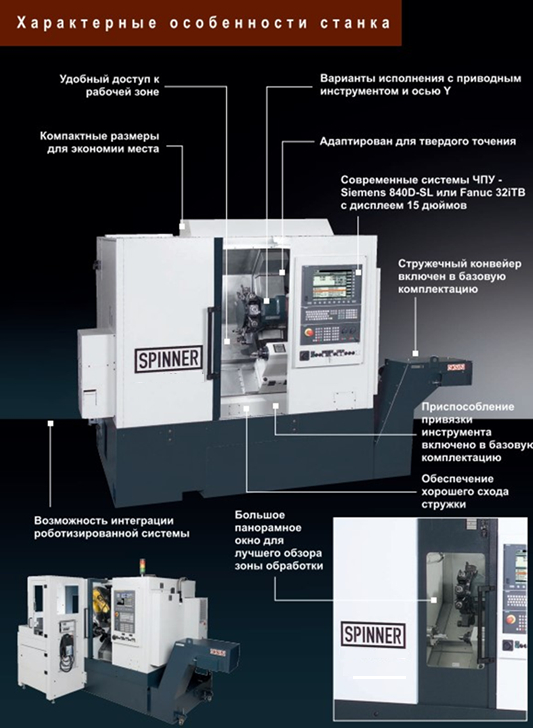

ОСОБЕННОСТИ СТАНКА
Универсальный токарный станок с ЧПУ серии TC, предназначен для мощной высокоскоростной обработки сложный деталей. Станок оснащен контршпинделем. Станки данного типа имеют все необходимые опции для крупносерийного производства, и в случае необходимости доукомплектовываются податчиком прутка и уловителем детали, это позволяет использовать станок в круглосуточном режиме с минимальным участием оператора.

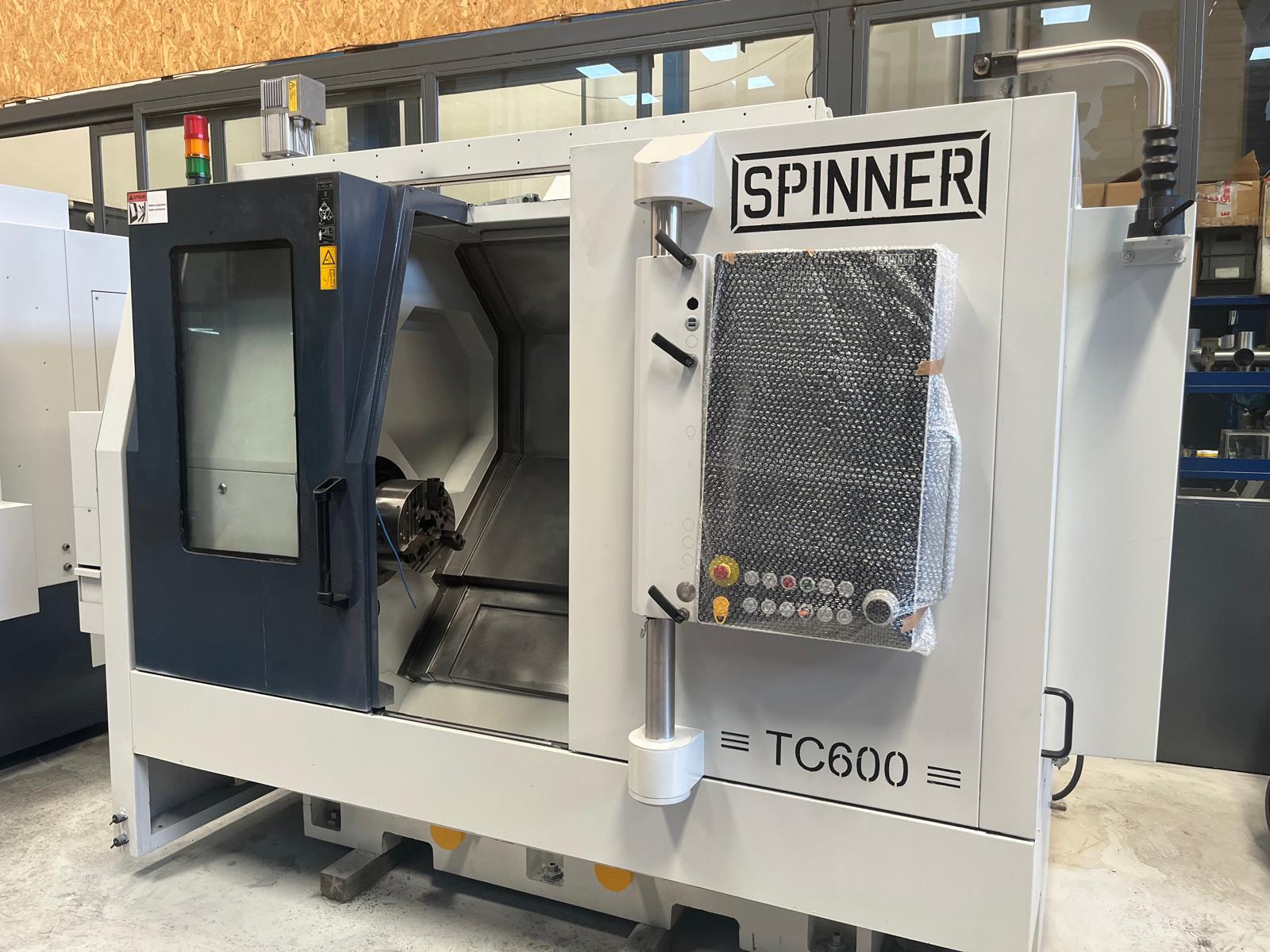

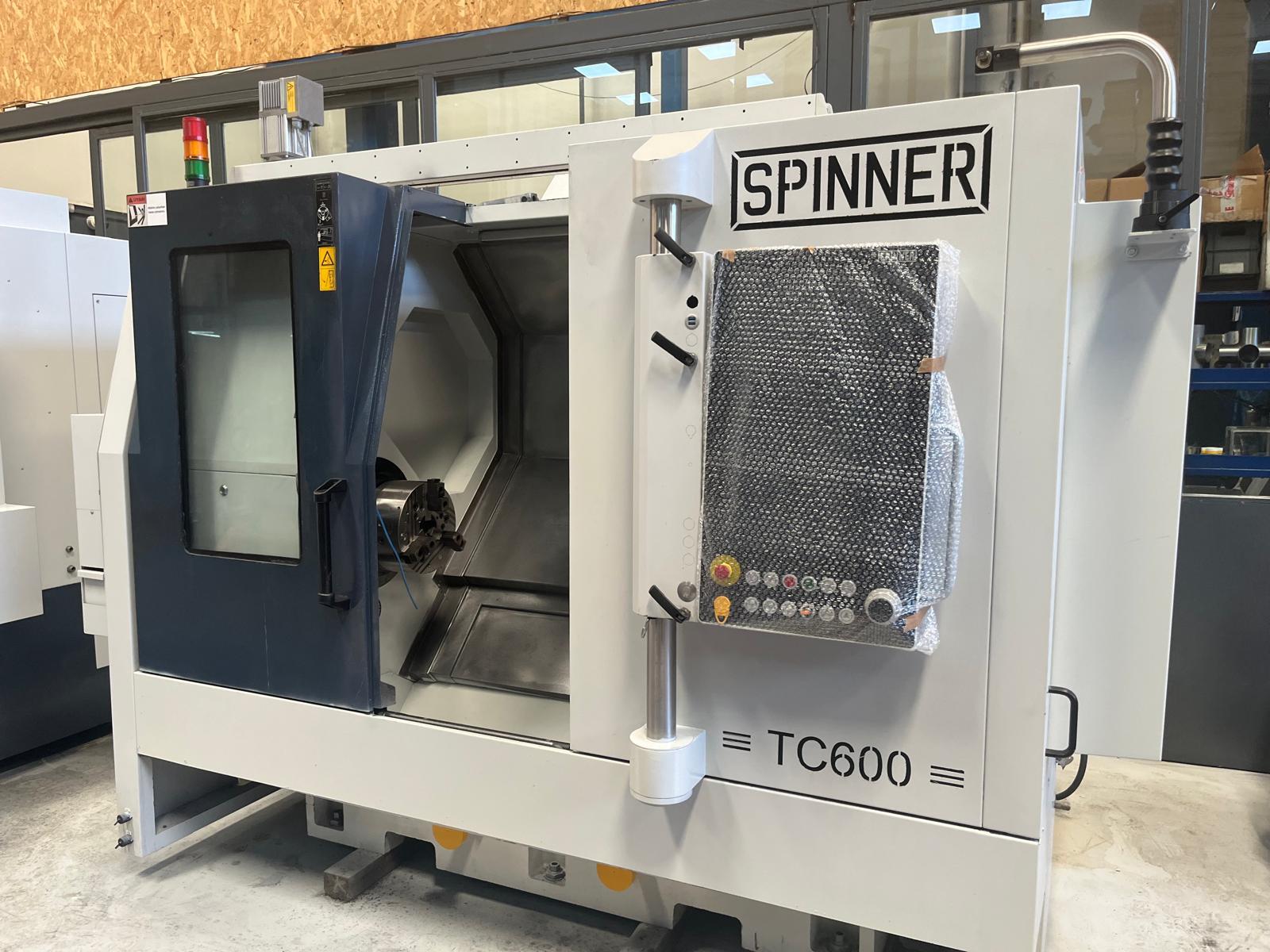

SPINNER TC600
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ОБЩИЕ
| МАКС.Диаметр над станиной | Ø 600 mm |
| МАКС.Диаметр точения | Ø 400 mm |
| MAX.Длина обработки | 650 mm |
| Ход по оси X | 275 mm |
| Ход по оси Y (опция) | +40 / - 30 mm |
| Ход по оси Z | 700 mm |
| Быстрая скорость (X, Y,Z) | 15/15/24 m/min |
ШПИНДЕЛЬ
| Макс. Скорость вращ. шпинделя | 4000 об/мин |
| Мощность | 34 kW |
| Крутящий момент | 325Nm |
| Размер патрона | Ø 260 mm |
| Макс. диаметр прутка | Ø 78 mm |
ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН
| Количество инструментов | 16 |
| Тип держателя инструмента | BMT45 |
| Держатель инструмента | 20x20 |
| Число вращающихся инструментов | 16 |
| Макс. Скорость | 6000 об/мин |
| Мощность оси C | 16.5 Kw |
| Крутящий момент оси C | 35,0 Nm |
ДРУГИЕ ПАРАМЕТРЫ
| Блок управления | Siemens 848 |
| Вес | 5800 Kg |
| Пространство (L, W, H,) | 2,8*1,75*2,1m |

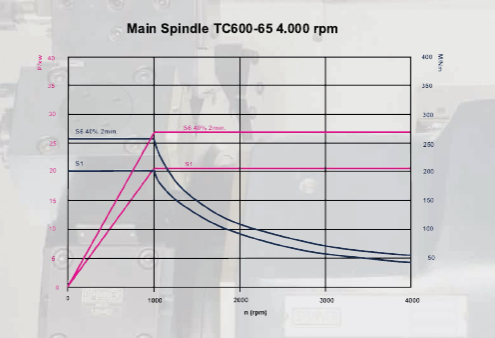

ГЛАВНЫЙ ШПИНДЕЛЬ SPINNER TC600

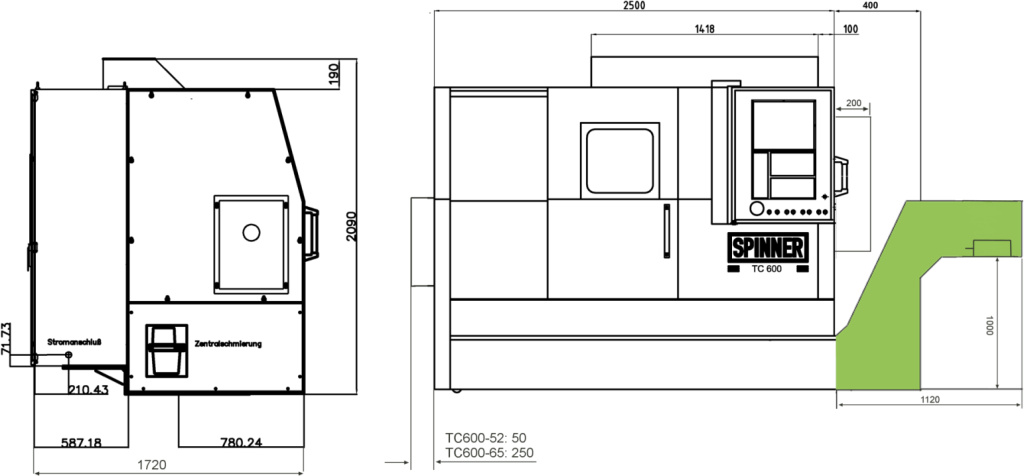

SPINNER TC600 ГАБАРИТНЫЕ РАЗМЕРЫ
ДЕРЖАТЕЛЬ ИНСТРУМЕНТА
КОМПОНЕНТЫ
- ✓УПРАВЛЕНИЕ Siemens 848
- ✓ПРОГРАММИРОВАНИЕ ДИАЛОГОВОГО ОКНА ПОВОРОТА МАГАЗИНА
- ✓3D СИМУЛЯЦИЯ
- ✓SMW 3 КУЛАЧКОВЫЙ ПАТРОН
- ✓ТИП КОНУСА MK4
- ✓ЗАЖИМНОЙ ЦИЛИНДР ЗАГОТОВКИ ГИДРАВЛИЧЕСКИЙ
- ✓КОНВЕЙЕР ДЛЯ СТРУЖКИ
- ✓ИЗМЕРЕНИЕ ИНСТРУМЕНТА RENISHAW
- ✓16 СТАНЦИОННЫЙ ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН BMT45
- ✓ЭЛЕКТРОННЫЙ МАХОВИЧЕК
- ✓ПОДГОТОВКА К ПОДАЧЕ ПРУТКОВ
- ✓ГИДРАВЛИЧЕСКИЙ АГРЕГАТ HAWE
- ✓ШАРИКОВЫЕ ВИНТОВЫЕ ПАРЫ
- ✓СМАЗОЧНОЕ УСТРОЙСТВО
- ✓НАСОС ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ GRUNDFOS
- ✓ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ
- ✓ЭЛЕКТРИЧЕСКИЙ ФИЛЬТР
- ✓ПОДШИПНИК FAG &NSK
- ✓ОЧИСТИТЕЛЬ ЛИНЕЙНЫХ НАПРАВЛЯЮЩИХ
- ✓ОСЕВЫЕ ГИБКИЕ МУФТЫ
- ✓РАЗДВИЖНАЯ ДВЕРЬ СО СТЕКЛОМ
- ✓КНОПКА АВАРИЙНОГО ОТКЛЮЧЕНИЯ
СТОИМОСТЬ КОМПЛЕКТАЦИИ
| № | Наименование | Цена, Евро |
|---|---|---|
| 1 | Станок Spinner TC600 | Включено |
| 2 | Модель ЧПУ Siemens 848 (справа) | Включено |
| 3 | Шпиндель | Включено |
| 4 | Противошпиндель | Включено |
| 5 | Трёхкулачковый патрон 260/3x78 мм гидравлический | Включено |
| 6 | Трёхкулачковый патрон 210/3x52 мм гидравлический | Включено |
| 7 | Жесткие кулачки 260/3 | Включено |
| 8 | Жесткие кулачки 210/3 | Включено |
| 9 | Оптические линейки по осям TC300MCY/TC300SMCY X1-S V | Включено |
| 10 | Автоматическое открывание дверей TC600 V2-S | Включено |
| 11 | Пистолет для подачи охлаждающей жидкости TC600 | Включено |
| 12 | Инструментальный магазин (16T-BMT45) | Включено |
| 13 | Освещение рабочей зоны | Включено |
| 14 | Unimag (комплект для установки пруткового питателя) | Включено |
| 15 | Продувка сжатым воздухом через шпиндель | Включено |
| 16 | Шпиндельный вал.65 мм | Включено |
| 17 | Насос высокого давления | Включено |
| 18 | Конвейер для стружки | Включено |
| 19 | Устройство измерения инструмента | Включено |
| 20 | Набор ключей 8 655 91 087 | Включено |
| 21 | Осевая инструментальная голова-BMT45 8 010 45 126 | Включено |
| 22 | Радиальная инструментальная голова-BMT45 8 030 45 262 | Включено |
| 23 | Держатель инструмента-BMT45 8 240 07 018 | Включено |
| 24 | Держатель инструмента- BMT45 E10/U 20 T45 | Включено |
| 25 | Техническая документация | Включено |
| 26 | Сигнальная лампа (3x цветная) | Включено |
| 27 | Освещение рабочей зоны | Включено |
| Монтаж, ПНР, ввод в эксплуатацию, инструктаж | Входят в стоимость оборудования | |
|
Итоговая цена (DDP)
(В том числе НДС 22%)
|
18 000 000,00 руб. | |
Оплата:
30% за оборудование- аванс
70% за оборудование - после доставки оборудования на склад Покупателя и подписания ТОРГ12
100% за работы - после подписания Акта ПНР
Шефмонтажные, пусконаладочные работы, инструктаж:
Проводятся специалистами ООО «Робур-инжиниринг». Подготовительные работы проводятся специалистами Заказчика по техническому плану, полученному от ООО «Робур-инжиниринг». Инструктаж проводится на территории Заказчика, количество инструктируемых согласовывается отдельно, но не менее 3-х сотрудников.
Срок поставки:
7 рабочих дней.
Гарантийные обязательства:
Гарантия составляет 12 месяцев с даты подписания Акта ПНР.
