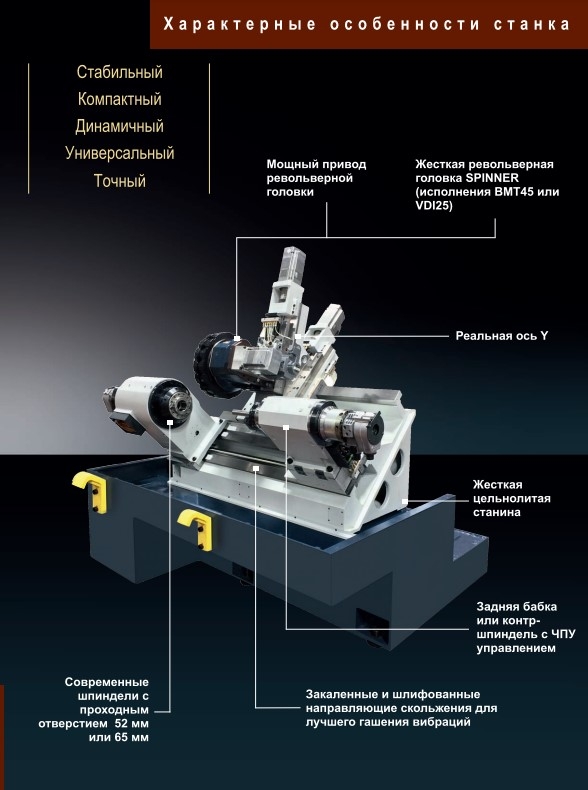

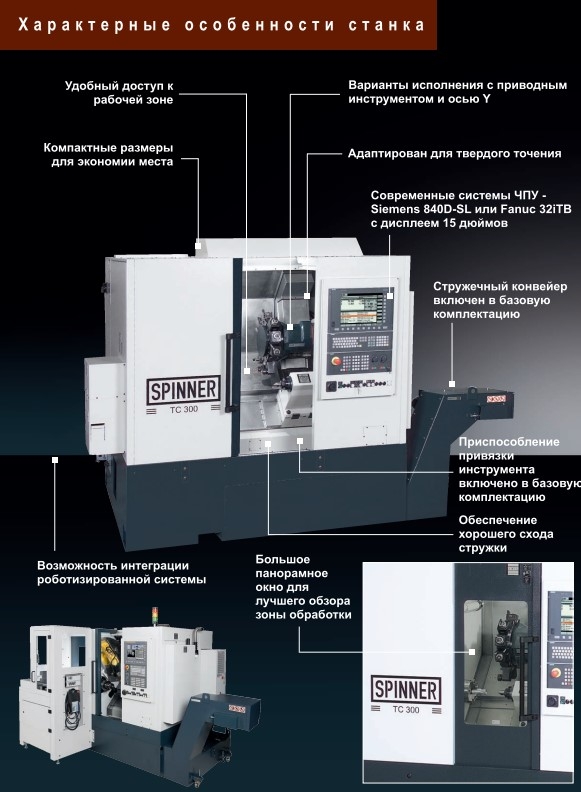

ОСОБЕННОСТИ СТАНКА
Универсальный токарный станок с ЧПУ серии TC, предназначен для мощной высокоскоростной обработки сложный деталей. Станок оснащен контршпинделем. Станки данного типа имеют все необходимые опции для крупносерийного производства, и в случае необходимости доукомплектовываются податчиком прутка и уловителем детали, это позволяет использовать станок в круглосуточном режиме с минимальным участием оператора.

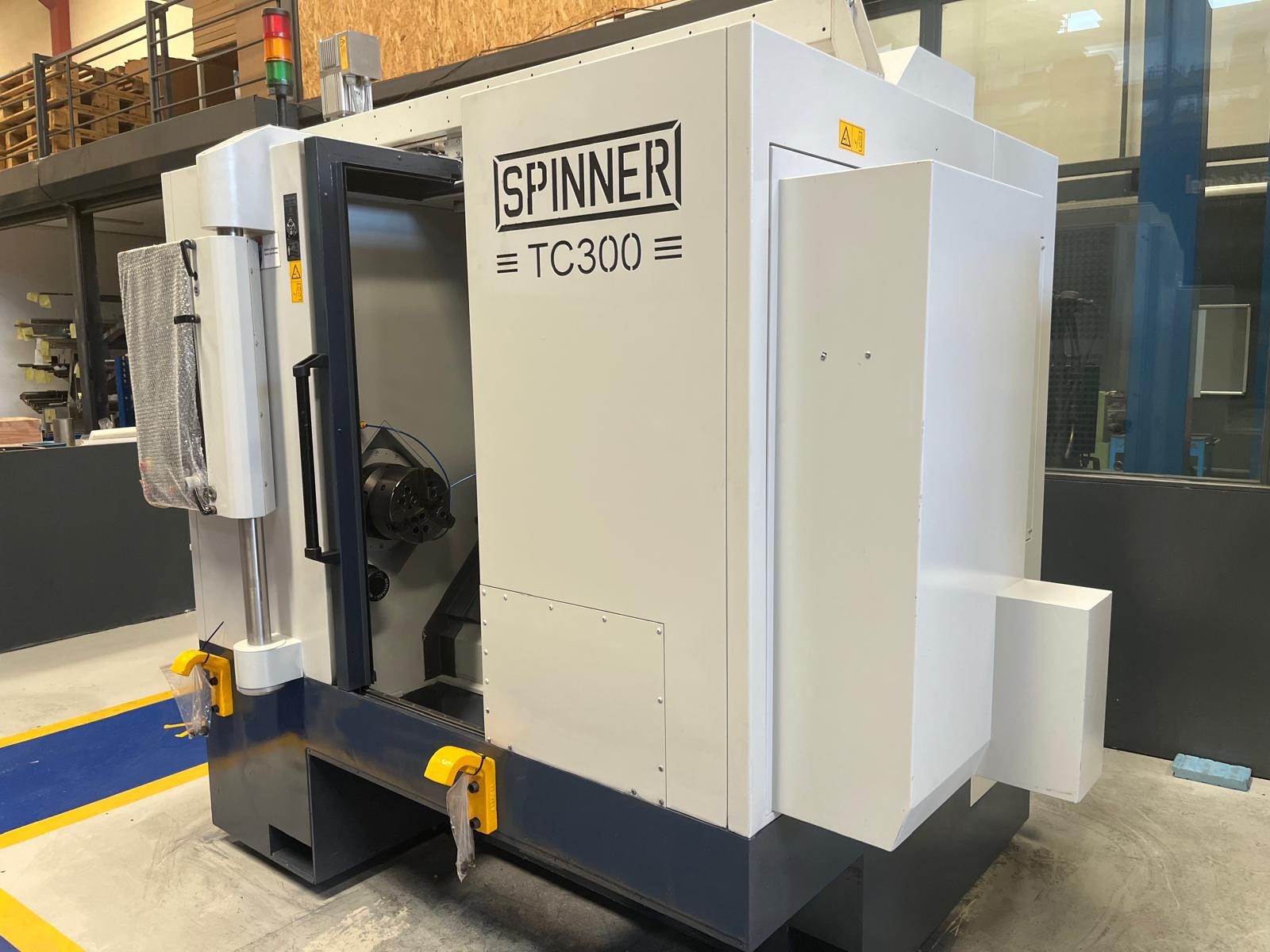

SPINNER TC300
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ОБЩИЕ
| МАКС.Диаметр над станиной | Ø 300 mm |
| МАКС.Диаметр точения | Ø 250 mm |
| MAX.Длина обработки | 400 mm |
| Ход по оси X | 180 mm |
| Ход по оси Y (опция) | +40 / - 30 mm |
| Ход по оси Z | 400 mm |
| Быстрая скорость (X, Y,Z) | 15/15/24 m/min |

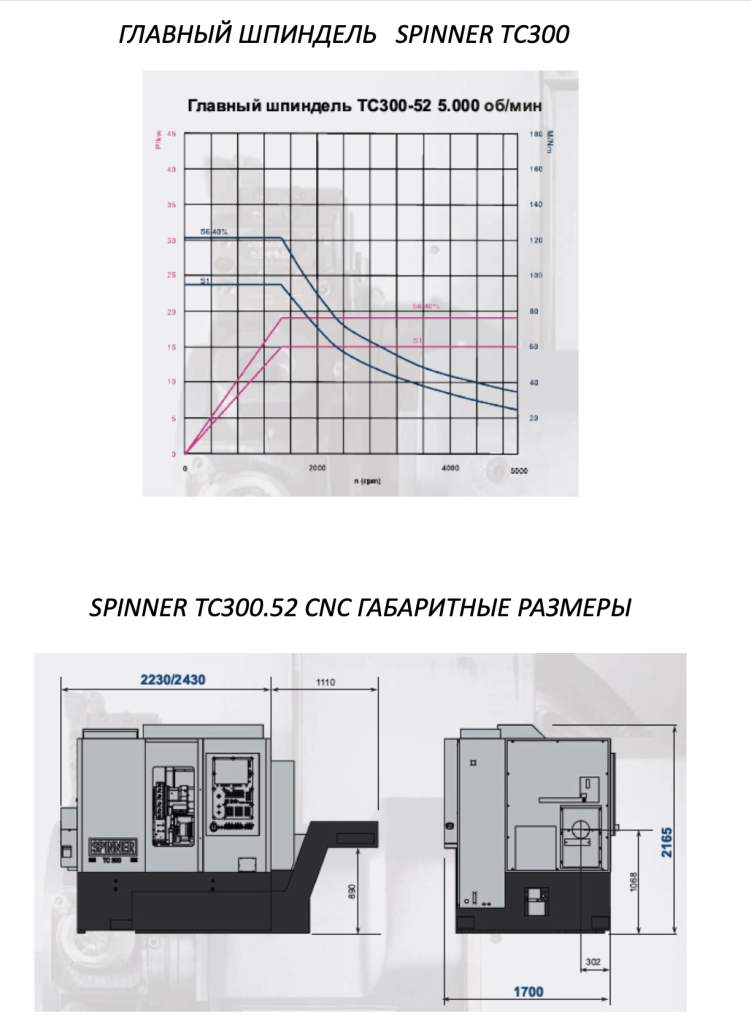

ШПИНДЕЛЬ
| Макс. Скорость вращ. шпинделя | 5000 об/мин |
| Мощность | 18,5 kW |
| Крутящий момент | 96 Nm |
| Размер патрона | Ø 210 mm |
| Макс. диаметр прутка | Ø 52 mm |
ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН
| Количество инструментов | 12 |
| Тип держателя инструмента | BMT45 |
| Держатель инструмента | 20x20 |
| Число вращающихся инструментов | 12 |
| Макс. Скорость | 6000 об/мин |
| Мощность оси C | 3.7 Kw |
| Крутящий момент оси C | 31,8 Nm |
ДРУГИЕ ПАРАМЕТРЫ
| Блок управления | Siemens 848 |
| Вес | 4400 Kg |
| Пространство (L, W, H,) | 2,4*1,70*2,16m |

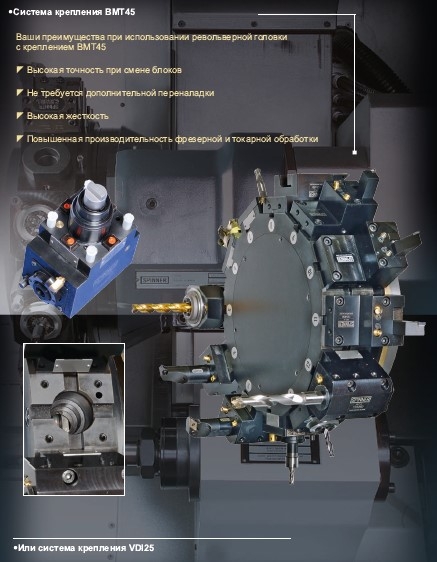

ДЕРЖАТЕЛЬ ИНСТРУМЕНТА
КОМПОНЕНТЫ
- УПРАВЛЕНИЕ Siemens 848
- ПРОГРАММИРОВАНИЕ ДИАЛОГОВОГО ОКНА ПОВОРОТА МАГАЗИНА
- 3D СИМУЛЯЦИЯ
- SMW 3 КУЛАЧКОВЫЙ ПАТРОН
- ТИП КОНУСА MK4
- ЗАЖИМНОЙ ЦИЛИНДР ЗАГОТОВКИ ГИДРАВЛИЧЕСКИЙ
- КОНВЕЙЕР ДЛЯ СТРУЖКИ
- ИЗМЕРЕНИЕ ИНСТРУМЕНТА RENISHAW
- 12 СТАНЦИОННЫЙ ИНСТРУМЕНТАЛЬНЫЙ МАГАЗИН BMT45
- ЭЛЕКТРОННЫЙ МАХОВИЧЕК
- ПОДГОТОВКА К ПОДАЧЕ ПРУТКОВ
- ГИДРАВЛИЧЕСКИЙ АГРЕГАТ HAWE
- ШАРИКОВЫЕ ВИНТОВЫЕ ПАРЫ
- СМАЗОЧНОЕ УСТРОЙСТВО
- НАСОС ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ GRUNDFOS
- ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ
- ЭЛЕКТРИЧЕСКИЙ ФИЛЬТР
- ПОДШИПНИК FAG &NSK
- ОЧИСТИТЕЛЬ ЛИНЕЙНЫХ НАПРАВЛЯЮЩИХ
- ОСЕВЫЕ ГИБКИЕ МУФТЫ
- РАЗДВИЖНАЯ ДВЕРЬ СО СТЕКЛОМ
- КНОПКА АВАРИЙНОГО ОТКЛЮЧЕНИЯ
СТОИМОСТЬ КОМПЛЕКТАЦИИ
| Блок управления | Siemens 848 |
| Вес | 5800 Kg |
| Пространство (L, W, H,) | 2,8*1,75*2,1m |
| Блок управления | Siemens 848 |
| Вес | 5800 Kg |
| Пространство (L, W, H,) | 2,8*1,75*2,1m |
| № | Наименование | Цена, руб |
|---|---|---|
| 1 | Станок Spinner TC300 | Включено |
| 2 | Модель ЧПУ Siemens 848 (слева) | Включено |
| 3 | Шпиндель | Включено |
| 4 | Противошпиндель | Включено |
| 5 | Трёхкулачковый патрон 210 BHT 2 гидравлический | Включено |
| 6 | Трёхкулачковый патрон 130BHD гидравлический | Включено |
| 7 | Оптические линейки по осям TC300MCY/TC300SMCY X1-S V | Включено |
| 8 | Воздушная продувка основного шпинделя TC300 | Включено |
| 9 | Воздушная продувка вспомогательного шпинделя TC300 | Включено |
| 10 | Шпиндель 52 мм TC300 | Включено |
| 11 | Автоматическое открытие дверцы TC300 V2-S | Включено |
| 12 | Конвейер стружки TC300 | Включено |
| 13 | Устройство измерения инструмента TC300 10" | Включено |
| 14 | Инструментальный магазин (12T-BMT45) | Включено |
| 15 | Лампа верхнего освещения рабочего пространства | Включено |
| 16 | Unimag (комплект для установки пруткового питателя) | Включено |
| 17 | Насос высокого давления охлаждения | Включено |
| 18 | Державка инструмента BMT45 E10/U 20 T45 | Включено |
| 19 | Державка инструмента BMT45 8 240 07 018 | Включено |
| 20 | Осевая инструментальная головка BMT45 8 010 45 126 | Включено |
| 21 | Радиальная инструментальная головка BMT45 8 030 45 262 | Включено |
| 22 | Набор ключей 8 65591 087 | Включено |
| 23 | Датчик измерения детали TC300 V4-S | Включено |
| 24 | Техническая документация | Включено |
| 25 | Сигнальная лампа (3х цветная) | Включено |
| 26 | Освещение рабочей зоны | Включено |
| Монтаж, ПНР, ввод в эксплуатацию, инструктаж | Включен в стоимость комплекта поставки. | |
|
Итоговая цена (DDP,) (В том числе НДС 22%) |
16 000 000 руб. | |
Оплата:
30% за оборудование- аванс
70% за оборудование - после доставки оборудования на склад Покупателя и подписания ТОРГ12
100% за работы - после подписания Акта ПНР
Проводятся специалистами ООО «Робур-инжиниринг». Подготовительные работы проводятся специалистами Заказчика по техническому плану, полученному от ООО «Робур-инжиниринг». Инструктаж проводится на территории Заказчика, количество инструктируемых согласовывается отдельно, но не менее 3-х сотрудников.
30 дней.
Гарантия составляет 12 месяцев с даты подписания Акта ПНР.
