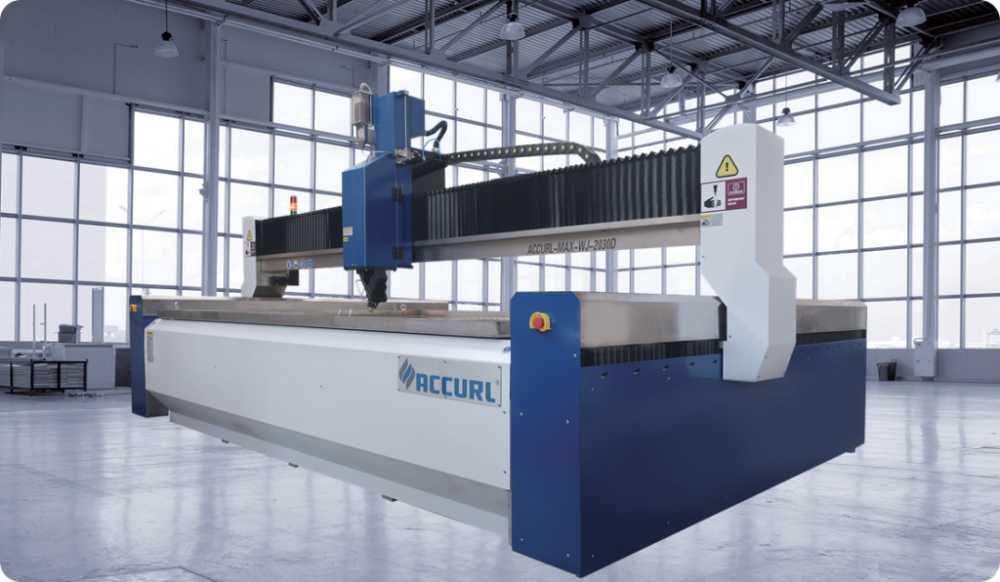

Станок гидроабразивной резки от компании ACCURL® представляет собой гидроабразивную установку высокого давления, предназначенную для резки материалов путем прямой или абразивно-струйной резки.
Станок представляет собой высоконадежную, прецизионную систему с шариково-винтовой передачей, обеспечивающей максимальную точность и надежность.
Стандартная комплектация
- WEIHONG® 17" сенсорный экран для управления
- YASKAWA® высоко-динамичный
- HYPERTHERM® насос высокого давления 50 HP/4200 бар
- ACCURL® система блокировки
- CUT CONTROL 3.0 ACCURL® регулировка подачи абразива АBRASIVE 3.0
- Автоматическая подача абразива об. 200л
- ACCURL® Защита от столкновений 2.0
- Соответствие нормам CЕ и маркировка Опции:
- MAX 3D 5-осевая Наклонная режущая голова 2.0
- Функция смягчения воды
- Автомат-я система удаления шлама
- IGEMS 3-Axis CAM Minmum 3X нестинг
- ПО IGEMS 5-осевой CAM Normal 3D-5XB
- ПО для нестинга HYPERTHERM®
- HyPrecision® 75S насос 75 л.с.
- S600W ЧПУ
| Габариты станка и вес | Рабочая зона | ||||||||
| Модель | 3015 | Модель | 3015 | 4020 | |||||
| Длина | мм | 4250 | Ось X | мм | 3060 | 4060 | |||
| Ширина | мм | 2260 | Ось Y | мм | 1540 | 2050 | |||
| Высота | мм | 1900 | Ось Z | мм | 100 | 100 | |||
| Вес | кг | 2850 | Макс. вес заготовки | кг | 1100 | 1800 | |||
| Приблизительные значения. Точные параметры указаны в плане установки. | |||||||||
Новое чпу серии esa s600 с командным управлением
Станок гидрообразивной резки от компании ACCURL управляется блоком ЧПУ серии ESA S600 PC, обеспечивающим беспрецедентный контроль процесса резки и отображение процесса в реальном времени. Программа имеет функцию автоматического и ручного увеличения для визуализации контуров листа.
Характеристики:
- Высокопроизводительный AMD встроенный GX-42CC 2,4GHz .
- 19” сенсорный экран (PCAP).
- Абсолютная регулировка позиционирования.
- Вывод текущего значения абсолютной позиции.
- Встроенное управление остановками.
- Автоматическая адаптация параметров.
- Настраиваемая реакция на ошибку.
- Приводы с обратной связью.

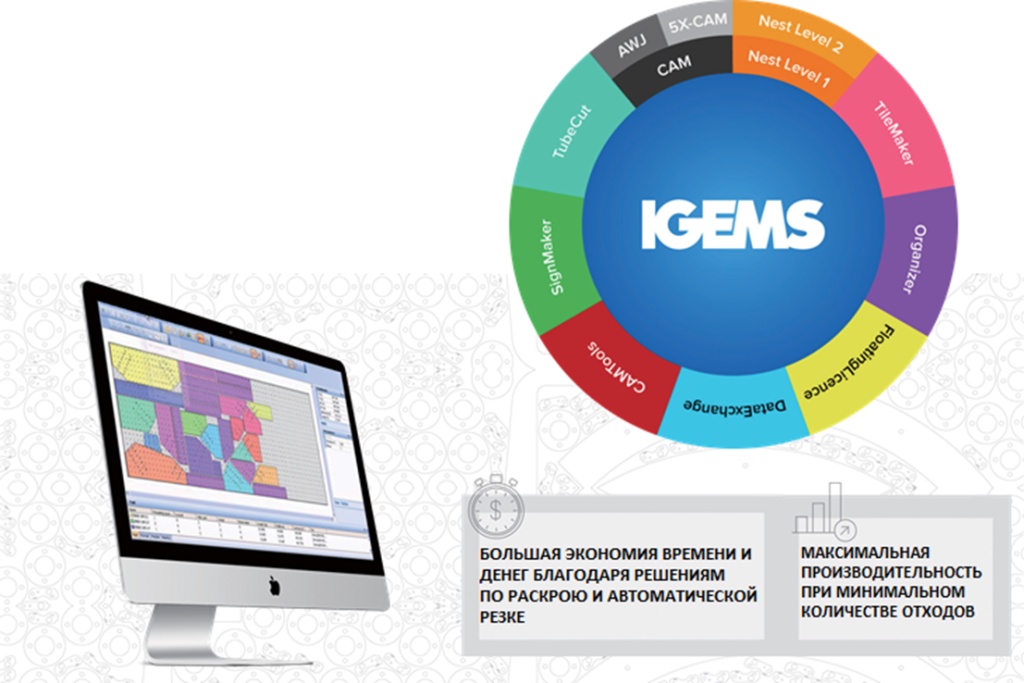

IGEMS CAM-Программное обеспечение
Gрограммное обеспечение IGEMS является модульной САПР/АСУТП для раскроя листов, предназначенной специально для гидроабразивной резки.
CAD/LAM
- Основные 2D CAD функции аналогичны AutoCAD
- Поддержка множества форматов (DWG, DXF, WMF, CNC, TTF)
- Поддержка TTF, CXF и SHX
- Преобразование растрового формата в векторный
- Библиотека параметров
- Полезные инструменты для построения карт раскроя с защитой от столкновений
- Автоматическое расположение деталей для минимизации отходов
НЕСТИНГ (КАРТЫ РАСКРОЯ)
Сравнение комплектаций

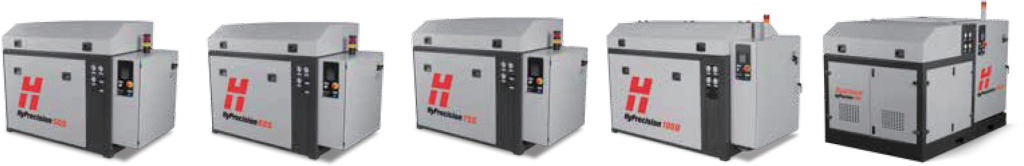

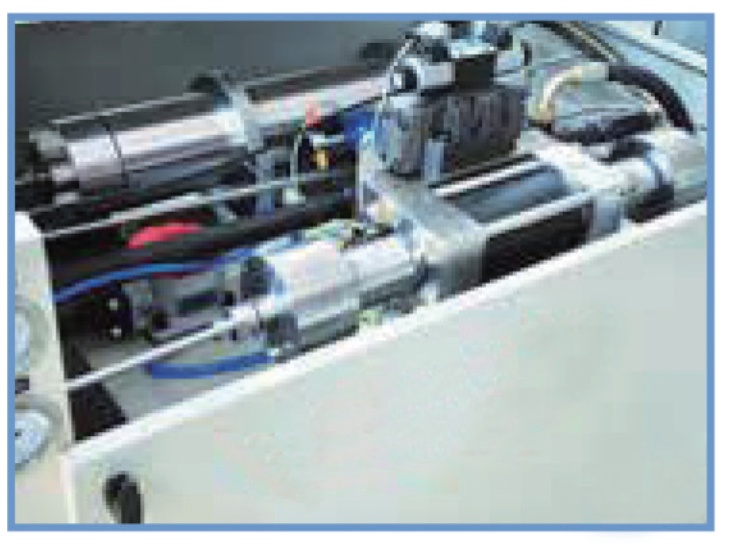

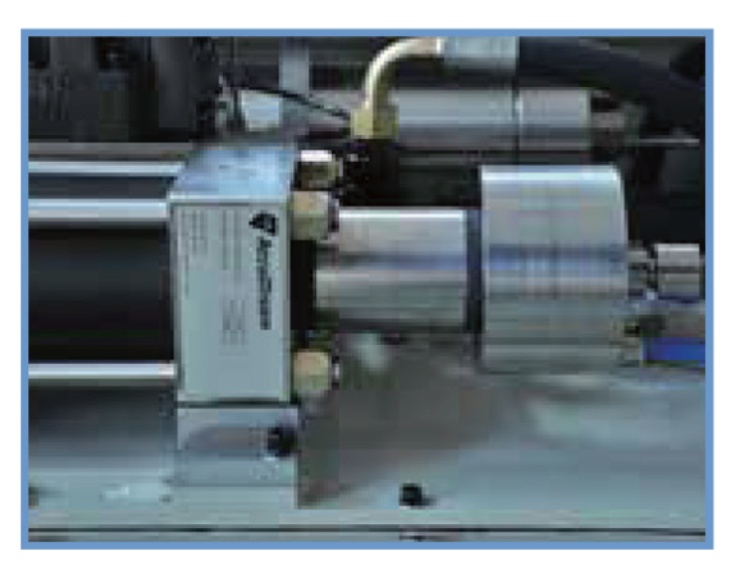

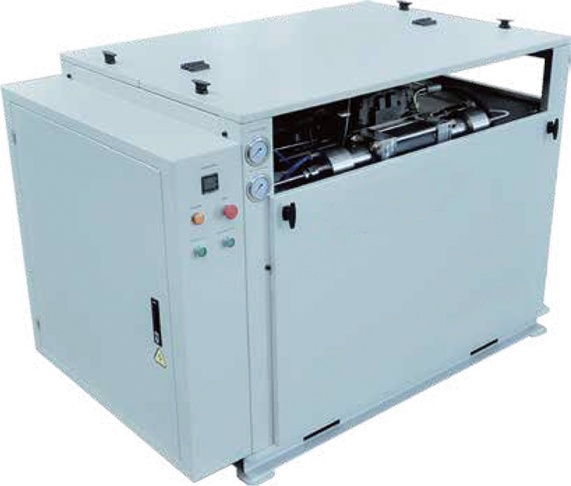

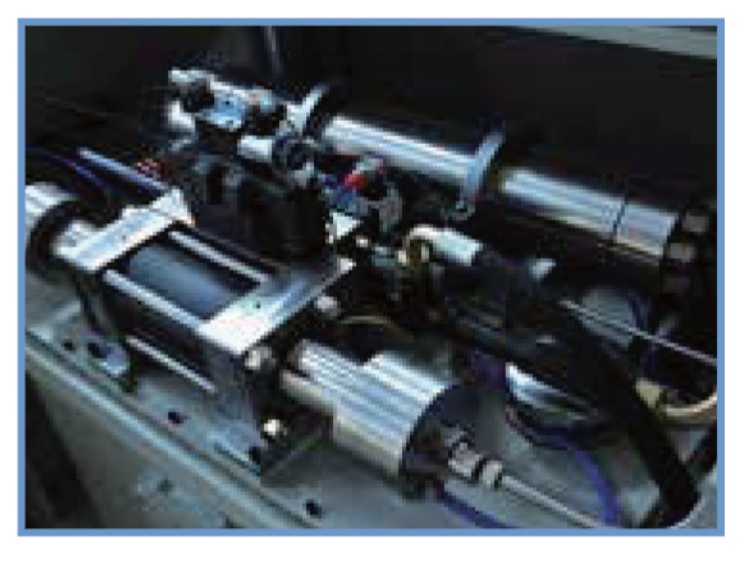

Наша передовая технология Hyperthermс системой мультипликаторов давления обеспечивает на 30% больше мощности, чем насосы с редукторами. Эта дополнительная мощность значит, что вы можете изготавливать детали быстрее при снижении затрат.
|
|
HyPrecision™ 50S | HyPrecision™ 60S | HyPrecision™ 75S | HyPrecision™ 100D | HyPrecision™ 150D | ||||||
| 50 Hz | 60 Hz | 50 Hz | 60 Hz | 50 Hz | 60 Hz | 50 Hz | 60 Hz | 50 Hz | 60 Hz | ||
|
GENERAL |
Максимальный выходной поток | 3.79 л/мин | 4.16 л/мин | 4.54 л/мин | 4.92 л/мин | 5.68 л/мин | 6.06 л/мин | 7.96 л/мин | 8.33 л/мин | 11.36 л/мин | 12.11 л/мин |
| Макс. отверстие | 0.356 мм | 0.38 мм | 0.406 мм | 0. 432 мм | 0.457 мм | 0.508 мм | 0.533 мм | 0.610 мм | 0.635 мм | ||
| Постоянное выходное давление | Настраиваемое до 60,000 psi (4137 бар) | Настраиваемое до 60,000 psi (4137 бар) | |||||||||
| Конфигурация усилителя | Одиночный | Двойной | |||||||||
| Контроль давления | Установлен на панели, ручной | Электронный пропорциональный | |||||||||
| Спускной клапан | Гидравлический | Гидравлический | |||||||||
|
PUMP POWER |
Мощность электромотора | 37.3 кВт | 44.7 кВт | 56 кВт | 74.6 кВт | 111.9 кВт | |||||
| Voltage | 400 V | 208-230/460 V | 400 V | 460 V | 400 V | 460 V | 400 V | 460 V | 400 V | 460 V | |
| Полная нагрузка | 73 A | 138-125/62 A | 75 S | 71.1 A | 103 A | 87.1 A | 138.8 A | 117.5 A | 204 A | 173.4 A | |
| Главный выключатель | 80 A | 150/80 A | 100 A | 125 A | 100 A | 150 A | 225 A | ||||
| Плавный пуск | |||||||||||
| Спускной клапан | Установлен | Установлен | |||||||||
|
PHYSICAL |
Внешние габариты ш*д*в | 1016 * 1930 * 1422 мм | 1143 * 2184 * 1422 мм | 1397 * 2057 * 1422 мм | |||||||
| Вес, примерно | 1406 кг | 1497 кг | 1882 кг | 2767 кг | |||||||
|
OPTIONS |
Внешнее воздушно-масляное охлаждение | Внешнее воздушно-масляное охлаждение | |||||||||
| Чиллер для масляного охлаждения | Чиллер для масляного охлаждения | ||||||||||
| Резервирование | Запорные клапаны для воды | Гидравлические и водяные запорные клапаны | |||||||||
| Готово для резервирования | - | ||||||||||
| Электронный пропорциональный контроль давления | - | ||||||||||

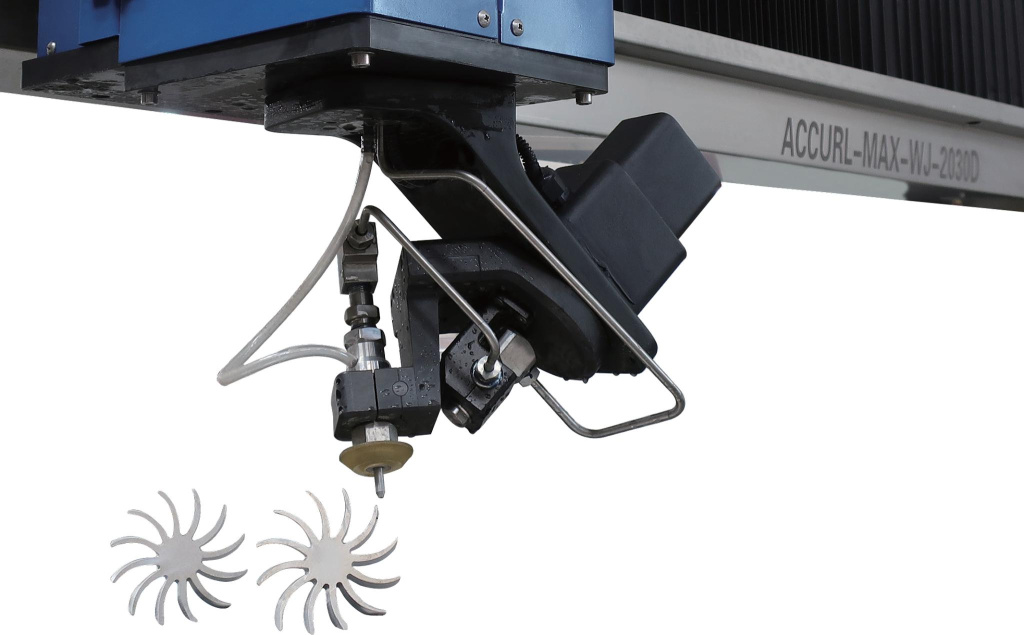

МАХ 3D 5-ОСЕВАЯ РЕЖУЩАЯ ГОЛОВКА 2.0
Данная режущая головка может работать по пяти осям: 3 линейным и 2 осям вращения. Она предназначена для резки материала под прямым углом и с наклоном режущей головы. Ее конструктивные особенности предоставляют широкие рабочие возможности. Особенно выделяется возможность бесконечного вращения по оси С, что исключает необходимость возвращать ее в исходное положение и снижает риск падения качества резки с последующим снижением производительности. На поворотной станине оси С можно установить модуль контроля высоты и столкновений.
| С-ось | |
| Рабочий диапазон | Бесконечный |
| Макс. скорость позиц-ия по оси | 300 min-1 |
| Рабочий диапазон | ±60° |
| Макс. скорость позиц-ия | 500 min-1 |
L-серия со встроенным порталом
Станина станка и ванна для воды несъемные. Рама станка проходит термическую обработку дляустранения напряжения, это позволяет обеспечить точность и стабильность в течение длительного времени.
| Модель | MAX-WJ-1010L | MAX-WJ-1313L | MAX-WJ-2030L | MAX-WJ-2040L | MAX-WJ-4030L | MAX-WJ-6020L | MAX-WJ-8030L | ||
| Рабочая область | мм | 1000x1000 | 1300x1300 | 2000x3000 | 2000x4000 | 4000x3000 | 6000x2000 | 8000x3000 | |
|
Перемещение по осям |
Ось X | мм | 1000 | 1300 | 2000 | 2000 | 4000 | 6000 | 8000 |
| Ось Y | мм | 1000 | 1300 | 3000 | 4000 | 3000 | 2000 | 3000 | |
| Ось Z | мм | 150-180 | 150-180 | 150-180 | 150-180 | 150-180 | 150-180 | 150-180 | |
| Точность резки | мм | +/-0.1 | |||||||
| Точность позиц-ия | мм | +/-0.02 | |||||||
| X,Y скорость холост. | м/мин | 0-15 (при необходимости – 30м/мин, по запросу) | |||||||
| Скорость резки | м/мин | в зависимости от геометрии детали и типа/толщины материала | |||||||
В связи с постоянным развитием продукции ACCURL оставляет за собой право изменять любые технические характеристики и размеры
