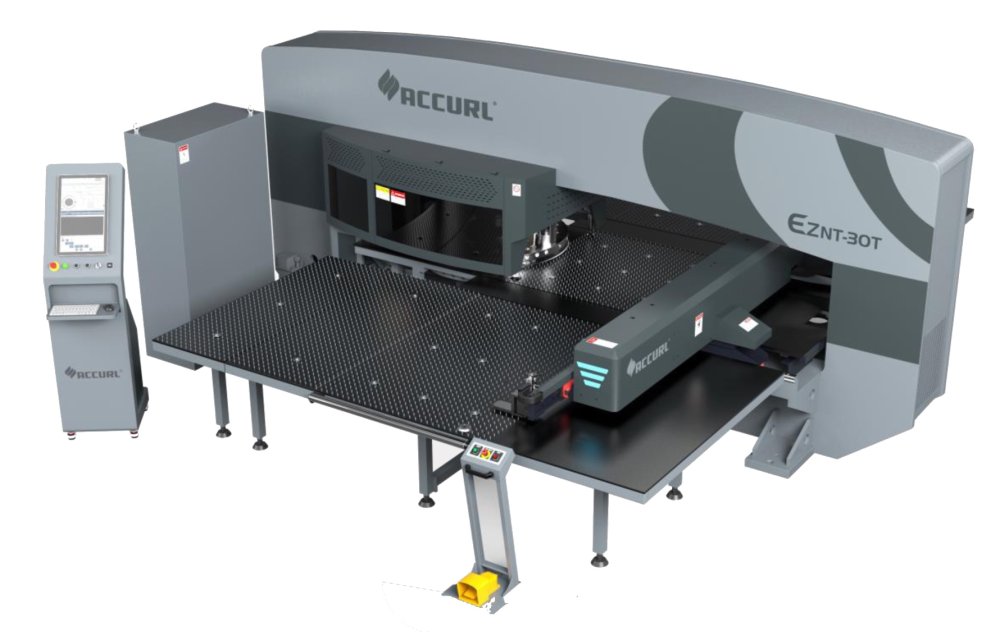

- Удобный в использовании контроллер ЧПУ серии REXROTH MTX.
- Полностью электрическая система сервопривода RAM.
- Автоматические репозиционные зажимы с изменяемыми усилиями зажимов:
- Подходит для листов размерами 1 500 x 3 000 мм, 1250 х 2500 мм
- Щеточный стол с автоматическим передвижением
- Клампы с автоматической репозицией.
- Система проверки безопасности зажима.
- Система проверки застрявших инструментов.
- Туррета на 32 - 52 станции, автоиндексные станции - 2B + 2 D.
- ПО RADAN® для использования специальных и формовочных инструментов
- Закаленные, отшлифованные инструменты и зажимы для быстрой регулировки инструментов.
- Защитные кожухи для внутреннего и внешнего главного цилиндра.
- Системы безопасности по Нормам CE - с двухсторонним защитным ограждением и задним защитным ограждением с дверьми.

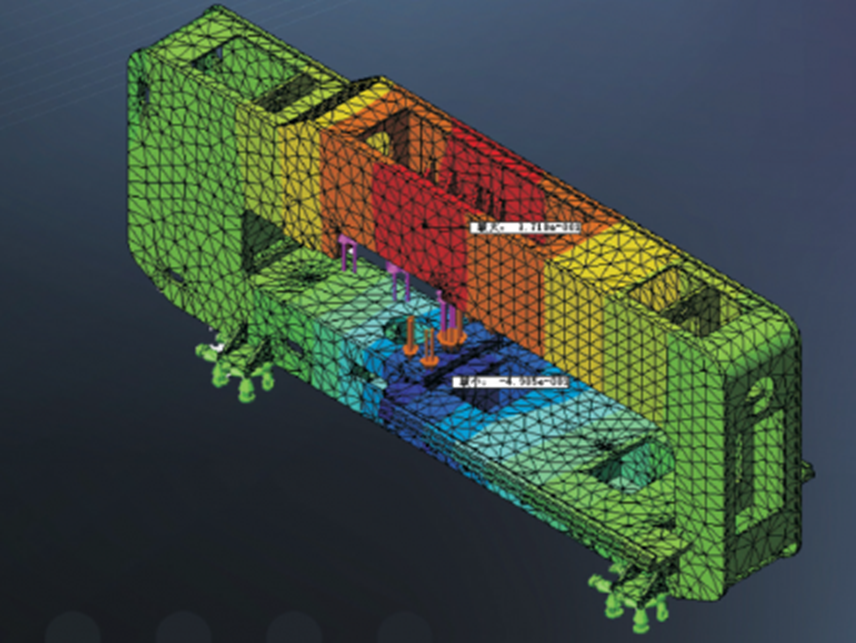

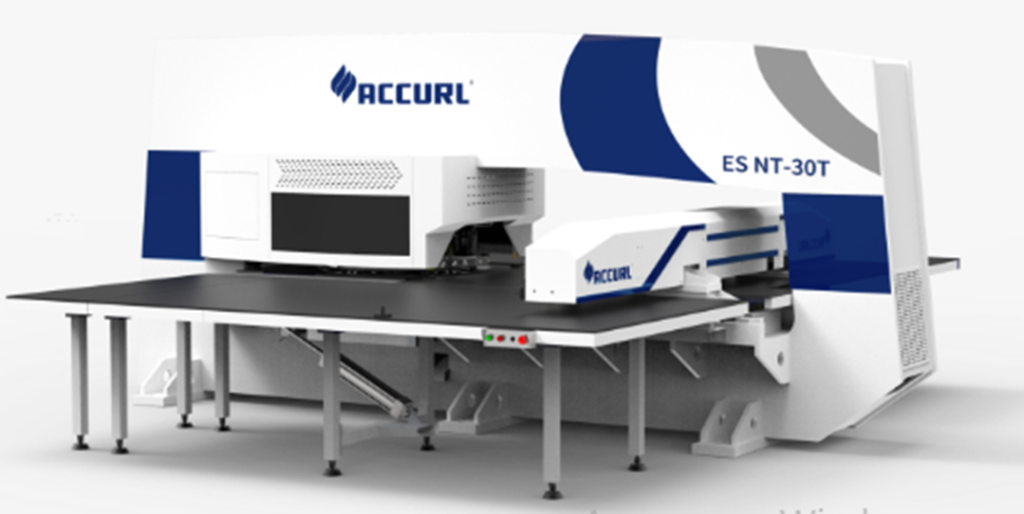

Жесткая рама пресса
- Улучшенная стабильность в процессе пробивки достигается за счет увеличения толщины материала на 12,5% для боковых рам пресса и повышения жесткости основного компонента.
- Закрытая сварная рама пресса O-типа, специально предназначенная для пресса с сервоприводом.

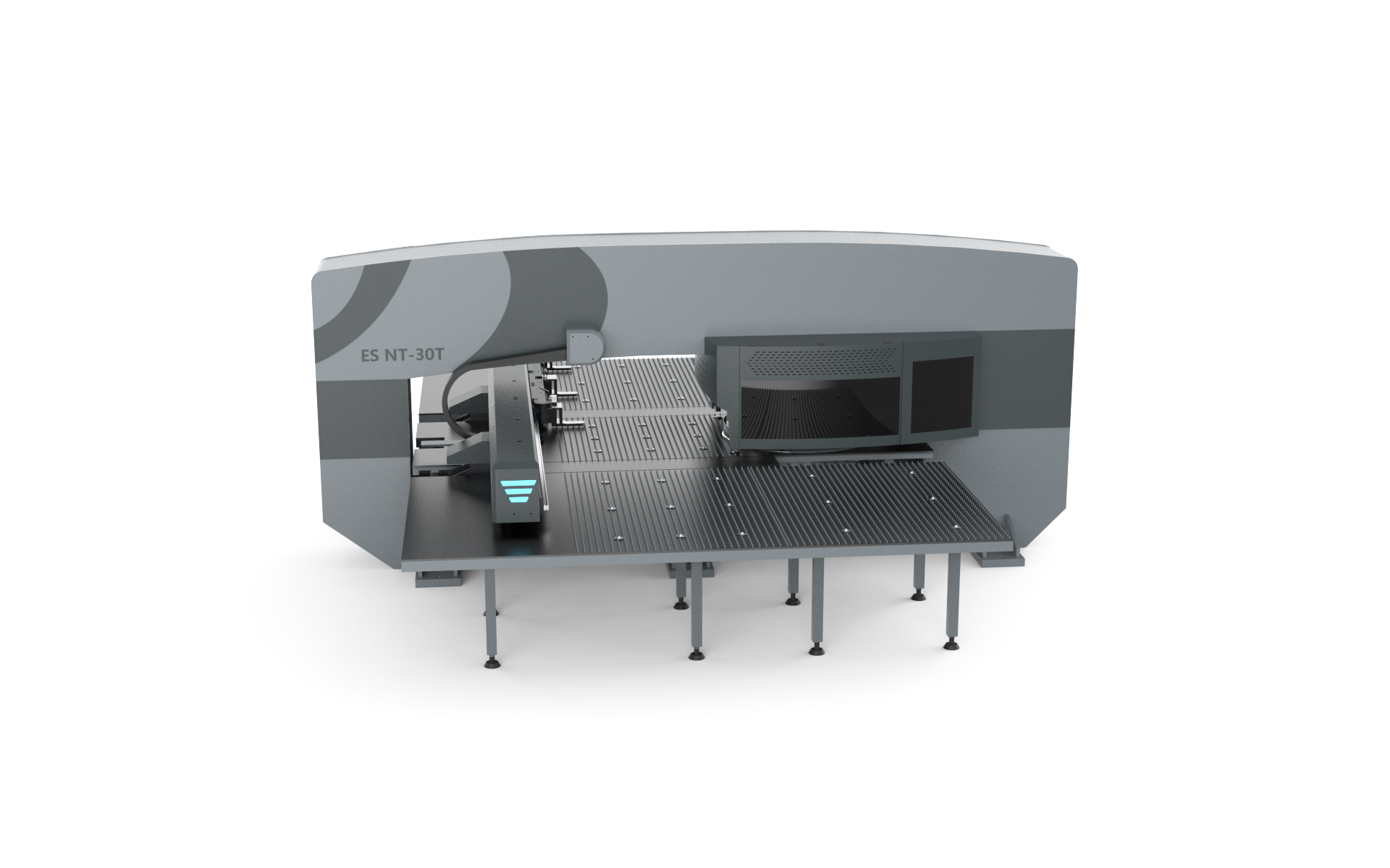

Усовершенствованная серво-система
- Усовершенствованная сервосистема ЧПУ с клапаном давления для точного контроля скорости, объема и давления масла.
- Ход ползуна программируются с точностью до 0,1 мм для каждого пуансона.
- Уникальная конструкция машины снижает необходимость профилактического обслуживания

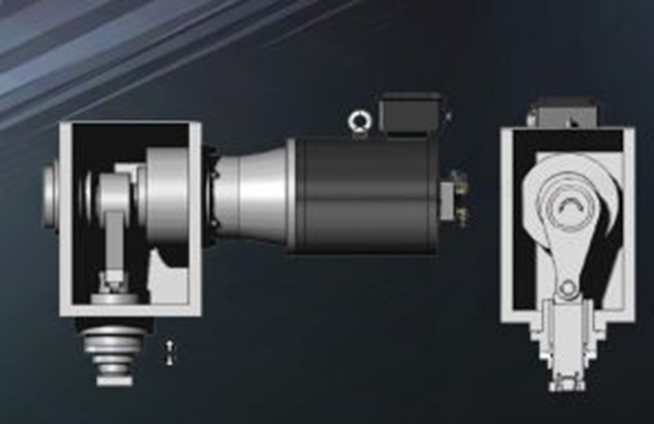

- В сервоприводе движения ползуна используется коробка передач с прямым приводом, обеспечивающая мощность и скорость. Сервопривод позволяет пользователю бесступенчато регулировать ход пуансона и приспосабливаться к любым требованиям.
Технология сервопривода REXROTH
- Усовершенствованная сервосистема с ЧПУ REXROTH для управления расстоянием хода ползуна на обоих концах, а величина хода каждого пуансона программируется с точностью до 0,01 мм.
- Серводвигатель переменного тока можно запрограммировать для различных условий:
- Работа на высоких скоростях.
- Работа при низком уровне шума.
- Формовочные операции.

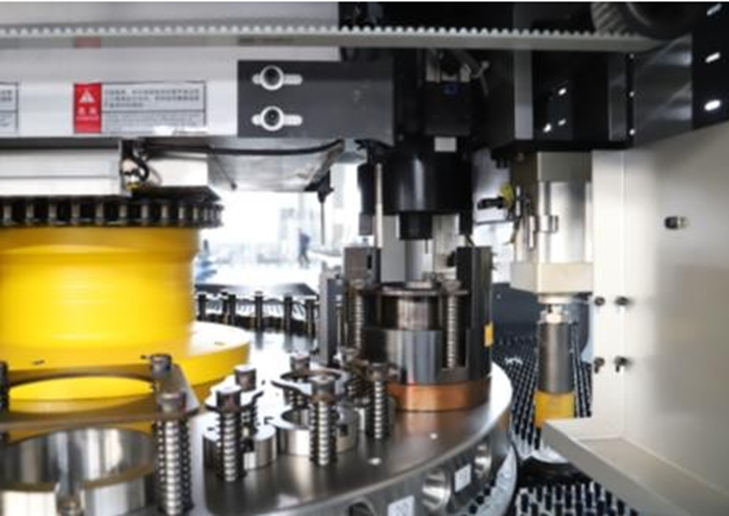

Структура Тарреты
- Станции автоиндекса имеют двойную червячную передачу. Червяки изготавливаются парами по индивидуальному заказу и обладают высокой точностью. Боковой зазор червячной передачи может контролироваться до 0,001 мм и может регулироваться в зависимости от износа.
- Таррета поставляется с 4 основными компоновками от 32 станций до 52 и до 4 станций с автоиндексом. Постоянно включенная система автоматического индексного привода снижает количество ошибок и предотвращает простои.
- Каждая станция может быть оснащена инструментами различных производителей, таких как Mate и Wilson.
Конфигурация Thick Turret

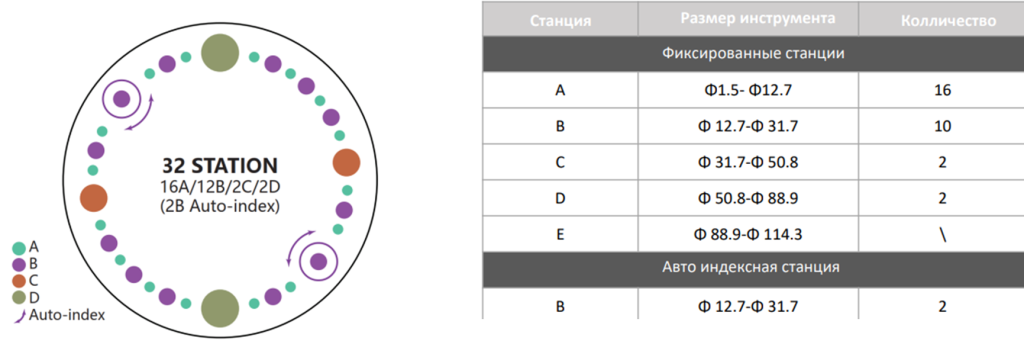

ACCURL совместим с инструментами типа Thick Turret- 32 станции, 2 авто индексные станции B

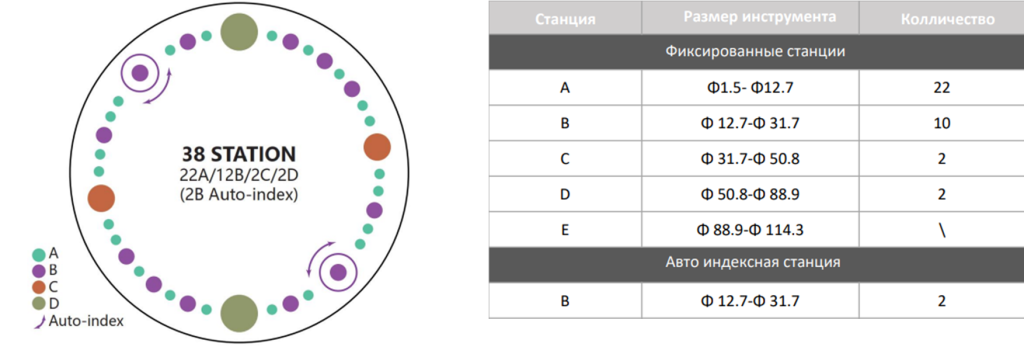

- 38 станций, 2 авто индексные станции B

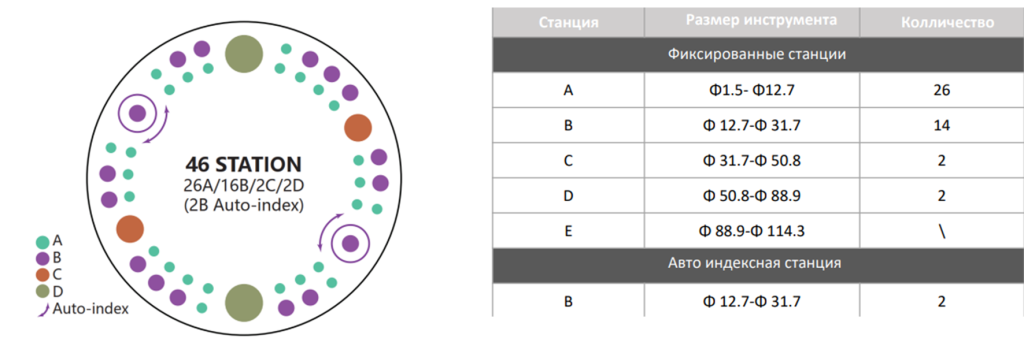

- 46 станций, 2 авто индексные станции B

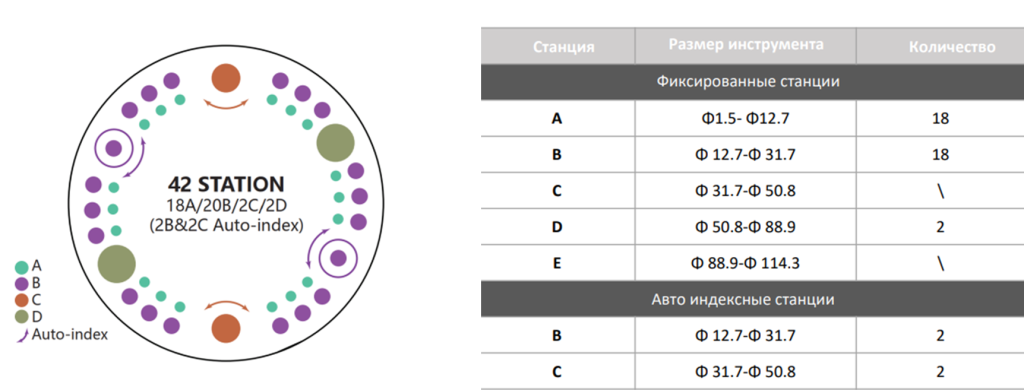

- 42 станции, авто индексные станции 2B + 2С

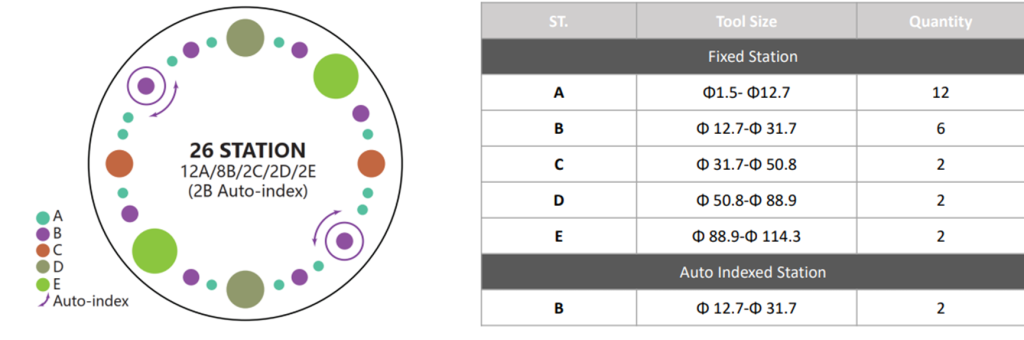

- 26 станций, 2 авто индексные станции B

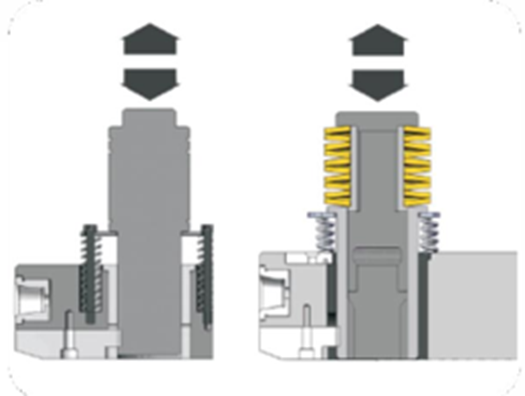

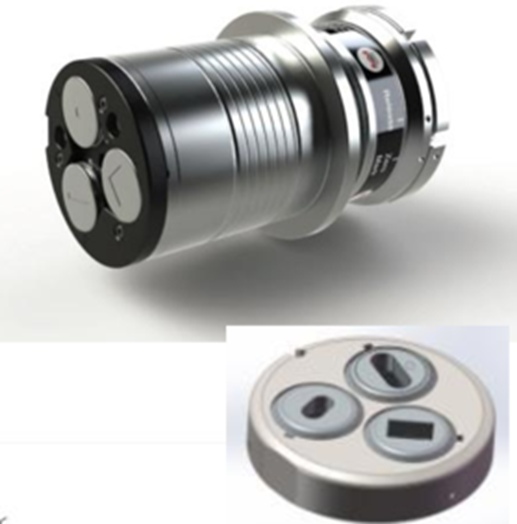

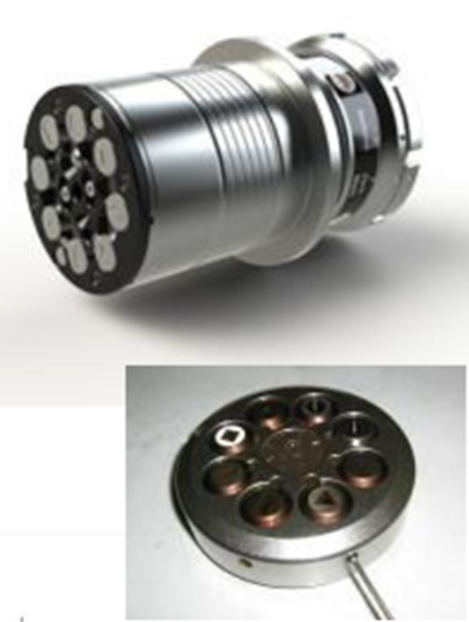

2 типа мультитула

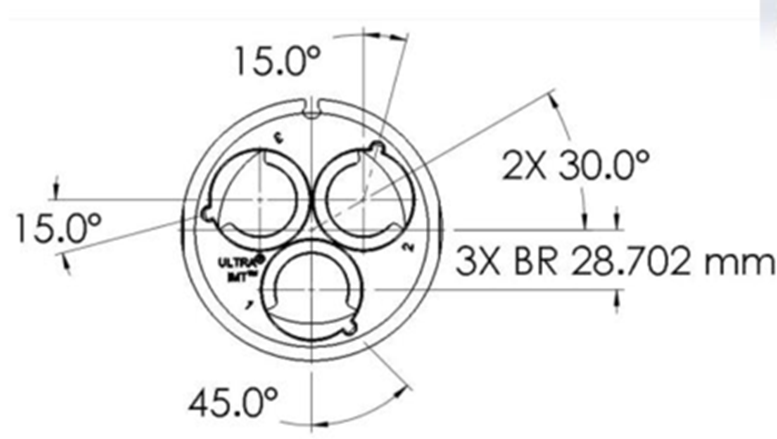

1 тип – IMT3
- 3 станции В с пуансоном Mate Ultra Punch, со съемником, матрицей
- Устанавливается в авто индексную D станцию
- Один шпоночный паз на каждую инструментальную станцию
- -олностью индексный мультитул
- > Стандартный боек машины, но требует дополнительный стопорный штифт и программное обеспечение

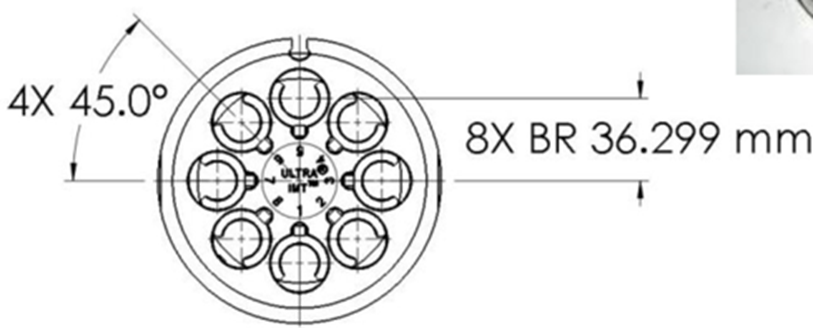

2 тип – IMT8
- 8 станции A с пуансоном Mate Ultra Punch, со съемником, матрицей
- Устанавливается в авто индексную D станцию
- Один шпоночный паз на каждую инструментальную станцию
- -олностью индексный мультитул
- Стандартный боек машины, но требует дополнительный стопорный штифт и программное обеспечение
Рабочий стол
Шариковый стол легко перемещает тяжелые листы, щеточный стол обычно предназначен для пробивки мягких материалов, чтобы не поцарапать лист. Оба доступны в соответствии с требованиям и заказчика.
Для выгрузки деталей во время штамповки, а также с возможностью сортировки и складирования.
Лоток для деталей, мелкие детали размером до 400 x 600 мм могут быть выгружены непосредственно в контейнер для деталей.
Дополнительно возможна установка конвейерной системы (опция).

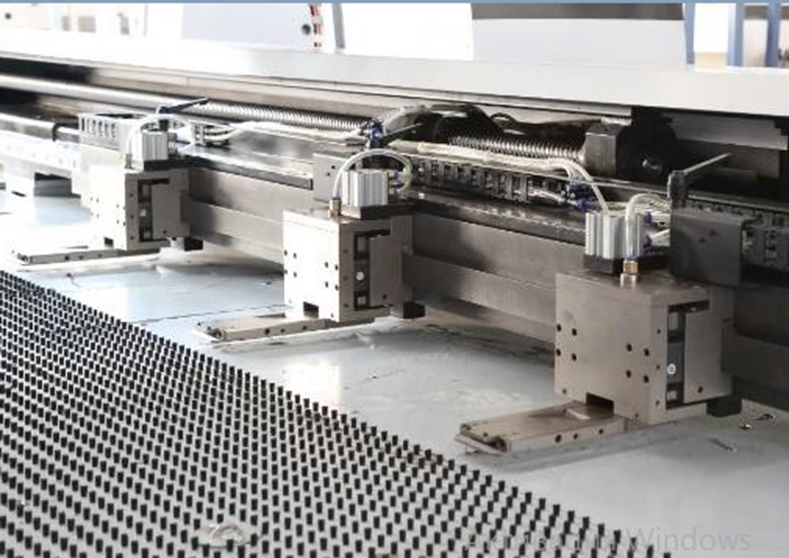

Автоматические пневматические зажимы
При штамповке более тонкого материала одной из проблем является движение листа в зоне без зажимов. Чтобы устранить эту проблему, доступны 3 зажима или более.
Автоматическое позиционирование зажима сокращает время настройки и количество ошибок, а также обеспечивает гибкость и производительность машины во время работы.
Станция с автоиндексом
- Инструменты вращаются с шагом 0,01°, что позволяет обрабатывать детали сложной формы с минимальным количеством инструментов.
- Смена инструмента занимает менее 3 секунд для полного перемещения револьверной головки и всего 0,6 секунды для одного инструмента.

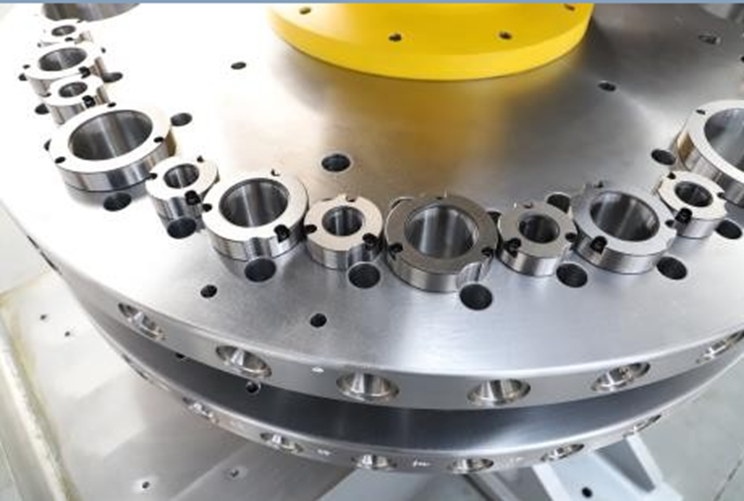

Сама башня изготовлена из стали s50C и проходит тщательные испытания.
Точная и высокоскоростная туррета
- Скорость пробивки при штамповке 1200 ударов в минуту и 3200 ударов в минуту при маркировке.
- Cистема управления машиной регулирует скорость хода ползуна и положение.
- Благодаря динамическому дизайну можно получить скорость
- 116 м/мин по оси X
- 80 м/мин по оси Y
- 140 м/мин одновременно
- Ускорение (1g) возможно во всем рабочем диапазоне без каких-либо ограничений.

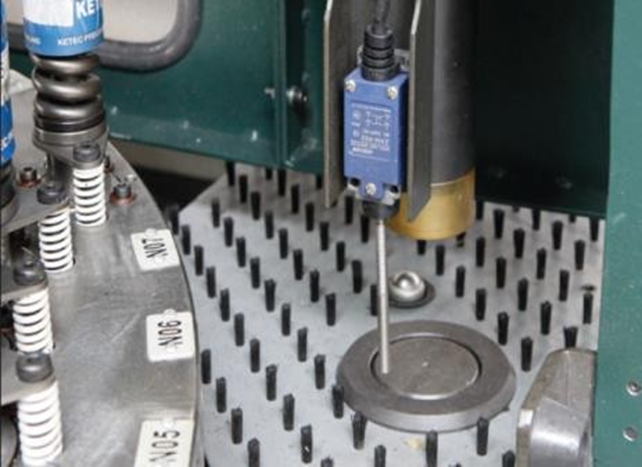

Система защиты от замятия листа
- Предохранители от замятия листов автоматически обнаруживают, что машина автоматически останавливается при срабатывании.
- Возможна обработка листа длиннее рабочего стола без необходимости повторного позиционирования.

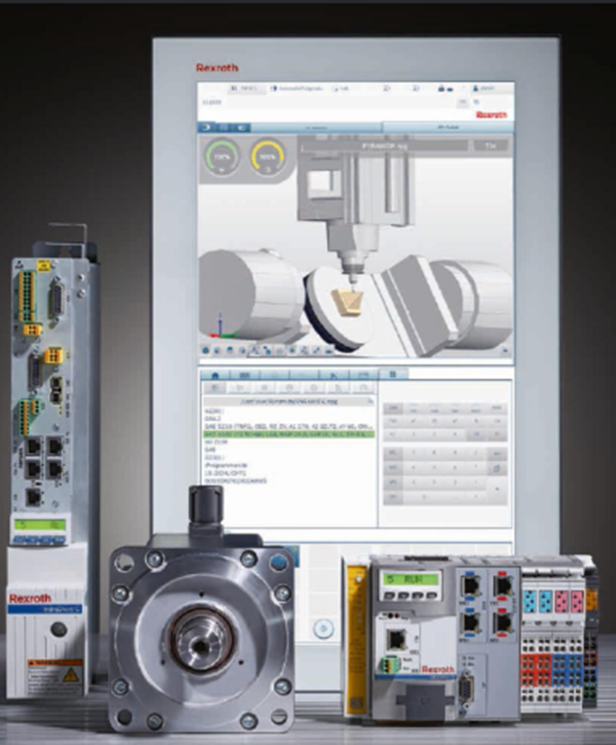

Система управления ЧПУ REXROTH
ЧПУ REXROTH специально разработанна для пробивных машин. Цифровые приводы IndraMotion MTX и IndraDrive позволяют максимально увеличить частоту ударов машины и повысить производительность. Оптимизированный рабочий интерфейс и специальные функции пробивки и нибблинга ЧПУ облегчают программирование и сводят время простоя станка к минимуму.

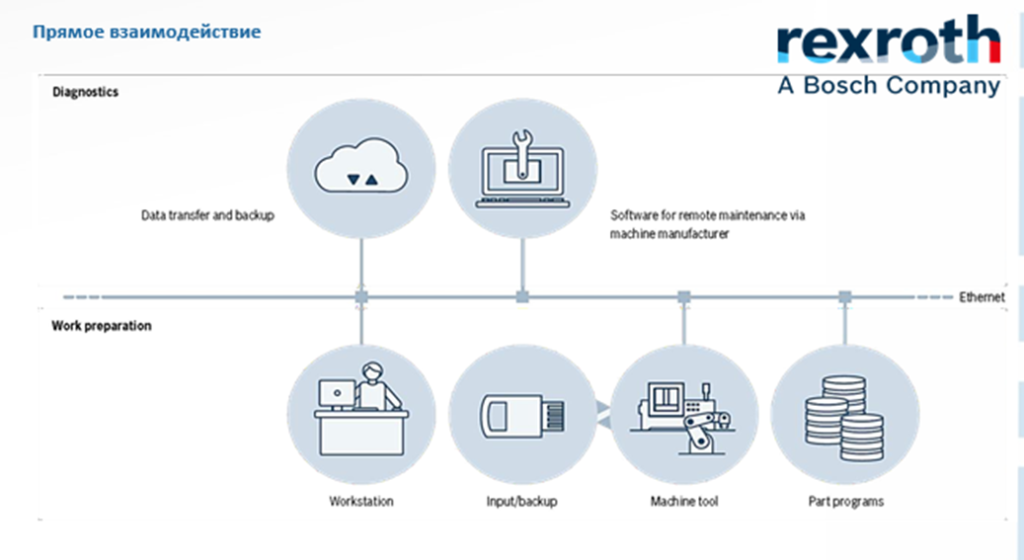

REXROTH IndraMotion MTX
Rexroth создала одну из самых масштабируемых современных платформ ЧПУ: IndraMotion MTX, которая полностью охватывает этот широкий спектр применений.
- Обработка программы через сеть
- Дистанционное обслуживание и диагностика
- Обработка программы через внешний носитель (USB)
- Более высокая доступность и более низкие затраты — благодаря серверу аналитики данных
- Функциональность

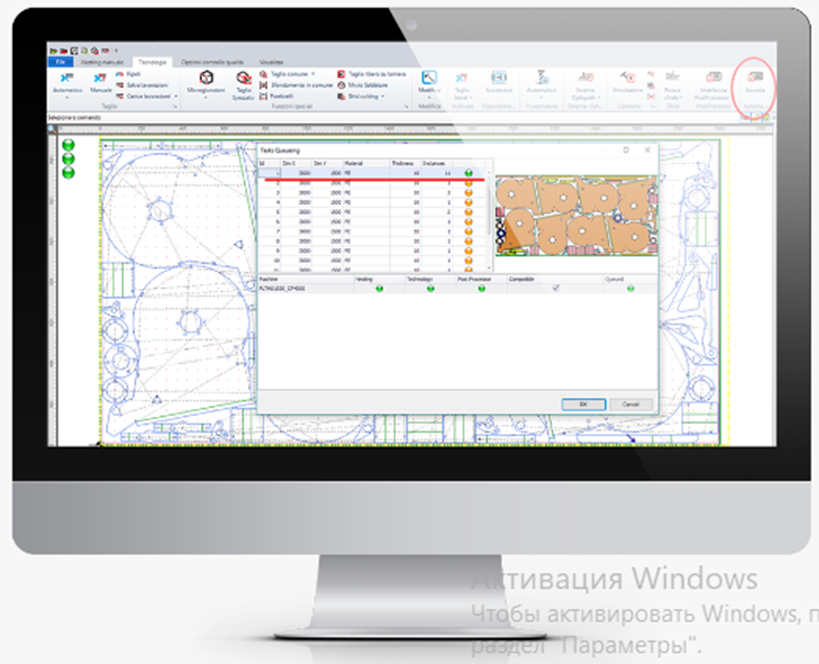

CAD-CAM Программное обеспечение для нестинга
Пробивной пресс ACCURL использует программного обеспечения Radprofile Punch CAD/CAM с собственным постпроцессором. Такие функции, как автоматическая раскладка и обработка, расчет времени, микросоединений, общий рез и многое другое, упрощают штамповку.

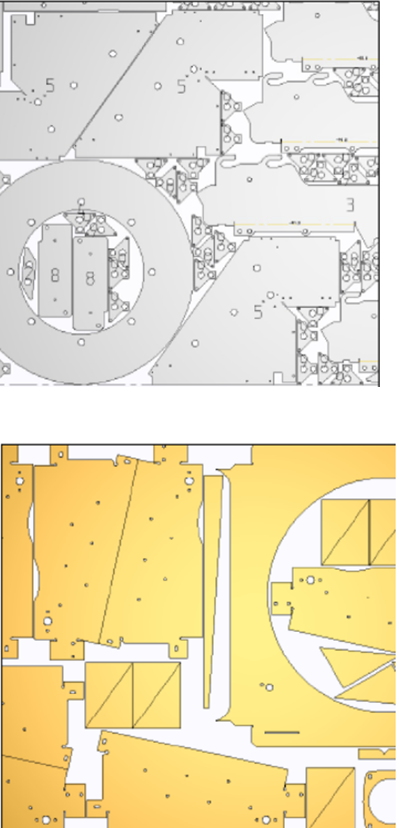

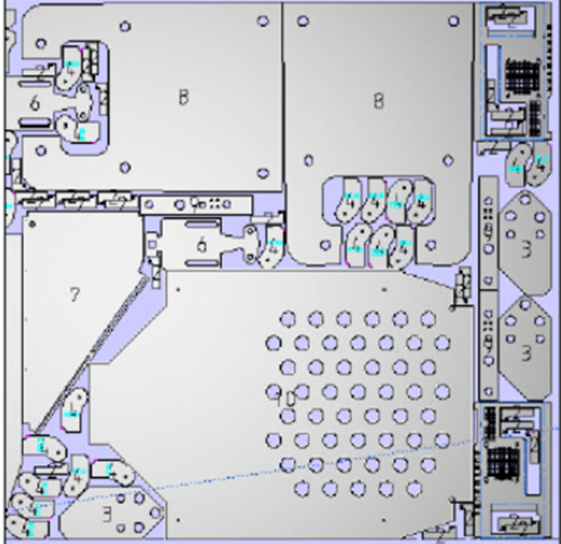

Radnest анализирует истинную форму, материал и толщину всех компонентов в партии, автоматически разделяя и сортируя, создавая высокоэффективные, технологичные раскладки деталей из листов, обрезков и остатков, обеспечивая существенную экономию материала и повышая эффективность машины.
Все данные для пробивки установлены в технологических картах Radan.
Эта программа предназначена для раскроя и обработки и устанавливается непосредственно на ЧПУ, без какой-либо настройки параметров пробивки.
- Подготовка обычной пробивки.
- Пробивка с предварительным пирсингом.
- Расчет листового металла.
- Расчет расположения деталей на листовом металле.
- Подготовка общего реза
- Изменение скорости пробивки
- Добавление нового материала в список
- Использование остатков листов (сохранение лишних частей листа)
- Маркировка
- Скругление углов
- Изменение углов до 90 градусов
- Определение технологии пробивки (Punch1, Punch2)
- Проставление микроперемычек для деталей
- Изменение длины входных свойств
- Reporting writings with marking property
- Изменение направления пробивки
- Масштабирование размеров
- Объединение прерывистых линий
- Прожиг пленки для нержавеющей стали с покрытием
- Изменение свойств пуансона 1, пуансона 2, пуансона 3, пуансона 4 и малого отверстия
Система ACCURL®Compact для загрузки и выгрузки листа и деталей:
В связи с постоянным развитием продукции ACCURL оставляет за собой право изменять любые технические характеристики и размеры
