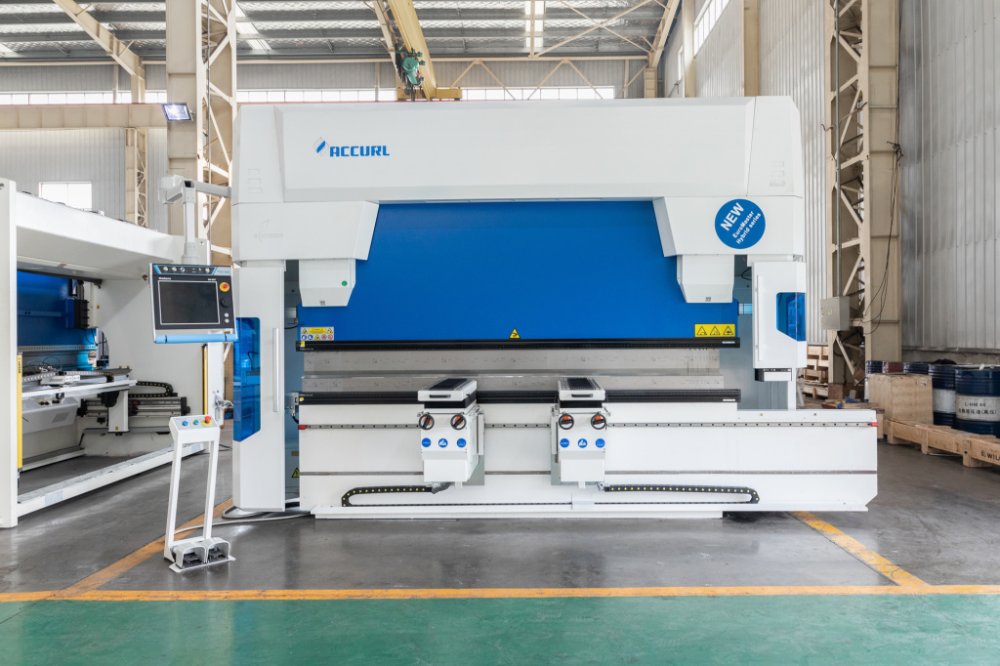

Гибридный листогибочный пресс высшего уровня EuroMaster от ACCURL® имеет высококлассные технические характеристики и оснащение, передовые технологии привода и при этом отличается впечатляющей бесшумностью. Благодаря интеграции передового оборудования и опций EuroMaster является лучшим в создании сложных деталей.
ЭКОЛОГИЧНЫЙ ГИБРИДНЫЙ СЕРВОПРИВОД (2 отдельных двигателя на каждый цилиндр)
- До 65% экономии энергии
- Максимальное снижение содержания C02 и масла
- Максимальная отдача от ваших инвестиций
- Производительность выше более чем на 35 %
- Скорость ползуна 250 мм/с
- Скорость по оси X 500 мм/с
ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ
Точность, скорость, гибкость и простота использования: EUROMASTER® ePrAX отличается от листогибочных прессов конкурентов своей индивидуальной конструкцией, модульностью и качеством компонентов и изготовления.
Преимущества и особенности станков листогибочных прессов Accurl:

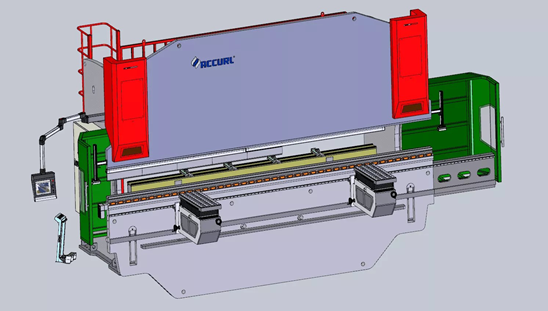

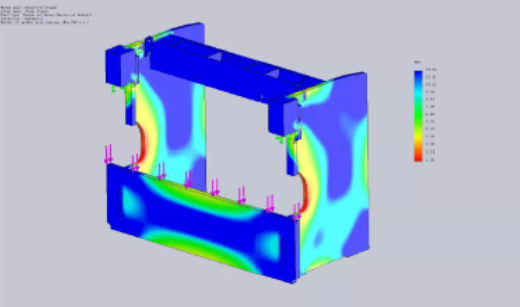

Компания ACCURL обладает обширным опытом исследований, разработок и проектирования компонентов с очень жесткими допусками с помощью методов моделирования SOLIDWORKS 3D CAD, инженеры ACCURL компетентны в проектировании листогибочных прессов с ЧПУ и станков для лазерной резки с использованием основных расчетов.

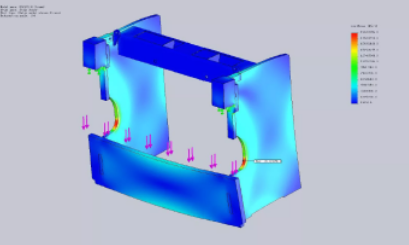

Происходит составление модели в которой определяется напряжение метала на разрыв и нагрузку. При необходимости вносятся корректировки модели, чтобы избежать напряжения на раму/станину станка. Такой способ значительно увеличивает срок службы станины пресса обеспечивая высокие показатели точности.

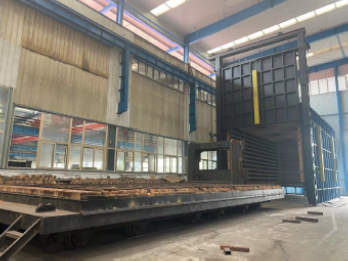

Процессы Термообработки:
Стальные рамы листогибочного пресса ACCURL и машины для лазерной резки проходят отжиг при температуре более 600⁰ для снятия напряжения, и они рассчитаны на долгие годы интенсивного использования без деформации.

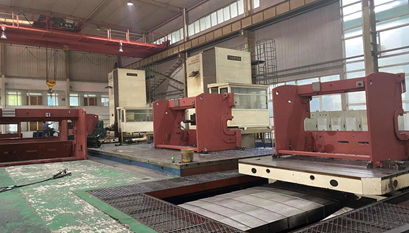

Механическая обработка:
Станина станка проходит процесс термической обработки для снятия напряжений сварки. Листогибочный пресс Accurl и рамы станков для лазерной резки обрабатываются на 5-осевых обрабатывающих центрах с ЧПУ с фиксированным креплением. Благодаря этому все оси параллельны, а поверхности станка точны, что обеспечивает высокую точность и долговечность станка.
СИСТЕМА КОНТРОЛЛЕРОВ БЕЗОПАСНОСТИ - ПЕРЕДОВАЯ

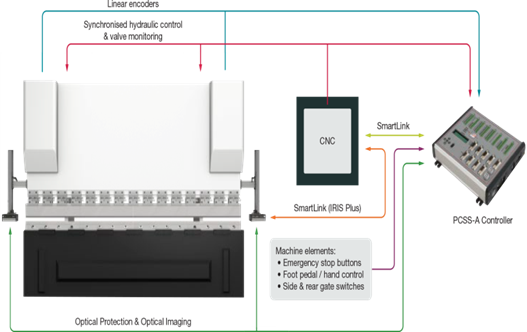

ACCURL® с использованием всех функций системы оптической защиты Lazersafe, включая управление точкой отключения звука, выбор режима и сообщения пользователя, встроены в систему ЧПУ (через SmartLink). PCSS-A представляет собой эффективную и экономичную платформу с меньшим количеством компонентов, сокращенным количеством проводов, упрощенным интерфейсом и сертифицированным CE оборудованием и программным обеспечением, что позволяет минимизировать время проектирования и сборки.
Гибридная система управления ePrAX® - это инновационный сервопривод для листогибочных прессов ACCURL. Благодаря бесщеточному двигателю система может точно управлять движением ползуна, используя минимальный объем масла и электроэнергии. Повышение энергоэффективности до 73% по сравнению с традиционными системами.
- Высокая динамика и продуктивность
- Малое время отклика системы
- Высочайшая точность и повторяемость
- На 65% меньшее энергопотребление
- Низкий уровень шума до 50 дб
- Минимальное обслуживание
- Минимум отходов

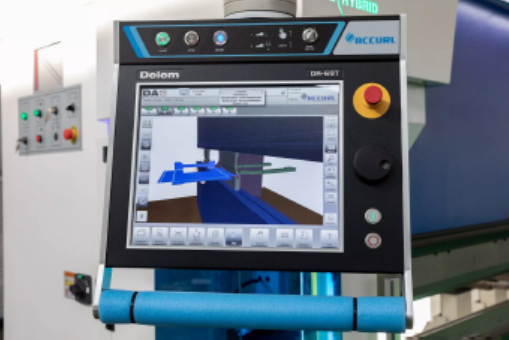

- 17” цветной TFT дисплей с высоким разрешением и сенсорным экраном
- 2D графический режим программирования
- 3D визуализация и симуляция процесса гибки
- Profile-T3D внешнее ПО (3D CAD импорт деталей)
- Экспорт рассчитанных разверток в DXF
- Объем памяти 49 GB
- Автоматический расчет последовательности гибов в 2D и 3D
- Автоматический выбор инструмента и оснастки
- Совместимость с DELEM MODUSYS (масштабируемость и адаптивность)
- Поддержка конкретных пользовательских приложений в многозадачной среде управления
*Возможно установить ЧПУ других производителей по требования Заказчика: DELEM; CYBELEC CybTouch; ESA

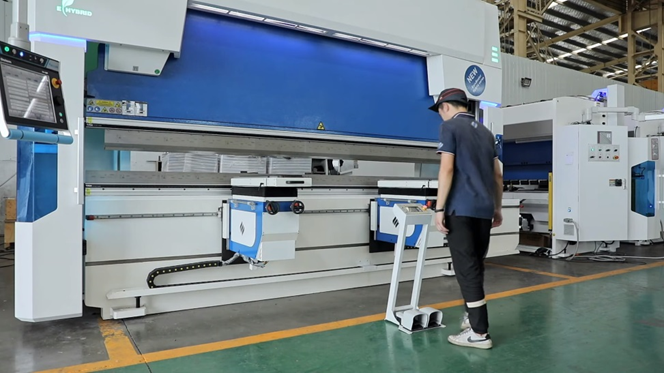

Это эволюция стандартных педалей управления Accurl. Она была разработана для тех клиентов, которые не хотят возиться с подключением кабелей на полу перед машиной. Беспроводная система использует безопасный двухканальный метод связи SIL 3 с двусторонней связью между листогибочным прессом и педалью, а также обеспечивает динамический контроль диапазона и положения с помощью ультразвуковых датчиков.

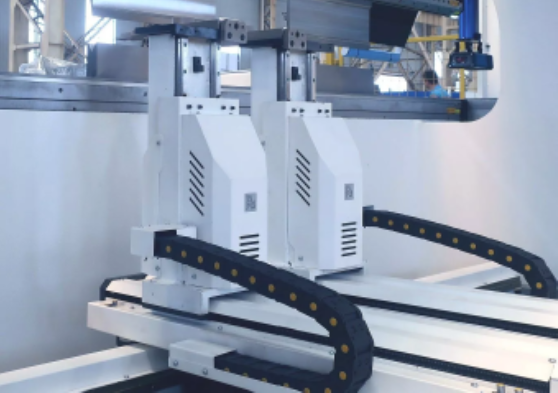

Задние упоры ACCURL BGA-6
Гибочный пресс Accurl может оснащаться 6 осевым задним упором: управляемым от ЧПУ с осями
X1, X2, R1, R2, Z1, Z2
- ШВП и линейная направляющая по осям X, R
- Пальцы с двойным упором и микрометрической регулировкой.
- Механическая точность ± 0,03 мм.
- Оси R1-R2 скорость 500 мм/с
- Оси X1‐X2, скорость 600 мм/с. ход до 1000 мм
- Нагрузка – 30 кг на каждый суппорт
Прецизионная линейная направляющая и зубчатая рейка YYC на осях Z1‐Z2.

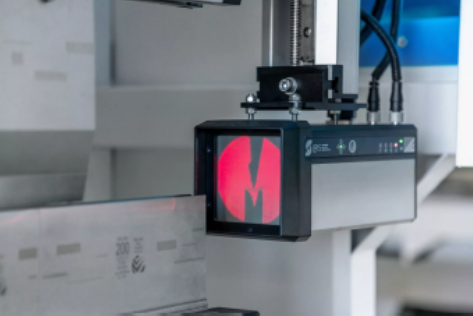

Оптическая Система Безопасности:
ACCURL® LAZERSAFE предлагает высокоэффективное решение как для безопасности оператора, так и для производительности машины. Разработанный для использования с услугой PCSS A компании Lazer Safe, Lazersafe соответствует требованиям категории 4 и самым строгим международным стандартам безопасности (сертифицированный CE сертифицированный контроллер безопасности категории 4 со встроенным контроллером)
Высокоточная и Адаптивная

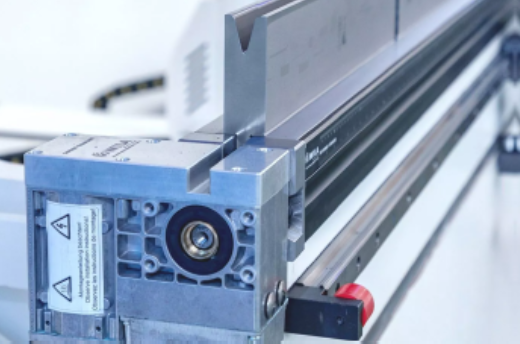

Эта система позволяет пользователю компенсировать деформации балки при изгибе, таким образом, угол сохраняется постоянным по всей длине пластины.
Преимущества:
- Легкая обратимость инструментов
- Измерительные датчики каждые 200мм обеспечивает высокую точность измерения и компенсации;
- Прямая связь и корректировка с ЧПУ.

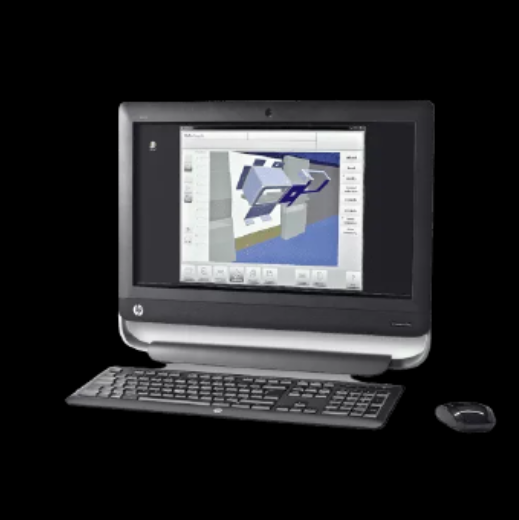

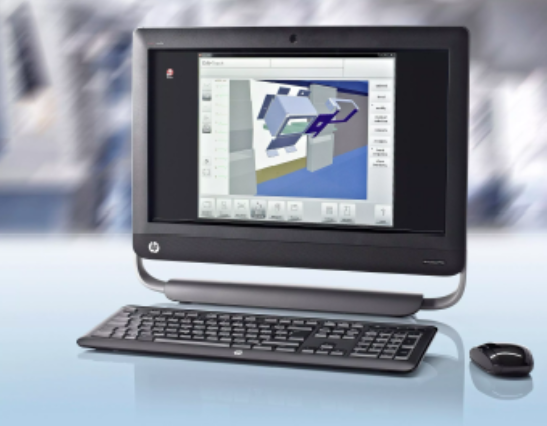

Программное обеспечение DELEM DA-Offline:

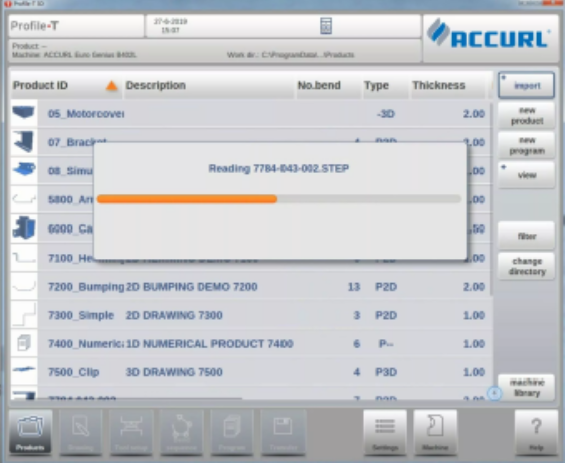

Автономное программное обеспечение — незаменимый инструмент для повышения прибыльности любого листогибочного пресса с ЧПУ. Автономное программное обеспечение Profile T3D позволяет быстро, просто и эффективно импортировать и разворачивать 3D-файлы, автоматически находить решения для инструментов и последовательностей гибки, а также динамически моделировать в 3D для проверки столкновений.
Функции ПО DELEM:
- Полномасштабное автономное программирование
- Графическое программирование продукта и генерация последовательности гибки
- Технико-экономическое обоснование и подготовка производства;
- 2D/3D автоматический расчет последовательности гибки
- Обнаружение столкновений
- Совместное использование продуктов в сети Windows с ЧПУ листогибочного пресса
- Подготовка к настройке машины, включая функции печати
- Расчет сроков изготовления
- Импорт инструментов и продуктов в формате 3D
Общие характеристики:
- Импорт и развертывание 3D-деталей SolidWorks в форматах IGES, STEP, SAT и X_T (Parasolid)
- Полномасштабное автономное программирование
- Графическое программирование продуктов и генерация программ
- Полный автоматический расчет последовательности изгибов в 3D
- Автоматический расчет заднего упора
- Совместное использование продуктов в сети Windows с листогибочным прессом
- Трехмерное моделирование процесса гибки с обнаружением столкновений
- Автоматическое и ручное позиционирование;

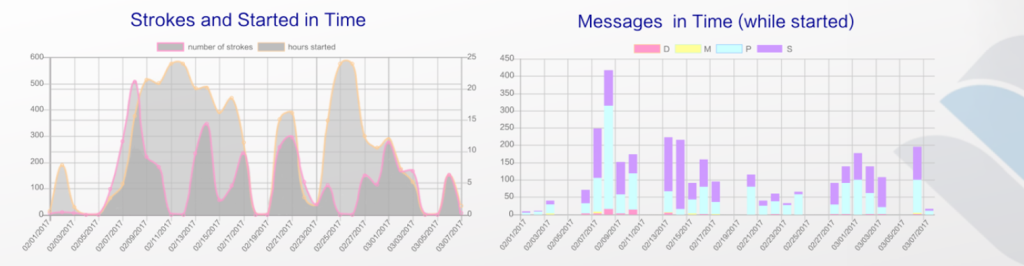

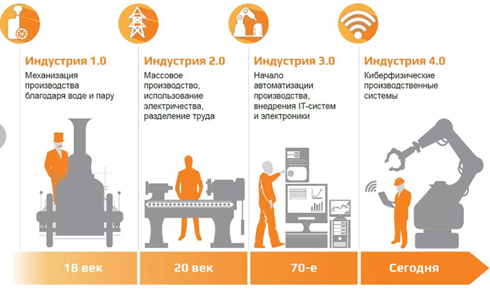

ИНДУСТРИЯ 4.0 С IOT PRODUCTIVITY MONITOR
Благодаря усовершенствованному ЧПУ ACCURL® и взаимодействующим специализированным программным инструментам, таким как «Smart Factory», компании могут войти в индустрию 4.0, которая революционизирует реальность компаний. Вы можете извлекать данные и обмениваться информацией на уровне компании: программы гибки , датчики, статистика производства.
Являясь одним из пионером 4-й промышленной революции, компания ACCURL® разработала приложение, которое позволяет удаленно контролировать оборудование ACCURL® в режиме реального времени. Подключившись к машине, вы можете контролировать производство и производительность, а значит, повысить общую эффективность.
Преимущества:
- Лучший мониторинг вашего производства
- Повышение эффективности
- Диагностика производительности
- Получение сигналов тревоги через push-уведомления
- Данные об истории отказов и остановок
МОДЕЛЬНЫЙ РЯД
|
Модель |
B40.320 |
|
Усилие, кН |
3200 |
|
Рабочая длина, мм |
4050 |
|
Расстояние между боковинами, мм |
3300 |
|
Ход, мм |
350 |
|
Просвет |
600 |
|
Скорость подхода траверсы, мм/с |
200 |
|
Рабочая скорость гибки, мм/с |
10 (20) |
|
Скорость возврата траверсы, мм/с |
230 |
|
Глубина зева, мм |
450 |
|
Длина, мм |
5200 |
|
Ширина, мм |
2150 |
|
Высота, мм |
3250 |
|
Вес, кг |
22800 |
В связи с постоянным развитием продукции ACCURL оставляет за собой право изменять любые технические характеристики и размеры
Скачать каталог: Каталог ACCURL
