Происходит составление модели в которой определяется напряжение метала на разрыв и нагрузку.
При необходимости вносятся корректировки модели, чтобы избежать напряжения на раму/станину станка. Такой способ значительно увеличивает срок службы станины пресса обеспечивая высокие показатели точности.
Процессы Термообработки:
Стальные рамы листогибочного пресса ACCURL и машины для лазерной резки проходят отжиг при температуре более 600⁰ для снятия напряжения, и они рассчитаны на долгие годы интенсивного использования без деформации.
Механическая обработка:
Станина станка проходит процесс термической обработки для снятия напряжений сварки. Листогибочный пресс Accurl и рамы станков для лазерной резки обрабатываются на 5-осевых обрабатывающих центрах с ЧПУ с фиксированным креплением. Благодаря этому все оси параллельны, а поверхности станка точны, что обеспечивает высокую точность и долговечность станка.
СИСТЕМА КОНТРОЛЛЕРОВ БЕЗОПАСНОСТИ - ПЕРЕДОВАЯ
ACCURL® с использованием всех функций системы оптической защиты Lazersafe, включая управление точкой отключения звука, выбор режима и сообщения пользователя, встроены в систему ЧПУ (через SmartLink). PCSS-A представляет собой эффективную и экономичную платформу с меньшим количеством компонентов, сокращенным количеством проводов, упрощенным интерфейсом и сертифицированным CE оборудованием и программным обеспечением, что позволяет минимизировать время проектирования и сборки.
ACCURL® ГИБРИДНЫЙ СЕРВОПРИВОД EVO-GO:
ACCURL® поддерживает дружественную экологическую политику, поэтому все наше оборудование оснащено функцией Hybrid EVO-GO. Наша гибридная система позиционирования с сервоприводом обеспечивает точность в любом положении.
- Высокая динамика
- Малое время отклика системы
- Высочайшая точность и повторяемость
- На 35% меньшее энергопотребление
- Минимум шума
- Минимальное обслуживание
- Минимум отходов
ПРЕЦИЗИОННЫЕ ШВП ДЛЯ ВЫСОКИХ НАГРУЗОК
В eB Ultra используется шарико-винтовые пары компании THK (Япония) для тяжелых нагрузок, которые обеспечивают высокую производительность, низкий уровень шума и сохраняют точность долгое время.
ЧПУ DELEM DA66T С 2D СЕНСОРНЫМ ИНТЕРФЕЙСОМ
- 17” цветной TFT дисплей с высоким разрешением и сенсорным экраном
- 2D графический режим программирования
- 3D визуализация и симуляция процесса гибки
- Profile-T3D внешнее ПО (3D CAD импорт деталей)
- Экспорт рассчитанных разверток в DXF
- Объем памяти 49 GB
- Автоматический расчет последовательности гибов в 2D и 3D
- Автоматический выбор инструмента и оснастки
- Совместимость с DELEM MODUSYS (масштабируемость и адаптивность)
- Поддержка конкретных пользовательских приложений в многозадачной среде управления
*Возможно установить ЧПУ других производителей по требования Заказчика: DELEM; CYBELEC CybTouch; ESA
Задние упоры ACCURL BGA-6
Гибочный пресс Accurl может оснащаться 6 осевым задним упором: управляемым от ЧПУ с осями
X1, X2, R1, R2, Z1, Z2
- ШВП и линейная направляющая по осям X, R
- Пальцы с двойным упором и микрометрической регулировкой.
- Механическая точность ± 0,03 мм.
- Оси R1-R2 скорость 500 мм/с
- Оси X1‐X2, скорость 600 мм/с. ход до 1000 мм
- Нагрузка – 30 кг на каждый суппорт
Прецизионная линейная направляющая и зубчатая рейка YYC на осях Z1‐Z2.
Оптическая Система Безопасности:
ACCURL® LAZERSAFE предлагает высокоэффективное решение как для безопасности оператора, так и для производительности машины. Разработанный для использования с услугой PCSS A компании Lazer Safe, Lazersafe соответствует требованиям категории 4 и самым строгим международным стандартам безопасности (сертифицированный CE сертифицированный контроллер безопасности категории 4 со встроенным контроллером)
Высокоточная и Адаптивная
Эта система позволяет пользователю компенсировать деформации балки при изгибе, таким образом, угол сохраняется постоянным по всей длине пластины.
Преимущества:
- Легкая обратимость инструментов
- Измерительные датчики каждые 200мм обеспечивает высокую точность измерения и компенсации;
- Прямая связь и корректировка с ЧПУ.
Задние опоры SPA:
Благодаря системе Thin-support даже самые тонкие листы всегда правильно позиционируются и направляются: К пальцам заднего упора установлена система для тонких опор SPA. Они активируются при заданном гибе и позволяют пластине скользить до тех пор, пока она не окажется рядом с задним упором. Преимущество: Задние опоры имеют шариковые ползунки и щетки для защиты даже самых деликатных поверхностей. Грузоподъемность – 30 кг на опору
Считыватель штрих-кодов
ACCURL® разработала систему отслеживания и считывания штрих-кодов, адаптированную к своим листогибочным прессам. Это упрощает переналадку производства, а также управление заготовками и готовыми деталями. • Считыватель штрих-кодов для листогибочных прессов может использоваться в самых разных областях. Первый — загрузить программу гибки, связанную с отсканированной заготовкой. Благодаря этому решению больше не будет ошибок при выборе программы гибки и не будет теряться время на поиск подходящей программы гибки, если у вас несколько складских помещений.
Система измерения угла:
Система ACCURL® iMeasure, изготовленная компанией Data M Engineering, служит для измерения угла гибки и коррекции с помощью лазерного луча. Обнаружение выполняется следующим образом: Луч проецируется на поверхности заготовки Камера определяет положение луча Угол между лучом и осью камеры определяет угол изгиба. Сокращение усилия+ расчет пружинения Автоматическая корректировка угла
СПЕЦИФИКАЦИЯ
|
Модель |

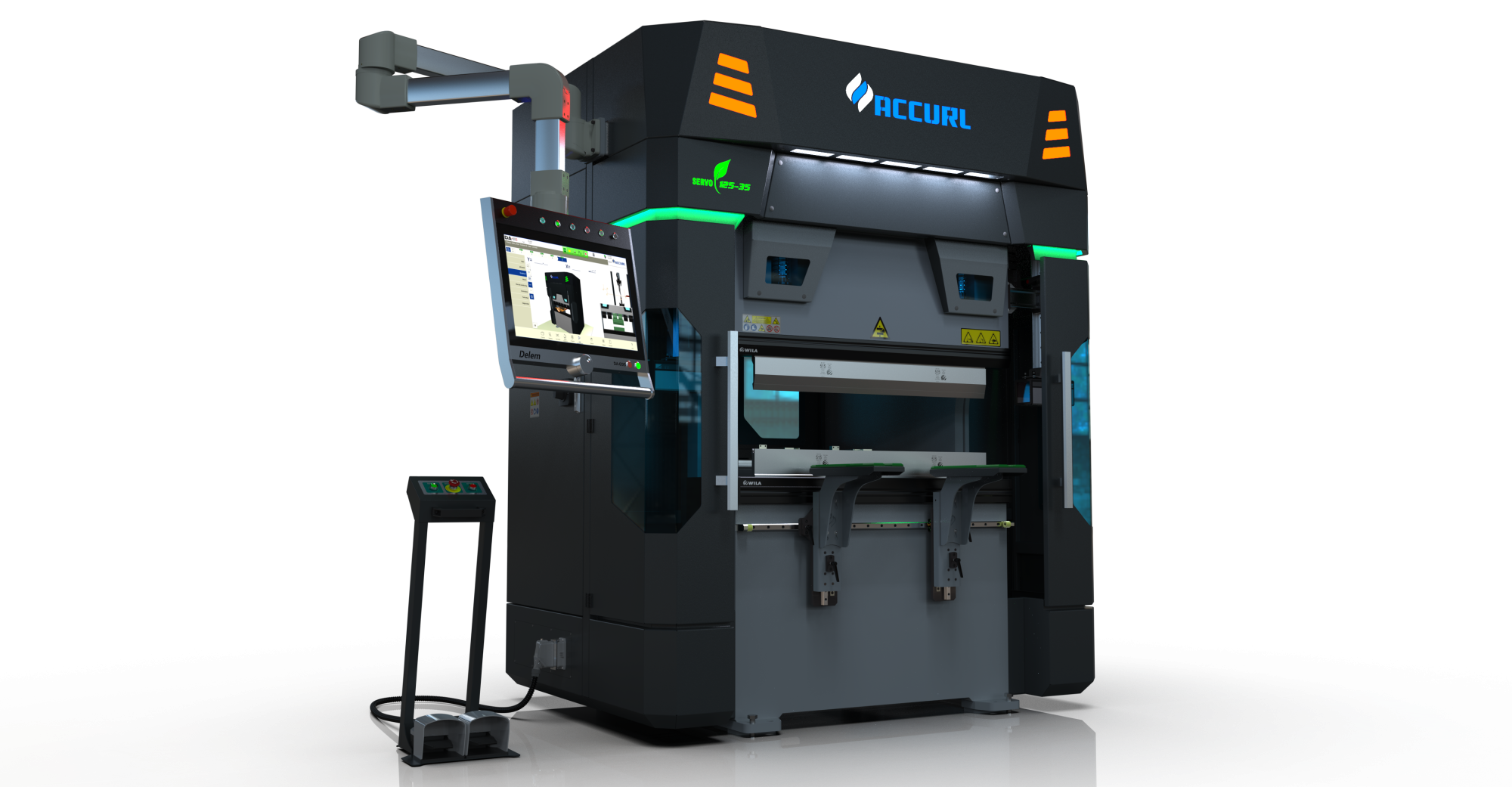

eB Ultra |
| Усилие, т | 45 |
| Рабочая длина, мм | 155 |
| Расстояние между боковинами, мм | 1380 |
| Глубина Зева, мм | 300 |
| Ход траверсы, мм | 270 |
| Раскрытие, мм | 500 |
| Высота рабочего стола, мм | 860 |
| Скорость подхода траверсы, мм/с | 220 |
| Рабочая скорость, мм/с | 10-20 |
| Скорость возврата траверсы, мм/с | 220 |
| Приблизительный вес, кг | 5150 |
В связи с постоянным развитием продукции ACCURL оставляет за собой право изменять любые технические характеристики и размеры
