Accurl Genius Plus

Accurl Genius Plus

Листогибочный пресс для бесшумной работы с большим раскрытием и ходом траверсы.

Благодаря передовой технологии привода, впечатляющей бесшумности и более гибким функциям и опциям, модель Genius является идеальным решением для создания сложных деталей. Система ACCURL Hybrid Servo ECO - это инновационный сервопривод для листогибочных прессов. Благодаря серводвигателю DELTA мы можем точно контролировать движение плунжера, используя минимальное количество масла и энергии.

ИНДУСТРИЯ 4.0

• Подключение к локальной сети компании и ERP
• Удаленная помощь и диагностика
• Простой и удобный HMI

ВЫБЕРИТЕ И НАСТРОЙТЕ ВАШ ГИБОЧНЫЙ ПРЕСС:

Территория с консолидированным технологическим опытом и изобретательность команды ACCURL являются составляющими деятельности ACCURL. ACCURL, одна из первых компаний, применивших Индустрию 4.0,

Длина гибки 2,5-4,2 м

Усилие гибки 80-320

НОВЫЙ ДИЗАЙН

• Обновленный дизайн
• Новые двери безопасности с кодовым замком
• Высокоглянцевая краска на водной основе с защитой от загрязнений

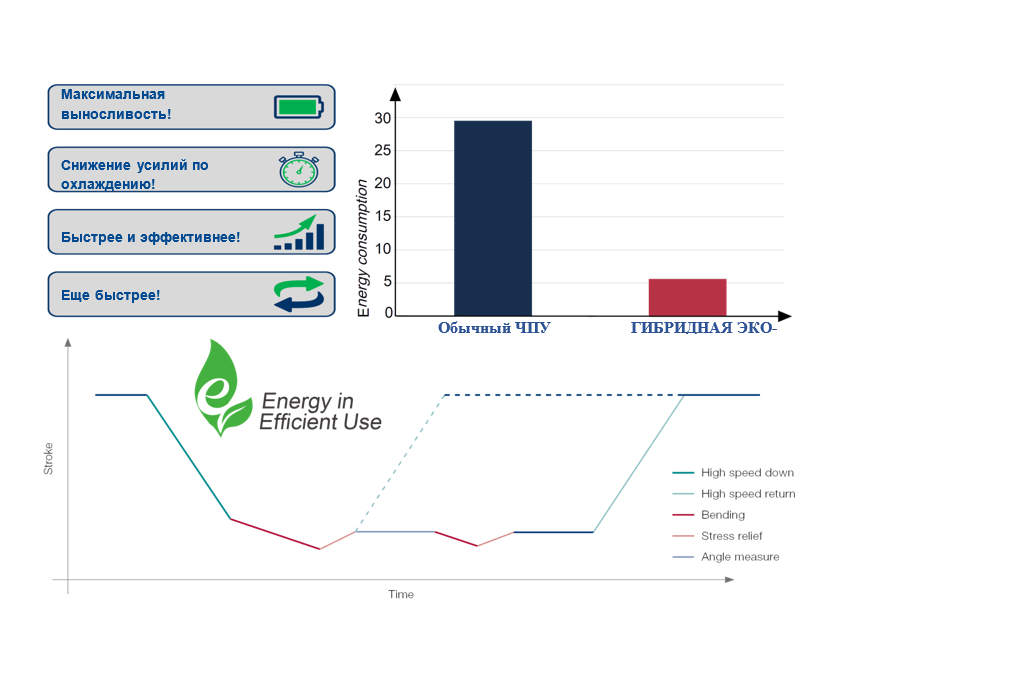

Green Hybrid СЕРВО

• До 35% экономии энергии
• Максимальное снижение содержания C0₂ и масла
• Максимальная отдача от ваших инвестиций

ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ

• Производительность выше  на 35 %
• Скорость траверсы 200 мм/с
• Скорость по оси X 400 мм/с

• Высокая динамика для более высокой производительности машины.
• Соответствие директивам ЕС.

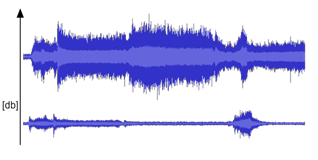

• Пониженный уровень звукового давления на 50 дБ.
• Серводвигатель с замкнутым контуром управления скоростью.
• Энергоэффективность до 35 % по сравнению с обычными системами.

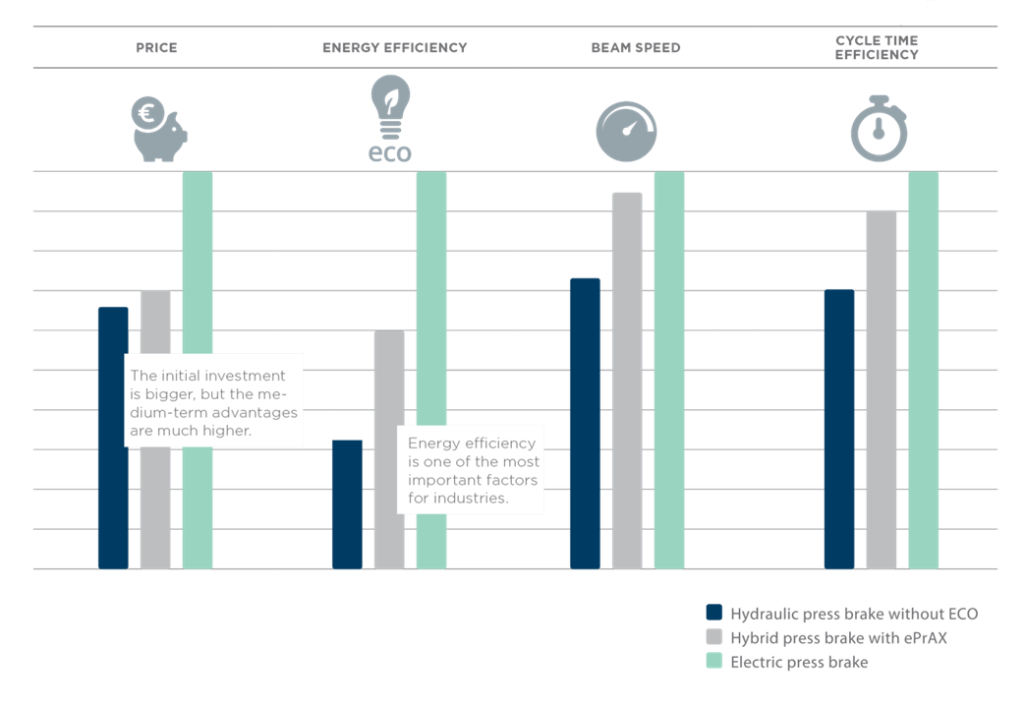

СРАВНЕНИЕ ГИДРАВЛИЧЕСКОГО И ГИБРИДНОГО:

Известное имя, инновационная технология:

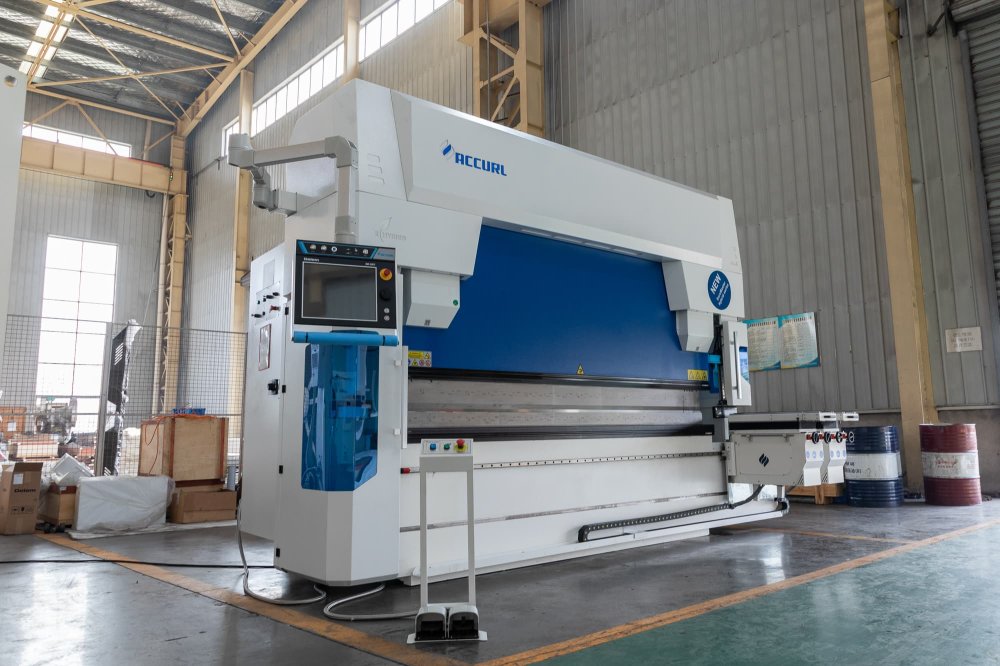

Универсальный листогибочный пресс с ЧПУ Accurl Genius Hybrid является новейшей  разработкой компании. Сочетает в себе новые технические инновации и уже хорошо зарекомендовавшие технологии и ноу-хау, основанными на многолетнем опыте и энтузиазме ACCURL.

Высокая надежность и максимум продуктивности

Genius Hybrid обладает такими преимуществами, как высокое ускорение, замедление и малое время отклика гибридной системы сервопривода. По сравнению с обычными листогибочными прессами может быть достигнуто значительное увеличение производительности; сокращение цикла гибки до 30% в сравнении с обычными прессами – это реальность!

Преимущества и особенности станков листогибочных прессов Accurl:

Компания ACCURL обладает обширным опытом исследований, разработок и проектирования компонентов с очень жесткими  допусками с помощью методов моделирования SOLIDWORKS 3D  CAD, инженеры ACCURL компетентны в проектировании  листогибочных прессов с ЧПУ и станков для лазерной резки с  использованием основных расчетов.

Происходит составление модели в которой определяется напряжение метала на разрыв и нагрузку.

При необходимости вносятся корректировки модели, чтобы избежать напряжения на раму/станину станка. Такой способ значительно увеличивает срок службы станины пресса обеспечивая высокие показатели точности.

Процессы Термообработки:

Стальные рамы листогибочного пресса ACCURL и машины для лазерной резки проходят отжиг при температуре более 600⁰ для снятия напряжения, и они рассчитаны на долгие годы интенсивного использования без деформации.

Механическая обработка:

Станина станка проходит процесс термической обработки для  снятия напряжений сварки. Листогибочный пресс Accurl и рамы  станков для лазерной резки обрабатываются на 5-осевых  обрабатывающих центрах с ЧПУ с фиксированным креплением.  Благодаря этому все оси параллельны, а поверхности станка  точны, что обеспечивает высокую точность и долговечность  станка.

СИСТЕМА КОНТРОЛЛЕРОВ БЕЗОПАСНОСТИ - ПЕРЕДОВАЯ

ACCURL® с использованием всех функций системы оптической защиты Lazersafe, включая управление точкой отключения звука, выбор режима и сообщения пользователя, встроены в систему ЧПУ (через SmartLink). PCSS-A представляет собой эффективную и экономичную платформу с меньшим количеством компонентов, сокращенным количеством проводов, упрощенным интерфейсом и сертифицированным CE оборудованием и программным обеспечением, что позволяет минимизировать время проектирования и сборки.

ACCURL® поддерживает дружественную экологическую политику, поэтому все наше оборудование оснащено функцией Hybrid ECO Function. Наша гибридная система позиционирования с сервоприводом обеспечивает точность в любом положении.

• Высокая динамика
• Малое время отклика системы
• Высочайшая точность и повторяемость
• На 35% меньшее энергопотребление
• Минимум шума
• Минимальное обслуживание
• Минимум отходов

ЧПУ DELEM DA66T С 2D СЕНСОРНЫМ ИНТЕРФЕЙСОМ

• 17” цветной TFT дисплей с высоким разрешением и сенсорным экраном
• 2D графический режим программирования
• 3D визуализация и симуляция процесса гибки
• Profile-T3D внешнее ПО (3D CAD импорт деталей)
• Экспорт рассчитанных разверток в DXF
• Объем памяти 49 GB
• Автоматический расчет последовательности гибов в 2D и 3D
• Автоматический выбор инструмента и оснастки
• Совместимость с DELEM MODUSYS (масштабируемость и адаптивность)
• Поддержка конкретных пользовательских приложений в многозадачной среде управления

*Возможно установить ЧПУ других производителей по требования Заказчика: DELEM; CYBELEC CybTouch; ESA

Задние упоры ACCURL BGA-6

Гибочный пресс Accurl может оснащаться 6 осевым задним упором: управляемым от ЧПУ с осями

X1, X2, R1, R2, Z1, Z2

• ШВП и линейная направляющая по осям X, R

Прецизионная линейная направляющая и зубчатая рейка YYC на осях Z1‐Z2.

• Пальцы с двойным упором и микрометрической регулировкой.
• Механическая точность ± 0,03 мм.
• Оси R1-R2 скорость 500 мм/с
• Оси X1‐X2, скорость 600 мм/с. ход до 1000 мм
• Нагрузка – 30 кг на каждый суппорт

Оптическая Система Безопасности:

ACCURL® LAZERSAFE предлагает высокоэффективное решение как для безопасности оператора, так и для производительности машины. Разработанный для использования с услугой PCSS A компании Lazer Safe, Lazersafe соответствует требованиям категории 4 и самым строгим международным стандартам безопасности (сертифицированный CE сертифицированный контроллер безопасности категории 4 со встроенным контроллером)

Высокоточная и АдаптивнаяСистема компенсации прогиба:

Эта система позволяет пользователю компенсировать деформации балки при изгибе, таким образом, угол сохраняется постоянным по всей длине пластины.

Преимущества:

• Легкая обратимость инструментов
• Измерительные датчики каждые 200мм обеспечивает высокую точность измерения и компенсации;
• Прямая связь и корректировка с ЧПУ.

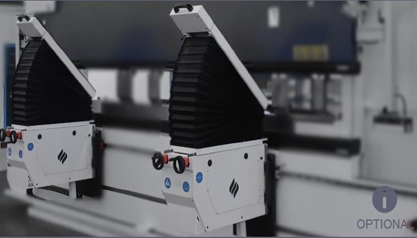

СИСТЕМА СОПРОВОЖДЕНИЯ ЗАГОТОВКИ:

Сопроводитель листа является эффективным аксессуаром для листогибочных прессов:

• Новейшие сопроводители для гибки листового металла нацелены на оптимизацию производительности наших листогибочных прессов за счет сокращения времени настройки листогибочного пресса и упрощения работы операторов.

Преимущества:

• Автоматические упоры для гибки;
• AP1 - AP2 интерполированные оси с ЧПУ;
• Рекомендуется для тяжелых деталей или больших тонких пластин;
• возможность сгибаться под углом 70°
• Грузоподъемность – 160 кг или 350 кг на опору.
• Щетка и опорный вал размерами 350х900 до 1200 мм

Программное обеспечение DELEM DA-Offline:

Автономное программное обеспечение — незаменимый инструмент для повышения прибыльности любого листогибочного пресса с ЧПУ. Автономное программное обеспечение Profile T3D позволяет быстро, просто и эффективно импортировать и разворачивать 3D-файлы, автоматически находить решения для инструментов и последовательностей гибки, а также динамически моделировать в 3D для проверки столкновений.

Функции ПО DELEM:

• Полномасштабное автономное программирование
• Графическое программирование продукта и генерация последовательности гибки
• Технико-экономическое обоснование и подготовка производства;
• 2D/3D автоматический расчет последовательности гибки
• Обнаружение столкновений
• Совместное использование продуктов в сети Windows с ЧПУ листогибочного пресса
• Подготовка к настройке машины, включая функции печати
• Расчет сроков изготовления
• Импорт инструментов и продуктов в формате 3D

Общие характеристики:

• Импорт и развертывание 3D-деталей SolidWorks в форматах IGES, STEP, SAT и X_T (Parasolid)
• Полномасштабное автономное программирование
• Графическое программирование продуктов и генерация программ
• Полный автоматический расчет последовательности изгибов в 3D
• Автоматический расчет заднего упора
• Совместное использование продуктов в сети Windows с листогибочным прессом
• Трехмерное моделирование процесса гибки с обнаружением столкновений
• Автоматическое и ручное позиционирование;

ИНДУСТРИЯ 4.0 С IOT PRODUCTIVITY MONITOR Благодаря усовершенствованному ЧПУ ACCURL® и взаимодействующим специализированным программным инструментам, таким как «Smart Factory», компании могут войти в индустрию 4.0, которая революционизирует реальность компаний. Вы можете извлекать данные и обмениваться информацией на уровне компании: программы гибки , датчики, статистика производства.

Являясь одним из пионером 4-й промышленной революции, компания ACCURL^® разработала приложение, которое позволяет удаленно контролировать оборудование ACCURL^® в режиме реального времени. Подключившись к машине, вы можете контролировать производство и производительность, а значит, повысить общую эффективность.

Преимущества:

• Лучший мониторинг вашего производства
• Повышение эффективности
• Диагностика производительности
• Получение сигналов тревоги через push-уведомления
• Данные об истории отказов и остановок

В связи с постоянным развитием продукции ACCURL оставляет за собой право изменять любые технические характеристики и размеры
