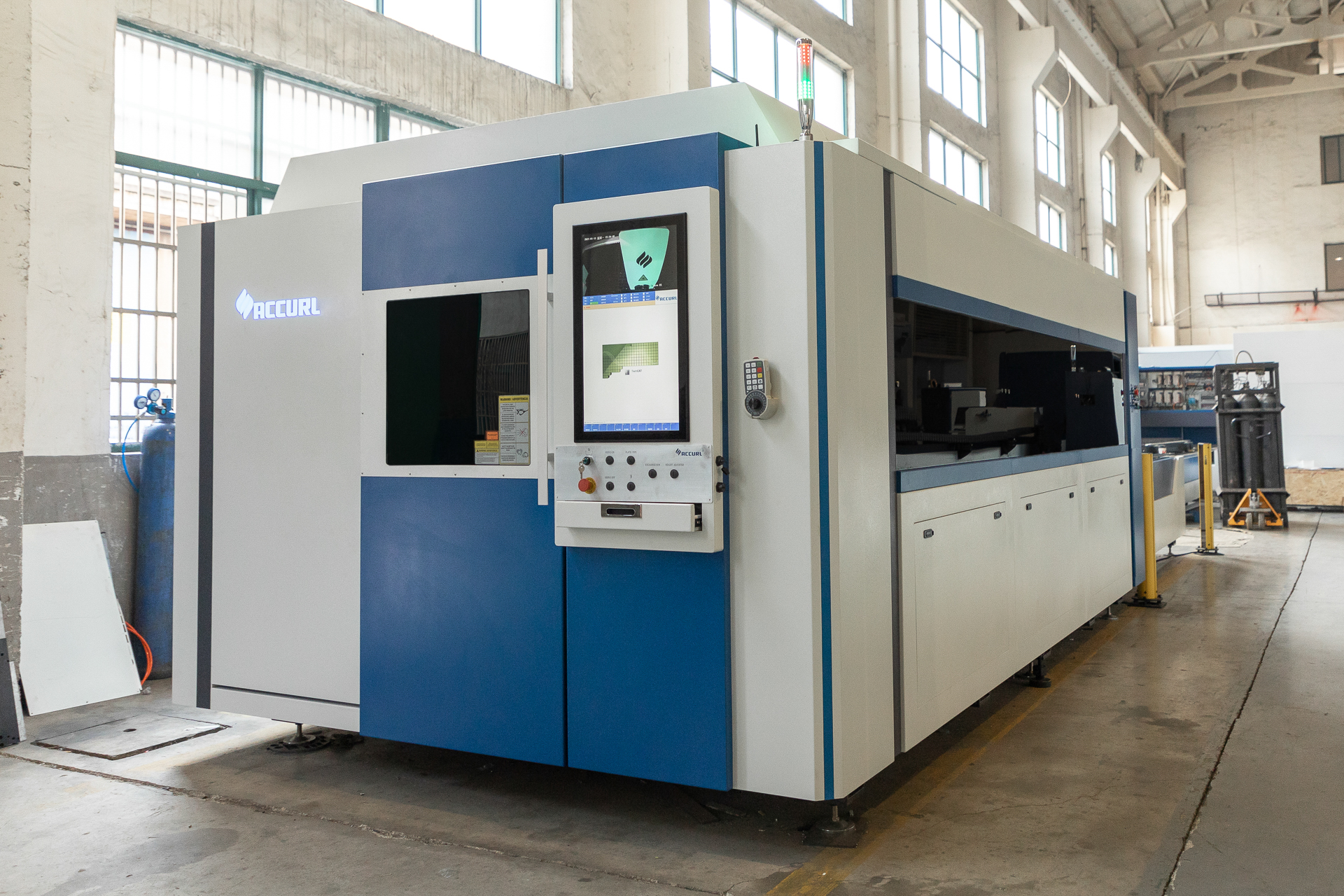

Комплексы лазерного раскроя ACCURL

Они обеспечивают скорость позиционирования до 180 м/мин и ускорение 3G. Каждый станок можно оснастить источником IPG мощностью от 1 до 30 кВт.

Почему выбирают лазерные комплексы ACCURL?

Инновационная модульная конструкция:

• Наши машины можно комбинировать с различными модулями автоматизации, чтобы создать полную систему для всего рабочего процесса.
• Индивидуальные решения по разумной цене, от базовой до высокопроизводительной машины.
Опыт:
• 33 года опыта и более 12 000 установленных машин.
• Группа экспертов по исследованиям и разработкам стремится исследовать наиболее конкурентоспособные технологии для наших клиентов.
Разнообразные решения для резки:
• Устойчивое развитие и социальная ответственность являются характеристиками современных компаний и повышают их конкурентоспособность.
• Широкий ассортимент основных инструментов на складе и модифицированные решения в соответствии с потребностями клиентов.
Высококачественное оборудование ACCURL:
• Важнейшие детали лазерного станка Accurl производятся в Германии.
• Источники лазерного излучения - IPG. Мощность от 1до 30 кВт.

Сервисная поддержка:

•  Наша квалифицированная команда обслуживания реагирует на непредвиденные производственные сбои в течение 24 часов с момента обращения к нам.

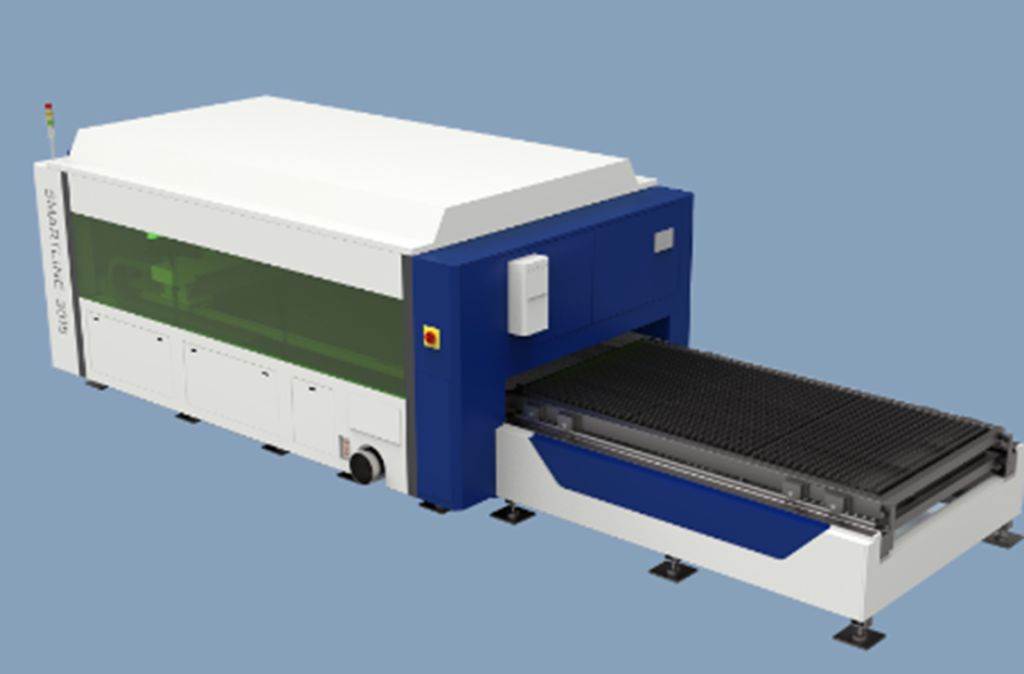

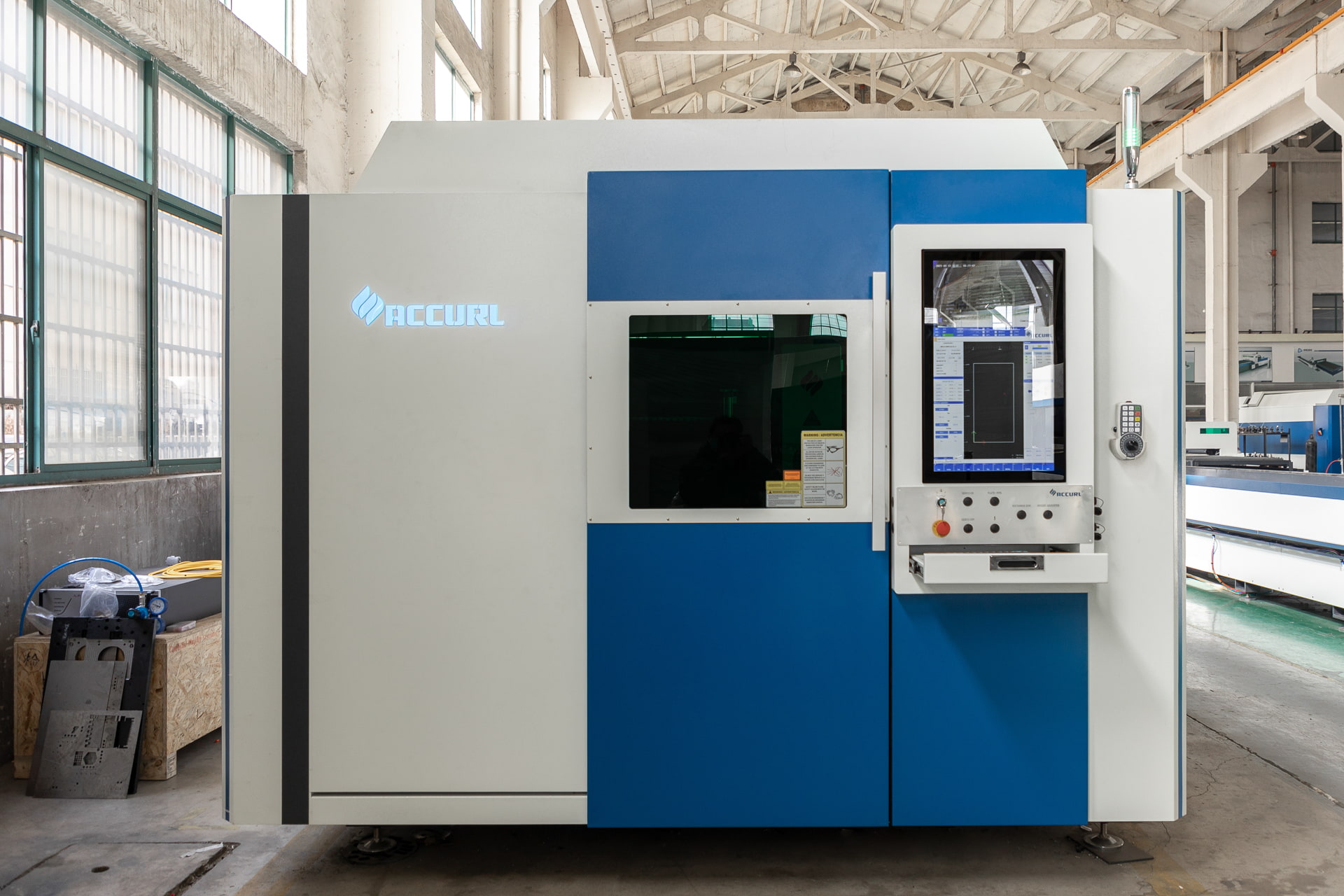

Линейка лазерных комплексов ACCURL - серия SMART

Невероятно быстрая и гибкая система волоконной лазерной резки ACCURL Smart идеально подходит для сверхскоростной резки тонких листовых материалов. Smart может резать широкий спектр черных и цветных металлов, сохраняя при этом низкие эксплуатационные расходы.

• Удобная в использовании система управления ЧПУ FSCUT 2000 и комплект сервоприводов.
• Усовершенствованная режущая головка Swiss RayTools AG.
• Возможность установить полностью закрытую кабинетную защиту для обеспечения максимальной защиты оператора.
• Емкостный датчик, режущая голова высокого давления.
• Автоматическая механизированная функция контроля выходной мощности.
• Функция автоматического расчета времени и стоимости единицы продукции.
• Сетевое подключение.
• Система дымоудаления (опционально, входит в другие серийные модели).Система управления двойным пропорциональным клапаном для различных давлений газа и специальная система для резки под высоким давлением.

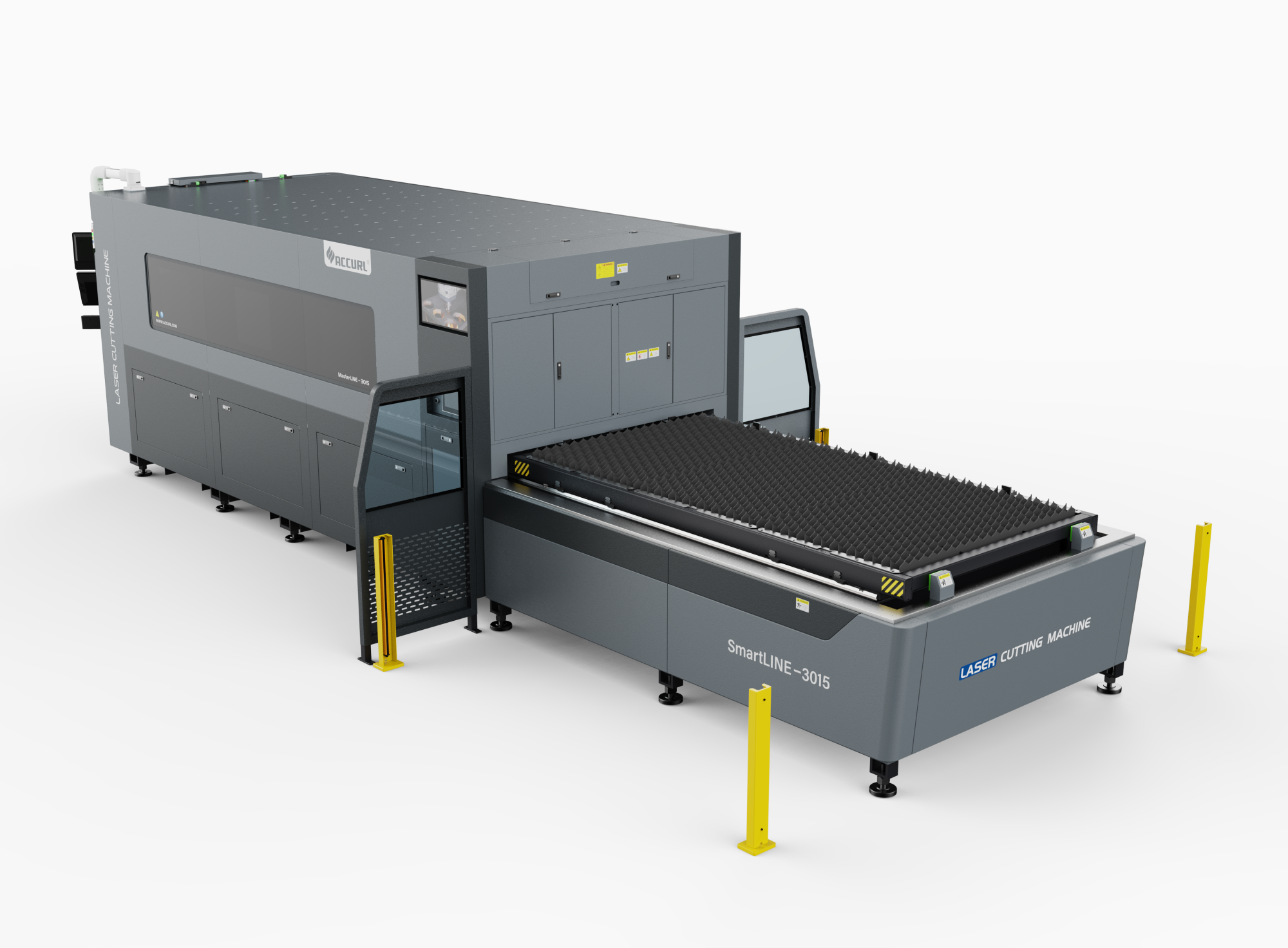

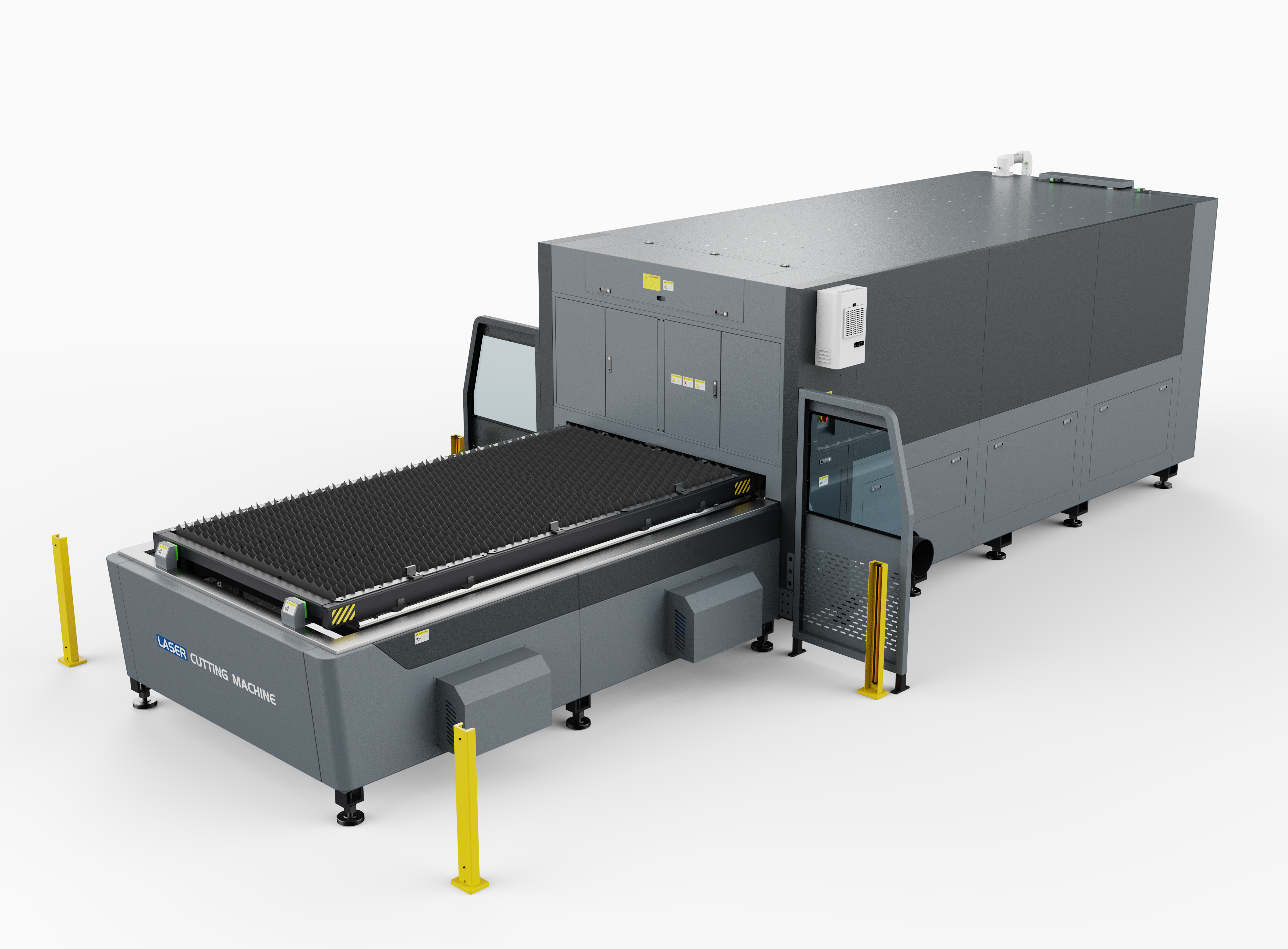

Линейка лазерных комплексов ACCURL - серия SMART LINE



ACCURL® SmartLINE обладает множеством простых в использовании функций и представляет собой компактный, универсальный и производительный станок для двумерной лазерной резки, обеспечивающий превосходное качество результатов. Подходит для широкого спектра материалов, включая металлы с высокой отражающей способностью и стали большой толщины. Также возможна установка дополнительной оснастки для резки труб.

• Удобная в использовании система управления ЧПУ HypCut 8000 и комплект сервоприводов.
• Усовершенствованная режущая головка Precitec ProCutter
• Серводвигатели YASKAWA Highly Dynamic
• Скорость перемещения 160 м/мин и ускорение 2G.
• Емкостный датчик, режущая голова высокого давления.
• Автоматическая механизированная функция контроля выходной мощности.
• Функция автоматического расчета времени и стоимости единицы продукции.
• Сетевое подключение.
• Система дымоудаления.
• Система управления двойным пропорциональным клапаном для различных давлений газа и специальная система для резки под высоким давлением.

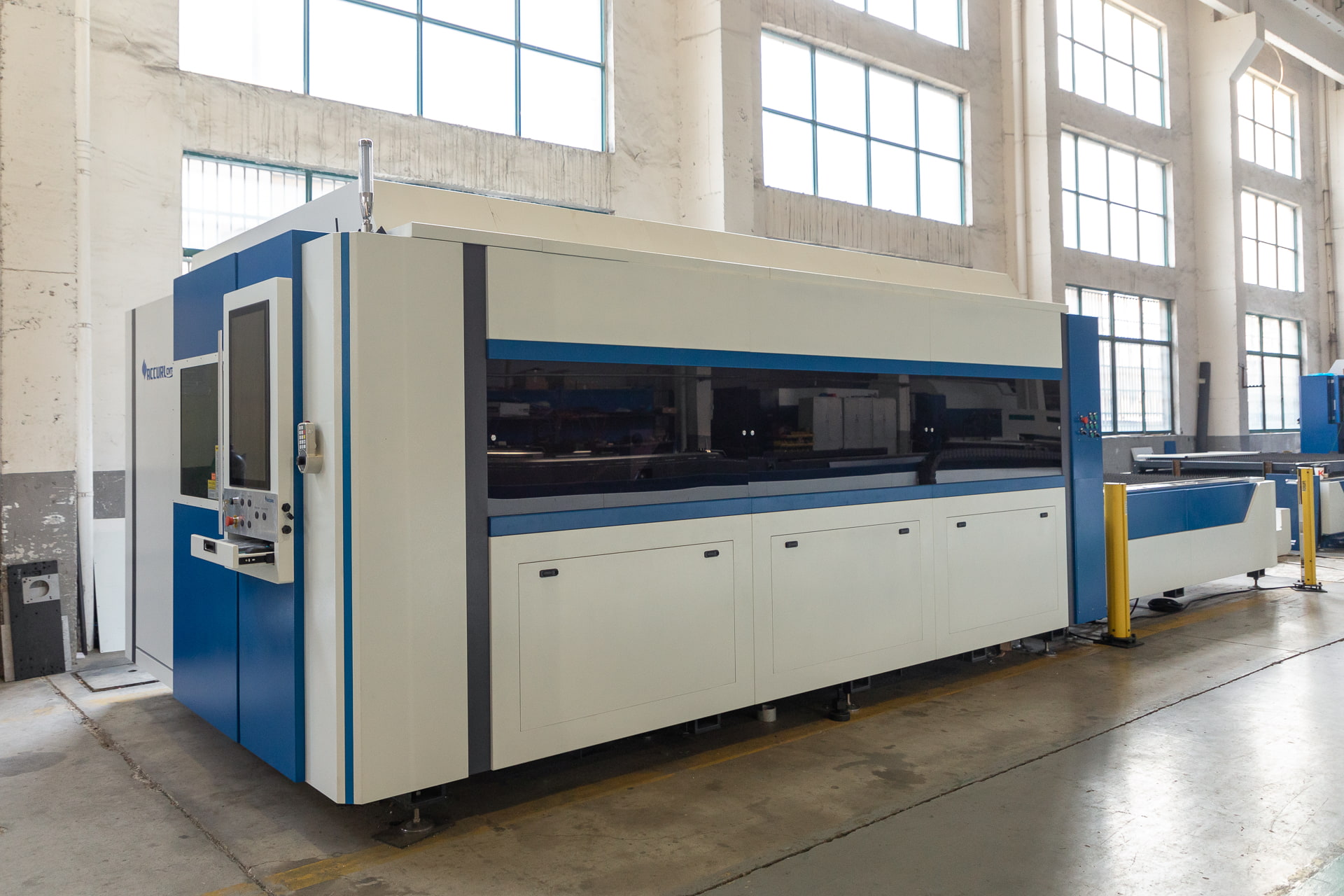

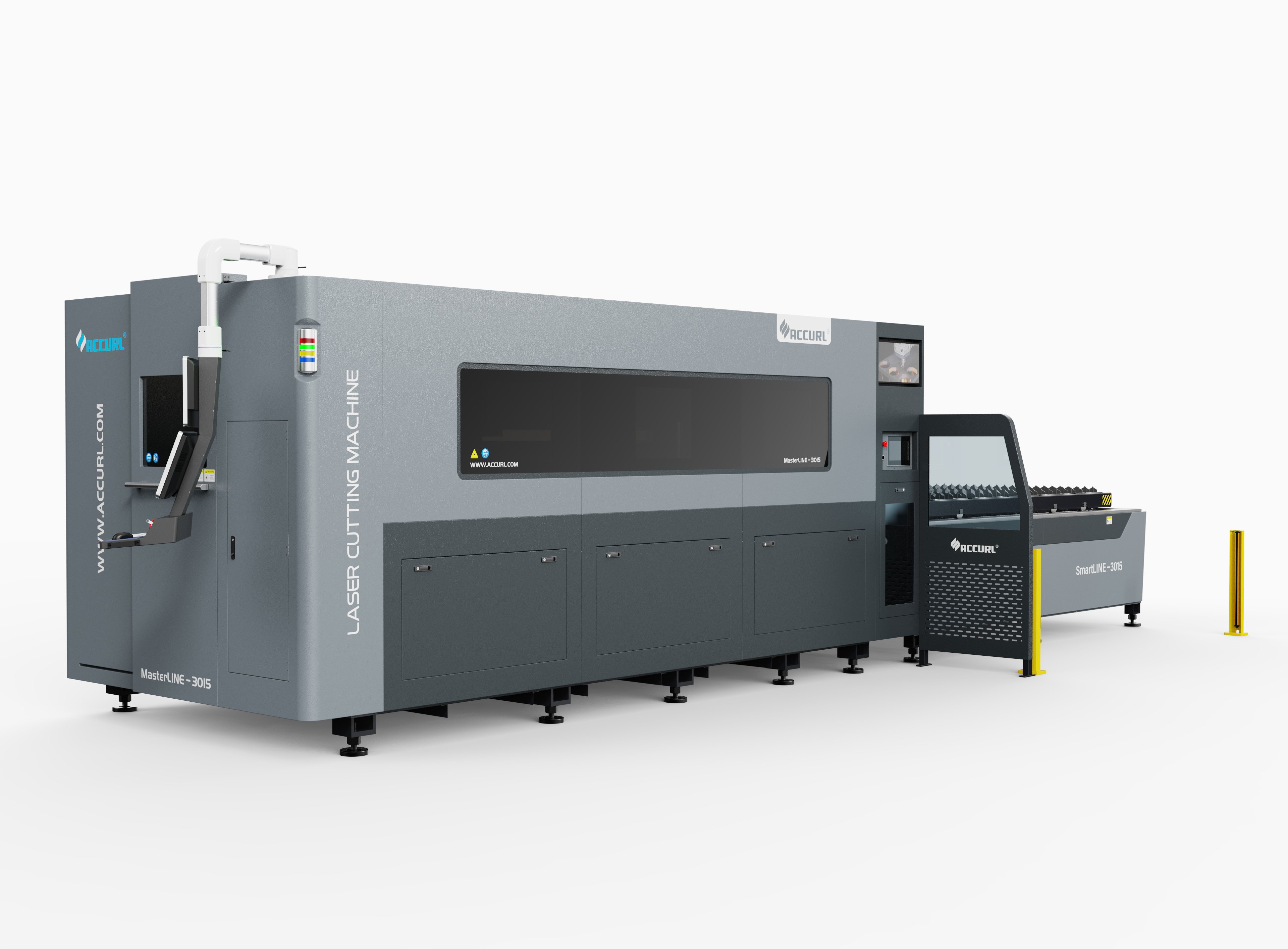

Линейка лазерных комплексов ACCURL - серия MASTER LINE

ACCURL® MasterLINE — один из самых полных, компактных, настраиваемых и высокопроизводительных лазерных станков для резки листового металла на рынке, разработанный с учетом ваших потребностей. Не беспокойтесь о необходимом пространстве: MasterLINE имеет очень компактную и настраиваемую компоновку, чтобы соответствовать доступному пространству и требованиям к обработке.

• Удобная в использовании система управления ЧПУ HypCut 8000, Beckhoff и комплект сервоприводов.
• Усовершенствованная режущая головка Precitec ProCutter 2.0.
• Серводвигатели Rexroth Highly Dynamic.
• Скорость перемещения 200 м/мин, скорость резки 180 м/мин и ускорение 3G
• Емкостный датчик, режущая голова высокого давления.
• Автоматическая механизированная функция контроля выходной мощности.
• Функция автоматического расчета времени и стоимости единицы продукции.
• Сетевое подключение.
• Система дымоудаления.
• Система управления двойным пропорциональным клапаном для различных давлений газа и специальная система для резки под высоким давлением.

Основные компоненты и комплектующие лазерных комплексов ACCURL

ЛУЧШЕЕ КАЧЕСТВО, высокая точность и производительность без компромиссов во всем диапазоне толщин благодаря наилучшей интеграции всех компонентов станка.

	Описание	Бренд
1	Станина	ACCURL
2	ЧПУ шкаф управления	ACCURL
3	Вытяжная система	ACCURL
4	Охлаждающий шкаф	ACCURL
5	Охлаждение	Tongfei
6	Источник излучения	IPG YLS (Германия)
7	Режущая голова	PRECITEC ProCutter 2.0 (Автофокус)
8	Чиллер	A & B
9	Система ЧПУ	Baichu Hypcut 8000
10	Емкостной THC	Baichu BCS100
11	Серво мотор	Германия Rexroth
12	Зубчатая рейка	ALPHA (Германия) Level 6 precision
13	Линейные направляющие	Германия Rexroth
14	Высокоточный редуктор	Япония Shimpo/3 Arc-min
15	Пропорциональный клапан	Япония SMC
16	Клапан высокого давления	Германия Burkert
17	Электроника	Франция Schneider
18	Соленоидный клапан	Япония SMC
19	Воздушный цилиндр	Япония SMC
20	Программное обеспечение	Cypcut
21	Стабилизатор напряжения	Delix
22	Разделительный трансформатор	Huadong Electrics

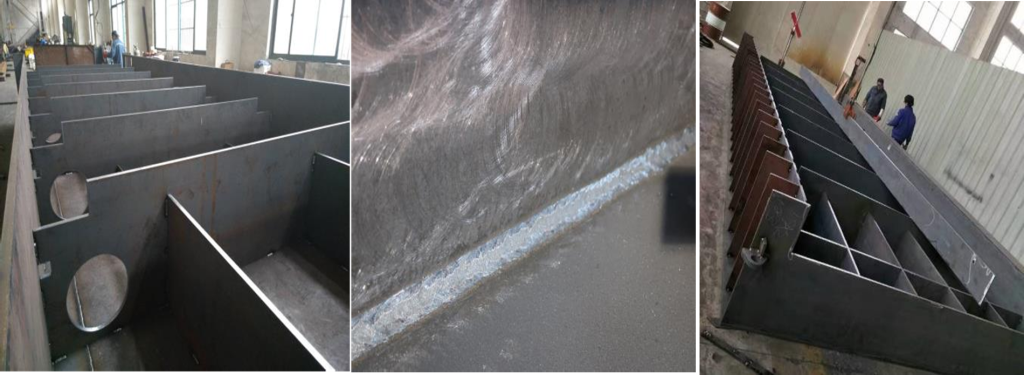

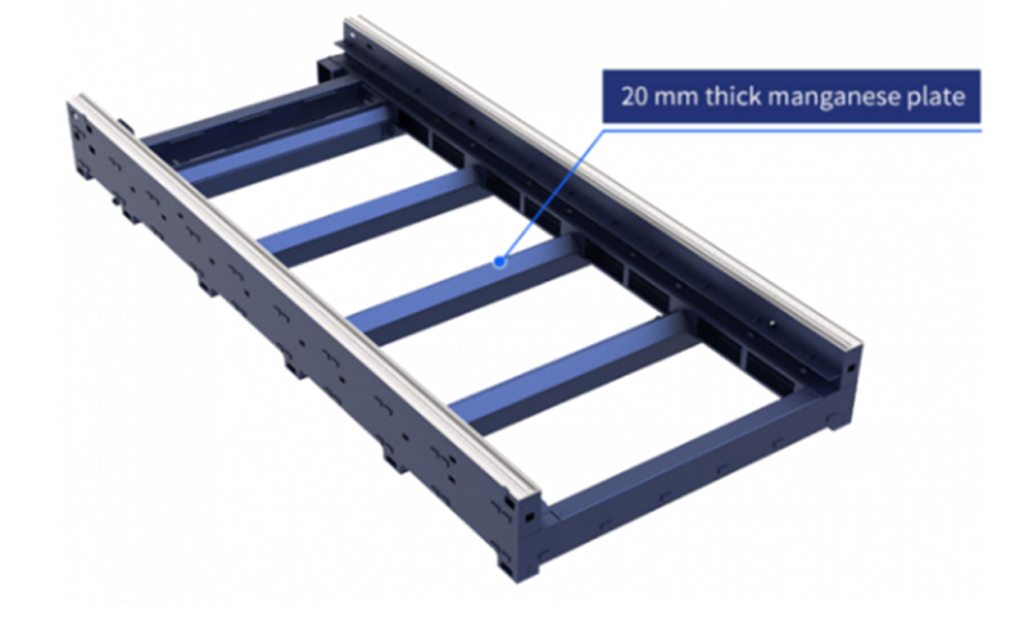

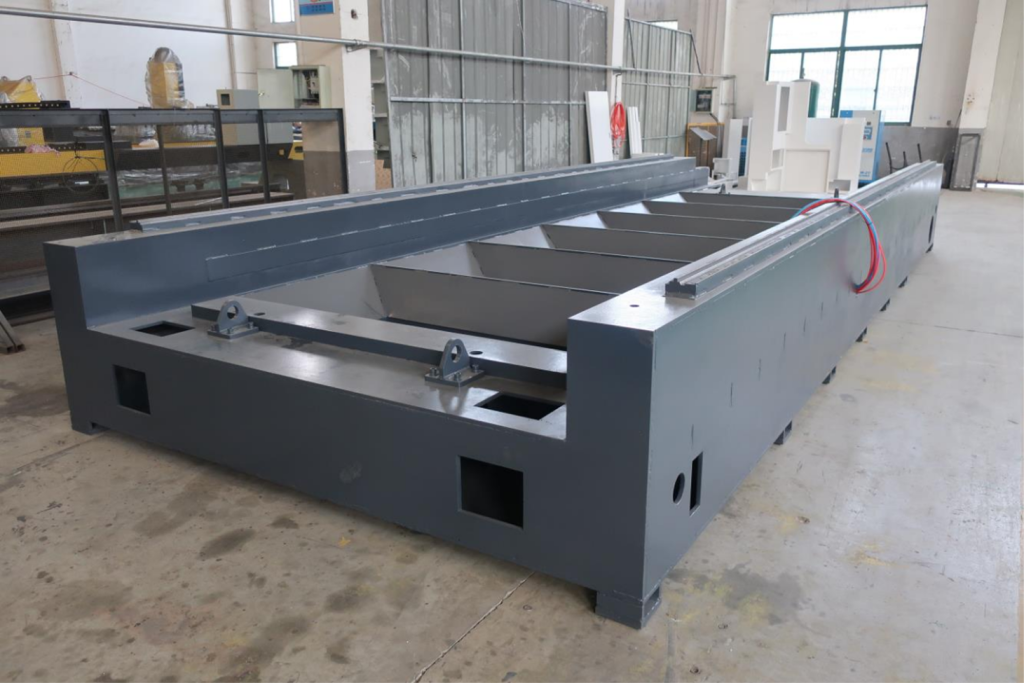

Как создаются лазерные комплексы ACCURL - станина

ACCURL имеет большой опыт исследований и разработок и проектирования компонентов с очень жесткими допусками. Инженеры ACCURL используют методы моделирования в SOLIDWORKS 3D CAD для проектировании с использованием основных расчетов для станка для лазерной резки. После моделирования приступают к изготовлению станины.

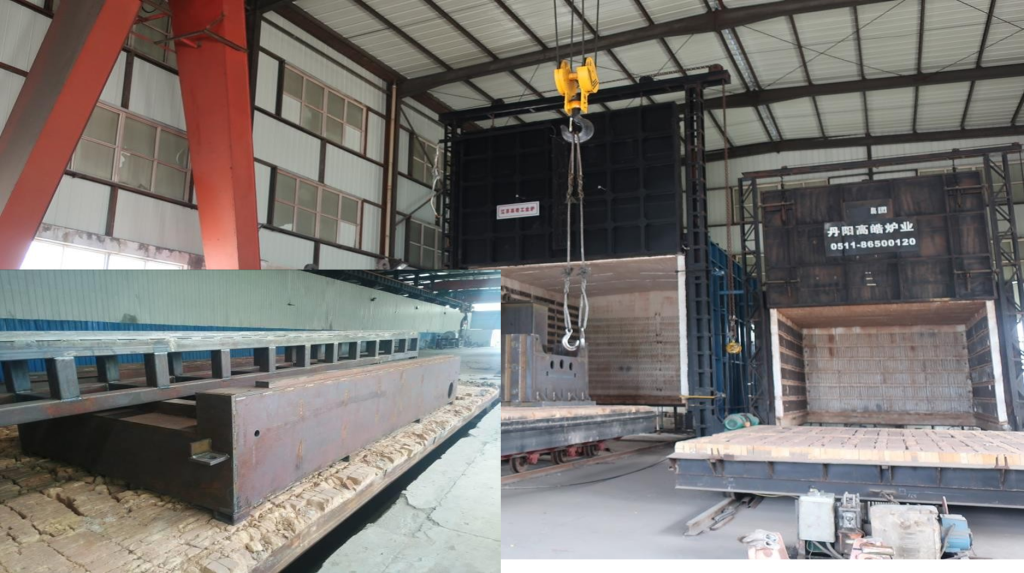

Стальные рамы ACCURL станков для лазерной резки проходят термообработку для снятия сварочных напряжений, а именно высокотемпературный отжиг при температуре более 600⁰. Они рассчитаны на годы интенсивного использования без деформации.

Преимущества:

• Очень жесткая и стабильная рама
• Электросварка высокой точности
• Использование высокотехнологичных расточных станков для изготовления деталей высокой точности.

После термической обработки станина обрабатываются на высокоточных 5-осевых обрабатывающих центрах с ЧПУ с одним установом. Благодаря этому все оси параллельны, а поверхности станка точны, что обеспечивает высокую точность и долговечность станка.

Более тяжелая рама означает меньшую вибрацию и лучшую точность. Рамы машины усилена, чтобы свести к минимуму скручивание и деформацию.

Преимущества:

• Очень жесткая и устойчивая базовая рама.
• Моделирование деформации, выполненное CAE.
• Восемь зон и канальная система удаления продуктов резки.
• Двойная синхронизированная система привода с двумя серводвигателями.
• Система привода с винтовой рейкой и наклонной шестерней обеспечивает очень плавное движение.

ACCURL разработала специальную инновационную сверхмощную станину «гравитационного» типа без квадратного соединения посередине, без экранирования в зоне резки. Благодарю этому станина не подвергается высокотемпературному воздействию, не выгорает, не прожигается, более долговечна и сохраняет жесткость конструкции. Станина имеет дополнительные ребра жесткости толщиной 20 мм, изготовленные из высокопрочной марганцевой стали.

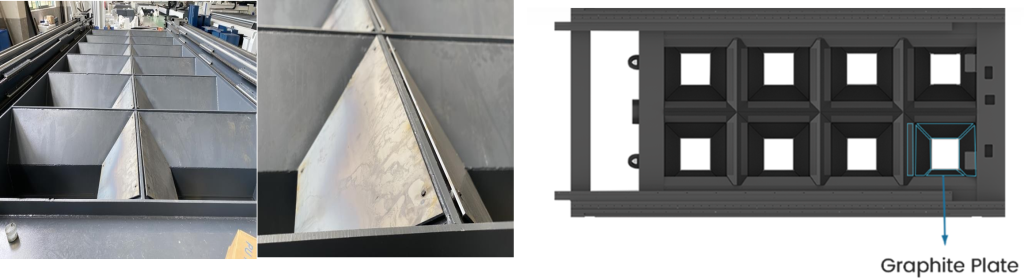

Как создаются лазерные комплексы ACCURL – защита от прожога и деформаций станины

Зона всего станка, куда может попасть лазерный луч, покрыта и графитовыми пластинами толщиной 20 мм, чтобы станина станка и рабочий стол не деформировались и не выгорели.

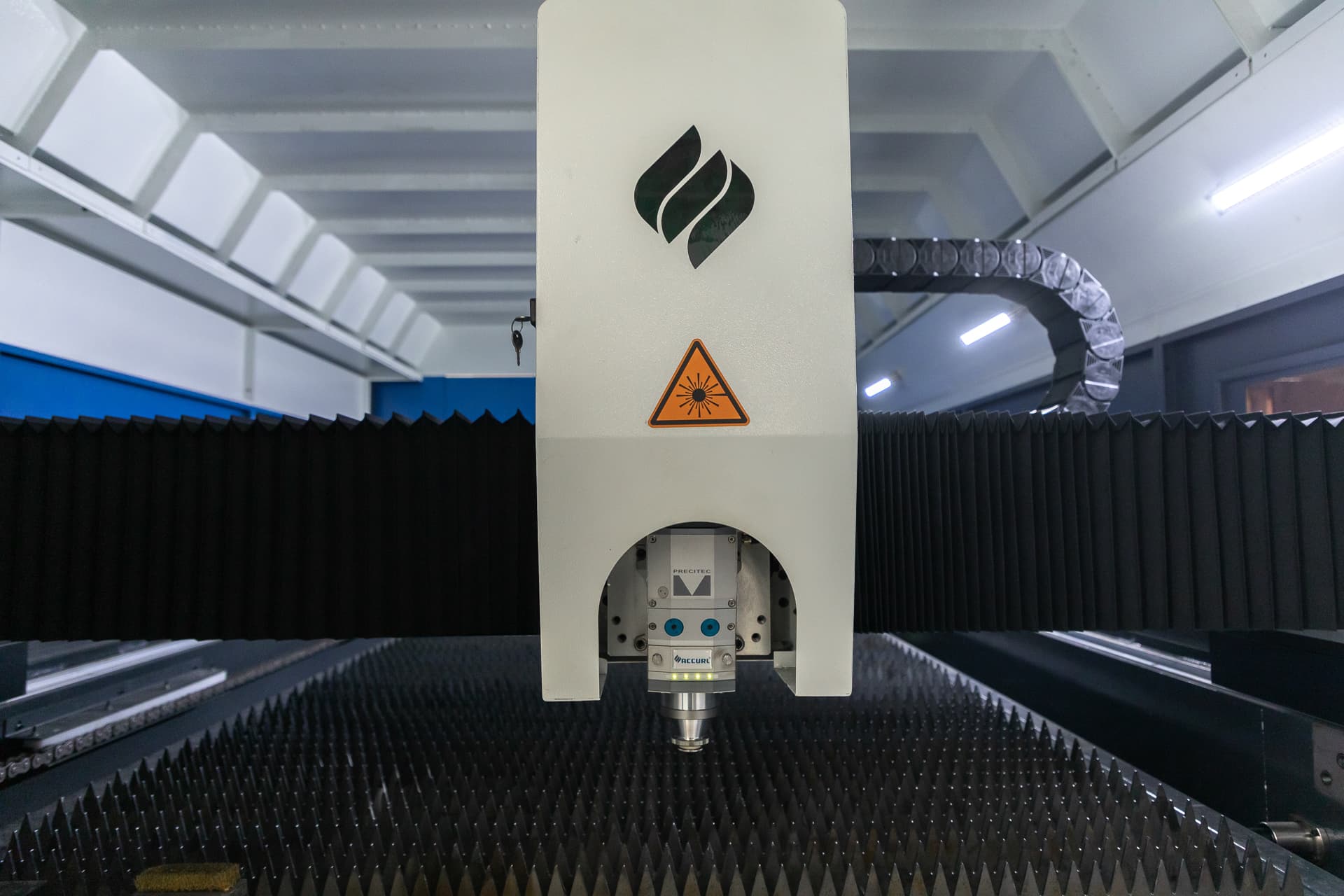

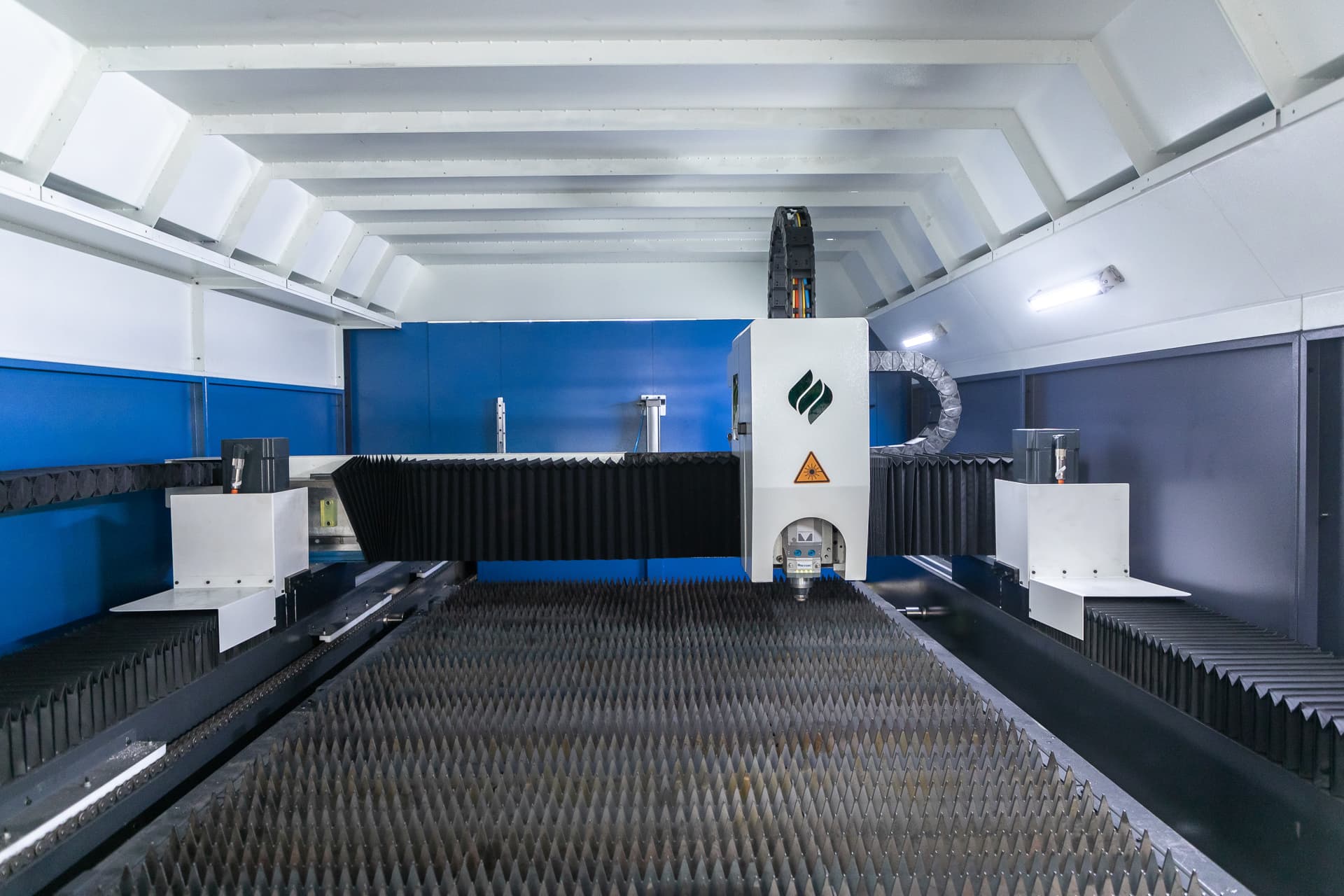

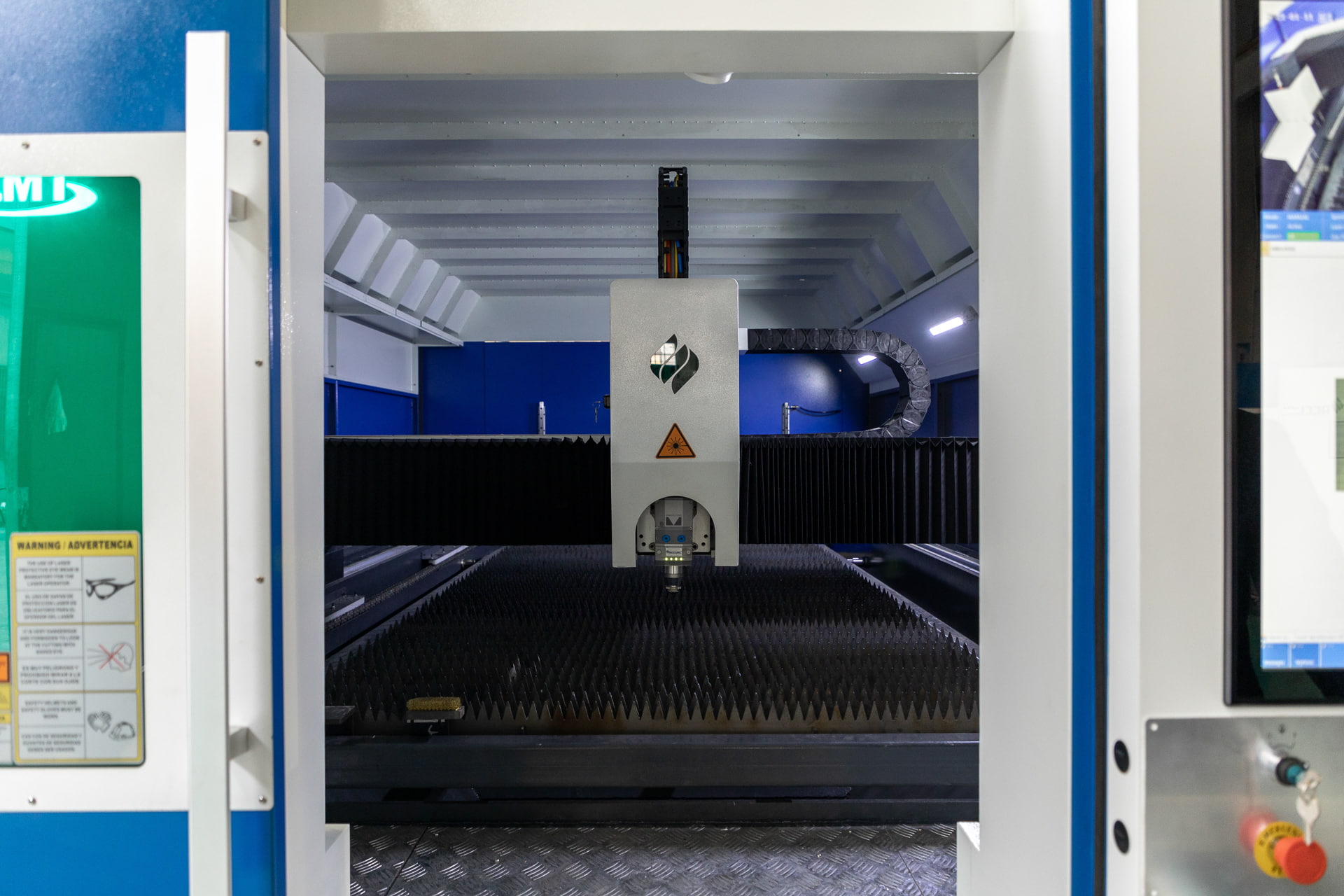

Лазерные комплексы ACCURL – АЛЮМИНИЕВАЯ ПОРТАЛЬНАЯ КОНСТРУКЦИЯ

Высокотехнологичная алюминиевая портальная балка ACCURL® отливается в специально изготовленной 10-тонной стальной форме. Это обеспечивает лучшую жесткость при 50% веса от традиционных железных порталов, обеспечивая более высокое ускорение при меньшей инерции.

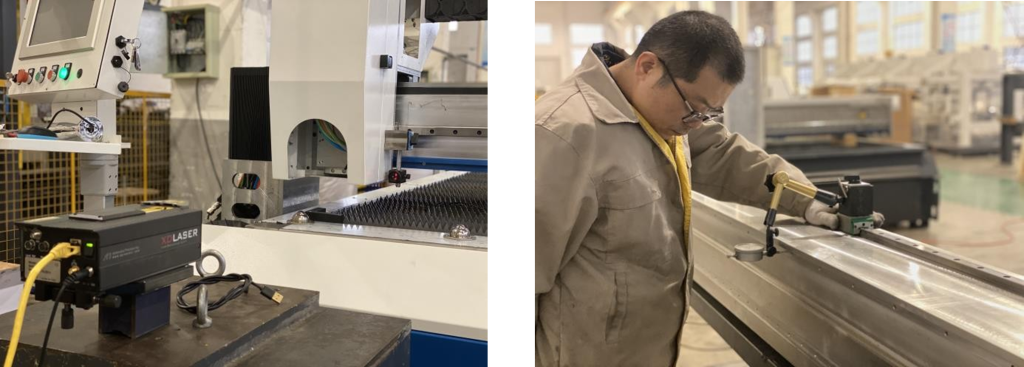

ACCURL Использует немецкий лазерный интерферометр, что позволяет регулировать точность линейной работы машины для обеспечения точности механической структуры до 0,01 мм.

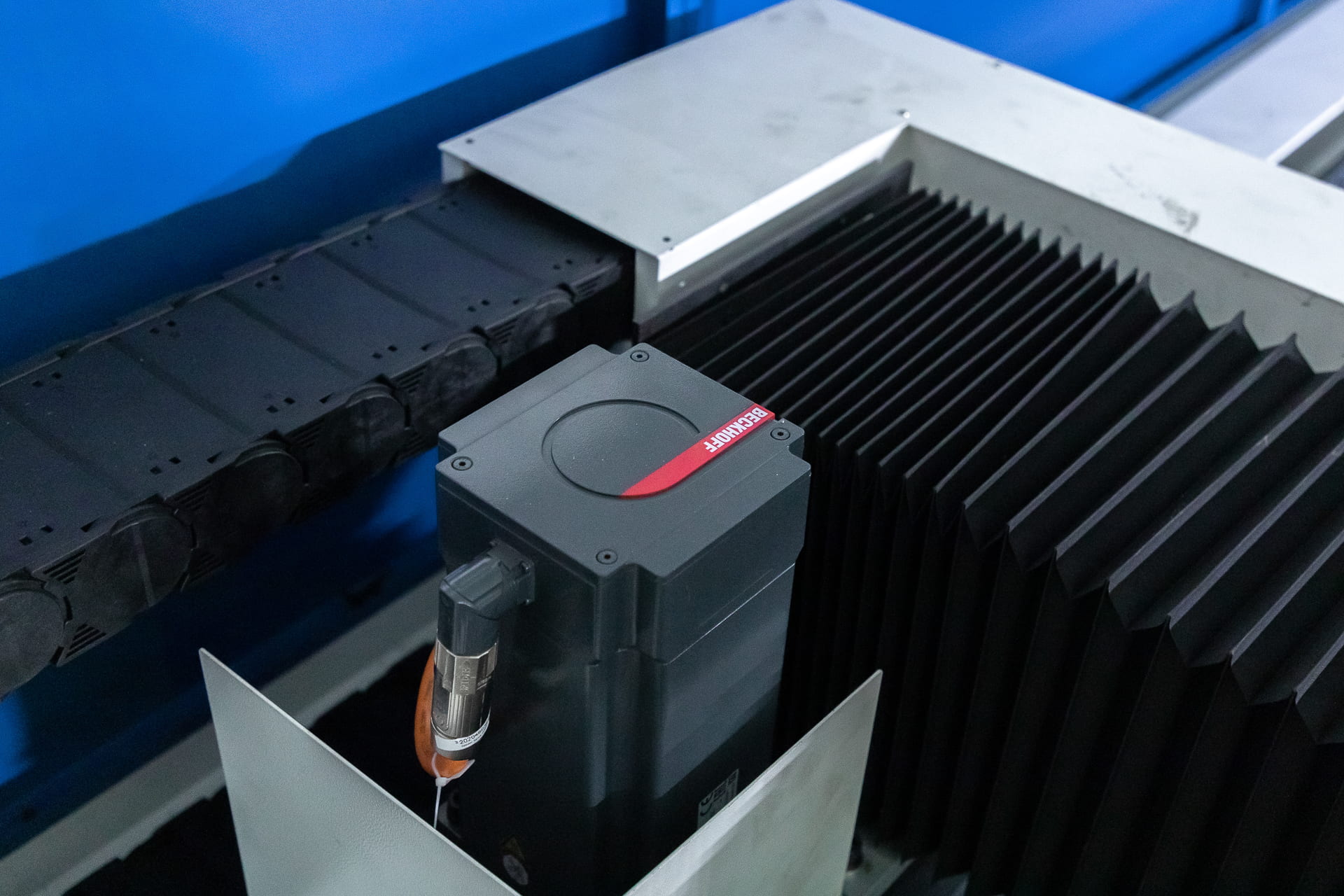

Лазерные комплексы ACCURL – СИСТЕМА ПРИВОДОВ И ПЕРЕМЕЩЕНИЙ

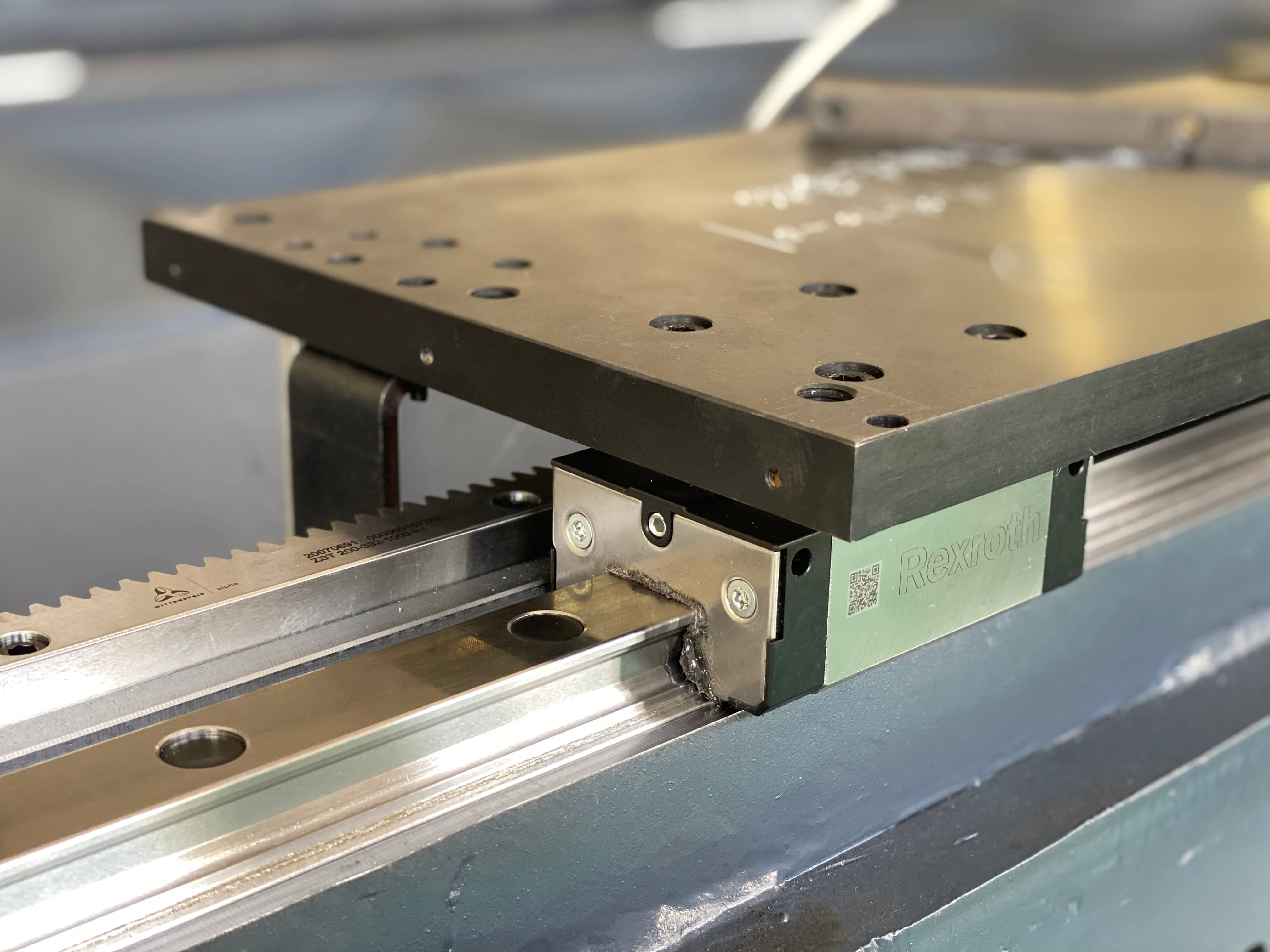

Балка установлена на паре прецизионных линейных направляющих REXROTH, а прецизионное производство позволило создать самые качественные линейные системы, доступные сегодня.

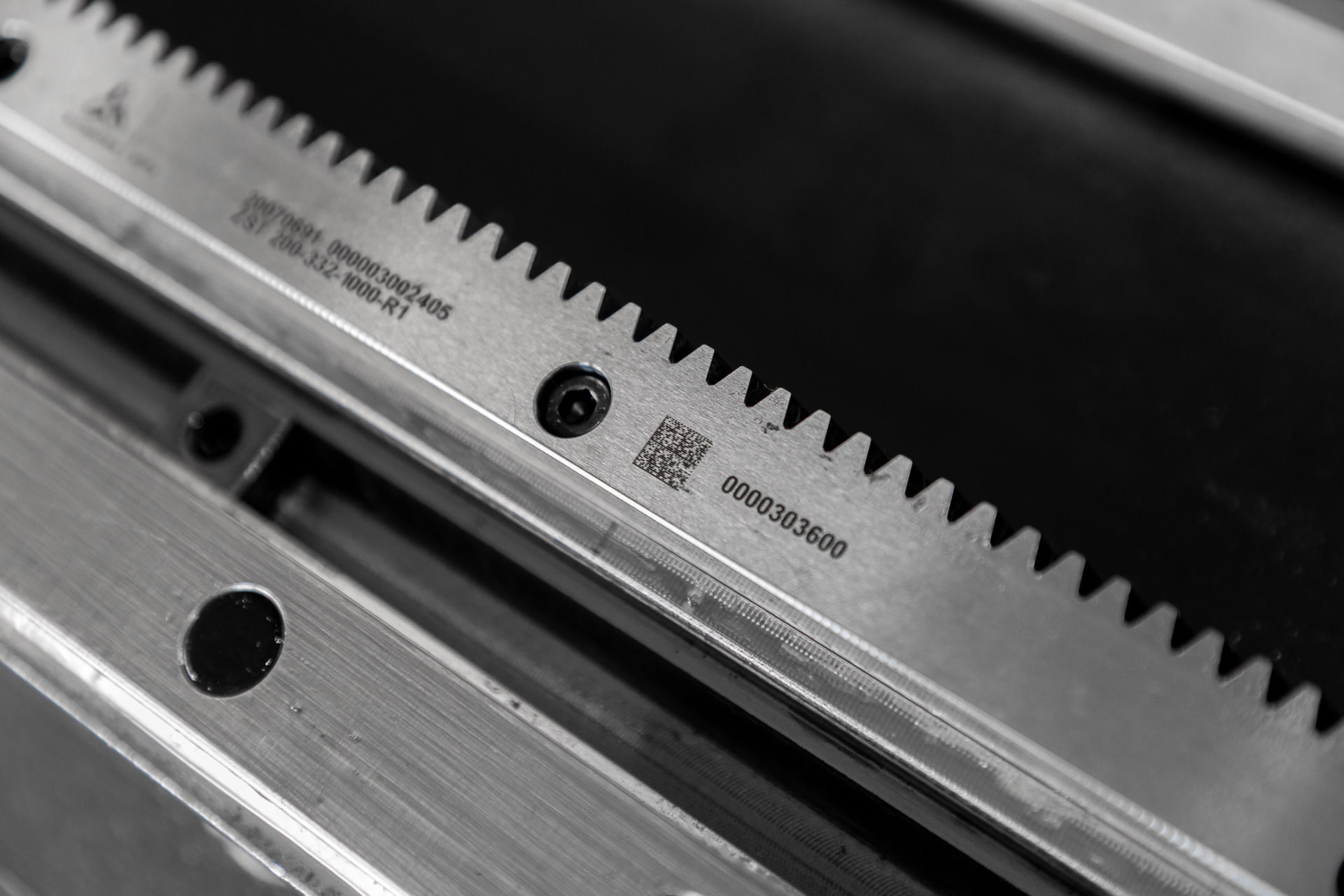

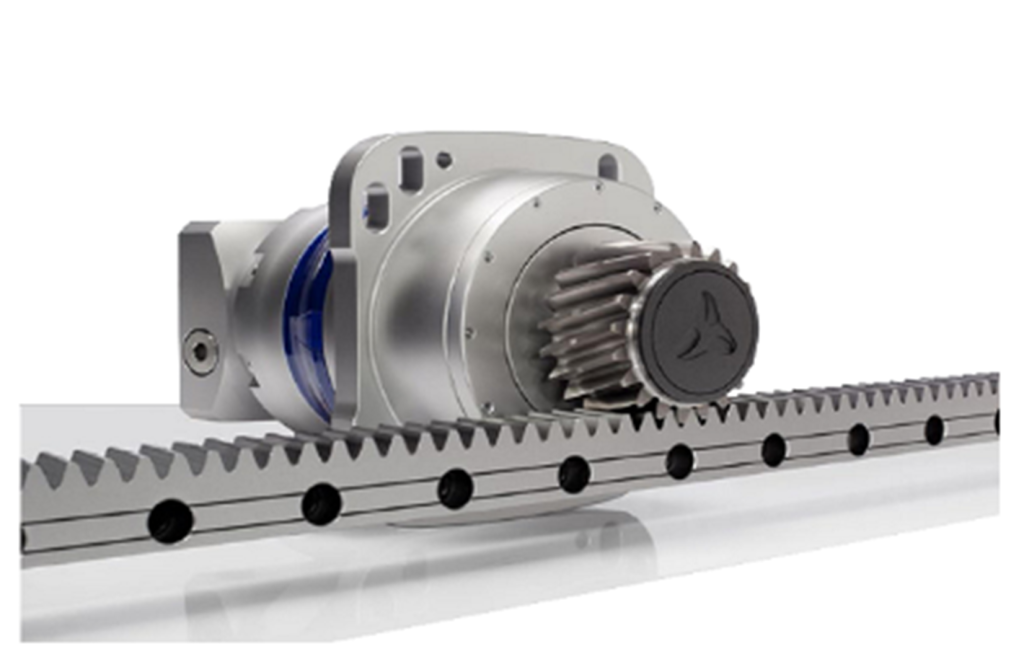

Перемещение по осям X, Y достигается с помощью зубчатой рейки ALPHA. Между двигателем и шестерней нет промежуточных элементов, передающих нагрузку, которые в противном случае могли бы привести к потерям точности.

MasterLINE оснащен передовой немецкой разработкой, высокоскоростными серводвигателями EtherCAT и приводами от BECKHOFF.

ACCURL® Laser использует лучшие немецкие рейки и шестерни от ALPHA. Высокоточные двухсторонние закаленные винтовые рейки с модульным шагом позволяют достичь очень высокого ускорения и синхронизированной скорости 180 м/мин.

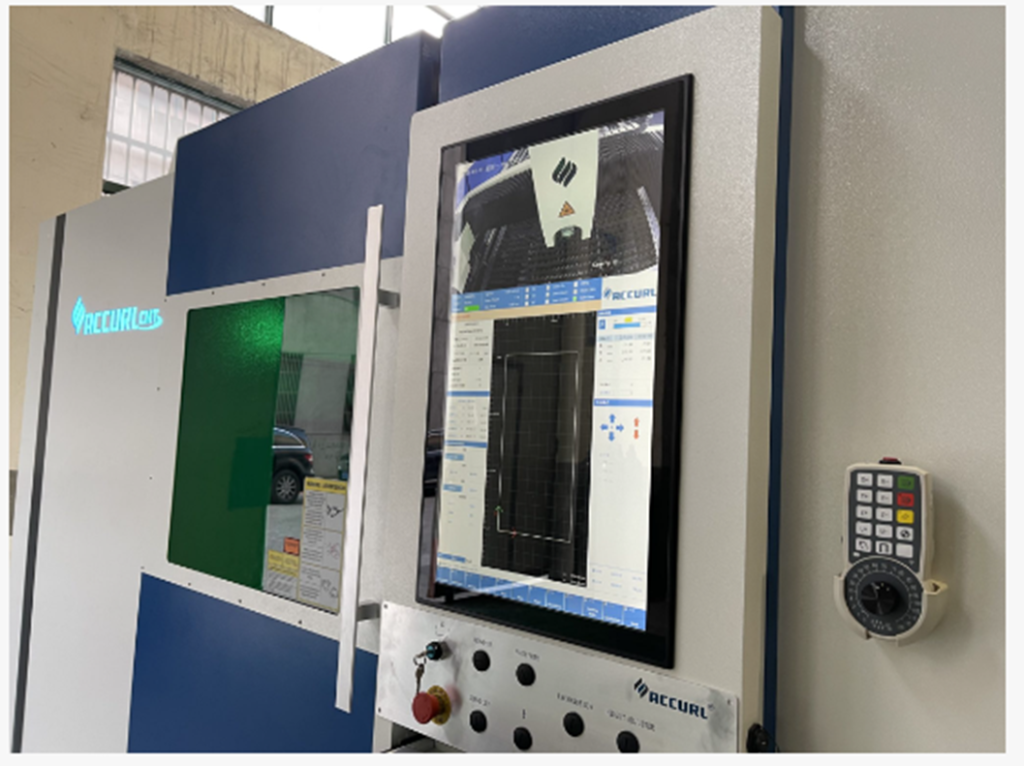

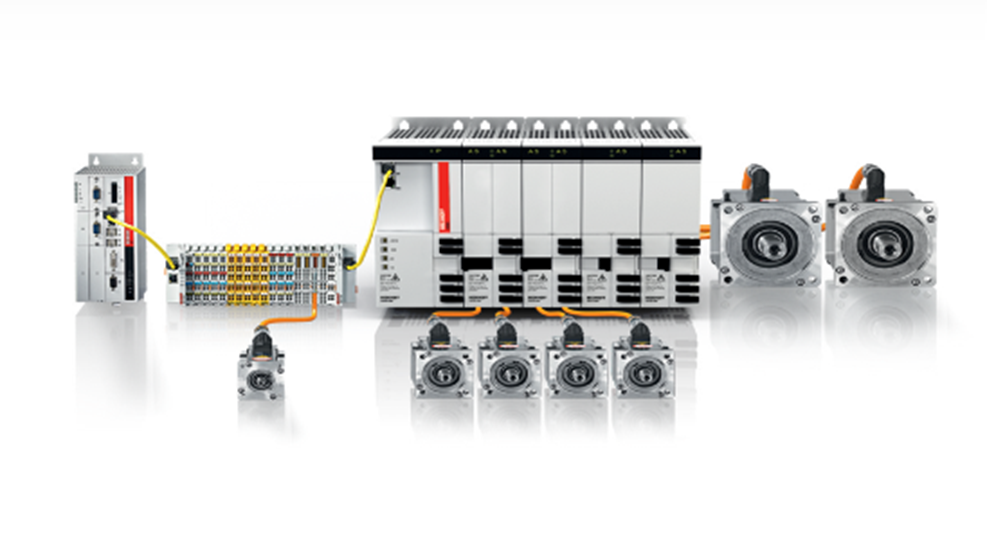

Лазерные комплексы ACCURL – Стойка управления BECKHOFF или HYPCUT

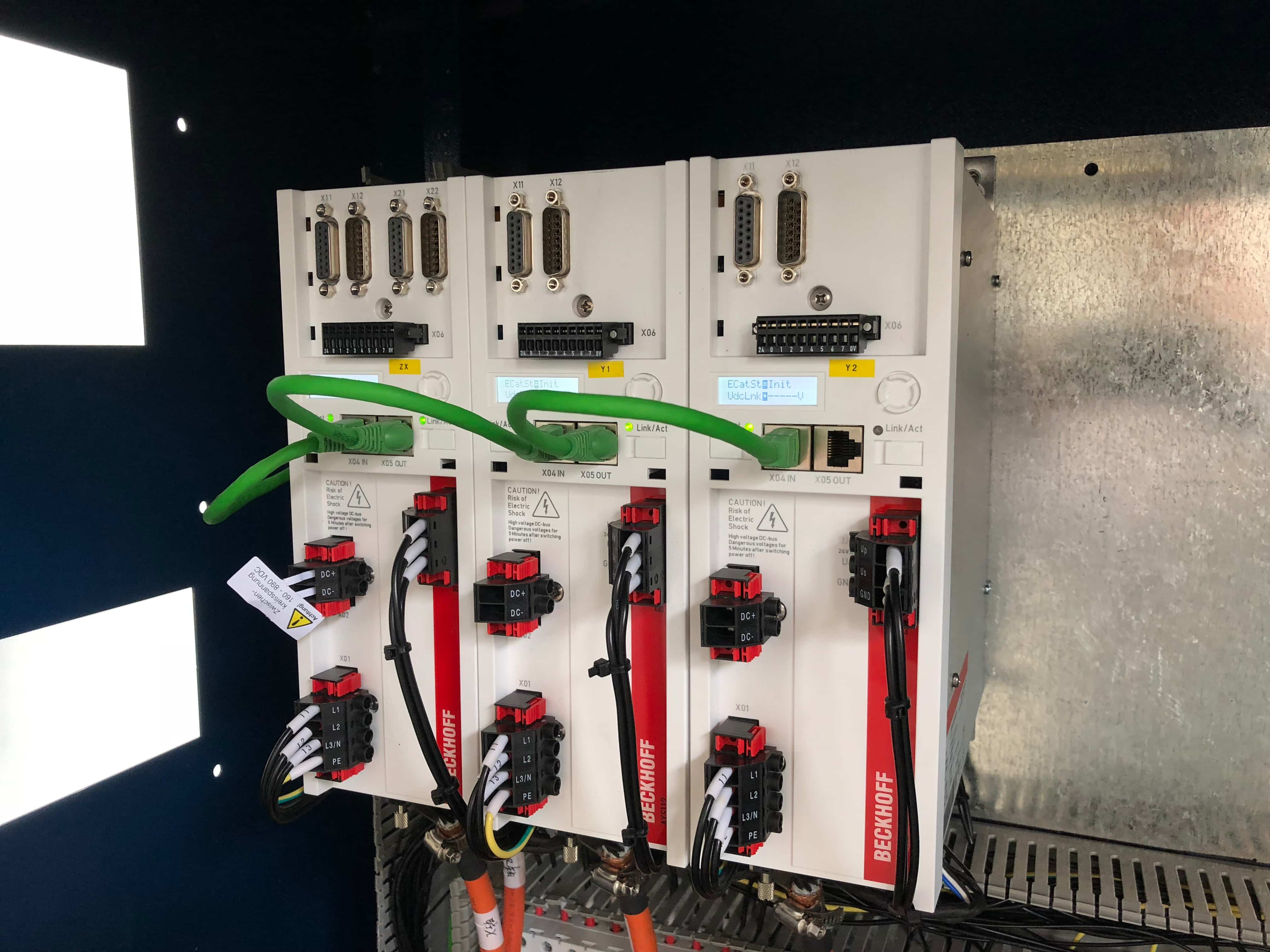

ACCURL ® MasterLINE совместим с новейшим решением BECKHOFF для управления: выбор лучших компонентов гарантирует лучшее удобство использования и более высокую степень надежности с течением времени. Система может быть подключена к локальной сети компании для обмена данными и обеспечивает быструю и простую настройку производства и безопасное подключение к Интернету (VPN) для получения удаленной помощи в случае необходимости.

Преимущества:

• Процессор INTEL® Core (TM) i5-6500 - 8Gb RAM - CPU 3.20 GHz.
• ЖК-дисплей TFT XVGA 21-дюйм с антибликовым покрытием с сенсорным экраном.
• Пользовательская высокоскоростная связь EtherCAT
• Клавиатура, устойчивая к царапинам, масло- и кислотостойкая, с защитой IP65.

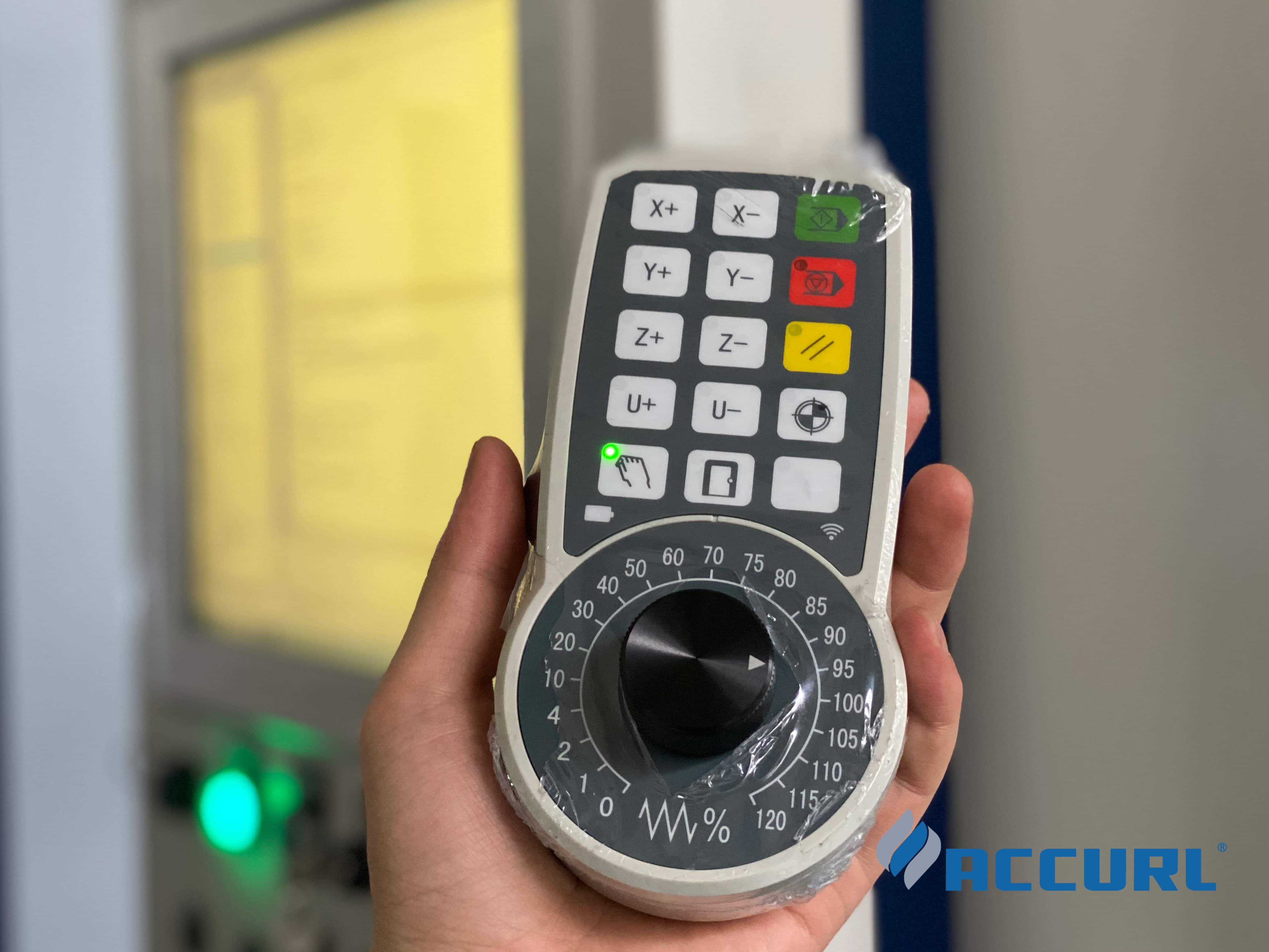

• Ручное перемещение всех осей с помощью джойстика.
• Динамическая и интегрированная регулировка высоты режущей головы.
• Система защиты от столкновений.
• Автоматическая функция обнаружения листового металла на рабочем столе.

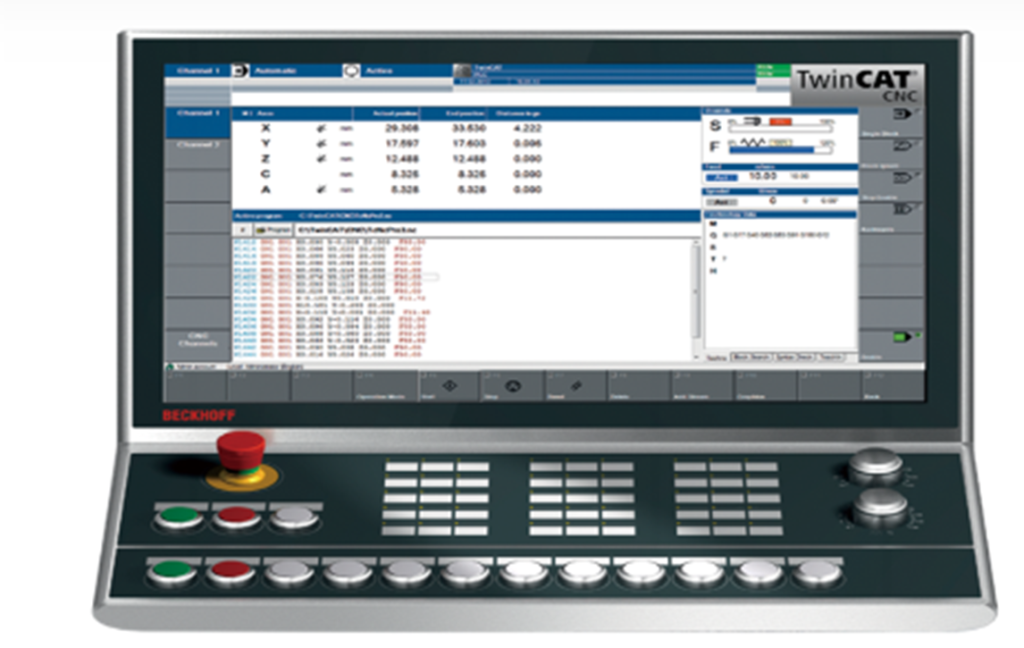

Лазерные комплексы ACCURL – Стойка управления BECKHOFF

Контроллер Beckhoff имеет интерфейс для оператора от Accurlи полную базу данных резки для всех стандартных операций резки. База данных включает параметры резки стандартных материалов (сталь, нержавеющая сталь, алюминий) для различных диапазонов толщины.

Программное управление

Быстрый выбор программы с исчерпывающей функцией предварительного просмотра, доступной также в режиме реального времени.

Лазерные комплексы ACCURL – Программное обеспечение Libellula

Благодаря встроенному CAD и оптимальным образом для последующей обработки. Эксклюзивной технологии One-Click, Libellula.CUT моментально создает или импортирует геометрические детали с любой другой платформы для обработки, автоматически оптимизируя профили и размещая их

Формула победы:

+Автоматизация + Интеграция + Эффективность + Производительность – Время обучения и программирование = Libellula.CUT.

Лучшее из технологических исследований Libellula в мощном и интеллектуальном приложении, сокращающем время обработки.

В Libellula.CUT инженеры-программисты и аналитики объединили лучшие технологические ноу-хау Libellula в области резки листового металла:

• Быстрое и интуитивно понятное обучение
• Полная автоматизация доступна на каждом этапе процесса программирования
• Возможность управлять всеми режущими машинами с помощью одной системы
• Оптимизация траектории резки и управление для конкретных технологий резки
• Уменьшение количества точек прожига
• Гарантия качества обработанных деталей
• Оптимизация размещения с помощью системы [ISA] и уменьшение количества брака
• Оптимизирована генерация раскроя на неровных обрезках
• Управление автоматическими линиями FMS и/или ручными операциями
• Автоматическая резка «скелета»
• Системы управления погрузочно-разгрузочными и сортировочными системами

Дополнительный модульв программном обеспечении для управления производством:

• Оптимизирована информация для компаний с дополнительными модулями Libellula «Total Integration»
• Управление заказамм с опцией mod.ORDER module
• Управление складом и набором различных остатков с опцией мод.STORAGE

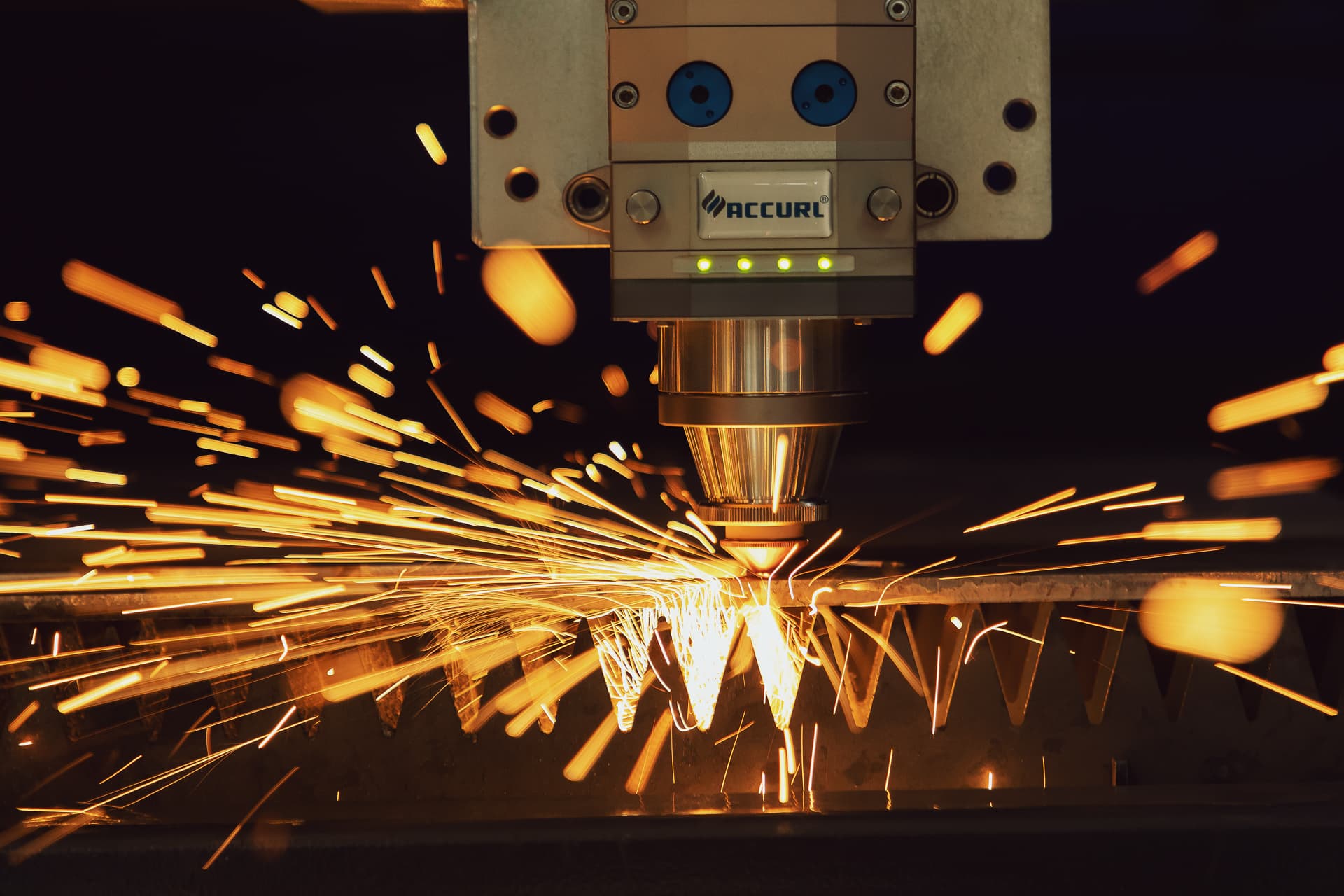

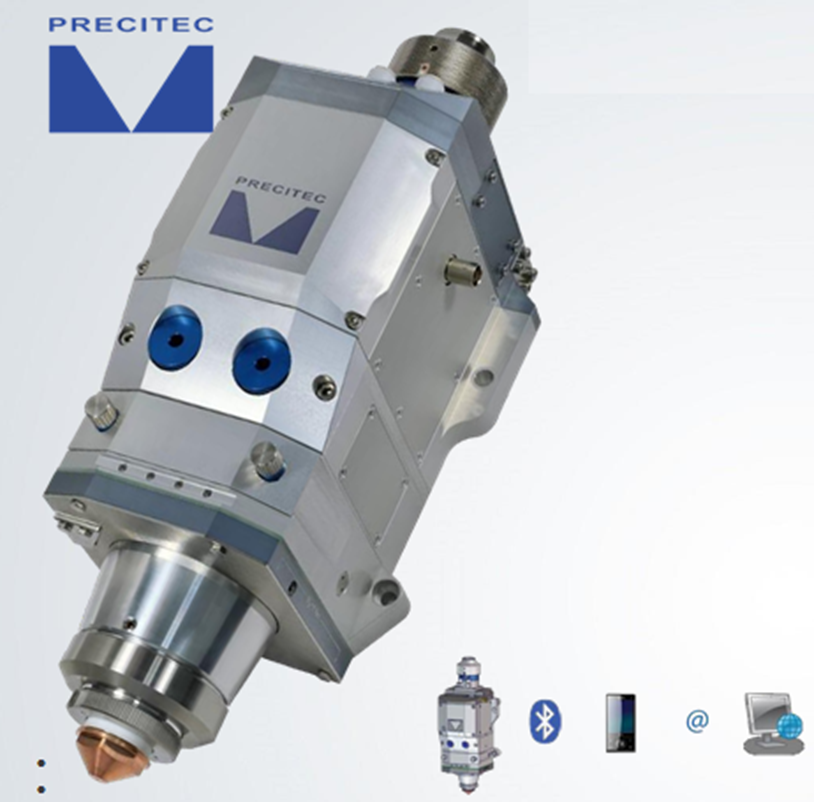

Лазерные комплексы ACCURL – режущая голова Precitec

Precitec предлагает высококачественные индивидуальные решения для всех требований и концепций для станков в 2D-лазерной резке и завоевал мировое признание как лидер рынка в области оптики для резки, технологий датчиков расстояния и мониторинга процессов.

Режущая голова ProCutter Zoom 2.0 обеспечивает максимальную и гибкую производительность в минимальном пространстве. Голова генерирует идеальный луч для всех материалов любой толщины при мощности лазера до 12 кВт и поэтому является идеальным универсальным устройством для вашей системы.

Преимущества:

• Моторизованная регулировка положения фокуса
• Зум-оптика для автоматической регулировки диаметра фокуса
• Бездрейфовое, быстродействующее измерение расстояния
• Постоянный контроль защитного окна
• Полностью пыленепроницаемый тракт луча с защитными окнами
• Автоматизированный прожиг с помощью PierceTec
• Водяное охлаждение с помощью CoolTec
• Светодиодный индикатор рабочего состояния
• Контроль давления в районе сопла (газовая резка) и в головке

Лазерная резка в диапазоне средних мощностей

ProCutter Zoom 2.0 в зависимости от толщины металла, управляет размером луча и фокусным расстоянием. Возможно увеличить ширину резки, для легкого выдувания плавящегося материала.

Режущая головка с автоматической регулировкой лазерного луча, изменяеямого в зависимости от толщины материала и заданной скорости резки.

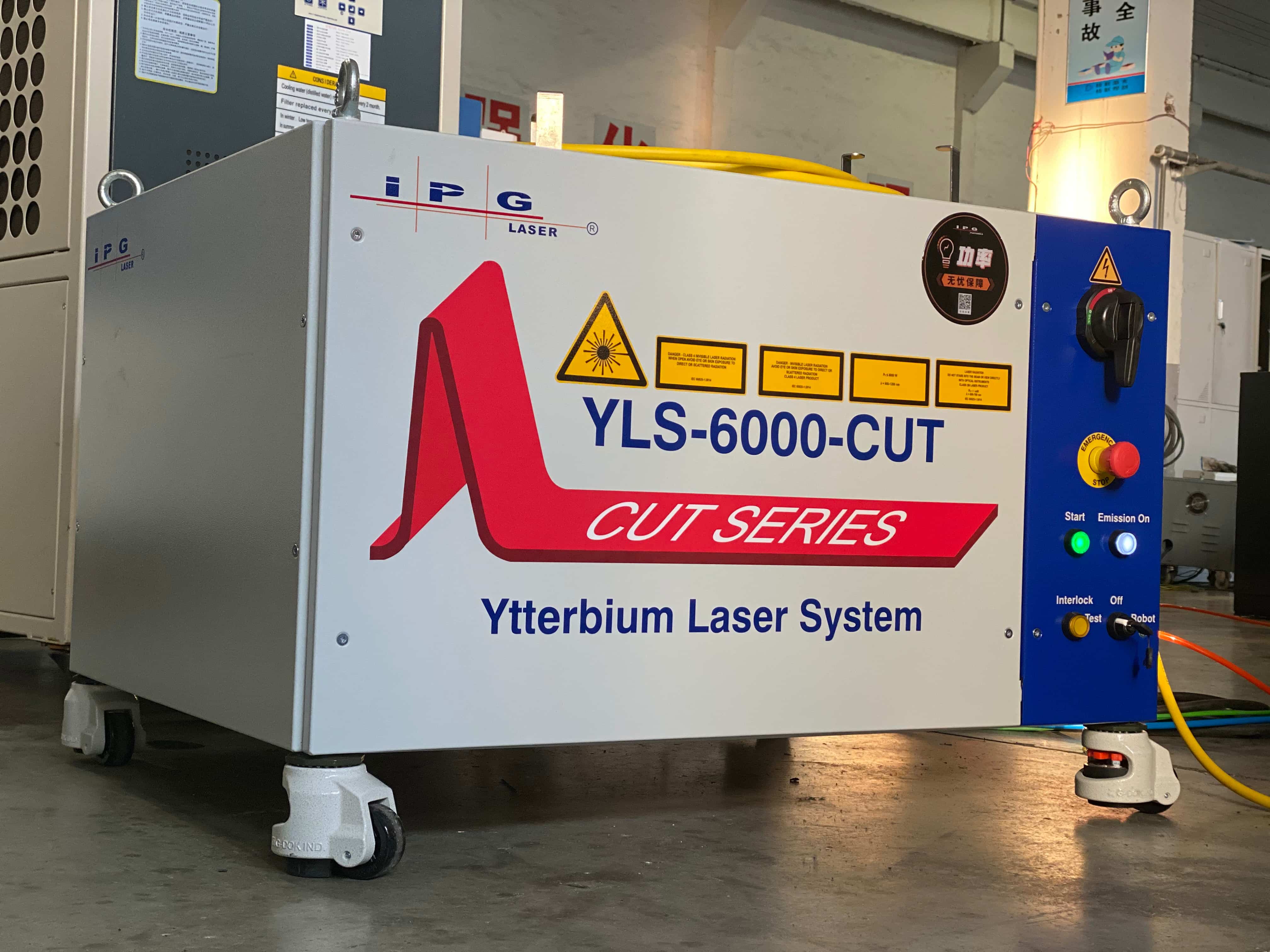

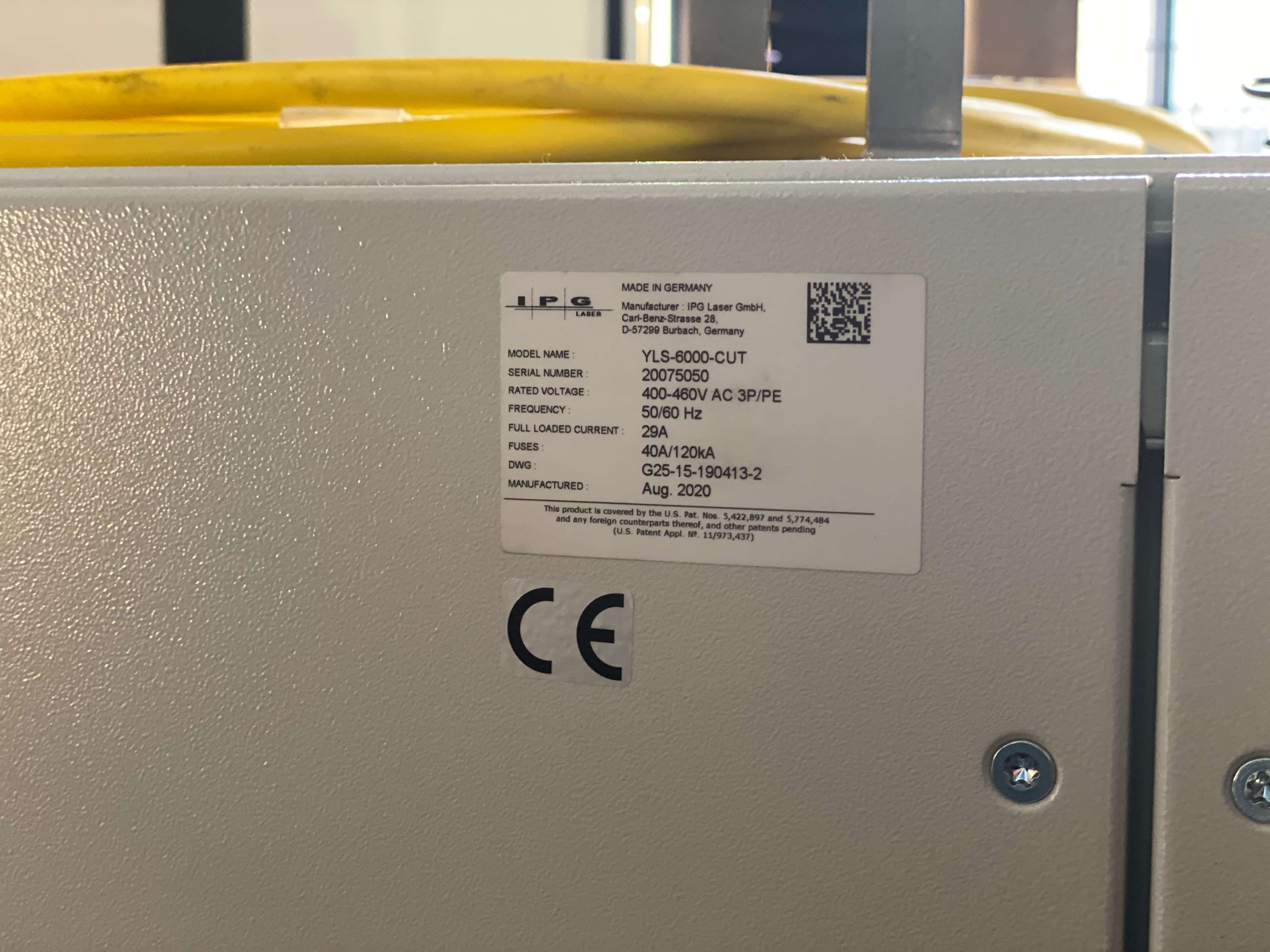

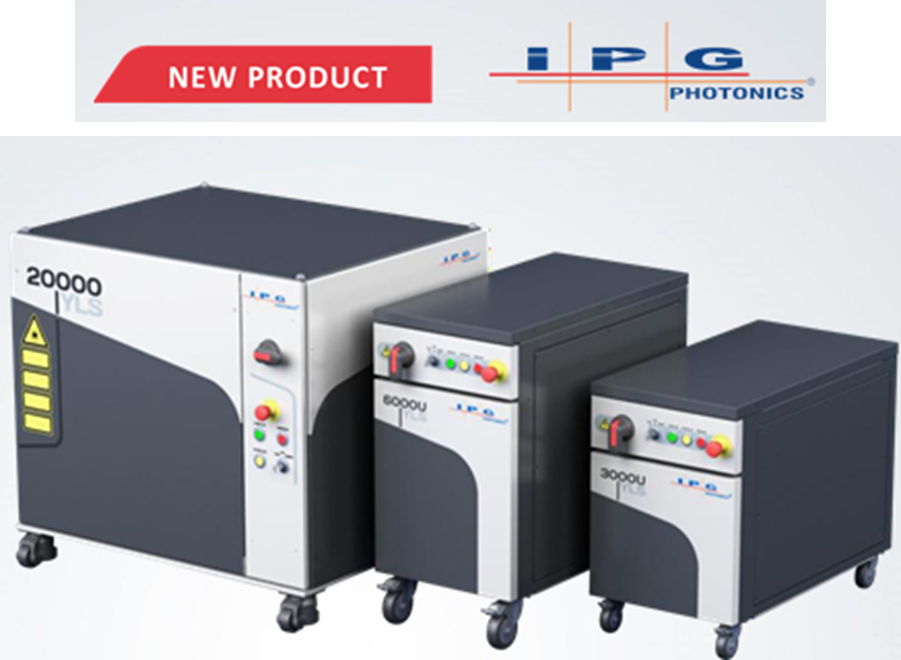

Лазерные комплексы ACCURL – источник лазерного излучения IPG

Источник волоконного излучения представляет собой отдельный блок, не связанный с машиной; это облегчает конструкцию лазерных систем для высокоскоростной резки тонких материалов и высококачественной резки толстых материалов. Лазерный источник включает в себя систему связи с блоком управления и замкнутым контуром охлаждения.

• Особенности источников IPG заключаются в следующем:
• Прямое управление всеми функциями волоконного лазера
• Синхронизированное управление лазерным источником
• Общий контроль мощности
• Высокоскоростная перфорация
• Функция обработки кромок
• Библиотека данных для резки
• Резка высокоскоростным оптоволоконным лазером
• Эффективность сетевой розетки >40%
• Экономичная система резки
• Эксплуатация без обслуживания
• Доступные размера волокна 50, 100, 150 или 200 мкм
• Выходная мощность непрерывного излучения до 30 кВт
• Новая конструкция волоконных блоков с 3-кратным увеличением порога мощности повреждения, что обеспечивает повышенную надежность.

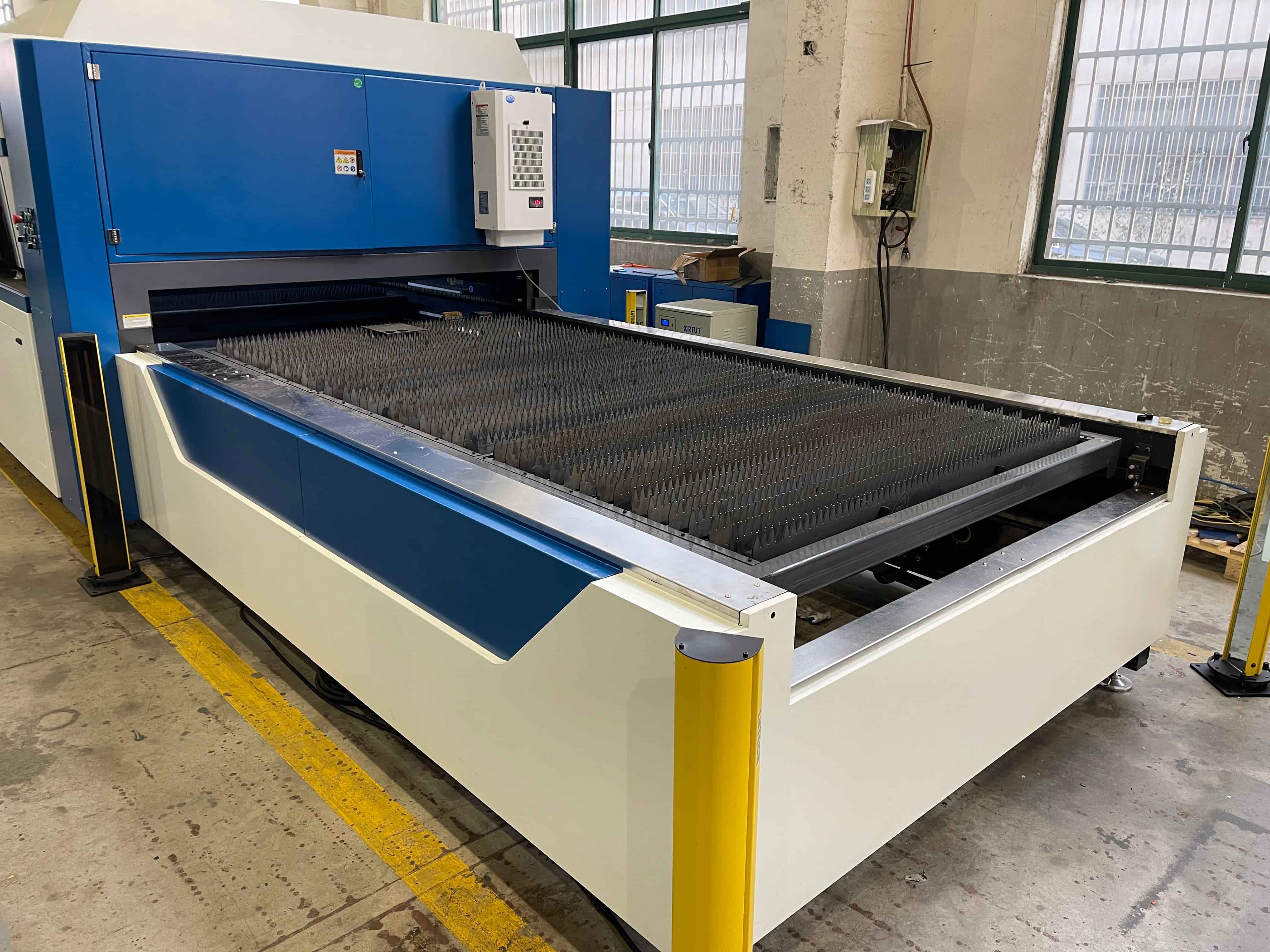

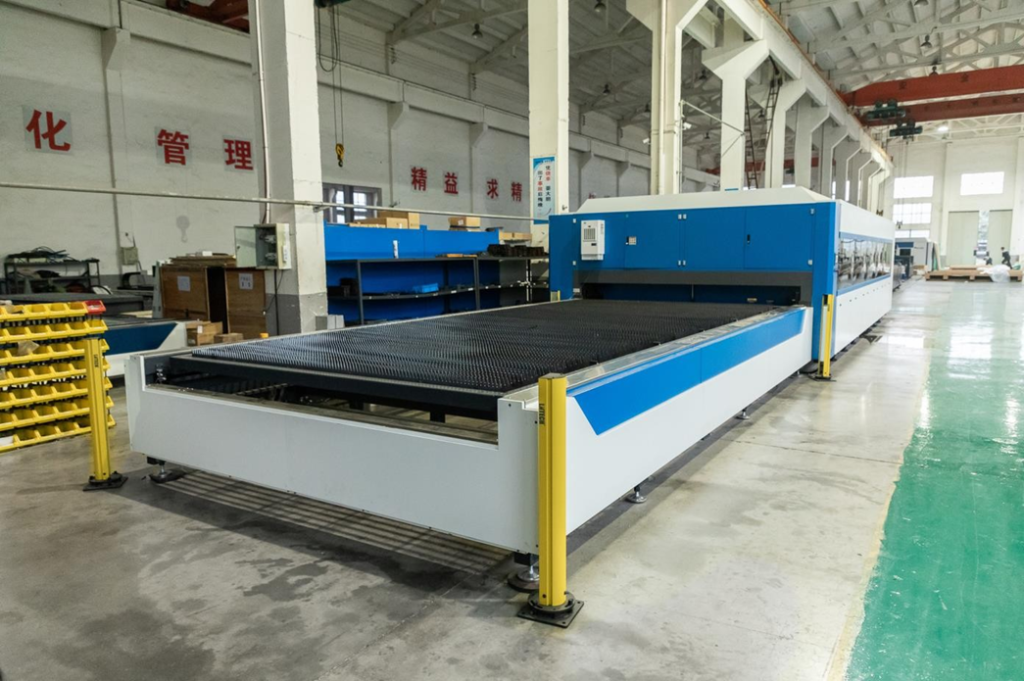

Лазерные комплексы ACCURL – автоматическая смена рабочих столов

Система с 2-мя рабочими столами предназначена для повышения производительности и минимизации времени подготовки материала. Устройство смены столов позволяет загружать листы металла или выгружать готовые детали на один стол, пока на другом столе происходит раскрой .

Имеющиеся челночные столы на всех моделях машин полностью электрические и не требуют технического обслуживания: не требуется гидравлическое масло, а смена столов происходит быстро, плавно и с низким энергопотреблением.

Проведя независимые исследования ACCURL разработали и запатентовали модульную конструкцию рабочего стола. Стол легко разбирается, не мешает производству, эффективен и экономит время, безопасен в обслуживании.

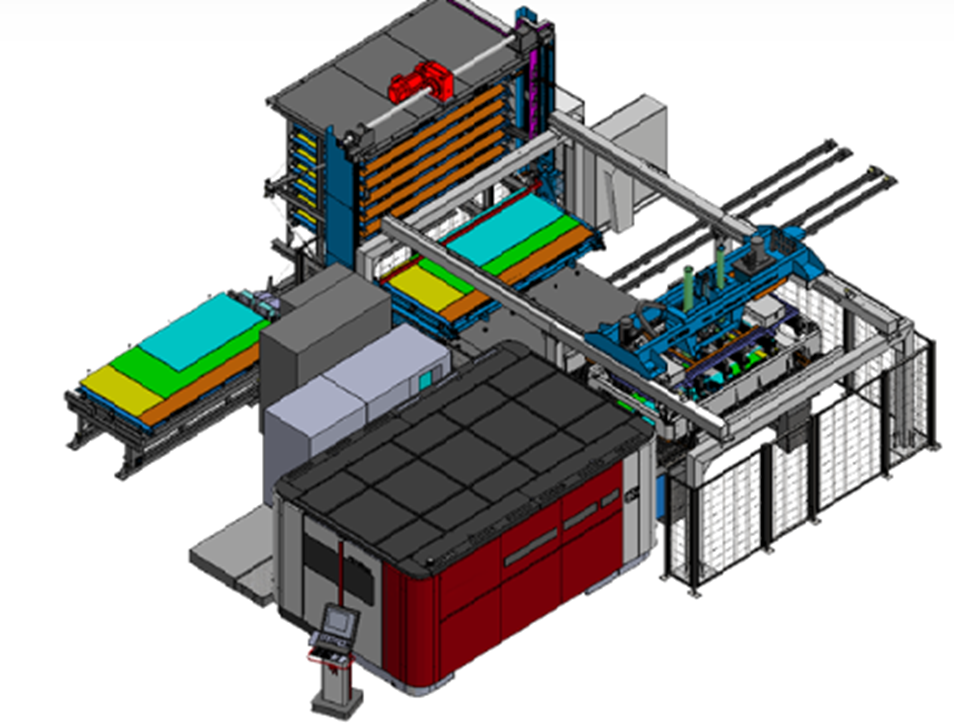

Лазерные комплексы ACCURL – автоматические системы загрузки/выгрузки

ACCURL Loader & Unloader BRG System 2.0 — это автоматизированное решение, которое наилучшим образом оптимизирует поток материала, повышая как безопасность работы, так и безопасность процесса. Предлагаемые решения варьируются от простой операции до полностью автоматизированной работы.

Преимущества:

• Быстрая обработка заказа, так как автоматическая загрузка и выгрузка сокращают время подготовки.
• Значительно более широкое использование машин при незначительном увеличении капиталовложений.
• Доступ к производству деталей с минимальным ручным трудом.

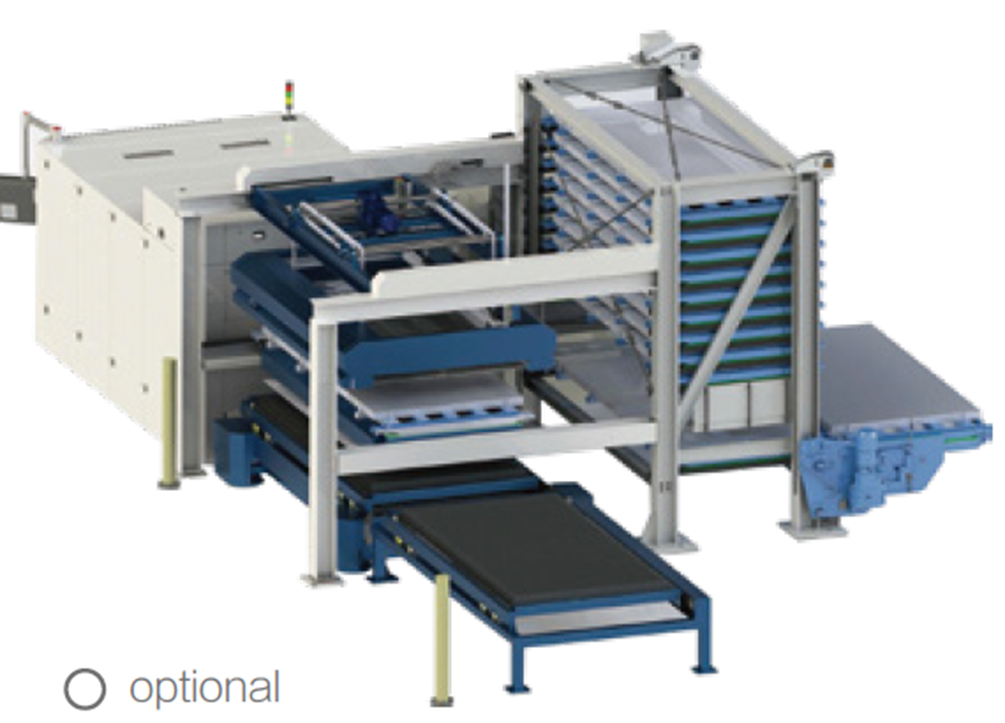

Система сортировки и загрузки материалов Smart-Tower.

Возможность расширения обеспечивается системой загрузки листов и системой смены поддонов обработанных листов. Автоматическая система загрузки и разгрузки может быть интегрирована после установки станка и доступна для всех конфигураций машины.

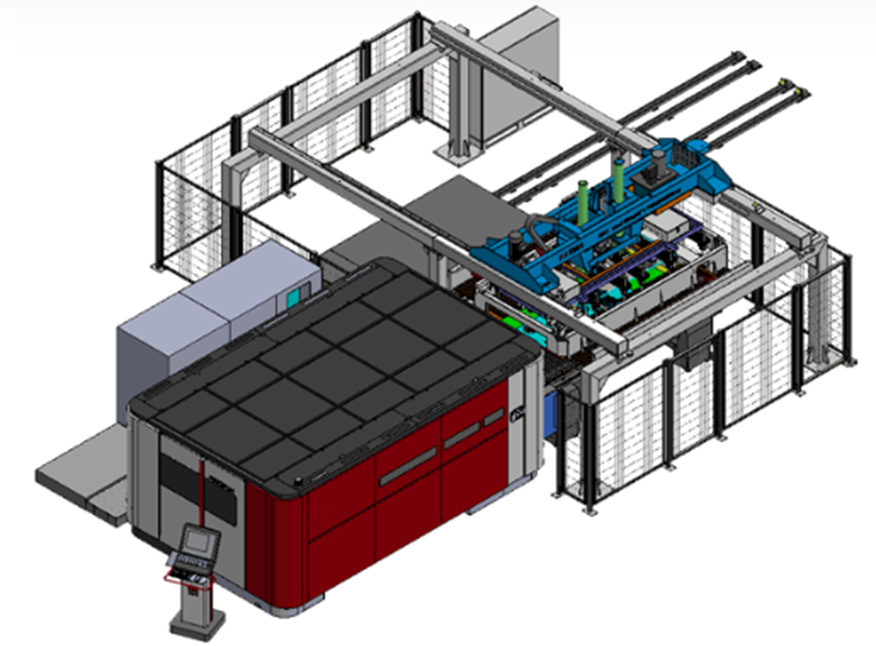

Автоматическая система загрузки и разгрузки Smart-Lifter.

Дополнительная автоматизация и гибкость могут быть достигнуты за счет добавления одной или двух башен для хранения листов на стороне загрузки и разгрузки. Это открывает путь к полностью автоматизированному производству.

В связи с постоянным развитием продукции ACCURL оставляет за собой право изменять любые технические характеристики и размеры
