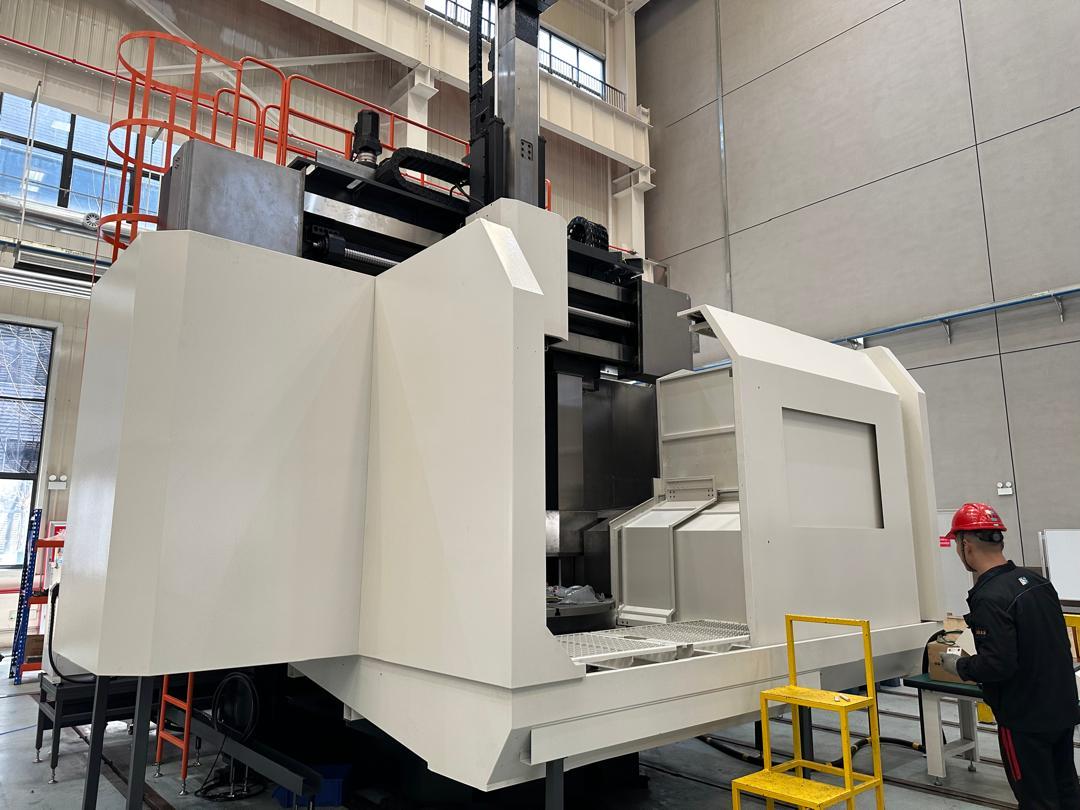

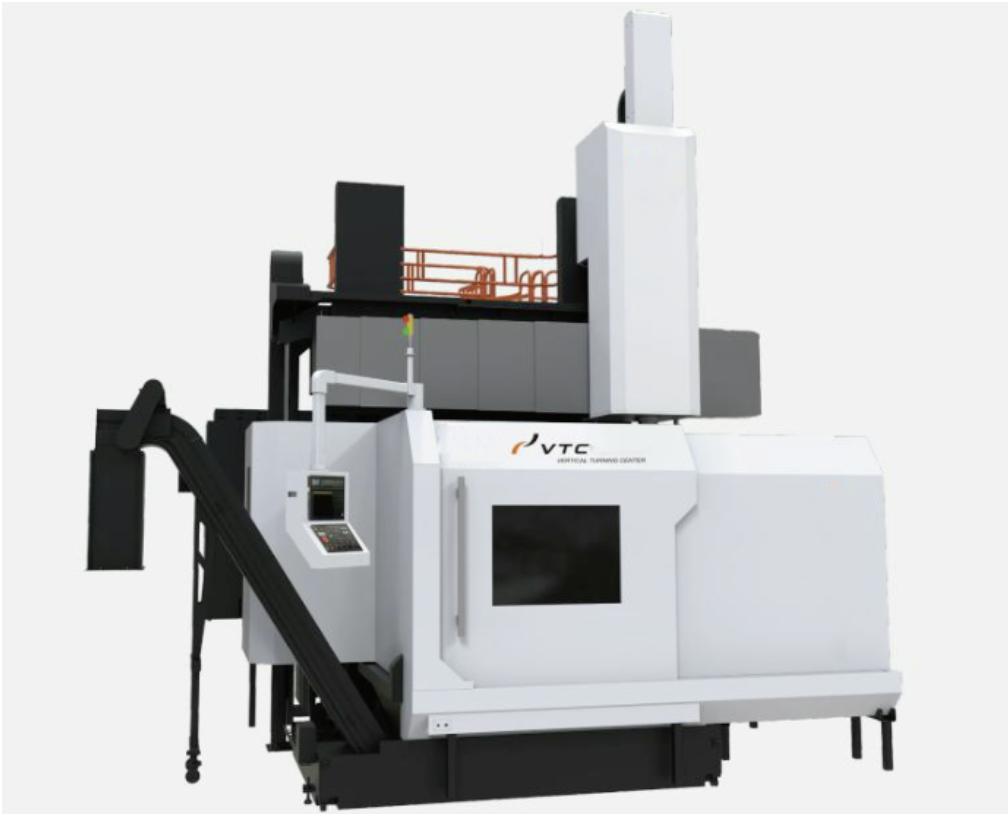

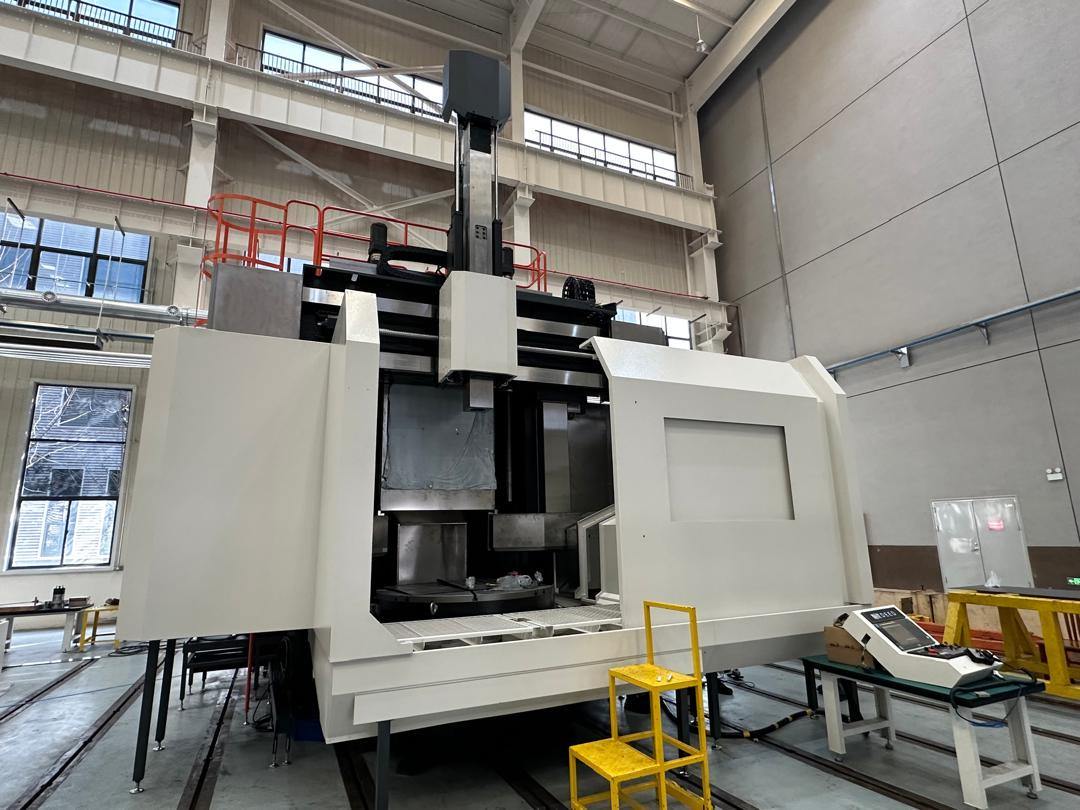

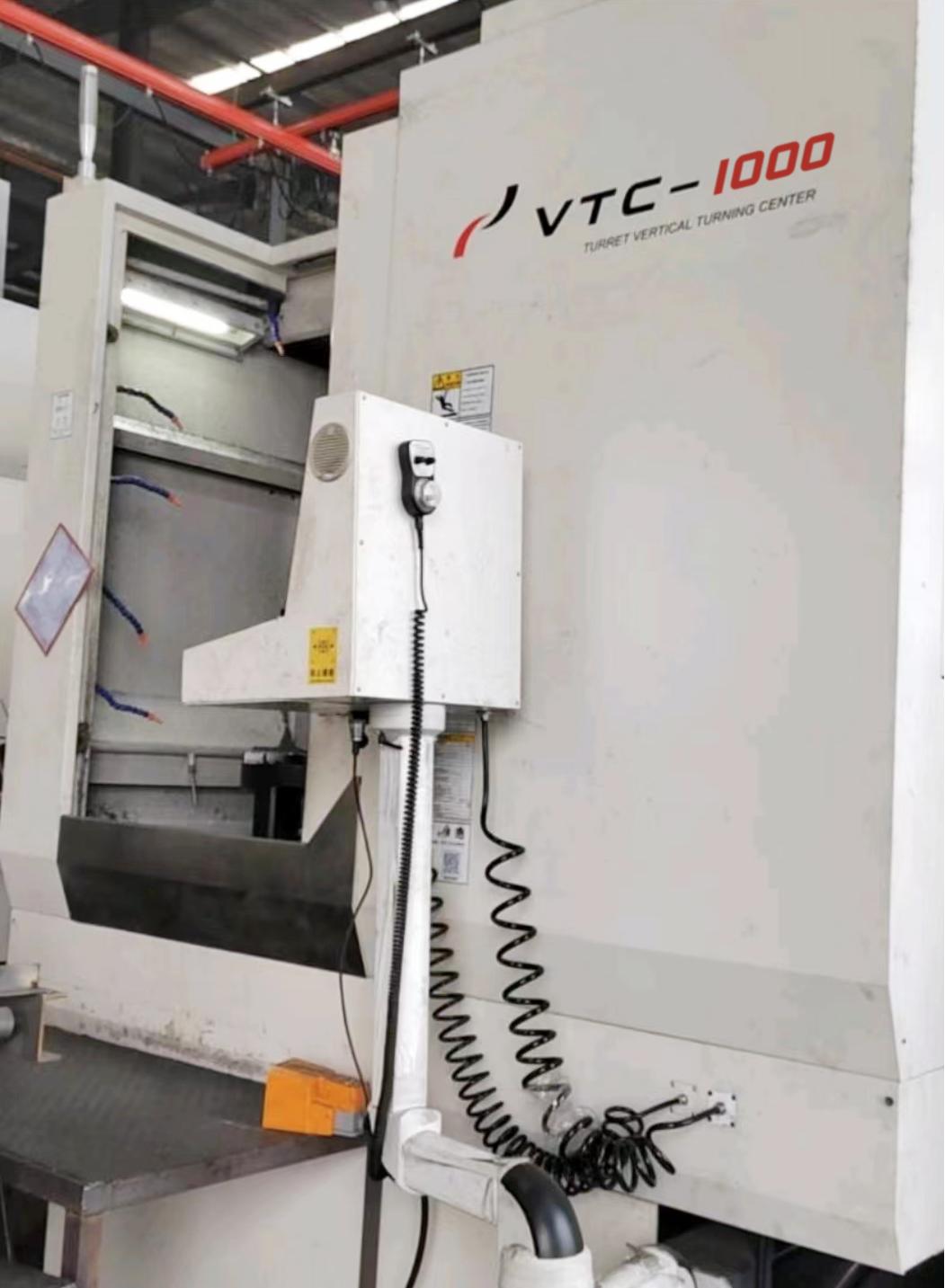

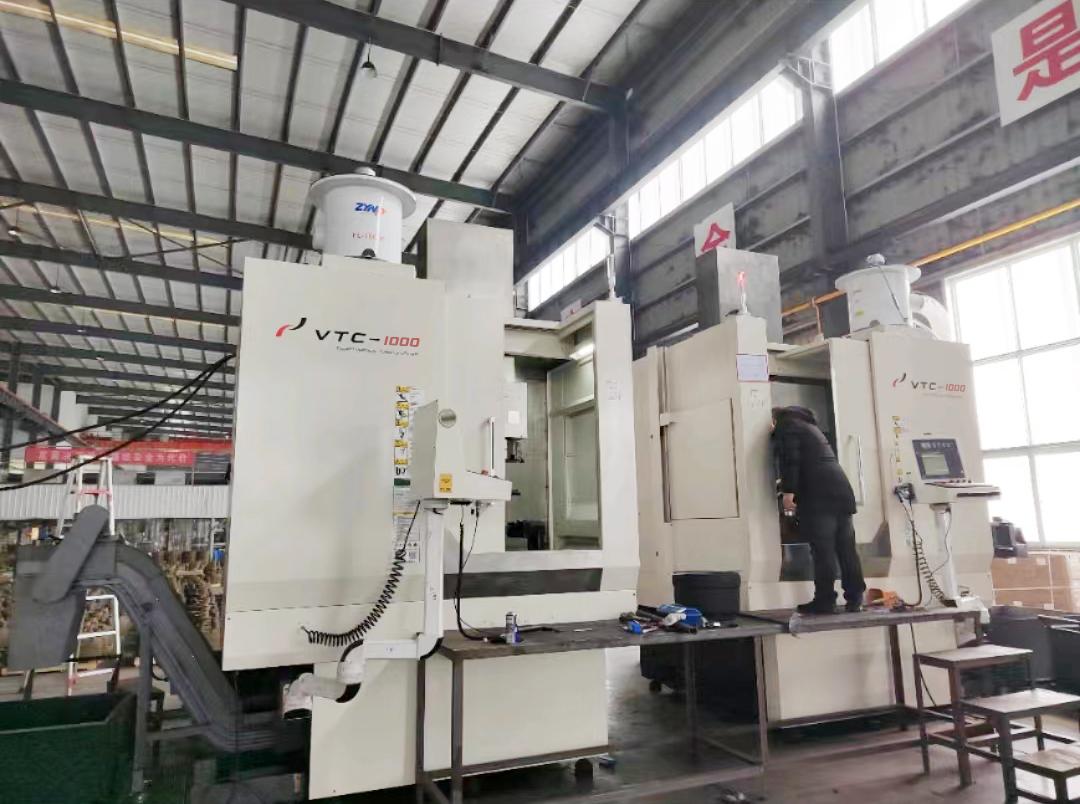

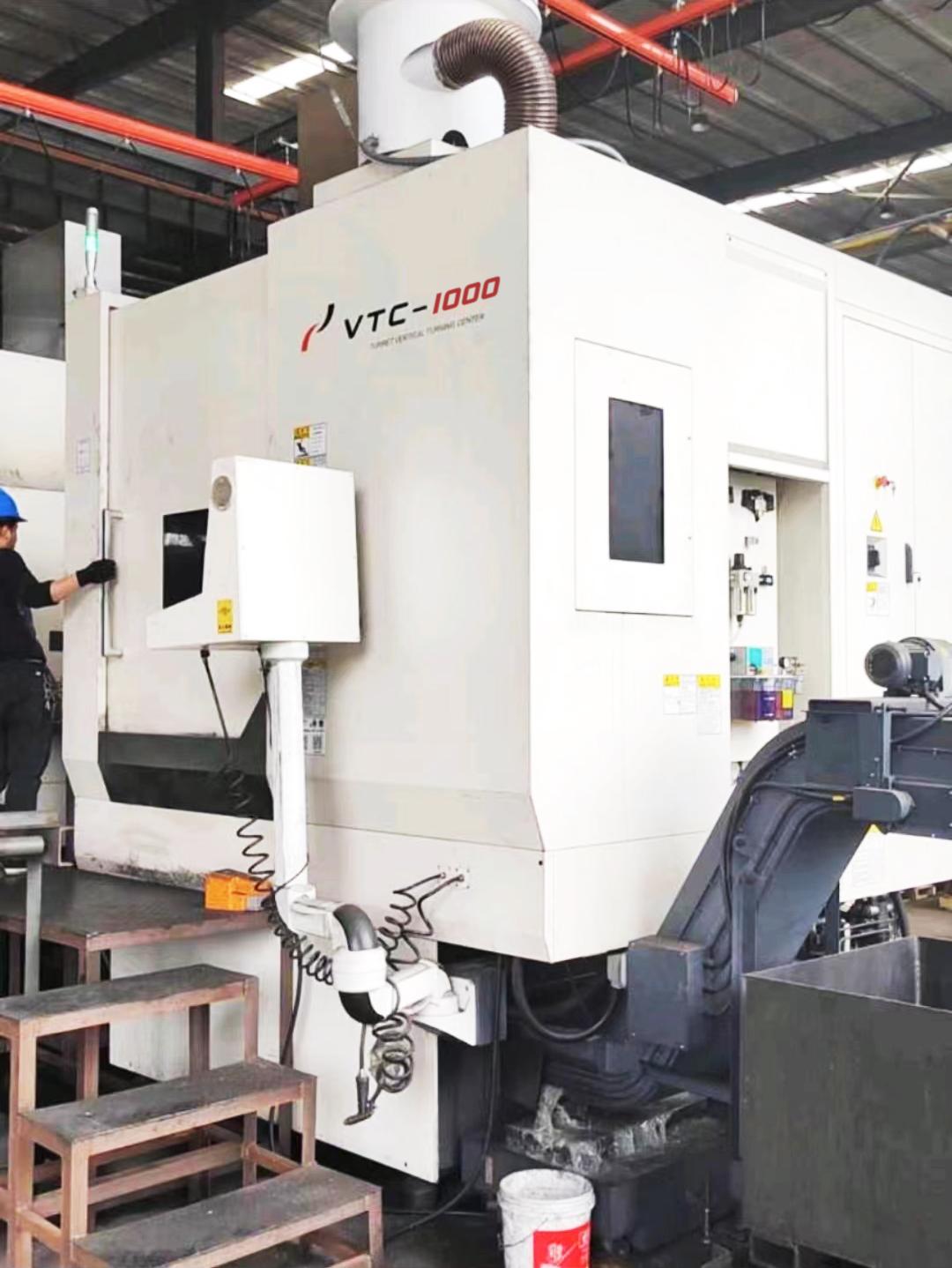

Дизайн этой серии продукции основан на исследованиях требований крупной клиентской базы и сочетает в себе передовые технологии и спецификации европейского машиностроения. Это вертикальный токарный станок с подвижной балкой. Станок удобен для загрузки и выгрузки заготовок, обладает высокой жесткостью, а также удобной и гибкой эксплуатацией. Он может широко применяться в таких отраслях, как аэрокосмическая промышленность, ветроэнергетика, транспорт, электроэнергетика, атомная энергетика и других, для обработки колес, корпусов двигателей, корпусов клапанов, корпусов насосов и других крупных и средних дисковых и кольцевых деталей. Станок может выполнять токарную обработку внутренних и внешних цилиндрических поверхностей, плоскостей, внутренних и внешних конических поверхностей, внутренних и внешних резьб, криволинейных и сложных вращательных поверхностей.
1. Расстояние от центра режущего инструмента до направляющей колонны: соотношение длины колонны до и после установки составляет 1:1,5, что значительно снижает влияние крутящего момента при токарной обработке и улучшает стабильность станка.

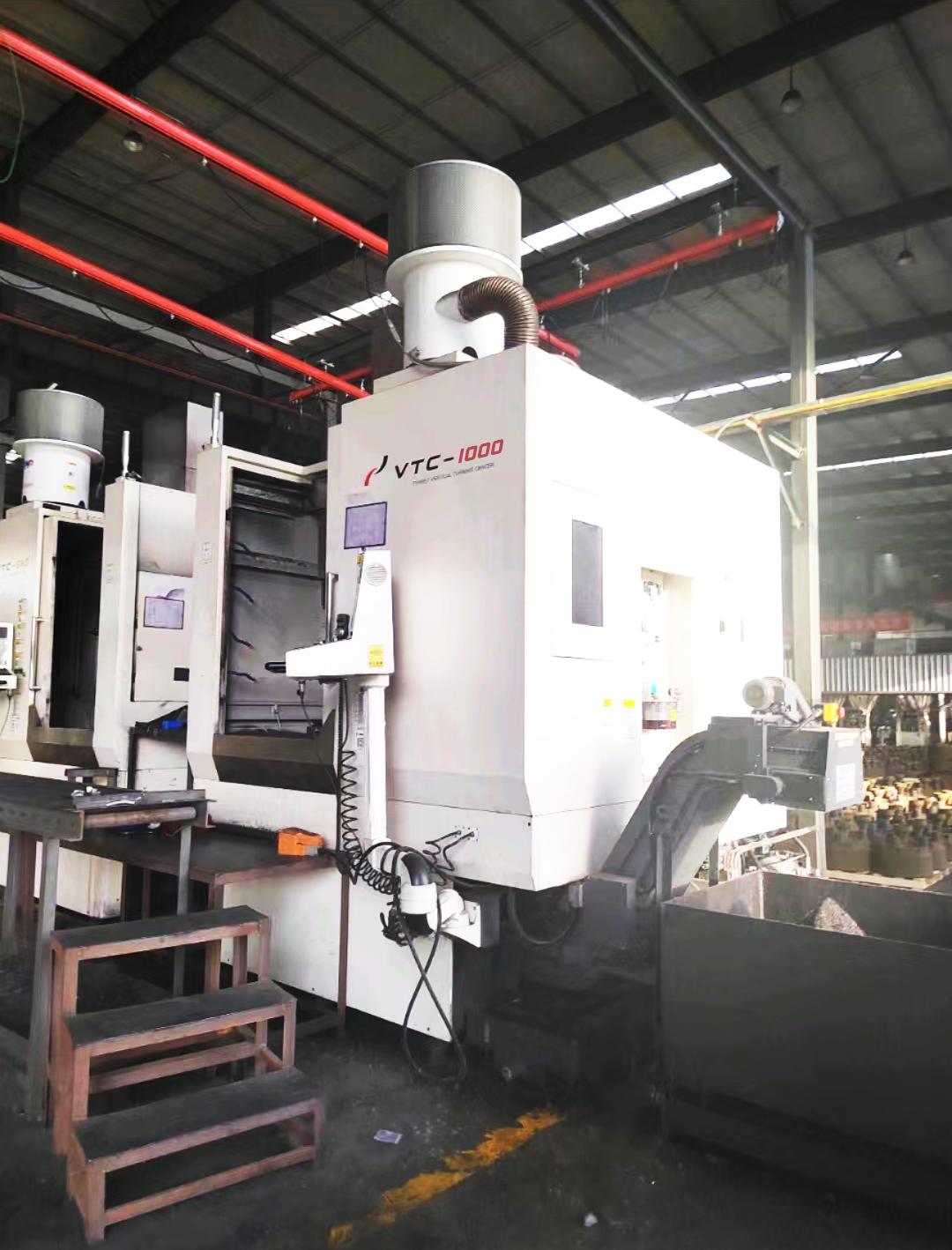

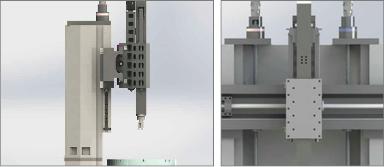

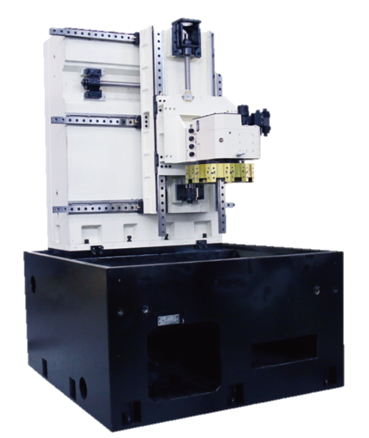

2. Суппорт имеет симметричную конструкцию для предотвращения тепловой деформации, поверхность направляющей оси Z обработана высокоточной шабровкой, что обеспечивает высокоточную работу оси Z.

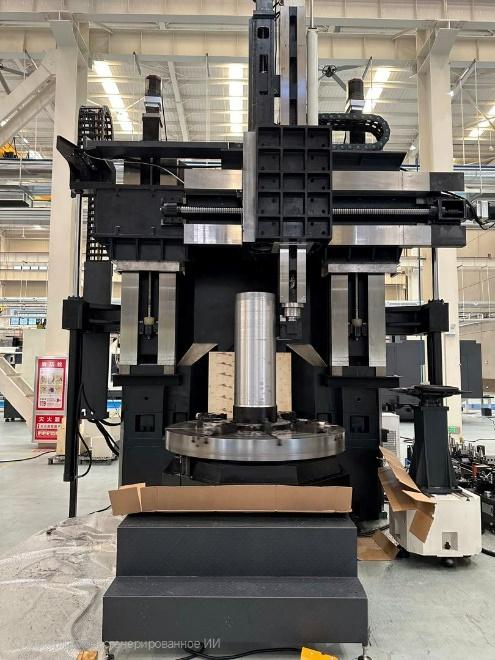

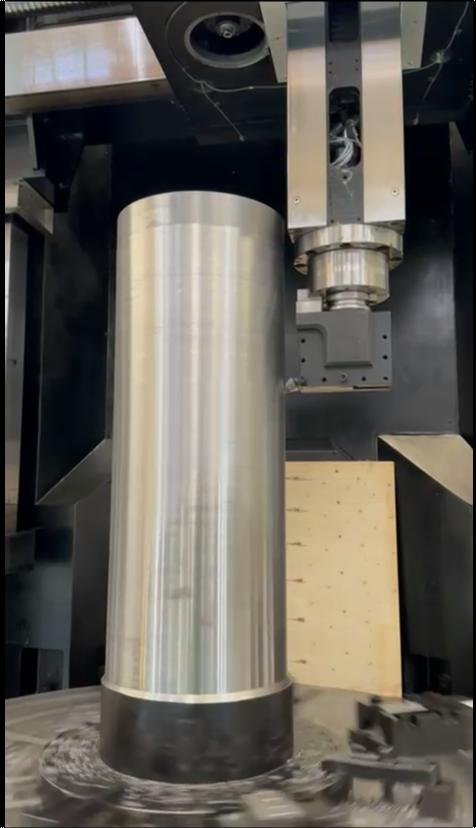

3. Поперечная балка может подниматься и опускаться, чтобы обеспечить максимальную жесткость при резании из наиболее подходящего положения.

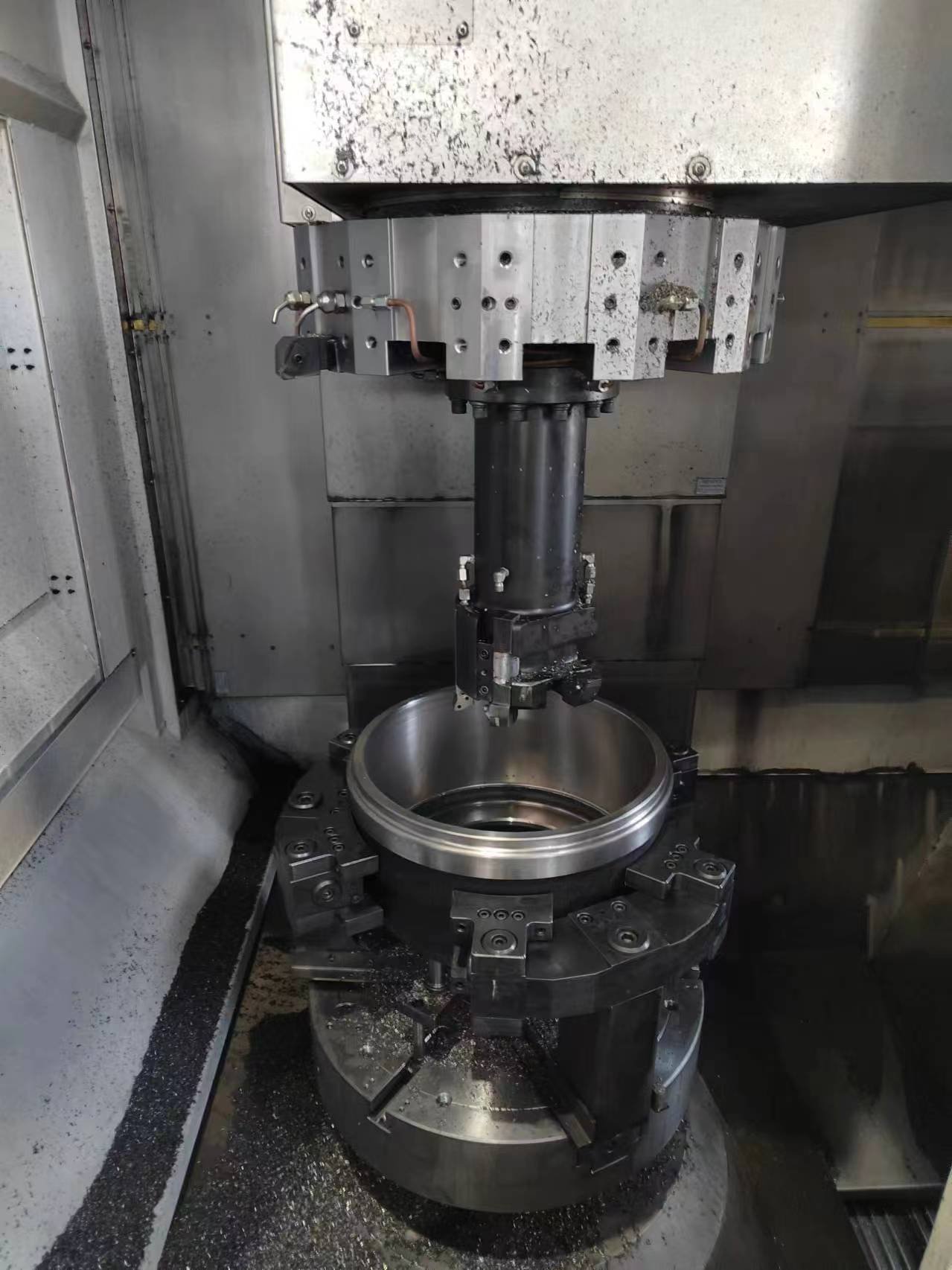

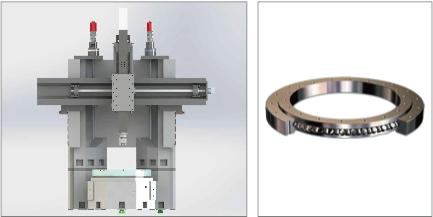

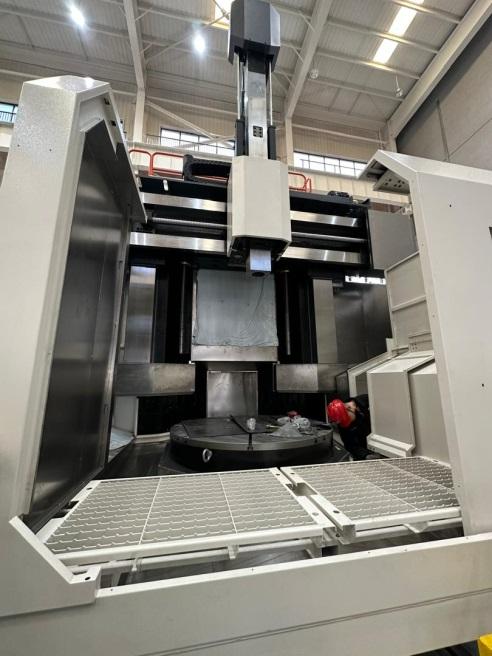

Поворотный стол оснащен высокоточной крестовой роликовой опорой с большим размахом, что позволяет столу выдерживать нагрузки во всех направлениях при стабильной работе, обеспечивая производительность при тяжелой обработке.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:
|
№ |
Наименование |
Ед. изм. |
ROTTLER VTC-1000 |
|
1.1 |
Характеристики рабочей зоны: |
|
|
|
1.1.1 |
Максимальный диаметр заготовки |
мм |
Ø 1200 |
|
1.1.2 |
Максимальный диаметр обработки |
мм |
Ø 1000 |
|
1.1.3 |
Максимальная высота обработки) |
мм |
900 |
|
1.2 |
Шпиндель: |
|
|
|
1.2.1 |
Тип хвостовика шпинделя |
- |
A2-15 |
|
1.2.2 |
Скорость вращения шпинделя |
об/мин |
1000 |
|
1.2.3 |
Мощность двигателя |
кВт |
37/45 |
|
1.2.4 |
Крутящий момент |
Нм |
1140/1413 |
|
1.2.5 |
Патрон |
- |
24 “/Nakasumi |
|
1.3 |
Инструментальный магазин: |
|
|
|
1.3.1 |
Тип головки |
- |
Вертикальная 12-позиционная револьверная головка с сервоприводом
|
|
1.3.2 |
Цилиндрическая фреза |
мм |
32*32 |
|
1.3.3 |
Диаметр расточной штанги |
мм |
Ø 60 |
|
1.4 |
Перемещение |
|
|
|
1.4.1 |
Ось Х |
мм |
- 30 ~ 530 |
|
1.4.2 |
Ось Z |
мм |
900 |
|
1.5 |
Скорость перемещения |
|
|
|
1.5.1 |
Ось Х |
м/мин |
15 |
|
1.5.2 |
Ось Z |
м/мин |
15 |
|
1.6 |
Точность |
с |
|
|
1.6.1 |
Точность позиционирования осей X/Z |
мм |
0,012 |
|
1.6.2 |
Повторяемость позиционирования осей X/Z |
мм |
0,006 |
|
1.7 |
Система ЧПУ |
|
|
|
1.7.1 |
Система управления |
- |
Fanuc 0i-TF |
|
1.8 |
Прочее: |
|
|
|
1.8.1 |
Масса станка |
кг |
16000 |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
|
№ |
Наименование |
|
1 |
Fanuc 0i-TF |
|
2 |
Станина/стойка из минерального литья |
|
3 |
Механический шпиндель |
|
4 |
Патрон Nakasumi |
|
5 |
Гидравлическая система |
|
6 |
Система охлаждения (водяной насос, бак для воды) |
|
7 |
Система подачи СОЖ |
|
8 |
Система смазки |
|
9 |
Револьверная головка с сервоприводом |
|
10 |
Защита кабинетного типа (внутренняя и внешняя) |
|
11 |
Пистолет подачи воздуха |
|
12 |
Теплообменник для электрического шкафа |
|
13 |
Плоский цепной конвейер для стружки |
|
14 |
Освещение рабочей зоны |
|
15 |
Педальный переключатель |
СПИСОК ДЕРЖАТЕЛЕЙ ИНСТРУМЕНТА:
|
№ |
Наименование |
Характеристики |
Количество |
|
1 |
Держатель торцевого инструмента |
32 х 32 |
2 шт. |
|
2 |
Держатель расточного резца |
ᵠ 60 |
1 шт. |
|
3 |
Внешний цилиндрический держатель инструмента |
32 х 32 |
3 шт. |
СПИСОК КОМПЛЕКТУЮЩИХ ПО ПРОИЗВОДИТЕЛЯМ:
|
№ |
Наименование |
Производитель |
Страна |
|
1 |
Система ЧПУ |
FANUC |
Япония |
|
2 |
Сервомотор |
FANUC |
Япония |
|
3 |
Основной электромотор |
MK servo |
Китай |
|
4 |
ШВП |
HIWIN/PMI/THK |
Китай/Тайвань/ Япония |
|
5 |
Подшипники шпинделя |
NSK/NACHI/NTN/SKF/FAG |
Япония/Швеция/Германия |
|
6 |
Подшипники винтовые |
NSK/NACHI/FAG |
Япония/Германия |
|
7 |
Головка инструмента |
MYKUN |
Китай |
|
8 |
Патрон |
Etlong/Autogrip/Autostrong |
Китай/Тайвань |
|
|
Поворотный цилиндр |
Etlong/Autogrip/Autostrong |
Китай/Тайвань |
|
|
Электрика |
SCHNEIDER/SIEMENS |
Франция/Германия |
