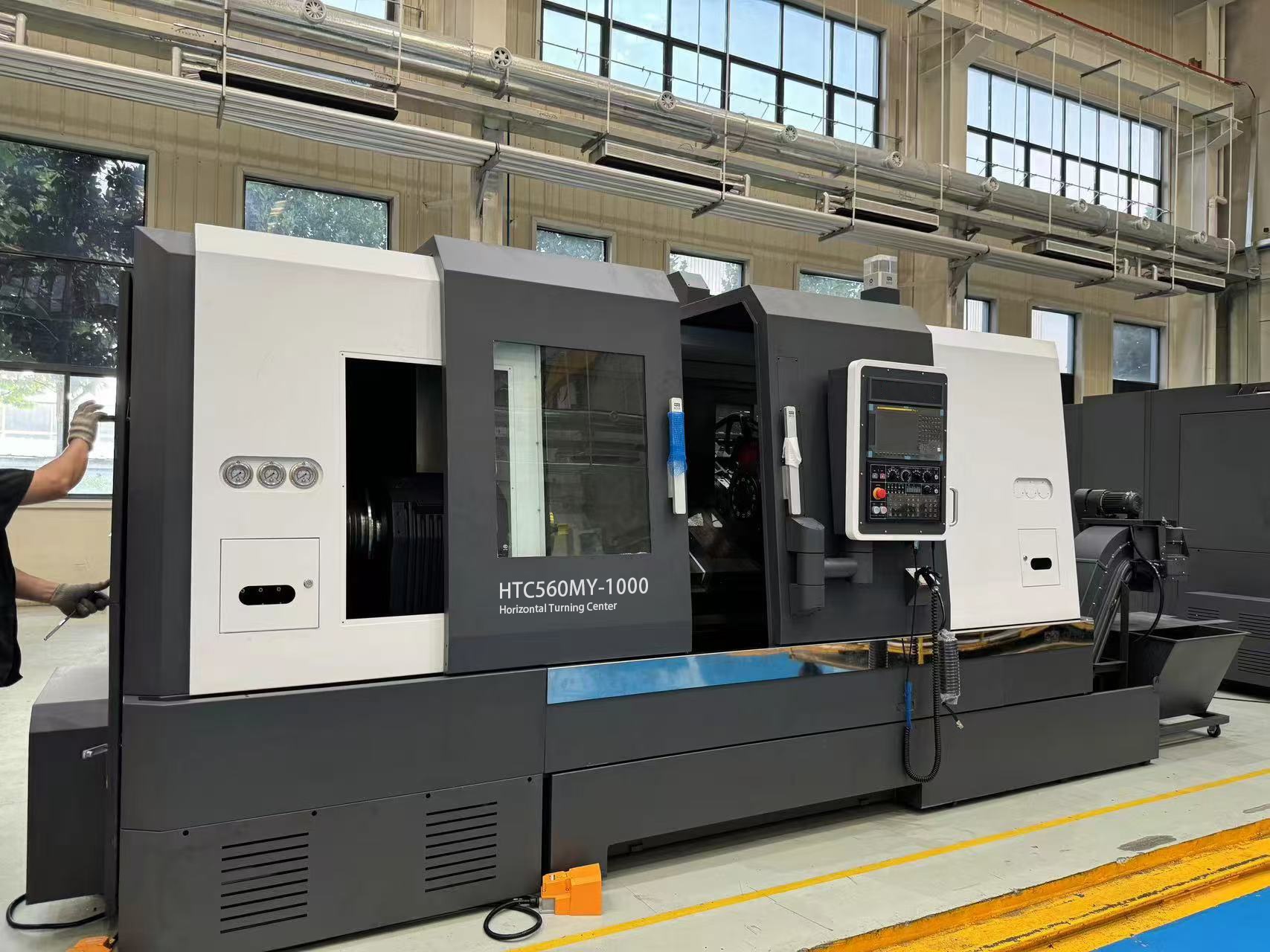

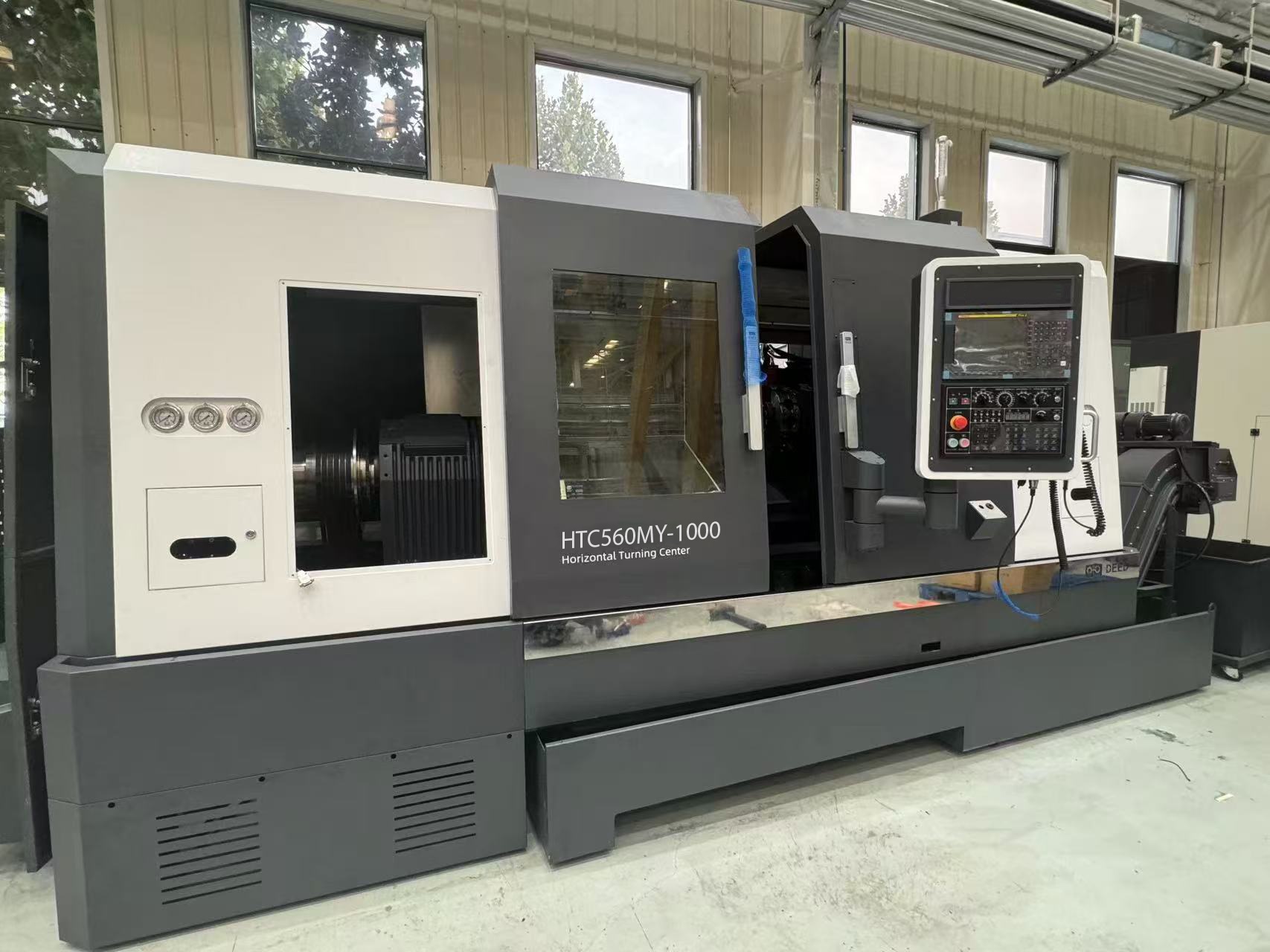

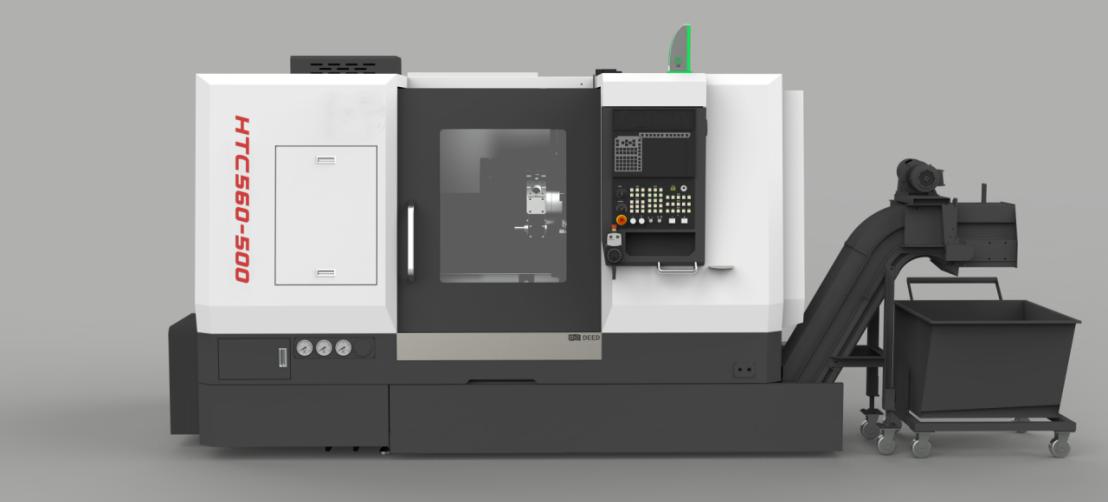

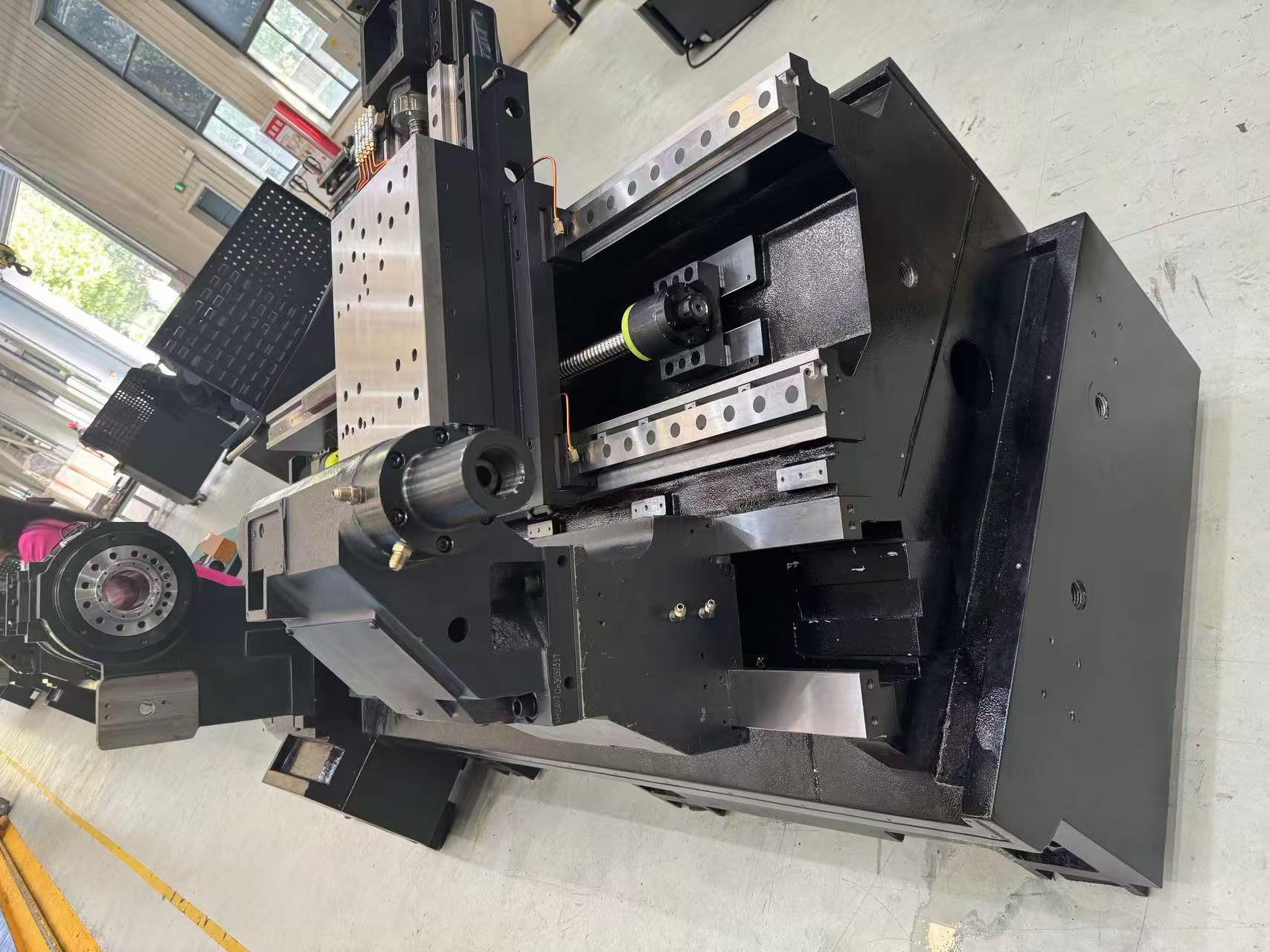

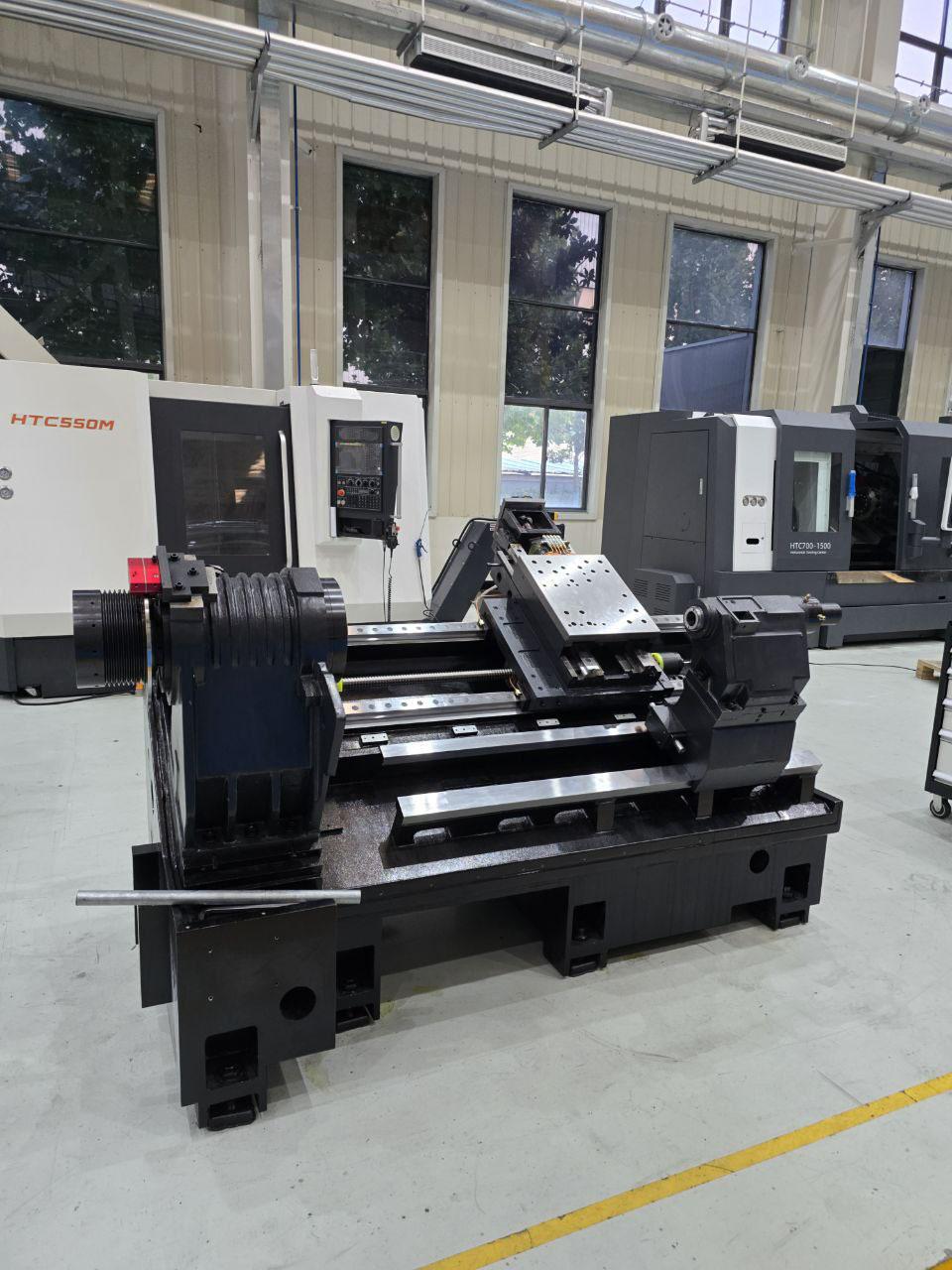

Токарный обрабатывающий центр серии HTC представляет собой высокоскоростной станок с ЧПУ, предназначенный для комплексной токарной обработки металлических деталей сложной формы.
Он подходит для обработки внешних и внутренних цилиндрических поверхностей, конических поверхностей, канавок, сферических поверхностей и различных других изогнутых поверхностей вращения, а также для нарезки различной метрической и дюймовой, внешней и внутренней резьбы.
Станок поддерживает такие функции, как точение, шлифование, фрезерование, сверление, нарезка резьбы, зубофрезерование и прорезание пазов. Все эти функции можно осуществлять за одну фиксацию. Широкий диапазон возможностей, точность и производительность делают данный станок универсальным инструментом для серийного производства.
Основные технические параметры:
|
|
Параметр |
Ед. изм. |
HTC 560M 1000 |
|
Система |
Система ЧПУ |
- |
Fanuc 0i-TF (5) |
|
Диапазон обработки |
Макс. поворотный диаметр над станиной |
мм |
660 |
|
Макс. диаметр заготовки |
мм |
380 |
|
|
Макс. длина заготовки |
мм |
970 |
|
|
Макс. диаметр над суппортом |
мм |
380 |
|
|
Шпиндель |
Диаметр патрона |
дюйм |
8 |
|
Тип патрона |
- |
Полый 3-х кулачковый, гидравлический |
|
|
Конус шпинделя |
- |
А2-6 |
|
|
Мощность шпинделя |
кВт |
11/15 |
|
|
Скорость шпинделя |
об/мин |
4200 |
|
|
Крутящий момент шпинделя |
Нм |
131/238 |
|
|
Диаметр расточенного отверстия |
мм |
66 |
|
|
Наибольший диаметр прутка |
мм |
52 |
|
|
Перемещение по осям |
Перемещение по оси X |
мм |
280 |
|
Перемещение по оси Z |
мм |
1080 |
|
|
Подача |
Скорость подачи по оси Х |
м/мин |
24 |
|
Скорость подачи по оси Z |
м/мин |
24 |
|
|
Точность |
Точность позиционирования по осям X/Z |
мм |
0,008 |
|
Точность повторения по осям X/Z |
мм |
0,004 |
|
|
Задняя бабка |
Тип привода пиноли |
- |
Ручной гидравлический |
|
Тип крепления задней бабки |
- |
MT5 |
|
|
Диаметр пиноли |
мм |
80 |
|
|
Ход пиноли |
мм |
80 |
|
|
Револьверная головка |
Позиции револьверной головки |
- |
Горизонтальная 12-позиционная |
|
Размер инструмента |
мм |
25*25 |
|
|
Максимальный диаметр инструмента |
мм |
40 |
|
|
Крепление инструмента |
- |
ВМТ55 |
|
|
Мощность (расчетная/максимальная) |
кВт |
3,7/5,5 |
|
|
Крутящий момент (расч/макс) |
Нм |
17/23,6 |
|
|
Макс. скорость вращения инструмента |
об/мин |
5000 |
|
|
Время смены инструмента |
сек |
0,6 |
|
|
Другие параметры |
Размеры станка с конвейером для стружки |
мм |
4810х2000х2020 |
|
Полная масса станка |
кг |
7900 |
|
|
Питание |
В |
380 |
Спецификация:
|
1 |
Система ЧПУ Fanuc 0i-TF (5) |
|
2 |
Закрепленный с правой стороны конвейер для стружки |
|
3 |
Гидравлическая система |
|
4 |
Механический шпиндель |
|
5 |
Электрическая револьверная головка |
|
6 |
Полый патрон |
|
7 |
Система охлаждения (водяной насос, бак для воды) |
|
8 |
Система подачи СОЖ |
|
9 |
Полностью закрытая внутренняя и внешняя оболочка |
|
10 |
Автоматическая гидравлическая задняя бабка |
|
11 |
Воздушный пистолет |
|
12 |
Теплообменник электрошкафа |
|
13 |
Рабочее освещение |
|
14 |
Педальный переключатель |
|
15 |
Станина из минерального литья |
|
Макс. поворотный диаметр над станиной, мм
|
560 |
|
Макс. диаметр заготовки, мм
|
480 |
|
Макс. длина/высота заготовки, мм
|
1000 |
|
Макс. диаметр над суппортом, мм
|
360 |
