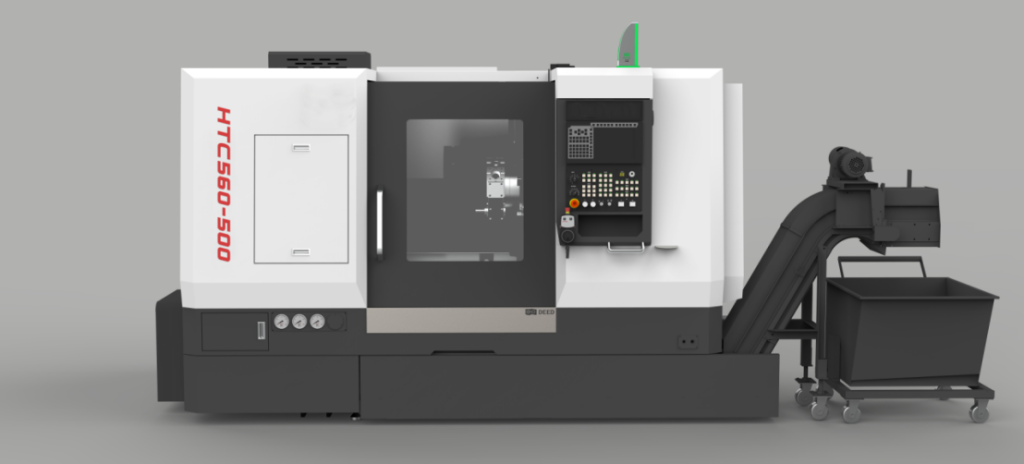

Токарный обрабатывающий центр серии HTC представляет собой высокоскоростной станок с ЧПУ, предназначенный для комплексной токарной обработки металлических деталей сложной формы.
Он подходит для обработки внешних и внутренних цилиндрических поверхностей, конических поверхностей, канавок, сферических поверхностей и различных других изогнутых поверхностей вращения, а также для нарезки различной метрической и дюймовой, внешней и внутренней резьбы.
Станок поддерживает такие функции, как точение, шлифование, фрезерование, сверление, нарезка резьбы, зубофрезерование и прорезание пазов. Все эти функции можно осуществлять за одну фиксацию. Широкий диапазон возможностей, точность и производительность делают данный станок универсальным инструментом для серийного производства.
Особенности:- Шпиндель:
Стандарт: шпиндель с ремнем, дополнительный шпиндель A2-8 для HTC560. Дополнительный редуктор HTC700 увеличивает крутящий момент
- Патрон:
- Система ЧПУ:
- Гидравлическая центральная стойка:
- Инструментальный магазин (турель):
12-позиционная серворевольверная головка в стандартной комплектации, 8/10-позиционная - опционально
Токарная и фрезерная обработка может осуществляться с помощью силовой револьверной головки и по оси Y.
- Направляющие:
Линейные направляющие подходят для малоточной обработки, а роликовые направляющие повышают жесткость.
Жесткие для средних и больших мощных поворотов.
- Задняя бабка:
- Гидравлическая центральная стойка:
- Станина:
Преимущества серии HTC

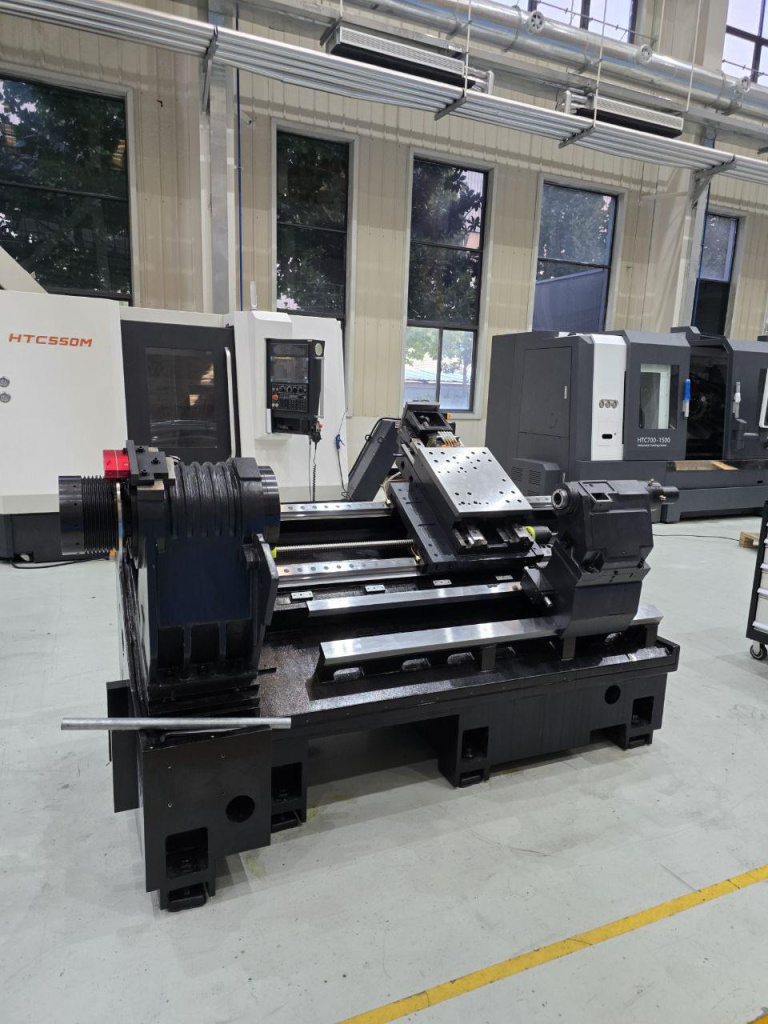

- Станины станков серии HTC изготовлены из ультравысокопрочного полимерного бетона, что обеспечивает надежность и долговечность оборудования.
- Шпиндельная бабка отличается высокой мощностью и увеличенным крутящим моментом. Оснащается системой охлаждения, которая обеспечивает температурную и геометрическую стабильность узлов. Высокоточно изготовленный шпиндель позволяет выполнять обработку на тяжелых режимах резания и постоянно меняющихся высоких скоростях.
- Линейные роликовые направляющие благодаря низкому коэффициенту трения обеспечивают быстрые перемещения до 24 м/мин, жесткость конструкции и высокую точность позиционирования по осям.
- Задняя бабка перемещается на роликовых направляющих и приводится в движение за счет зацепления с револьверной головкой.
- Широкий список доступных опций.
- Эргономичный дизайн.
Основные технические параметры:
| Система | Параметр | Ед. изм. | HTC 420M |
|---|---|---|---|
| Система ЧПУ | Fanuc 0i-TF (5) | ||
| Диапазон обработки | Макс. поворотный диаметр над станиной | мм | 560 |
| Макс. диаметр заготовки | мм | 480 | |
| Макс. длина обработки | мм | 520/750/1000 | |
| Макс. диаметр над суппортом | мм | 330 | |
| Шпиндель | Диаметр патрона | дюйм | 8 |
| Тип патрона | - | Полый 3-х кулачковый, гидравлический | |
| Конус шпинделя | - | A2-6 | |
| Мощность шпинделя | кВт | 11/15 | |
| Скорость шпинделя | об/мин | 4200 | |
| Крутящий момент шпинделя | Нм | 131/238 | |
| Диаметр расточенного отверстия | мм | 66 | |
| Наибольший диаметр прутка | мм | 52 | |
| Перемещение по осям | Перемещение по оси X | мм | 260 |
| Перемещение по оси Z | мм | 600/830/1080 | |
| Подача | Скорость подачи по оси X | м/мин | 24 |
| Скорость подачи по оси Z | м/мин | 24 | |
| Точность | Точность позиционирования по осям X/Z | мм | 0,008 |
| Точность повторения по осям X/Z | мм | 0,004 | |
| Задняя бабка | Ход | - | 500/750/1000 |
| Задняя бабка | Тип привода пиноли | - | Ручной гидравлический |
| Тип крепления задней бабки | - | MT5 | |
| Диаметр пиноли | мм | 80 | |
| Ход пиноли | мм | 80 | |
| Револьверная головка | Позиции револьверной головки | - | Горизонтальная 12-позиционная |
| Размер инструмента | мм | 25*25 | |
| Максимальный диаметр инструмента | мм | 40 | |
| Крепление инструмента | - | ВМТ-55 | |
| Мощность (расчетная/максимальная) | кВт | 3,7/5,5 | |
| Крутящий момент (расч/макс) | Нм | 17/23,6 | |
| Макс. скорость вращения инструмента | об/мин | 5000 | |
| Время смены инструмента | сек | 0,6 | |
| Другие параметры | Питание | В | 380 |
| Спецификация | |
|---|---|
| 1 | Система ЧПУ Fanuc 0i-TF (5) |
| 2 | Закреплённый с правой стороны конвейер для стружки |
| 3 | Гидравлическая система |
| 4 | Механический шпиндель |
| 5 | Электрическая револьверная головка |
| 6 | Полый патрон |
| 7 | Система охлаждения (водяной насос, бак для воды) |
| 8 | Система подачи СОЖ |
| 9 | Полностью закрытая внутренняя и внешняя оболочка |
| 10 | Автоматическая гидравлическая задняя бабка |
| 11 | Воздушный пистолет |
| 12 | Теплообменник электрошкафа |
| 13 | Рабочее освещение |
| 14 | Педальный переключатель |
| 15 | Станина из минерального литья |
Возможные дополнительные опции:
● Оптические линейки
|
● Контроль заготовок
|
● Щуп для настройки инструмента
|
● Автоматическая уст-во подачи
|
● Сепаратор масло-вода
|
● Защитный энкодер
|
● Автоматические двери, очистка патрона, обдув водой, обдув воздухом, программируемая/серво-приводная задняя бабка, определение нагрузки на инструмент и т.д.
|
● Устройства для сбора масляного тумана, счетчики заготовок, счетчики инструментов, V-образные держатели и т.д.
|
● Редуктор скорости
|
● Увеличенные патроны
|
● Увеличение мощности
|
● Ось Y |
Техническая документация, поставляемая со станком:
- Сертификат соответствия
- Руководство по использованию (Раздел механики)
- Руководство по использованию (Раздел электрики)
- Руководство для оператора электрооборудования
- Руководство по использованию ЧПУ
- Чертеж фундамента, габаритный чертеж (возможно получить перед доставкой станка).
Условия эксплуатации:
- Станок должен быть установлен в помещении и в сухой среде. Фундамент станка выполнен в соответствии с требованиями к фундаменту станка.
- Напряжение питания: номинальное напряжение питания AC380 В, диапазон колебаний напряжения -10 ~ +10, частота питания: 50 Гц1%. Если оно превышает этот диапазон, пользователям необходимо приобрести регулируемый источник питания самостоятельно.
- Температура окружающего воздуха: в диапазоне от 5 °C до 40 °C; а средняя температура в течение 24 часов не должна превышать 35 °C.
- Влажность: максимальная температура составляет 40 ℃, относительная влажность не превышает 35 %, а изменение влажности не вызывает конденсации.
- Концентрация пыли в воздухе не должна превышать 10 мг/м3 и не должна содержать кислоту, соль и едкий газ.
- Атмосферное давление 86～106 кПа
-
Станок должен быть установлен вдали от источников вибрации и тепла. Мощность в цехе, где установлен станок, должна быть ниже 0,5G (G — ускорение свободного падения).
- Уровень шума на холостом ходу: ≤83 дБ (A).
