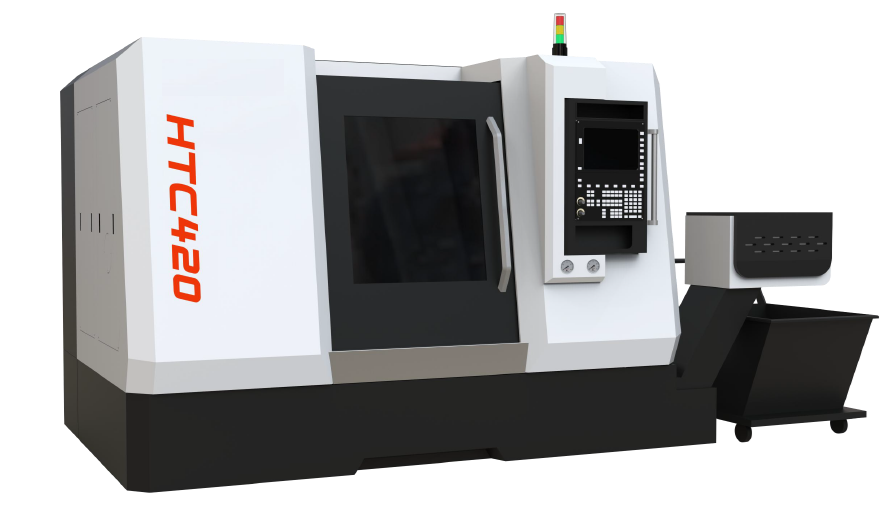

Токарный станок с ЧПУ модель HTC 420M

Токарный обрабатывающий центр серии HTC представляет собой высокоскоростной станок с ЧПУ, предназначенный для комплексной токарной обработки металлических деталей сложной формы.

Он подходит для обработки внешних и внутренних цилиндрических поверхностей, конических поверхностей, канавок, сферических поверхностей и различных других изогнутых поверхностей вращения, а также для нарезки различной метрической и дюймовой, внешней и внутренней резьбы.

Станок поддерживает такие функции, как точение, шлифование, фрезерование, сверление, нарезка резьбы, зубофрезерование и прорезание пазов. Все эти функции можно осуществлять за одну фиксацию. Широкий диапазон возможностей, точность и производительность делают данный станок универсальным инструментом для серийного производства.

Особенности:

• Шпиндель:

Стандарт: шпиндель с ремнем, дополнительный шпиндель A2-6

• Патрон:

Трехкулачковый гидравлический пустотелый патрон с мягкими губками в стандартной комплектации. В опции предлагаются жесткие губки.

• Система ЧПУ:

Стандарт FANUC

• Гидравлическая центральная стойка:

Обработка длинных валов, доступны различные размеры и типы.

• Инструментальный магазин (турель):

12-позиционная серворевольверная головка в стандартной комплектации, 8/10-позиционная - опционально

Токарная и фрезерная обработка может осуществляться с помощью силовой револьверной головки и по оси Y.

• Направляющие:

Линейные направляющие подходят для малоточной обработки, а роликовые направляющие повышают жесткость.

Жесткие для средних и больших мощных поворотов.

• Задняя бабка:

Базовые модели стандартно оснащаются ручной гидравлической, опционально доступны программируемая гидравлическая и сервоприводная.

• Гидравлическая центральная стойка:

Обработка длинных валов, доступны различные размеры и типы.

• Станина:

Станины станков серии HTC изготовлены из ультравысокопрочного полимерного бетона.






Преимущества серии HTC

• Станины станков серии HTC изготовлены из ультравысокопрочного полимерного бетона, что обеспечивает надежность и долговечность оборудования.
• Шпиндельная бабка отличается высокой мощностью и увеличенным крутящим моментом. Оснащается системой охлаждения, которая обеспечивает температурную и геометрическую стабильность узлов. Высокоточно изготовленный шпиндель позволяет выполнять обработку на тяжелых режимах резания и постоянно меняющихся высоких скоростях.
• Линейные роликовые направляющие благодаря низкому коэффициенту трения обеспечивают быстрые перемещения до 24 м/мин, жесткость конструкции и высокую точность позиционирования по осям.
• Задняя бабка перемещается на роликовых направляющих и приводится в движение за счет зацепления с револьверной головкой.
• Широкий список доступных опций.
• Эргономичный дизайн.

Система	Параметр	Ед. изм.	HTC 420M
				Система ЧПУ			Fanuc 0i-TF
Диапазон обработки	Макс. поворотный диаметр над станиной	мм	420
	Макс. диаметр заготовки	мм	380
	Макс. длина обработки	мм	500
	Макс. диаметр над суппортом	мм	250
Шпиндель	Диаметр патрона	дюйм	8
	Тип патрона	-	Полый 3-х кулачковый, гидравлический
	Конус шпинделя	-	A2-6
	Мощность шпинделя	кВт	11/15
	Скорость шпинделя	об/мин	4200
	Максимальный крутящий момент	Нм	143
	Диаметр расточенного отверстия	мм	66
	Наибольший диаметр прутка	мм	52
Перемещение по осям	Перемещение по оси X	мм	210
	Перемещение по оси Z	мм	550
Подача	Скорость подачи по оси X	м/мин	24
	Скорость подачи по оси Z	м/мин	24
Точность	Точность позиционирования по осям X/Z	мм	0,008
	Точность повторения по осям X/Z	мм	0,004
Задняя бабка	Тип привода пиноли	-	Ручной гидравлический
	Тип крепления задней бабки	-	MT4
	Диаметр пиноли	мм	65
	Ход пиноли	мм	80
Револьверная головка	Позиции револьверной головки	-	Горизонтальная 12-позиционная
	Размер инструмента	мм	25*25
	Максимальный диаметр инструмента	мм	32
	Крепление инструмента	-	ВМТ-45
	Мощность (расчетная/максимальная)	кВт	2,2
	Крутящий момент (расч/макс)	Нм	8/22
	Макс. скорость вращения инструмента	об/мин	5000
	Время смены инструмента	сек	0,6
Другие параметры	Питание	В	380
Габариты	Размер д/ш/в	мм	4150x1520x1710 с конвей.

Спецификация
1	Система ЧПУ Fanuc 0i-TF (5)
2	Закреплённый с правой стороны конвейер для стружки
3	Гидравлическая система
4	Механический шпиндель
5	Электрическая револьверная головка
6	Полый патрон
7	Система охлаждения (водяной насос, бак для воды)
8	Система подачи СОЖ
9	Полностью закрытая внутренняя и внешняя оболочка
10	Автоматическая гидравлическая задняя бабка
11	Воздушный пистолет
12	Теплообменник электрошкафа
13	Рабочее освещение
14	Педальный переключатель
15	Станина из минерального литья

Возможные дополнительные опции:

● Оптические линейки	● Контроль заготовок
● Щуп для настройки инструмента	● Автоматическая уст-во подачи
● Сепаратор масло-вода	● Защитный энкодер
● Автоматические двери, очистка патрона, обдув водой, обдув воздухом, программируемая/серво-приводная задняя бабка, определение нагрузки на инструмент и т.д.	● Устройства для сбора масляного тумана, счетчики заготовок, счетчики инструментов, V-образные держатели и т.д.
● Редуктор скорости	● Увеличенные патроны
● Увеличение мощности	● Ось Y

Техническая документация, поставляемая со станком:

1. Сертификат соответствия
2. Руководство по использованию (Раздел механики)
3. Руководство по использованию (Раздел электрики)
4. Руководство для оператора электрооборудования
5. Руководство по использованию ЧПУ
6. Чертеж фундамента, габаритный чертеж (возможно получить перед доставкой станка)

Условия эксплуатации

1. Станок должен быть установлен в помещении и в сухой среде. Фундамент станка выполнен в соответствии с требованиями к фундаменту станка.
2. Напряжение питания: номинальное напряжение питания AC380 В, диапазон колебаний напряжения -10 ~ +10, частота питания: 50 Гц1%. Если оно превышает этот диапазон, пользователям необходимо приобрести регулируемый источник питания самостоятельно.
3. Температура окружающего воздуха: в диапазоне от 5 °C до 40 °C; а средняя температура в течение 24 часов не должна превышать 35 °C.
4. Влажность: максимальная температура составляет 40 ℃, относительная влажность не превышает 35 %, а изменение влажности не вызывает конденсации.
5. Концентрация пыли в воздухе не должна превышать 10 мг/м3 и не должна содержать кислоту, соль и едкий газ.
6. Атмосферное давление 86～106 кПа

7. Станок должен быть установлен вдали от источников вибрации и тепла. Мощность в цехе, где установлен станок, должна быть ниже 0,5G (G — ускорение свободного падения).

8. Уровень шума на холостом ходу: ≤83 дБ (A).
