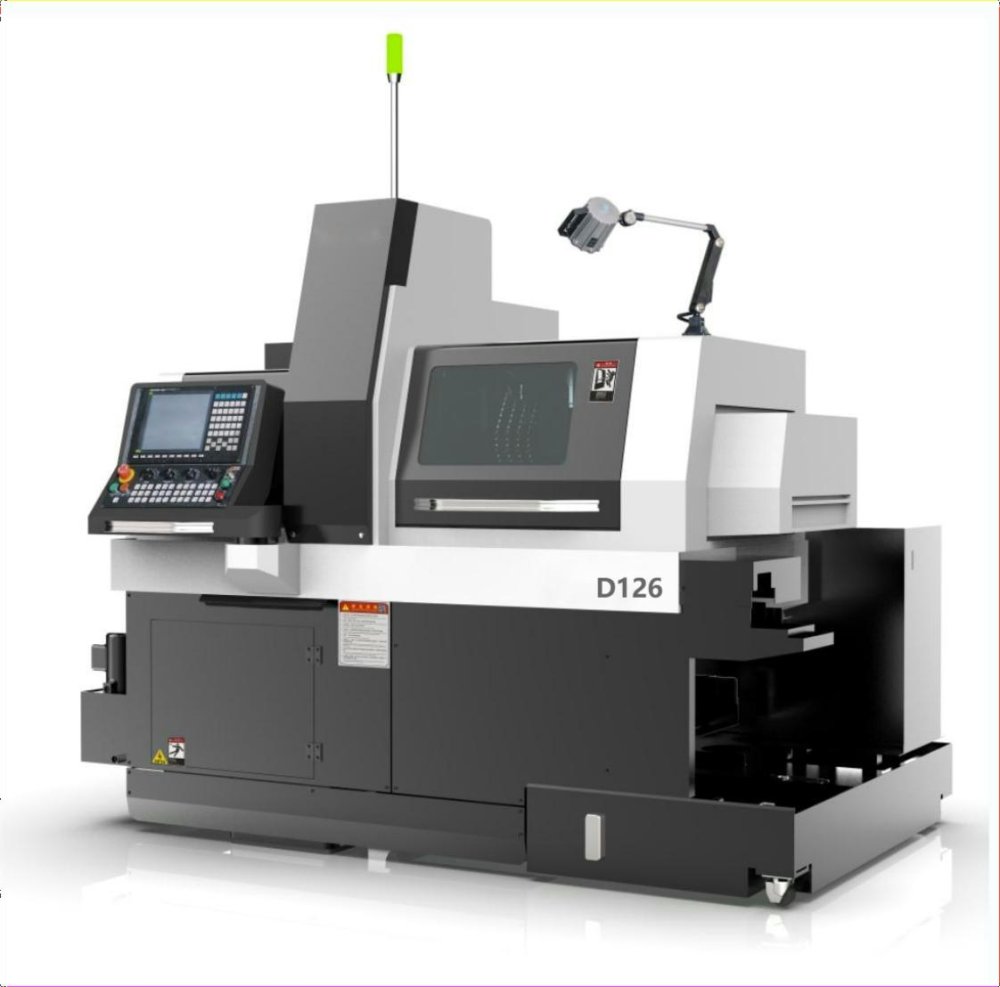

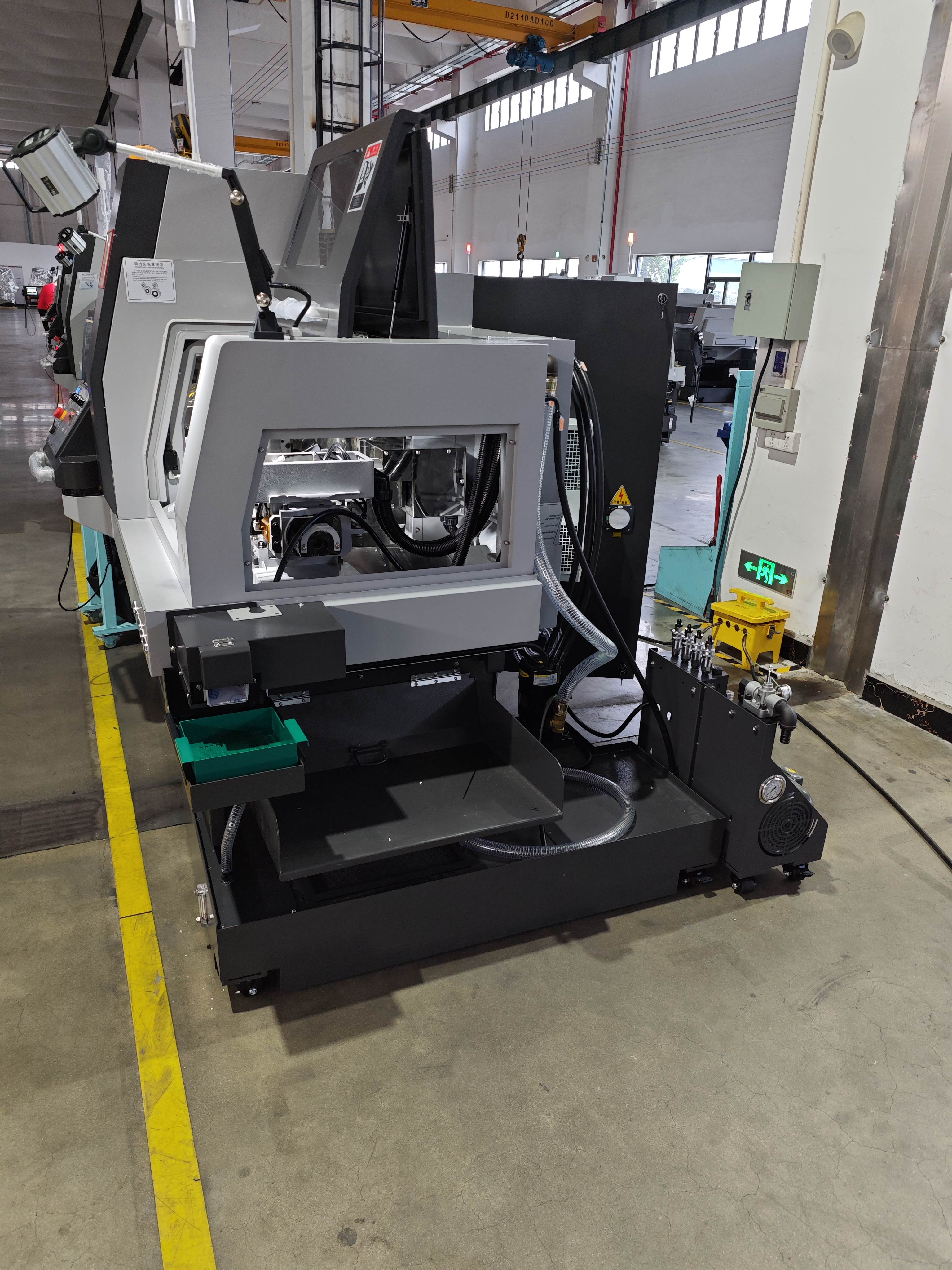

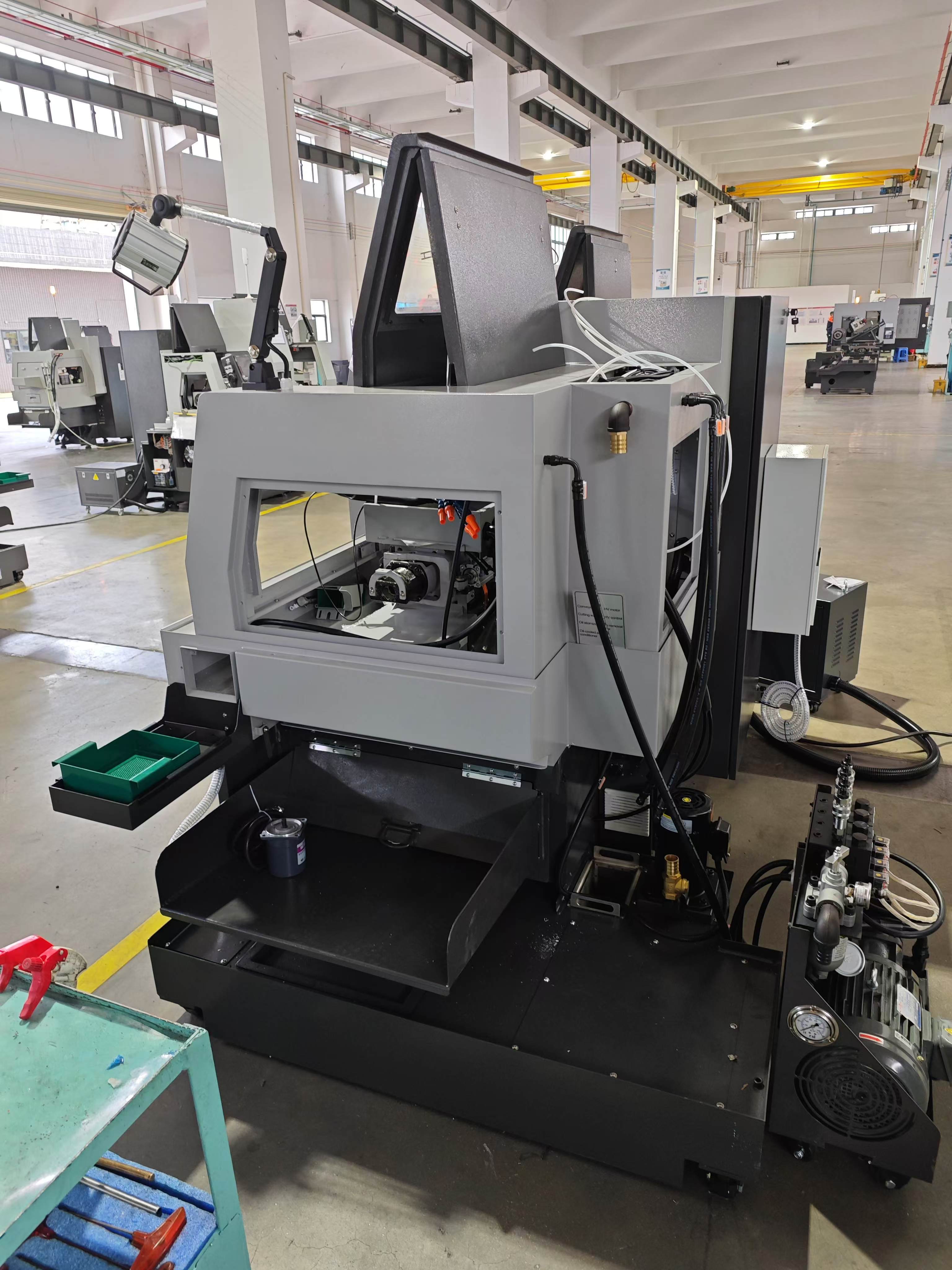

Токарные станки «швейцарского типа»: движение заготовки к инструменту, выполняют функции токарной и фрезерной обработки и особенно подходят для решения задач крупносерийной, многономенклатурной и высокоточной обработки тонких валов и небольших сложных вращающихся деталей. Продукция компании обладает высокой точностью и прецизионностью. Все основные комплектующие - всемирно известные бренды, а производственный процесс и технология занимают лидирующие позиции в Китае. Обрабатываемая продукция широко используется в коммуникациях, холодильной технике, оптических приборах, бытовой технике, аэрокосмической промышленности, автомобилях, мотоциклах, электронике, специальных двигателях, часах и часовых механизмах и других отраслях.
КОНФИГУРАЦИЯ

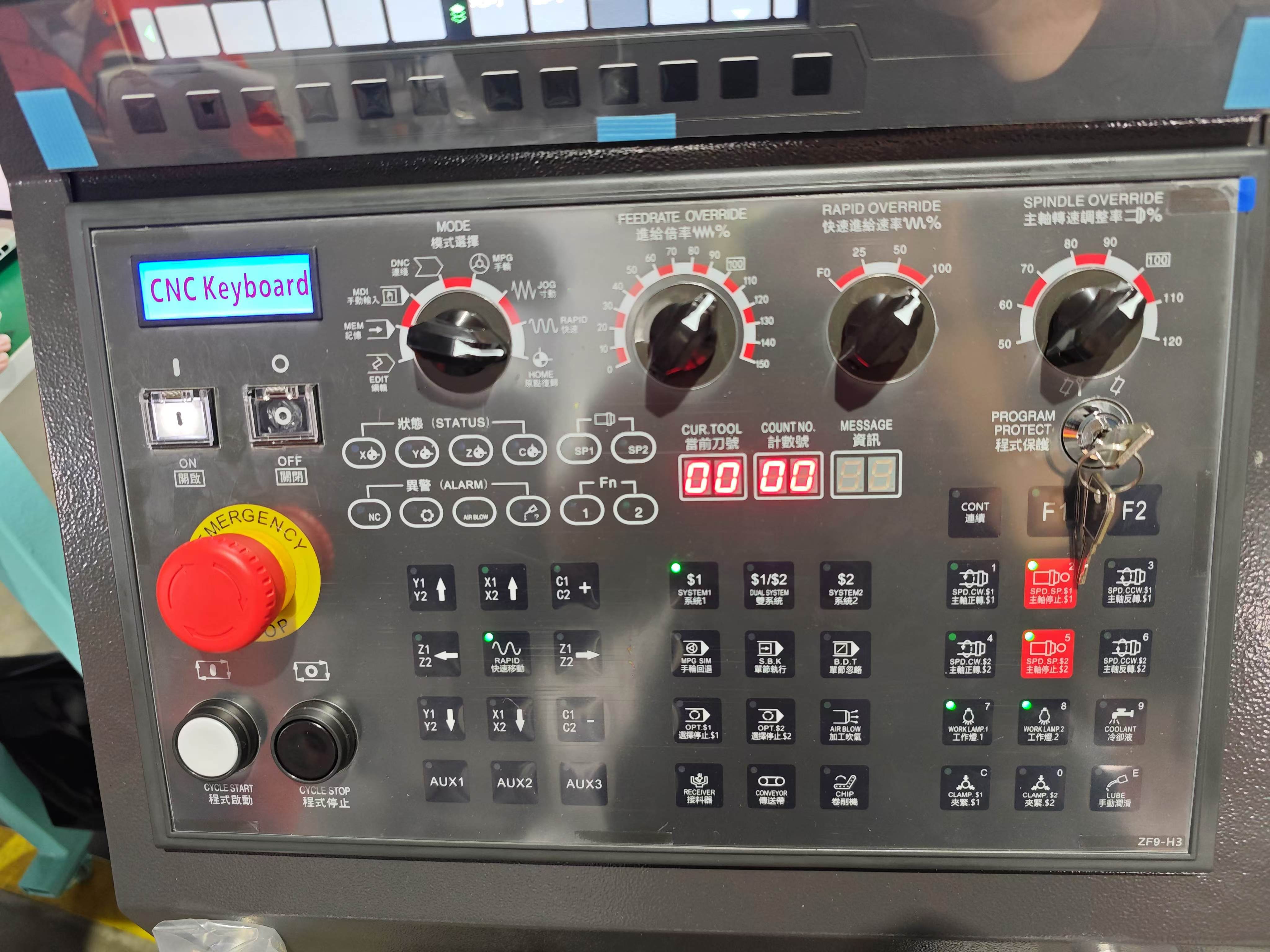

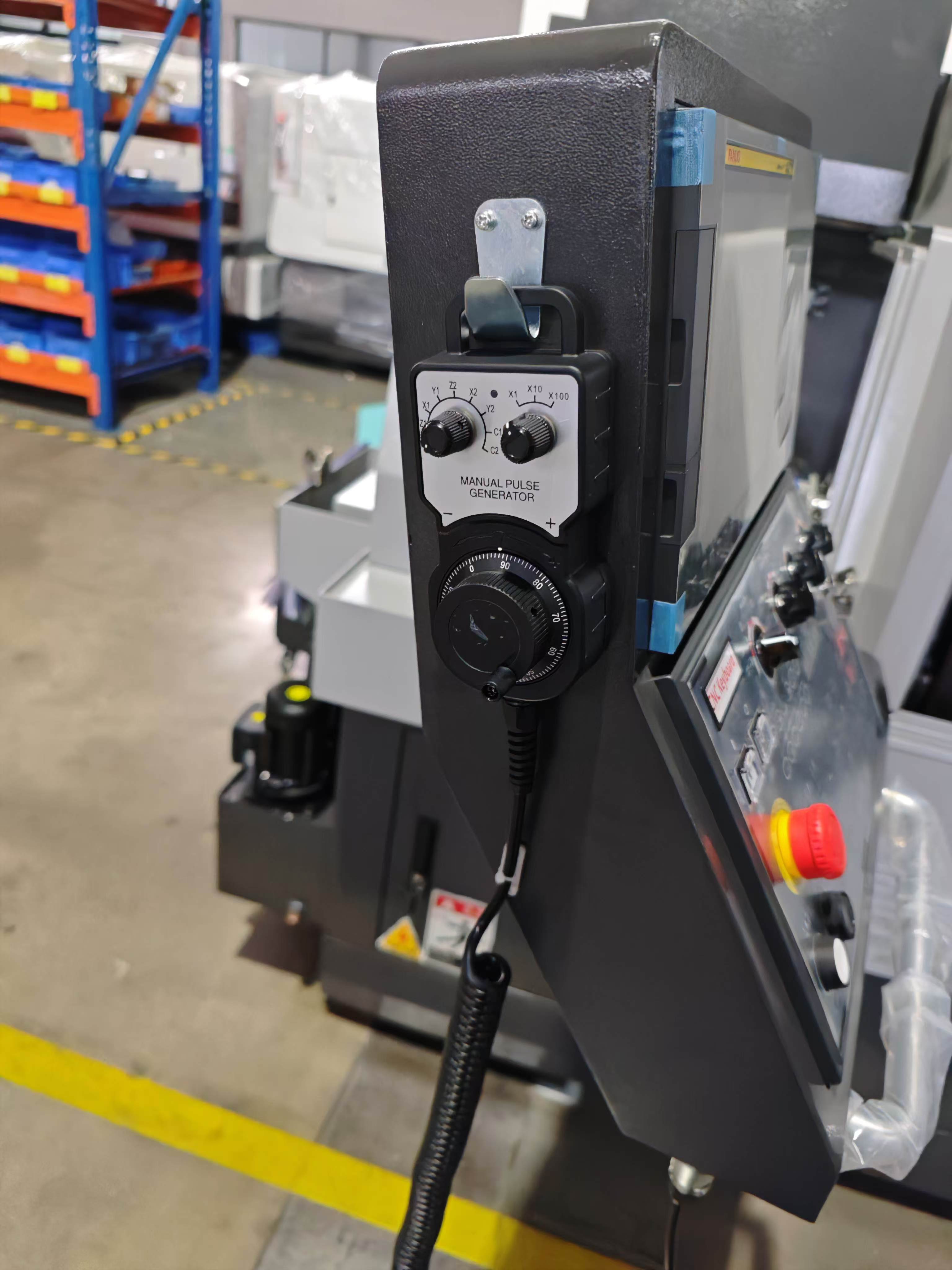

1. ЧПУ: FANUC Oi-TF Plus.
2. Шпиндель высокой точности, собственного производства
3. Оригинальные японские подшипники NSK-P4.
4. Направляющая производства тайваньской HIWIN с функцией автоматической смазки P2
5. Резьбовая шпилька производства тайваньской HIWIN с функцией автоматической смазки C3

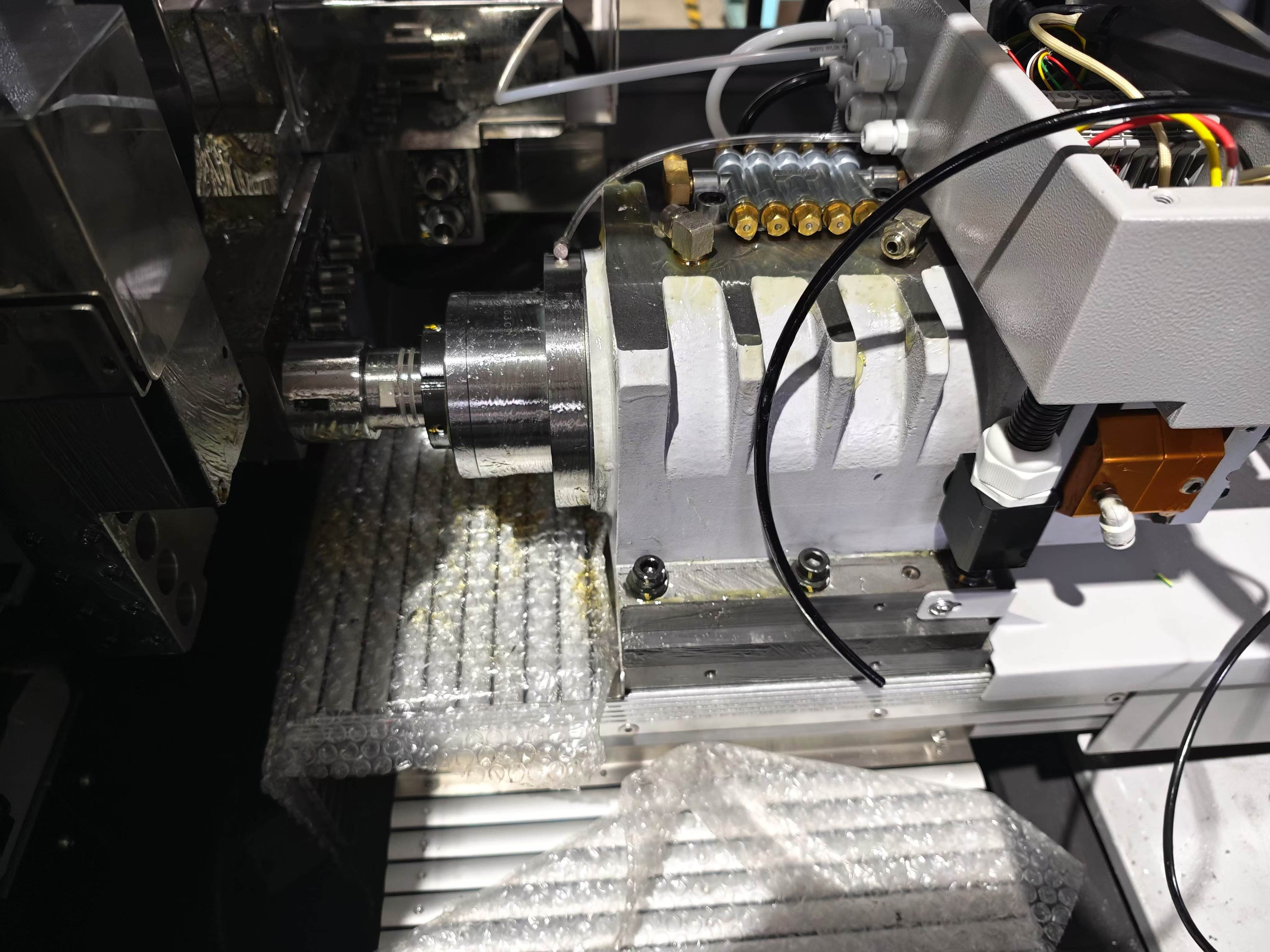

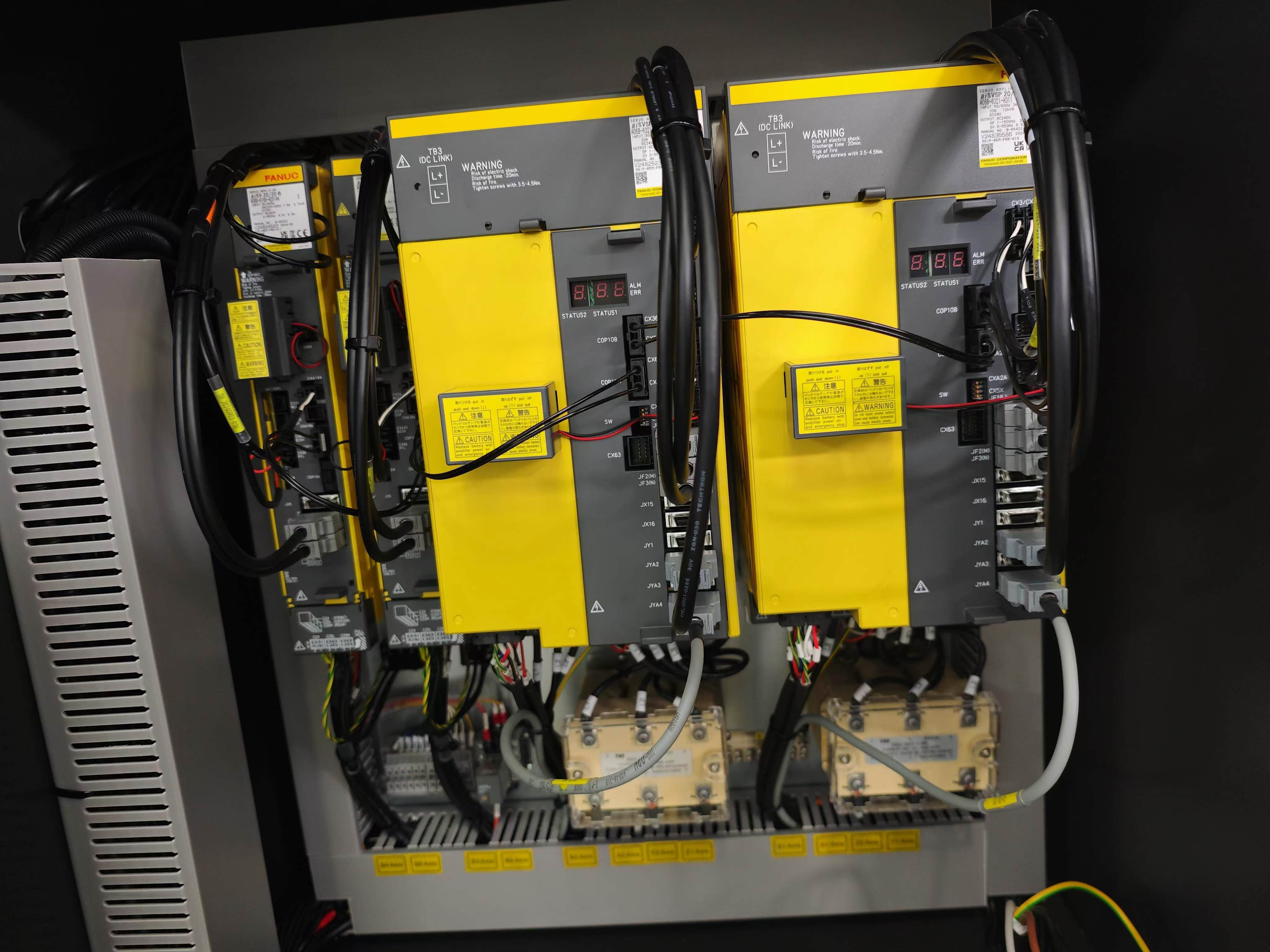

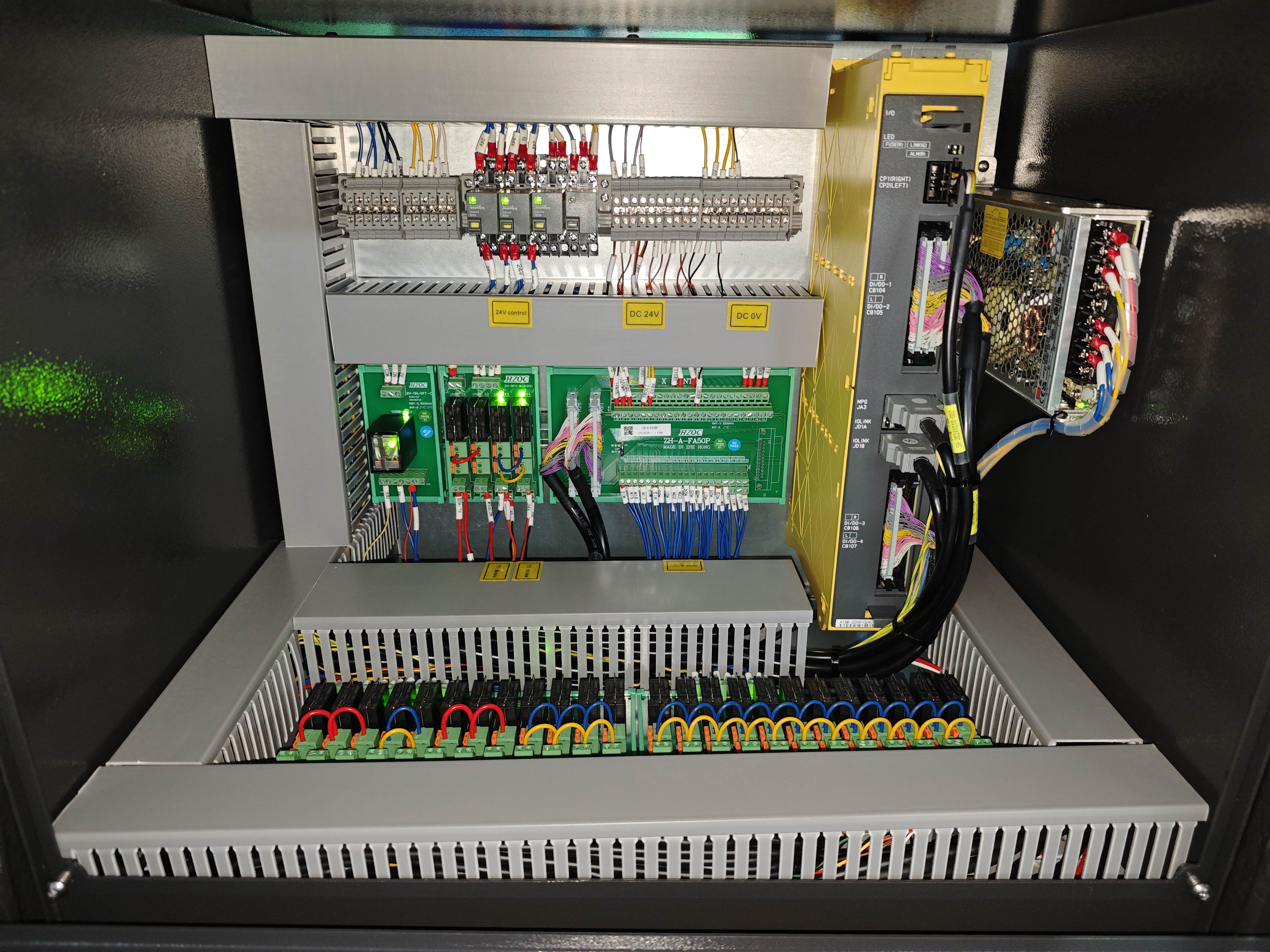

6. Шпиндель и противошпиндель: электрические двигатели FANUC 2.2 кВт.
7. Мотор головки подачи S3 на боковой стороне шпинделя (1-4 электроинструмента ER16) оснащен сервомотором FANUC мощностью 1000 Вт.

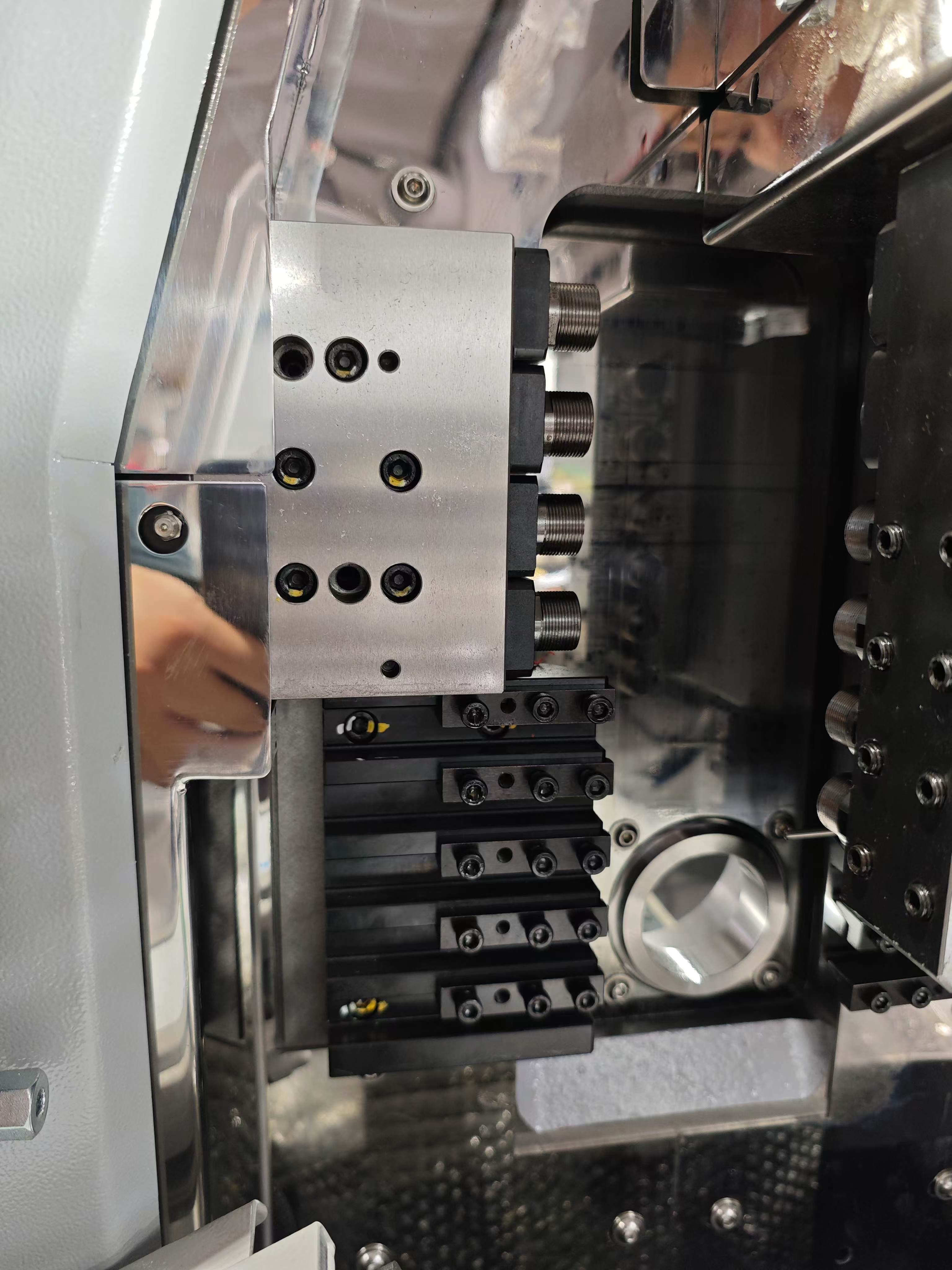

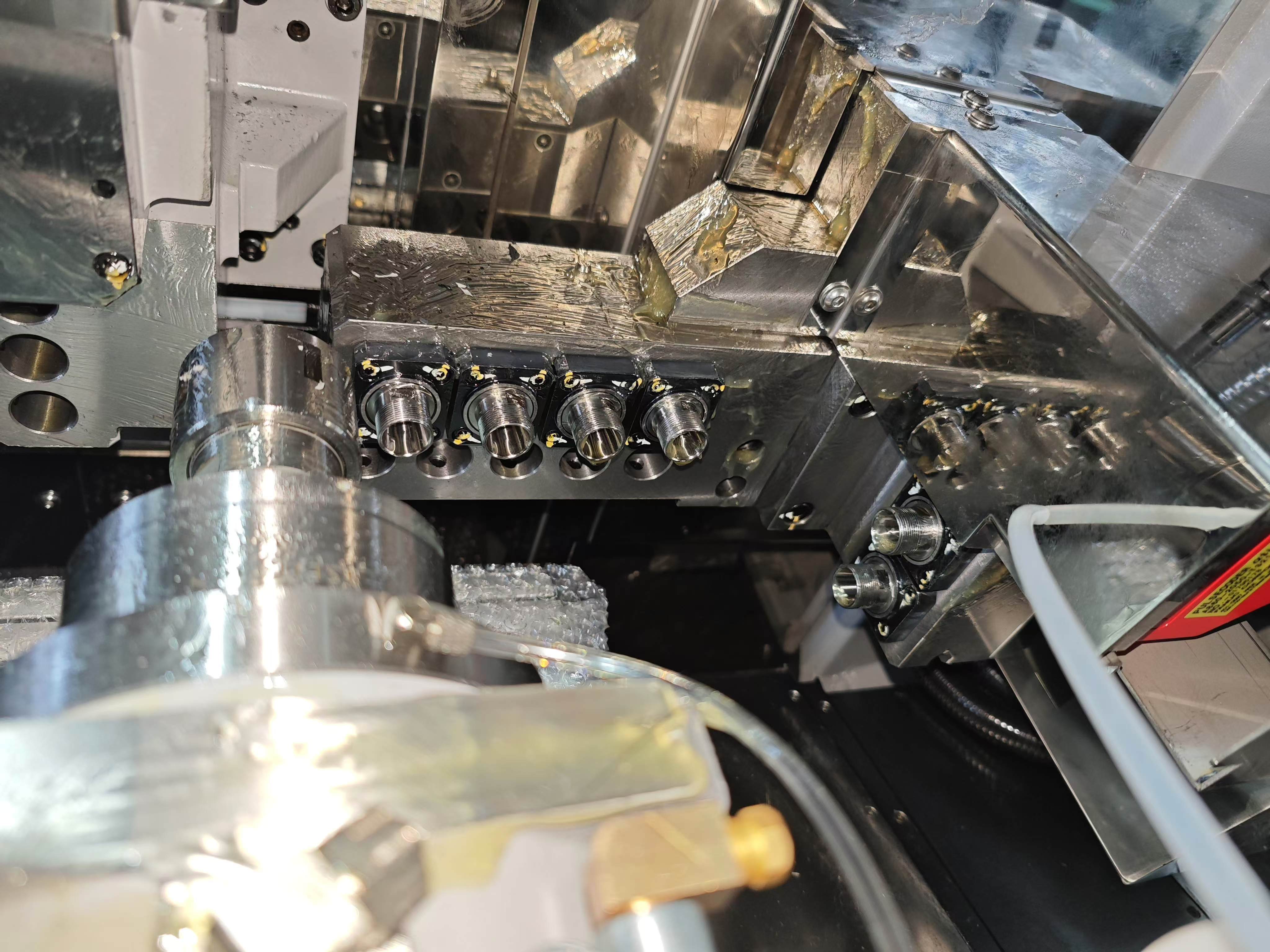

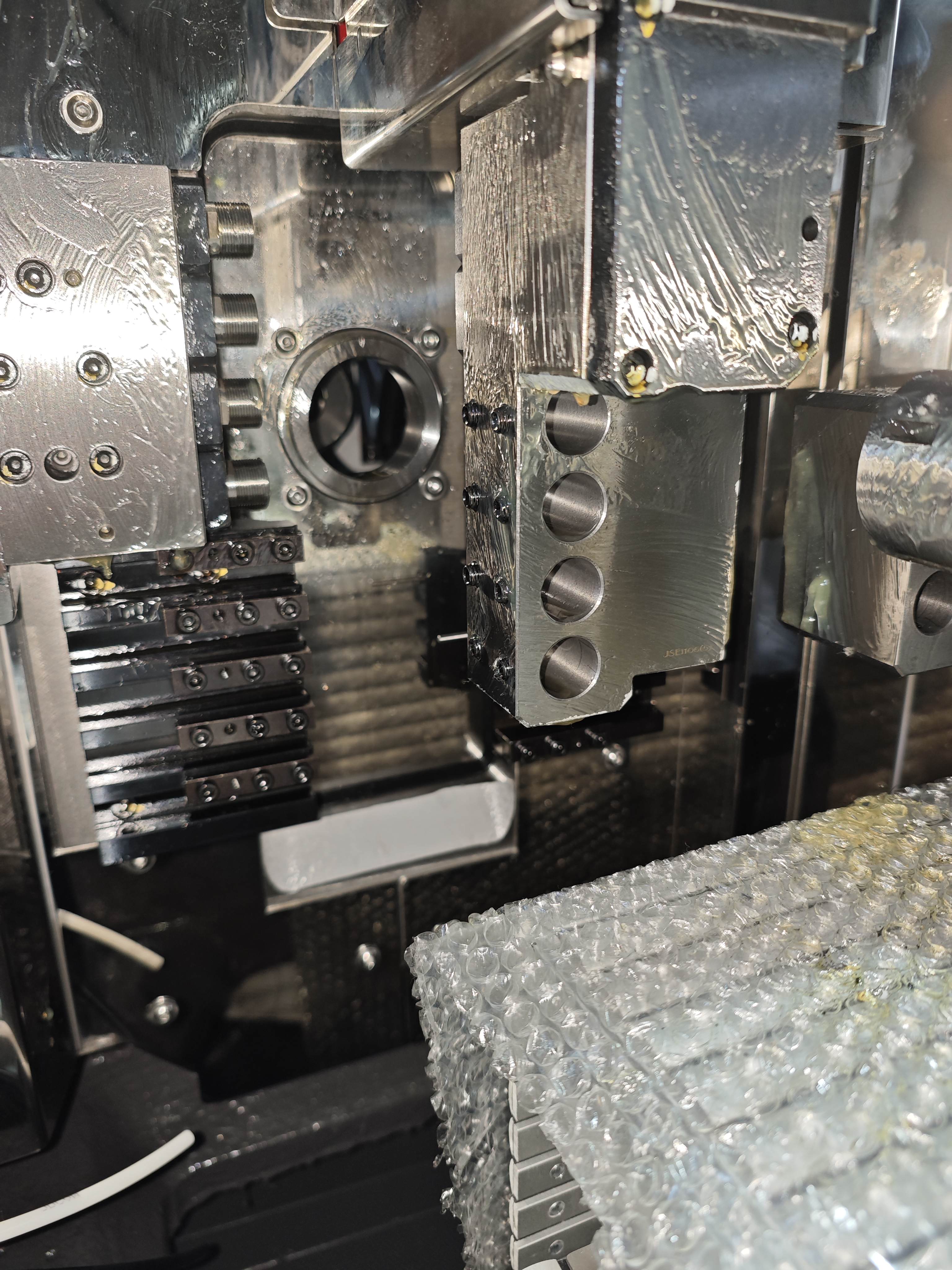

8. Две головки подачи ER16 (оснащены сервомотором FANUC мощностью 750 Вт) и четыре фиксированных держателя инструментов ER16 на торце шпинделя.

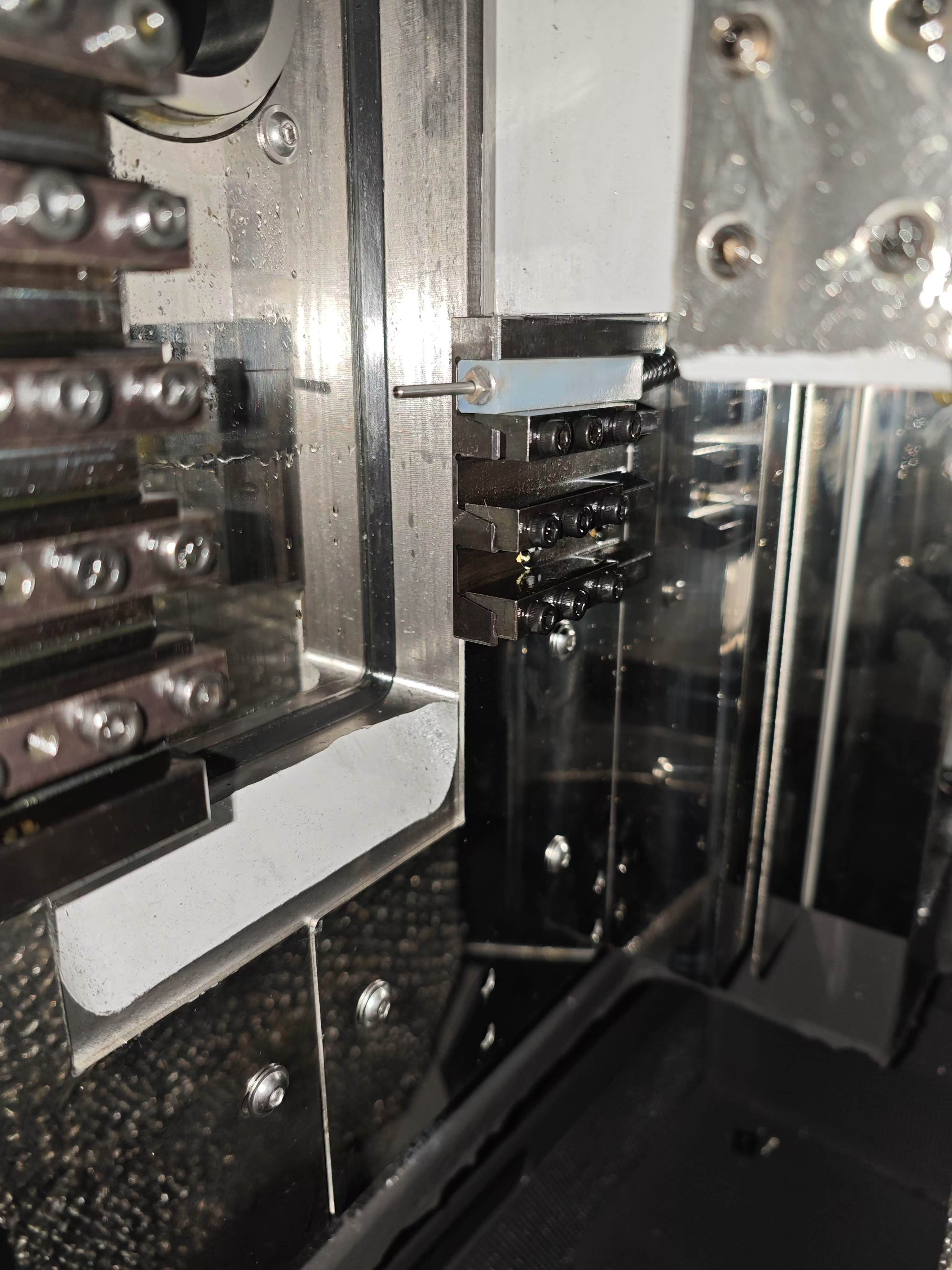

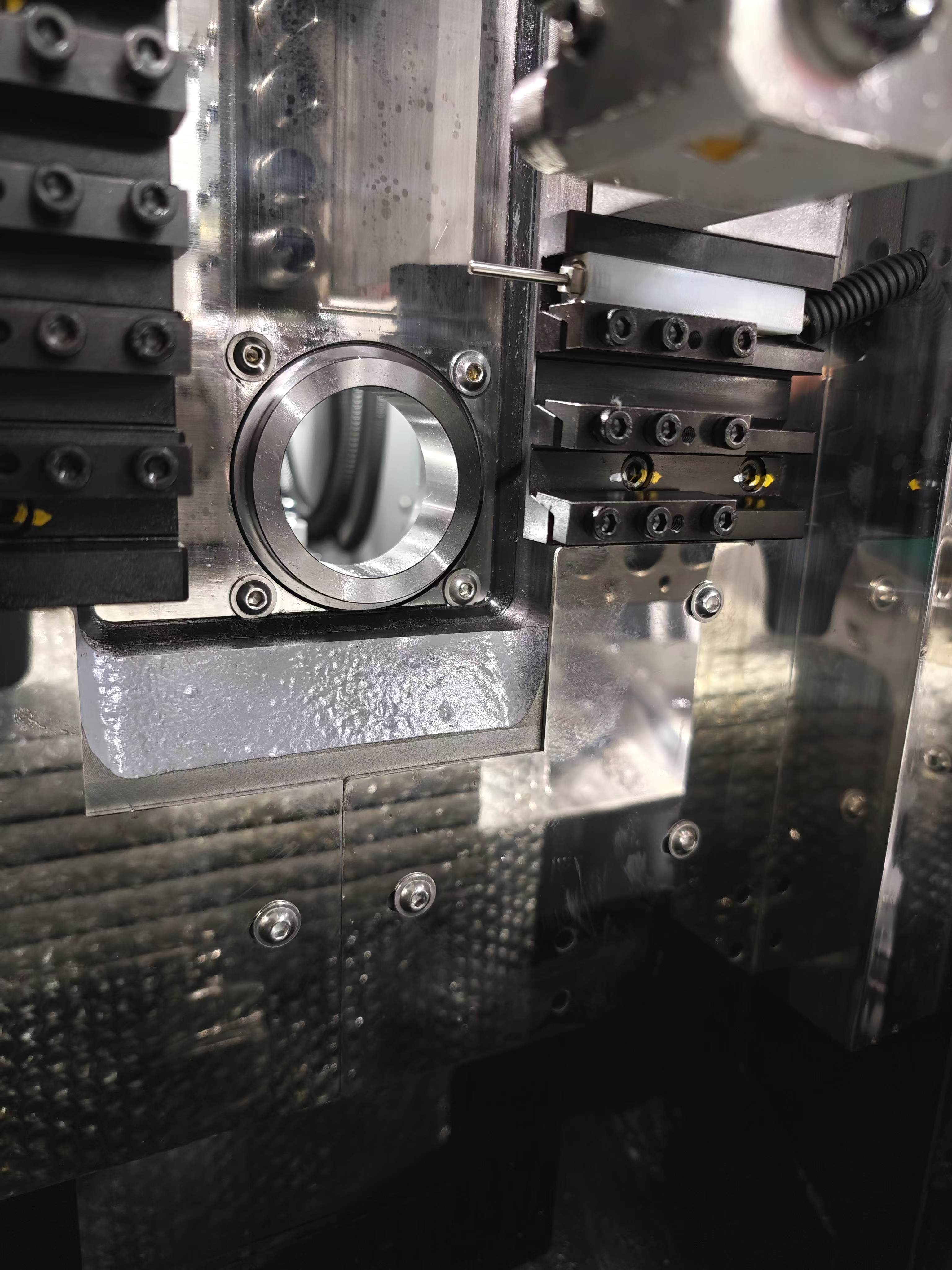

9. Торец шпинделя оснащен 8 держателями токарных инструментов 12*12.

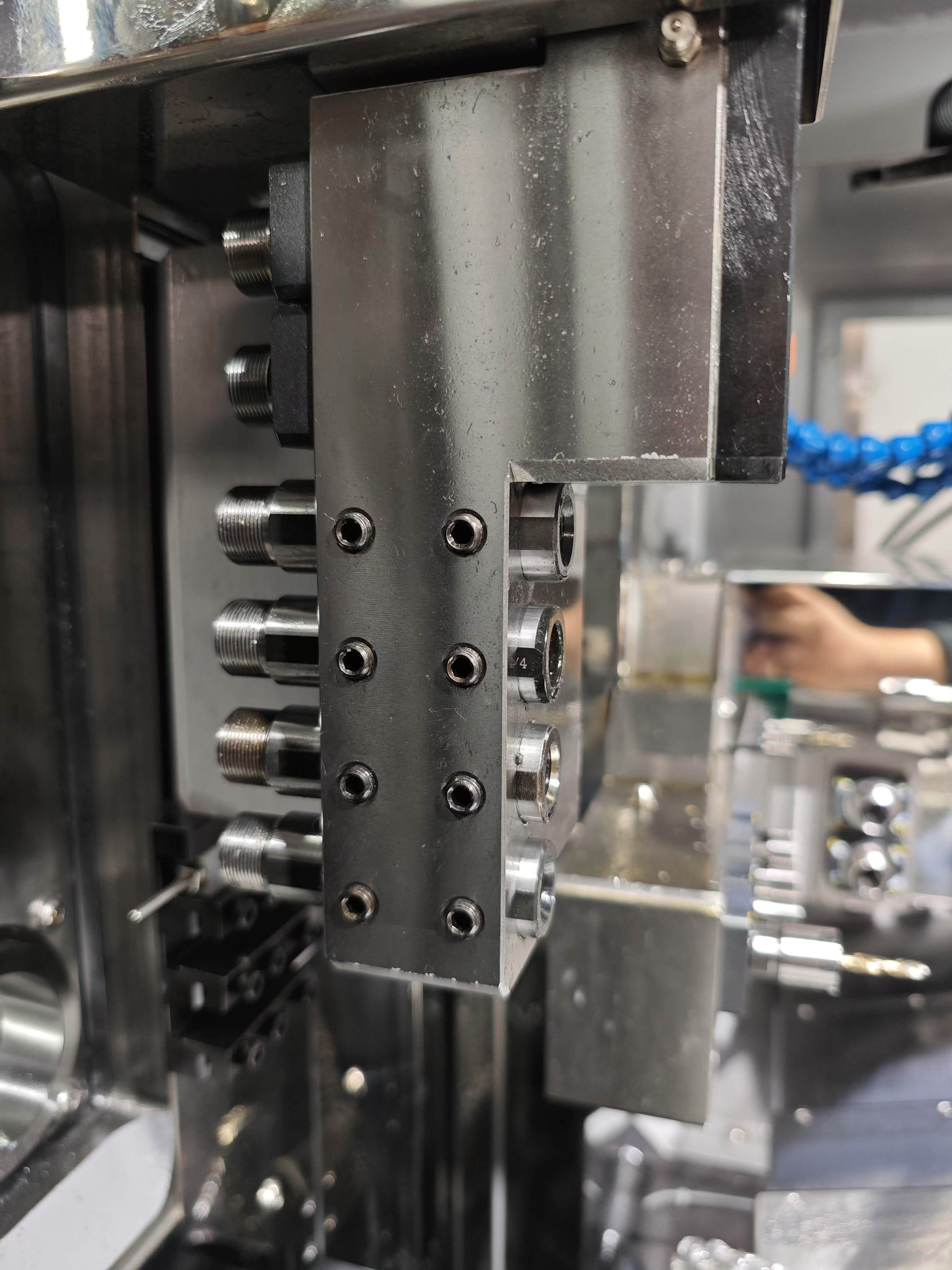

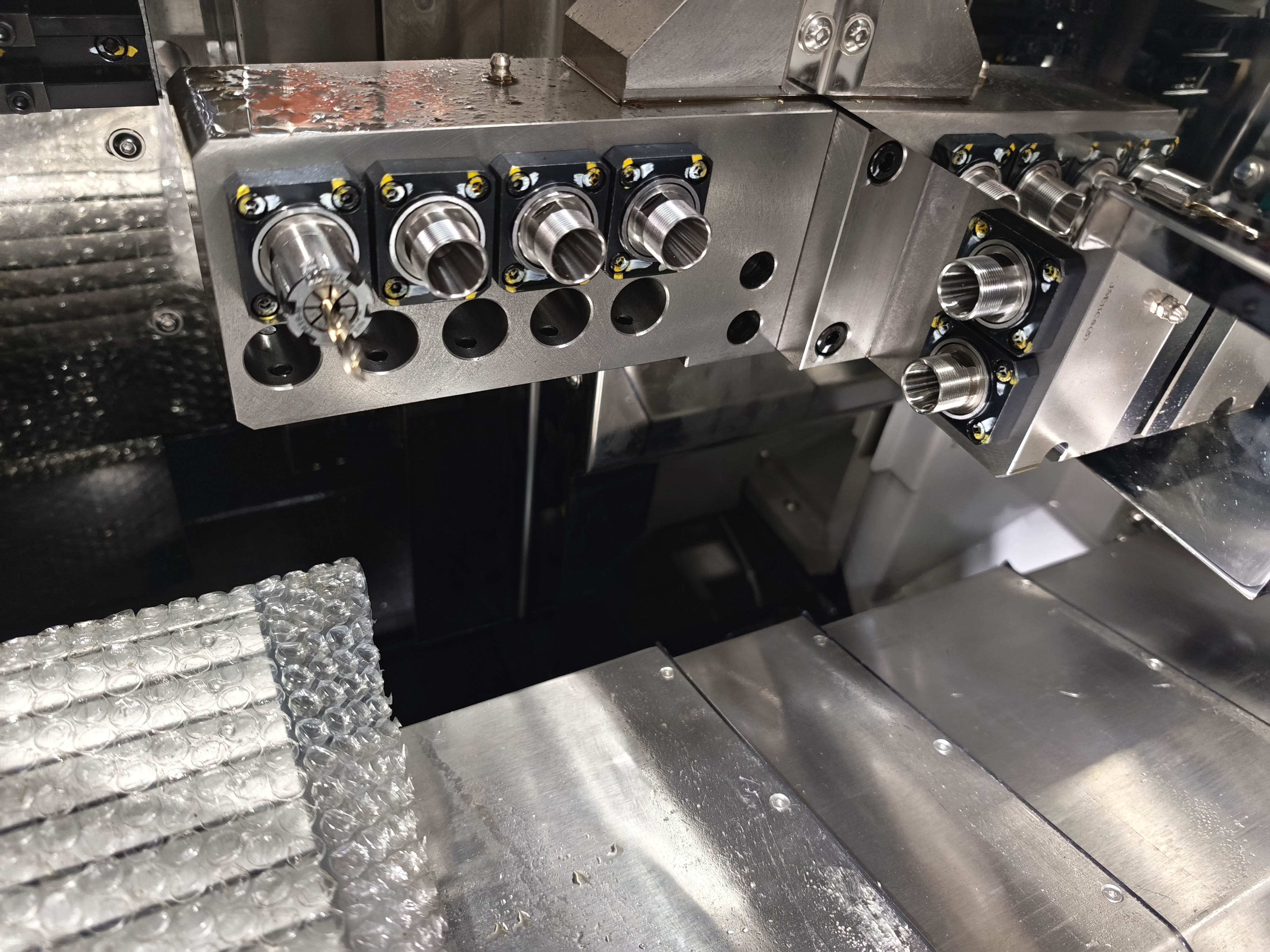

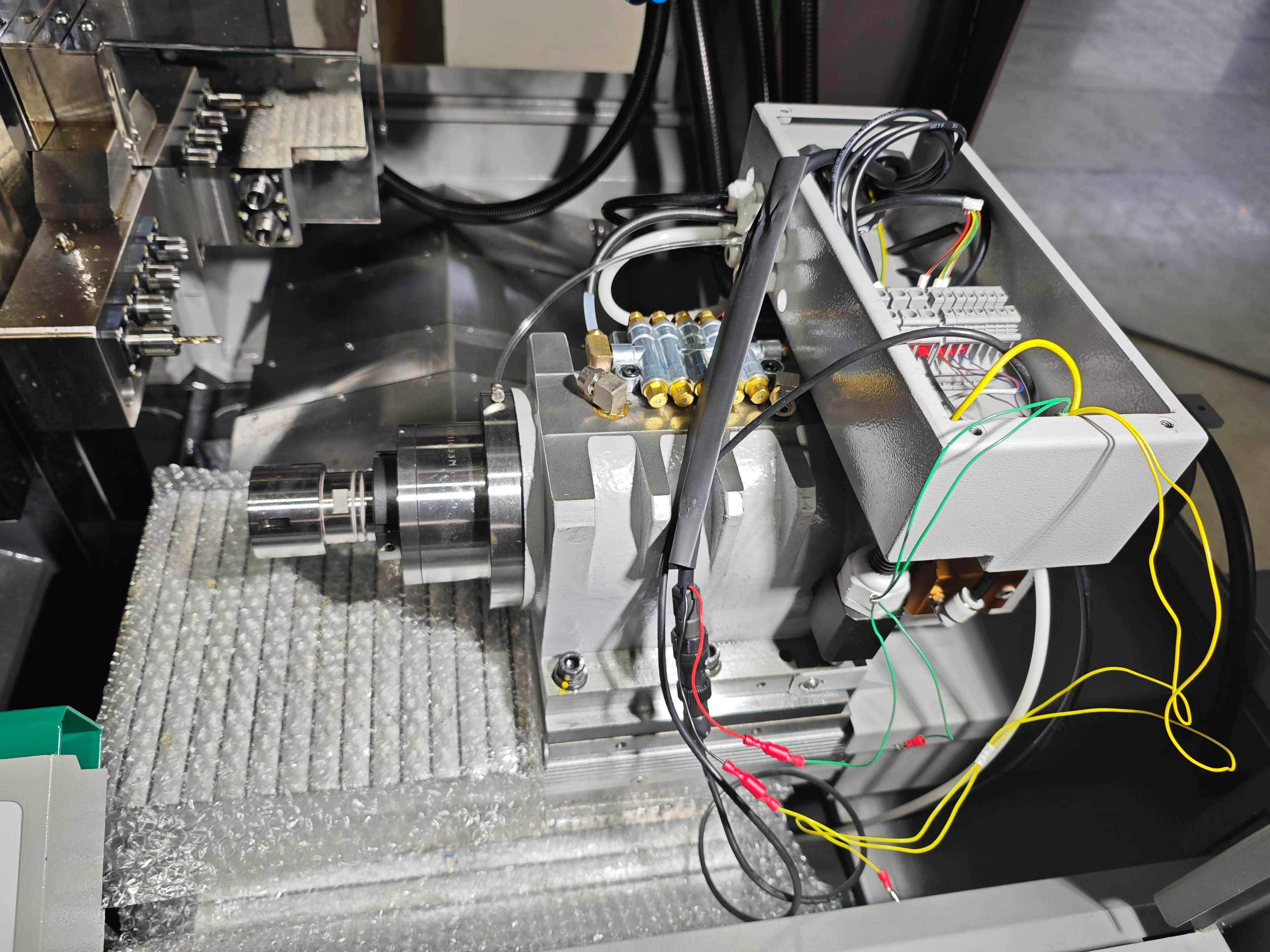

10. Торец противошпинделя оснащен 5 фиксированными держателями инструментов ER16 и 4 приводными инструментами ER16, а также сервомотором FANUC мощностью 1000 Вт.
11. Боковая сторона противошпинделя оснащена 2 приводным инструментами ER16 и сервомотором FANUC мощностью 1000 Вт.

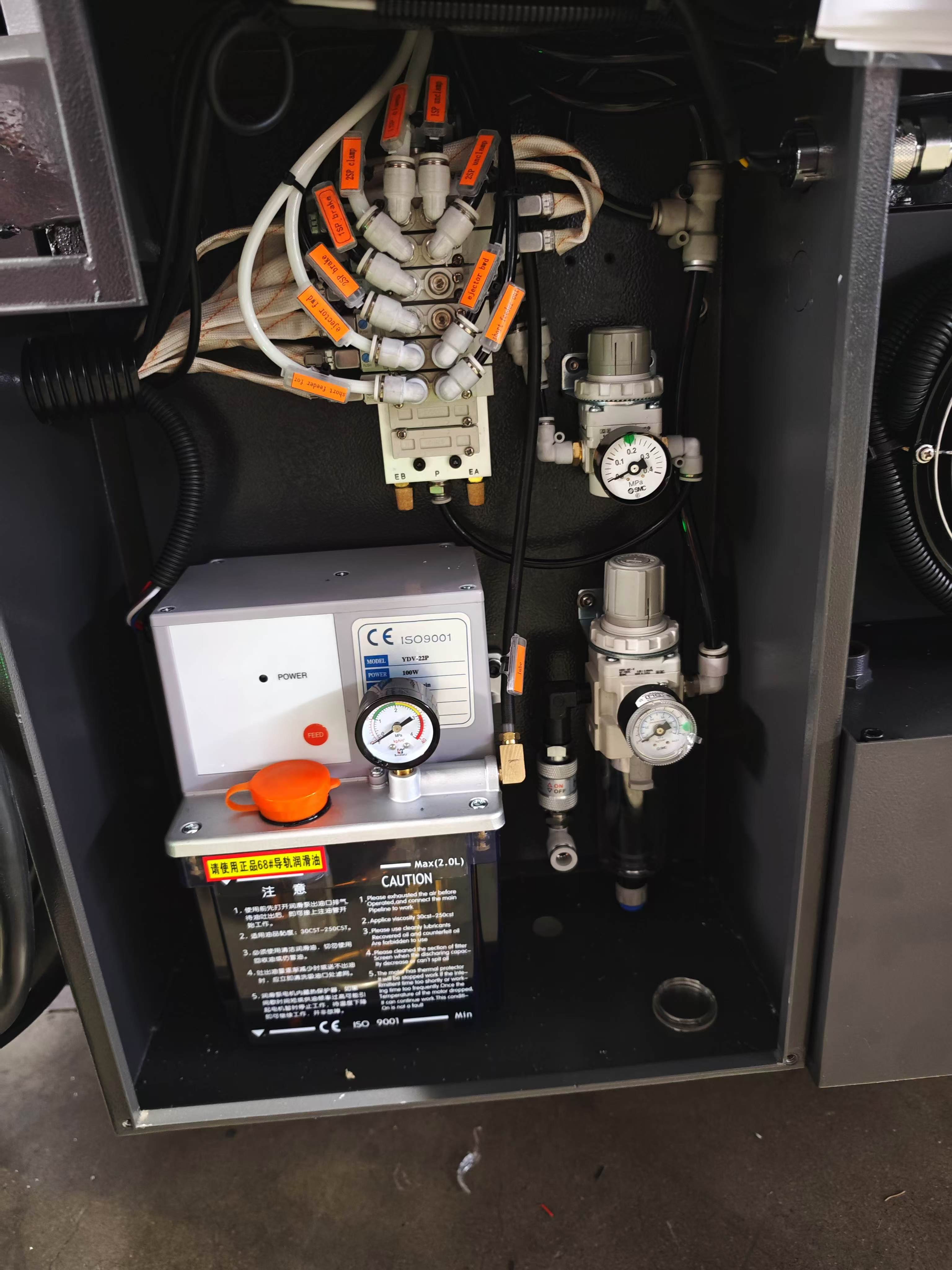

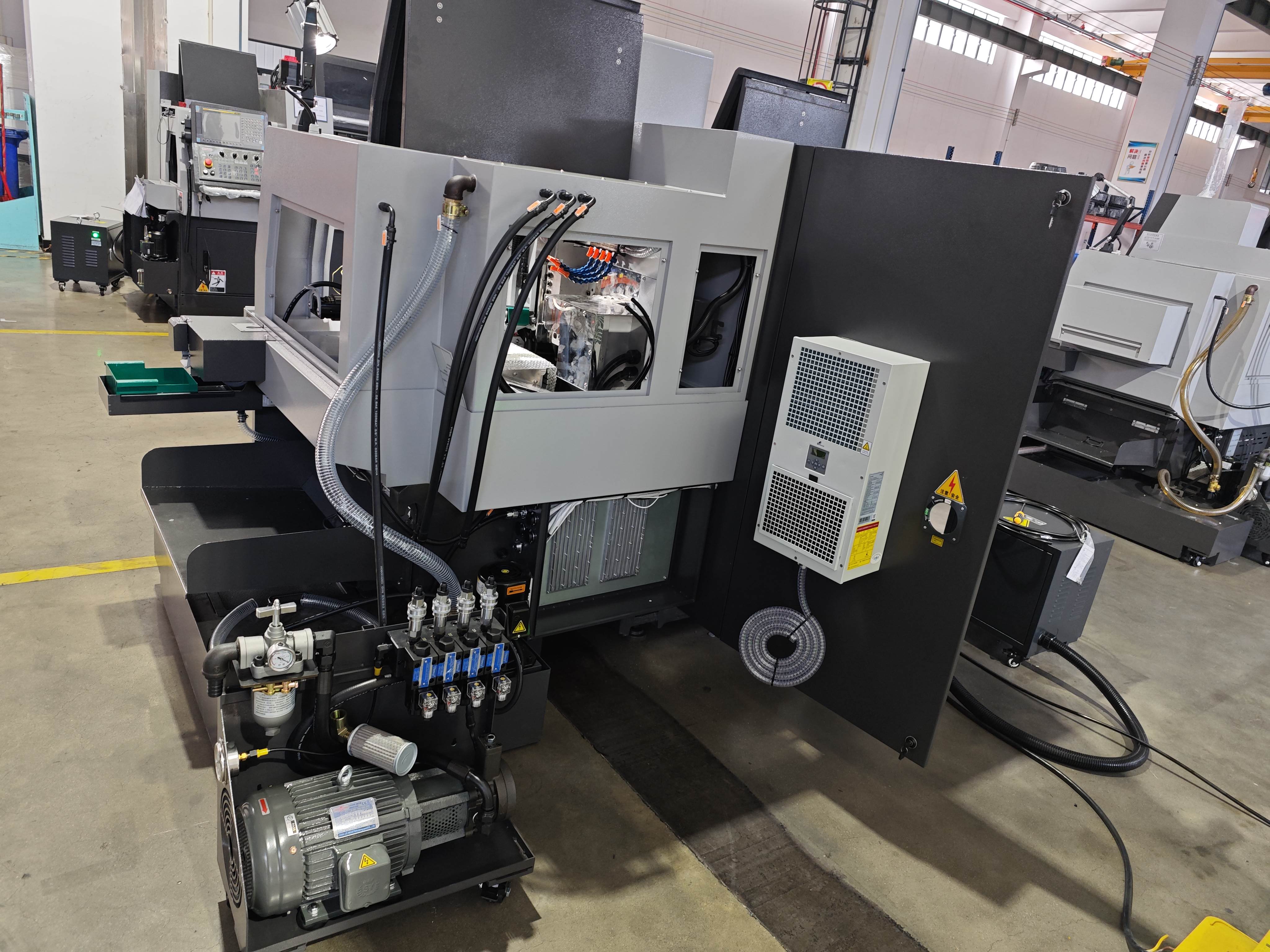

12. Пневматические компоненты производства AirTAC.
13. Устройство автоматической смазки

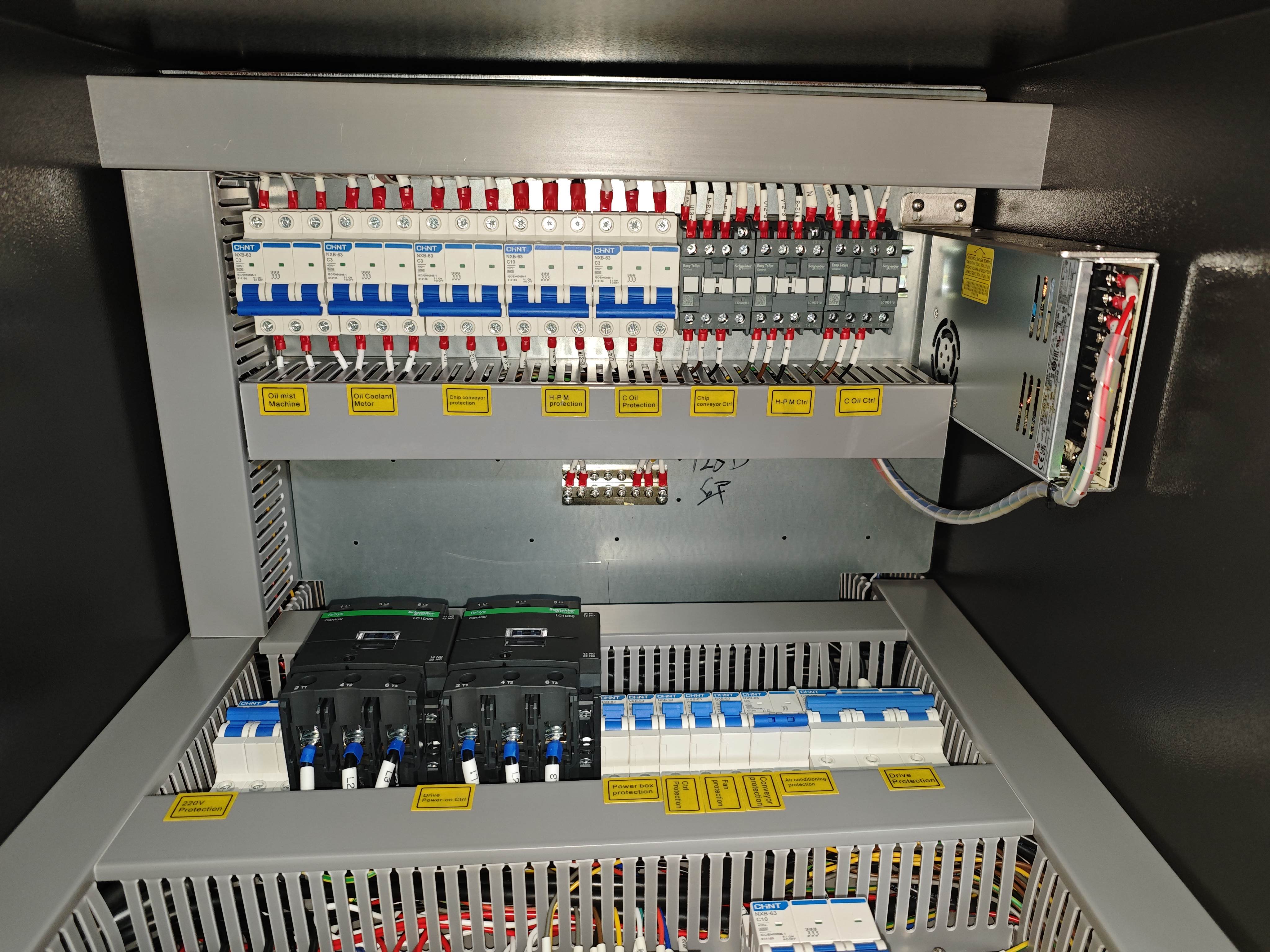

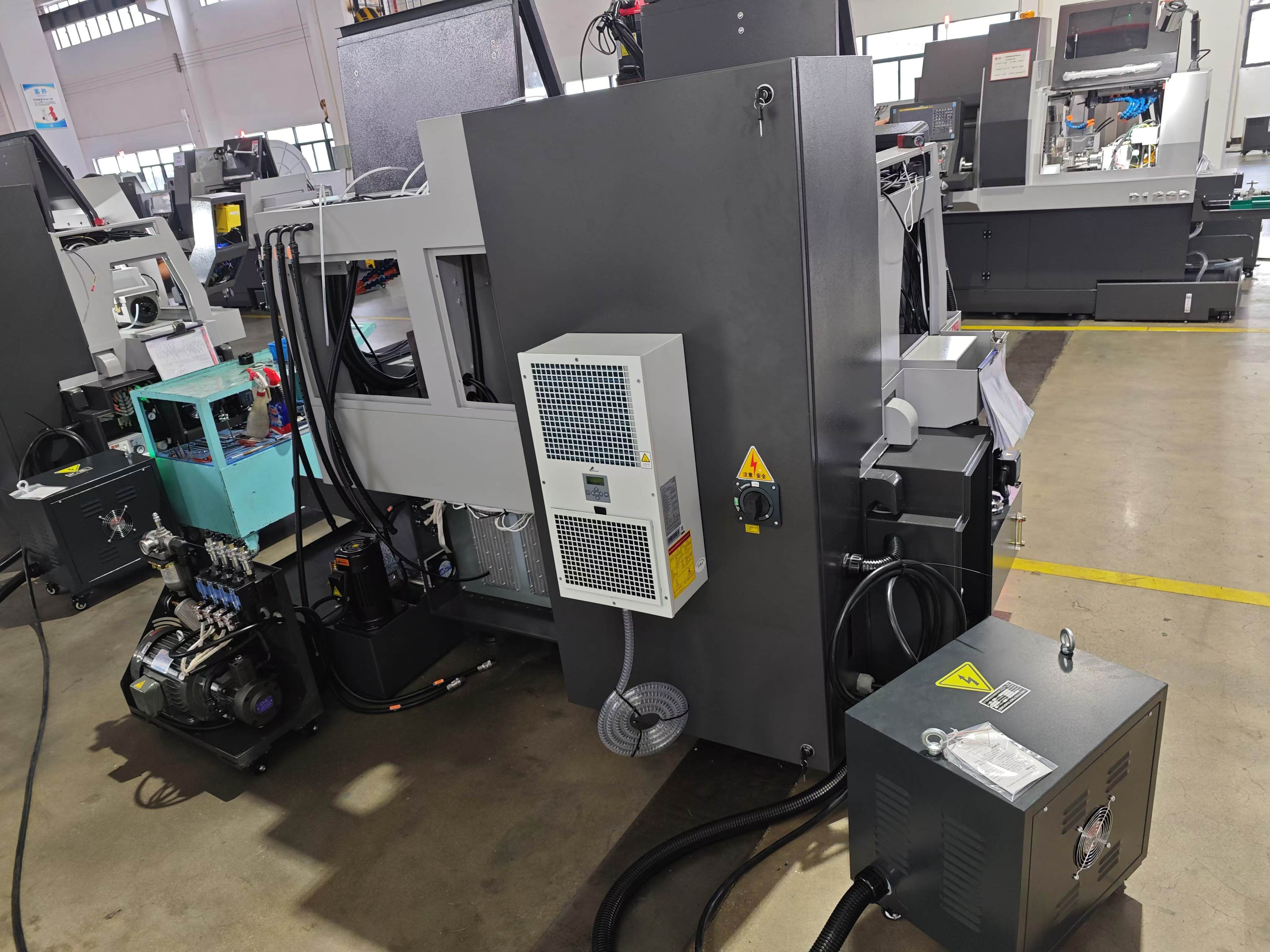

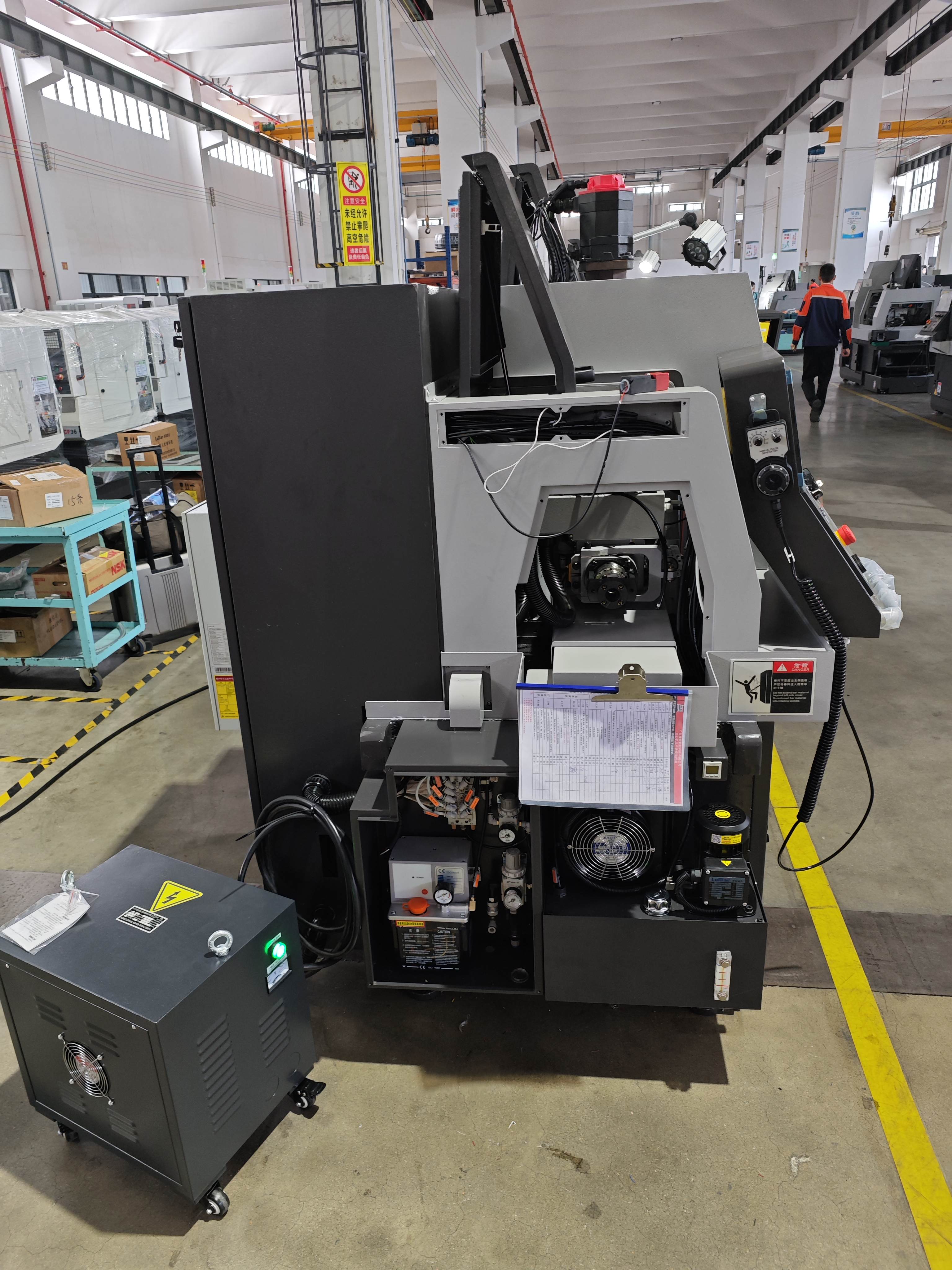

14. Стандартная комплектация включает в себя персонализированную высоковольтную станцию
ПАРАМЕТРЫ
|
Спецификация |

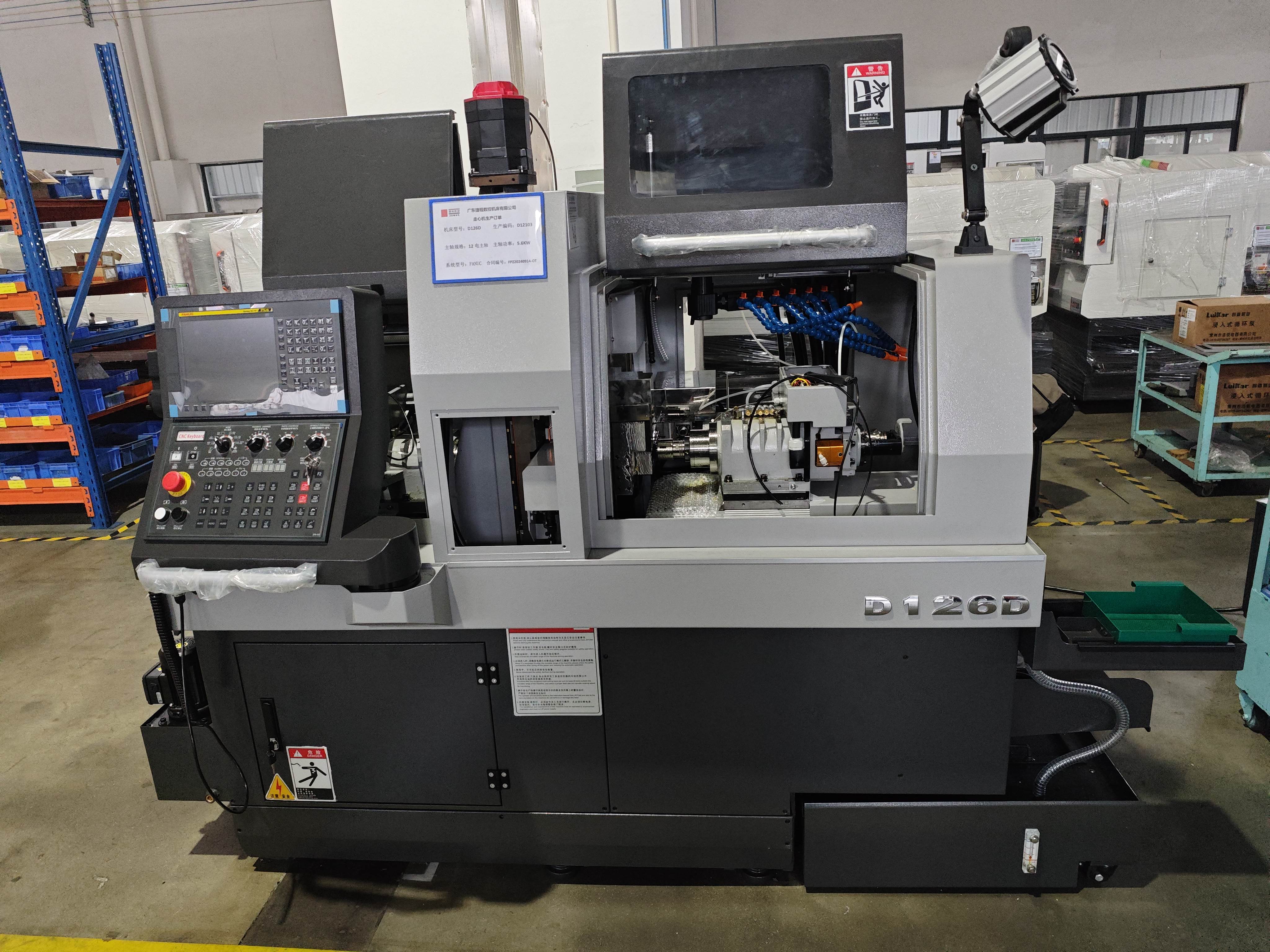

Rottler D126D |
|
|
Система |
FANUC |
Oi-TF Plus |
|
|
Максимальный диаметр обработки |
Ø 2 мм- Ø 12 мм |
|
Максимальная длина единовременной обработки |
Ø 36 мм (без направляющей втулки) /125 мм (с направляющей) |
|
|
Диаметр фронтального сверления |
Макс. Ø10 мм |
|
|
Диапазон обработки |
Обработка передней резьбы |
Макс. M8 |
|
Диаметр отверстия в шпинделе |
Ø 19 мм |
|
|
Скорость вращения шпинделя |
Макс. 10000 об/мин |
|
|
Максимальный диаметр сверления для боковой фрезеровки |
Ø 10 мм |
|
|
Максимальный диаметр резьбы для боковой фрезеровки |
M6 |
|
|
Максимальная скорость боковой фрезеровки |
5500 об/мин |
|
|
Максимальный диаметр опоры противошпинделя |
Ø12mm |
|
|
Максимальное удлинение противошпинделя |
120mm |
|
|
Максимальный диаметр сверления противошпинделя |
Макс. Ø10mm |
|
|
Резьбовая обработка противошпинделя |
Макс.M8 |
|
|
Скорость вращения противошпинделя |
Макс.10000 об/мин |
|
|
Максимальный диаметр сверления заднего инструмента |
Макс. Ø8 мм |
|
|
Держатели инструмента и мощность мотора |
Инструменты для торцовой обработки |
8 токарных инструментов 12x12 мм |
|
Боковые резцы для торцовой обработки |
4 инструмента ER16 |
|
|
Инструменты для торцовой обработки лицевой стороны |
4 фиксированных инструмента ER16 +
|
|
|
Держатель инструмента для лицевой стороны противошпинделя |
5 фиксированных инструментов ER16 +
|
|
|
Держатель инструмента для боковой стороны противошпинделя |
2 приводных инструмента ER16 |
|
|
Скорость перемещения |
30м/мин(Y1/Z1/X2/Z2) 20м/мин(X1) |
|
|
Точность подачи |
0,001 |
|
|
Мощность электрического шпинделя |
2,2 кВт |
|
|
Мощность электрического противошпинделя |
2,2 кВт |
|
|
Мощность мотора боковой фрезеровки |
1000 Вт |
|
|
Мощность мотора для торцовой обработки
|
750 Вт |
|
|
Мощность мотора для задней поверхности шпинделя |
1000 Вт |
|
|
Мощность мотора со стороны заднего вала |
1000 Вт |
|
|
Мощность |
Мощность серводвигателя подачи по оси Z1 |
1,2 кВт |
|
Мощность серводвигателя подачи по оси Х1 |
750 Вт |
|
|
Мощность серводвигателя подачи по оси Y1 |
1,2 кВт (с тормозом) |
|
|
Мощность серводвигателя подачи по оси Z2 |
750 Вт |
|
|
Мощность серводвигателя подачи по оси X2 |
750 Вт |
|
|
Мощность серводвигателя подачи по оси Y2 |
750 Вт (с тормозом) |
|
|
Прочее |
Габариты |
2300x1250x1750 мм |
|
Общий вес станка |
2600 Кг |
|

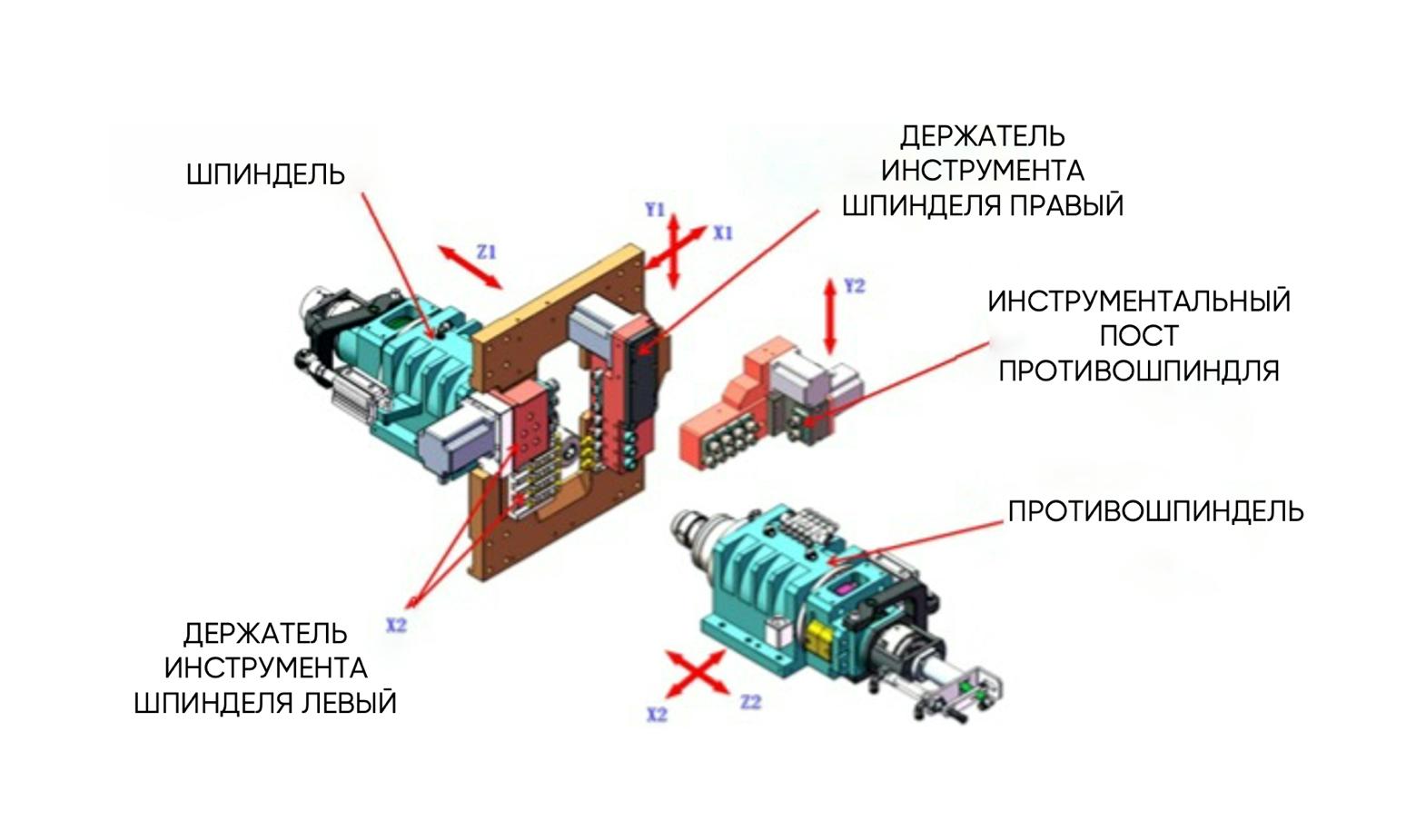

КИНЕМАТИЧЕСКАЯ СХЕМА СТАНКА
|
Шпиндель |
Держатель инструмента шпинделя левый |
Держатель инструмента шпинделя правый |
Инструментальный пост противошпинделя |
Противошпиндель |
|
Зажим шпинделя: диаметр прутка |
Торцевая приводная головка ER16 × 4 |
Торцевая приводная головка ER16×2 |
Торцевая приводная головка ER16 × 4 |
Зажим шпинделя: диаметр прутка |
|
Индексация по оси С ±0,015° |
Цилиндрические токарные резцы 12 ×12×85×8 |
Торцевая неподвижная фреза ER16×4 |
Торцевая неподвижная фреза ER16×5 |
Индексация по оси С ±0,015° |
|
Максимальная частота вращения шпинделя составляет 10000 об/мин |
Максимальная скорость вращения силовой головки составляет 6000 об/мин |
Максимальная скорость вращения силовой головки составляет 6000 об/мин |
Боковая силовая головка ER16×2 |
|

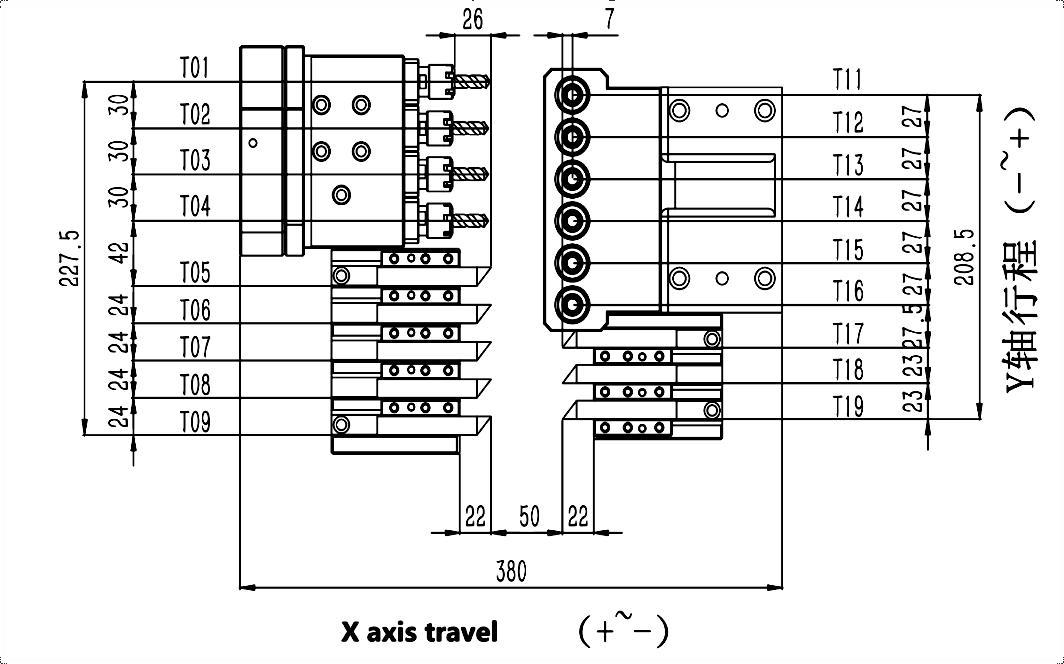

СХЕМА РАСПОЛОЖЕНИЯ ИНСТРУМЕНТА НА ТОРЦЕ ШПИНДЕЛЯ

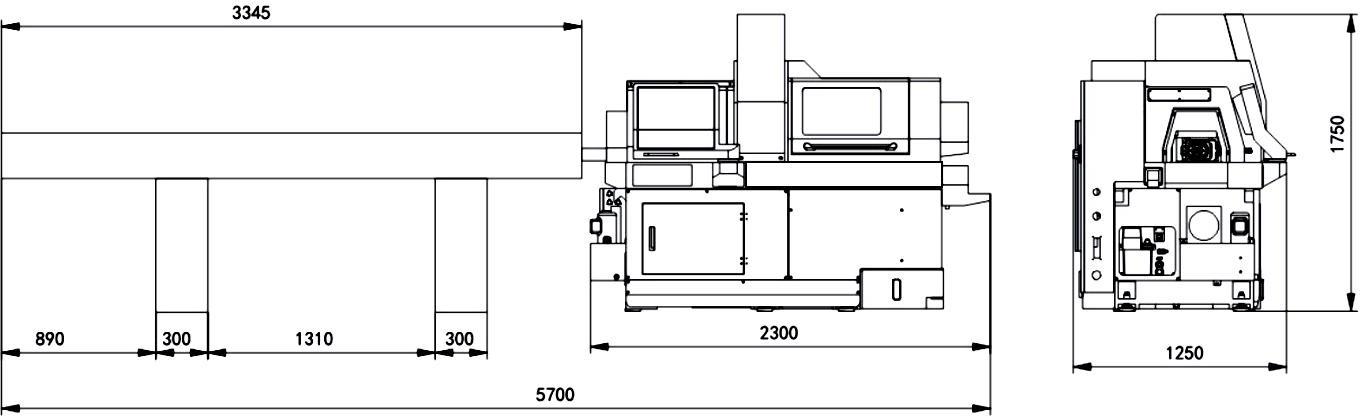

ГАБАРИТЫ
