О станке
Поглощение вибрации
Поглощение вибрации в 10 раз выше, чем у чугуна. При больших динамических нагрузках обеспечивается стабильность точности станка, качество обработки поверхности заготовки улучшается на 20 %, срок службы инструмента увеличивается на 15%.
Отличная термическая стабильность
Теплопроводность составляет 1/20 от чугуна, а удельная теплоемкость в 2,1 раза выше, чем у чугуна. Обладая отличной термической стабильностью и тепловой инерцией, он может эффективно контролировать деформацию станка, вызванную изменениями температуры, тем самым обеспечивая стабильность точности обработки.
Высокая жесткость
Подвижные части суппорта, рабочий стол и шпиндельная коробка сварены из высокопрочной низколегированной стали, модуль упругости материала в 1,4 раза выше, чем у чугуна, что позволяет увеличить общую жесткость конструкции на 20%.
Лёгкий
По сравнению с чугунными материалами вес уменьшается на 20–30%, собственная частота увеличивается на 10%, снижается вероятность резонанса при резании, повышается стабильность и точность обработки.
Части колонны
Поперечная колонна отлита с применением технологии минерального литья, что обеспечивает отличное поглощение вибраций и высокую термическую стабильность. Эти характеристики значительно улучшают качество обработки поверхности заготовки и увеличивают срок службы режущего инструмента.
Поперечная балка выполнена с наклонной задней структурой под углом 45° из одного компонента, что способствует улучшению жёсткости. Седло и шпиндельная коробка имеют сварную конструкцию из стальных пластин, что облегчает управление и эффективно повышает динамическую скорость реакции и точность движения станка.
Компоненты конвейера для стружки и чиллера
Применяется задняя станина с конструкцией для удаления стружки, имеющая значительный наклон и расширенное отверстие для сбора и очистки стружки. Большой объём открытого лотка для сбора стружки упрощает процесс очистки.
Регулируемая конструкция форсунки с высоким расходом жидкости обеспечивает эффективную очистку от накопившейся стружки в процессе сверления и нарезания резьбы, а также помогает эффективно охлаждать заготовки и режущий инструмент. Этот метод удаления стружки гармонично сочетается с системой промывки на задней части станка.
Широкий рабочий стол размером 1200×600 мм помогает быстро очистить от железной стружки и режущей жидкости.

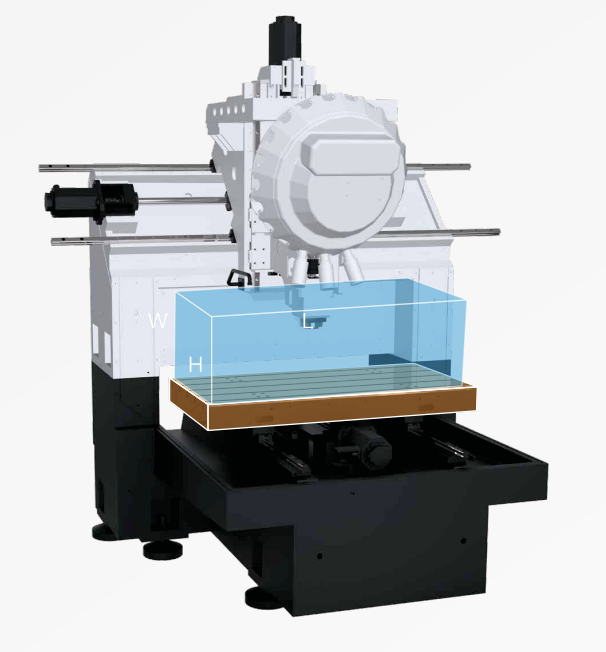

| Грузоподъёмность | 400 кг |
| Размер заготовок — Длина (L) | 1100 мм |
| Ширина (W) | 600 мм |
| Высота (H) | 350 мм |

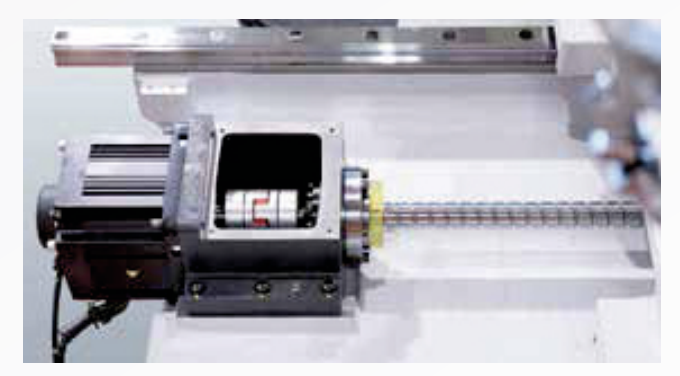

ШВП
ШВП (шариковый винт подачи) напрямую соединён с сервоприводом переменного тока, что обеспечивает высокие динамические характеристики для каждой оси станка. Погрешность передачи, вызванная повышением температуры, минимизируется за счёт предварительного натяжения, что гарантирует точность передачи и стабильность работы станка.
Высокоточное и высокопрочное цельное литье и большой наклон для быстрого удаления стружки
Общая схема выполнена с использованием портальной структуры, а ключевые компоненты имеют высокую жёсткость и малый вес, что позволяет добиться высокоскоростного и высокоточного перемещения по каждой оси.

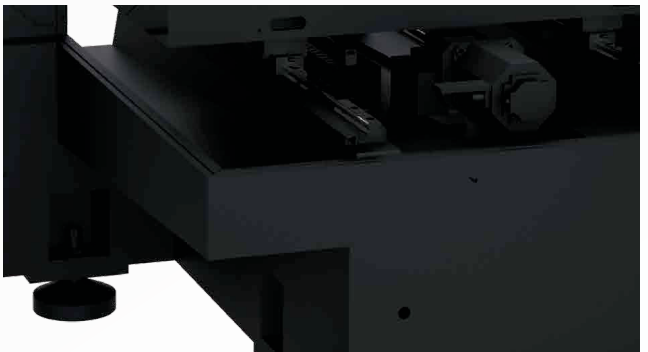

Задний отвод стружки с большим наклоном. Задняя часть станины с большим наклоном облегчает сбор и очистку стружки.

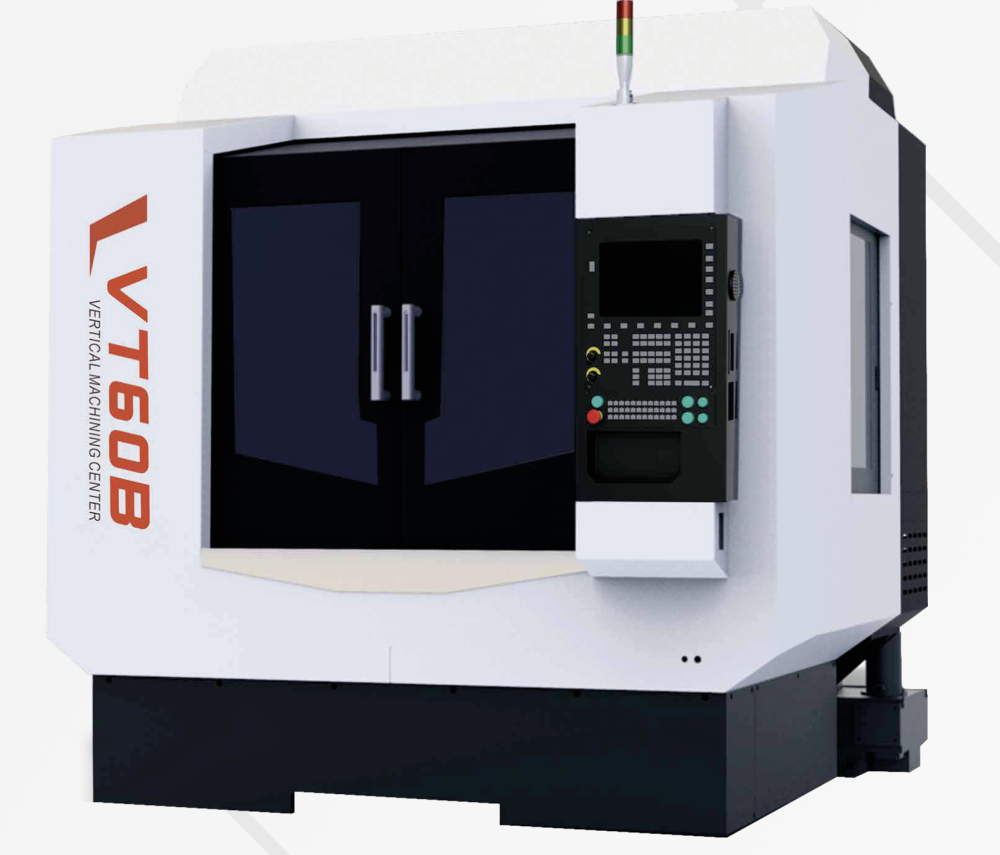

Технические параметры
| Конфигурация | Размерность | Модель VT60B |
|---|---|---|
| Ход | Перемещение по оси X, мм | 1100 |
| Перемещение по оси Y, мм | 600 | |
| Перемещение по оси Z, мм | 350 | |
| Расстояние от конуса шпинделя до поверхности стола, мм | 250–600 | |
| Расстояние от центра шпинделя до колонны, мм | 468 | |
| Рабочий стол | Размер, мм | 1200×600 |
| Макс. грузоподъёмность стола, кг | 400 | |
| T-слот (размер×кол-во×расстояние), мм | 14×5×120 | |
| Подача | Быстрый ход по осям X/Y/Z, м/мин | 60/60/60 |
| Скорость подачи по осям X/Y/Z, м/мин | 20/20/20 | |
| Ускорение, G | 1 | |
| Шпиндель | Тип привода | Прямой |
| Конус шпинделя | BT30 | |
| Макс. скорость, об/мин | 12000 | |
| Мощность (номинал/макс.), кВт | 3.7 / 7.5 | |
| Крутящий момент (номинал/макс.), Нм | 23.6 / 47.7 | |
| Точность | Точность позиционирования X/Y/Z, мм | 0.008 (по всей длине) |
| Повторяемость позиционирования X/Y/Z, мм | 0.005 (по всей длине) | |
| Инструментальный магазин | Тип | Револьверная голова |
| Ёмкость, шт. | 21 | |
| Макс. размер инструмента (полный/незаполн./длина), мм | Ø100 / Ø140 / 250 | |
| Макс. вес инструмента, кг | 3 | |
| Другие | Давление воздуха, МПа | 0.65 |
| Мощность источника питания, кВА | 25 | |
| Габариты, мм | 2760×2600×2720 | |
| Вес, кг | 6000 |
|
Перемещение оси X, мм
|
1100 |
|
Перемещение оси Y, мм
|
600 |
|
Перемещение оси Z, мм
|
350 |
|
Крутящий момент шпинделя, Н·м
|
23.6 / 47.7 |
|
Скорость шпинделя, об/мин
|
12000 |
