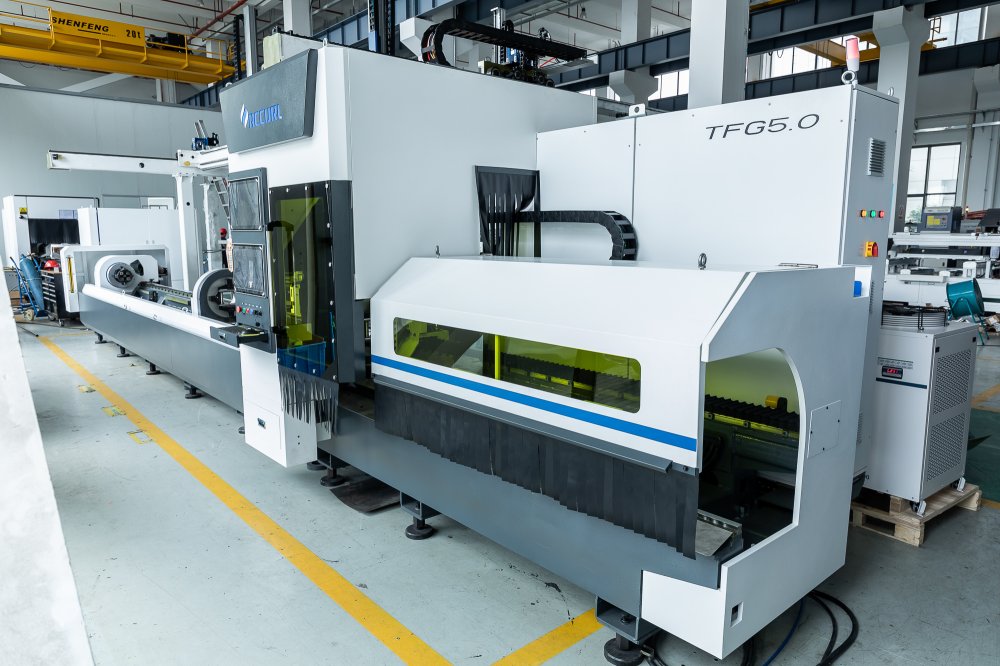

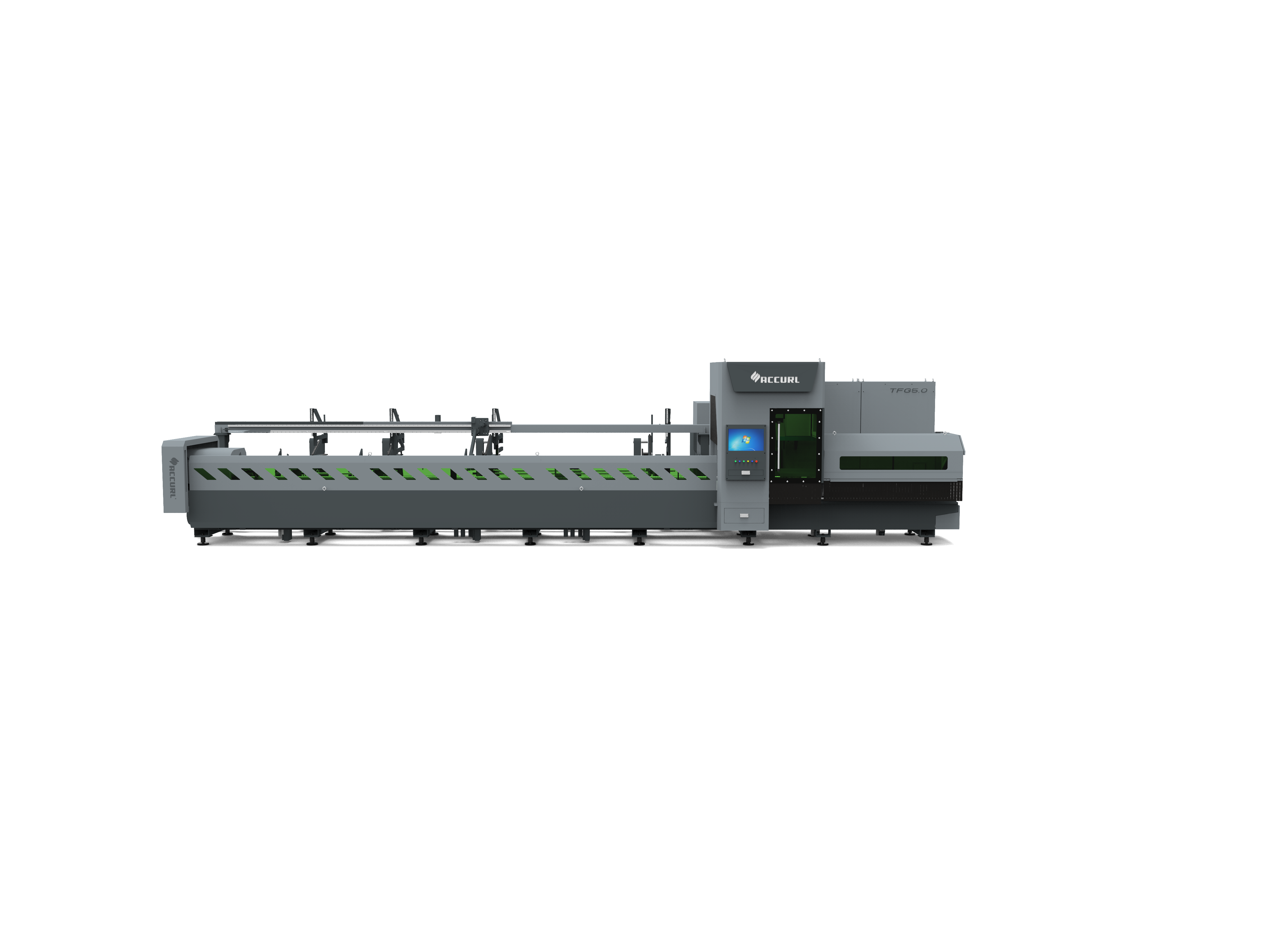

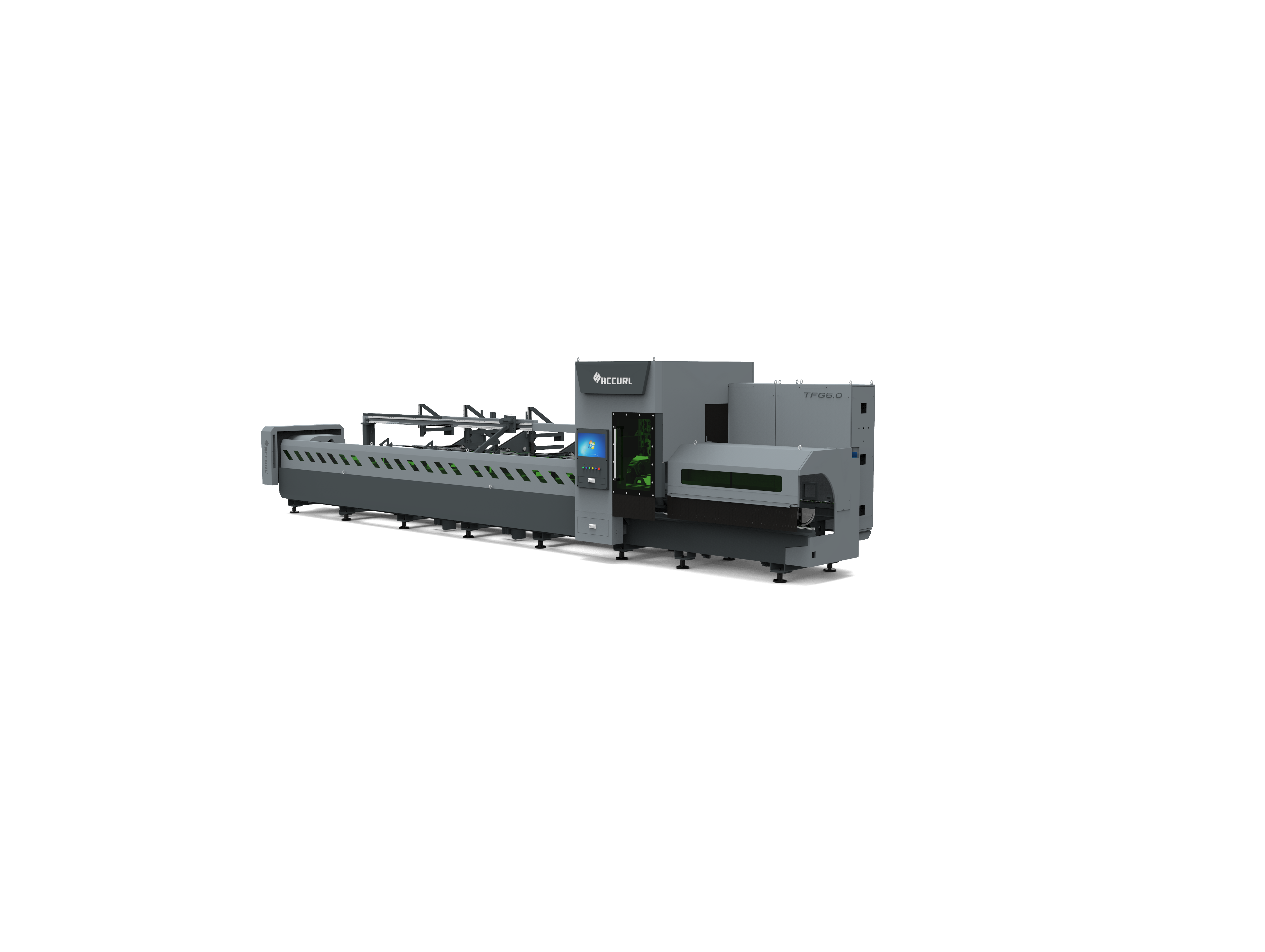

Станок для лазерной резки труб Accurl

Станки для лазерной резки труб — это наши системы лазерной резки 2D и 3D для труб, труб и профилей диаметром от 12 мм до 610 мм (от 0,5 до 24 дюймов) и длиной до 18 м (60 футов).

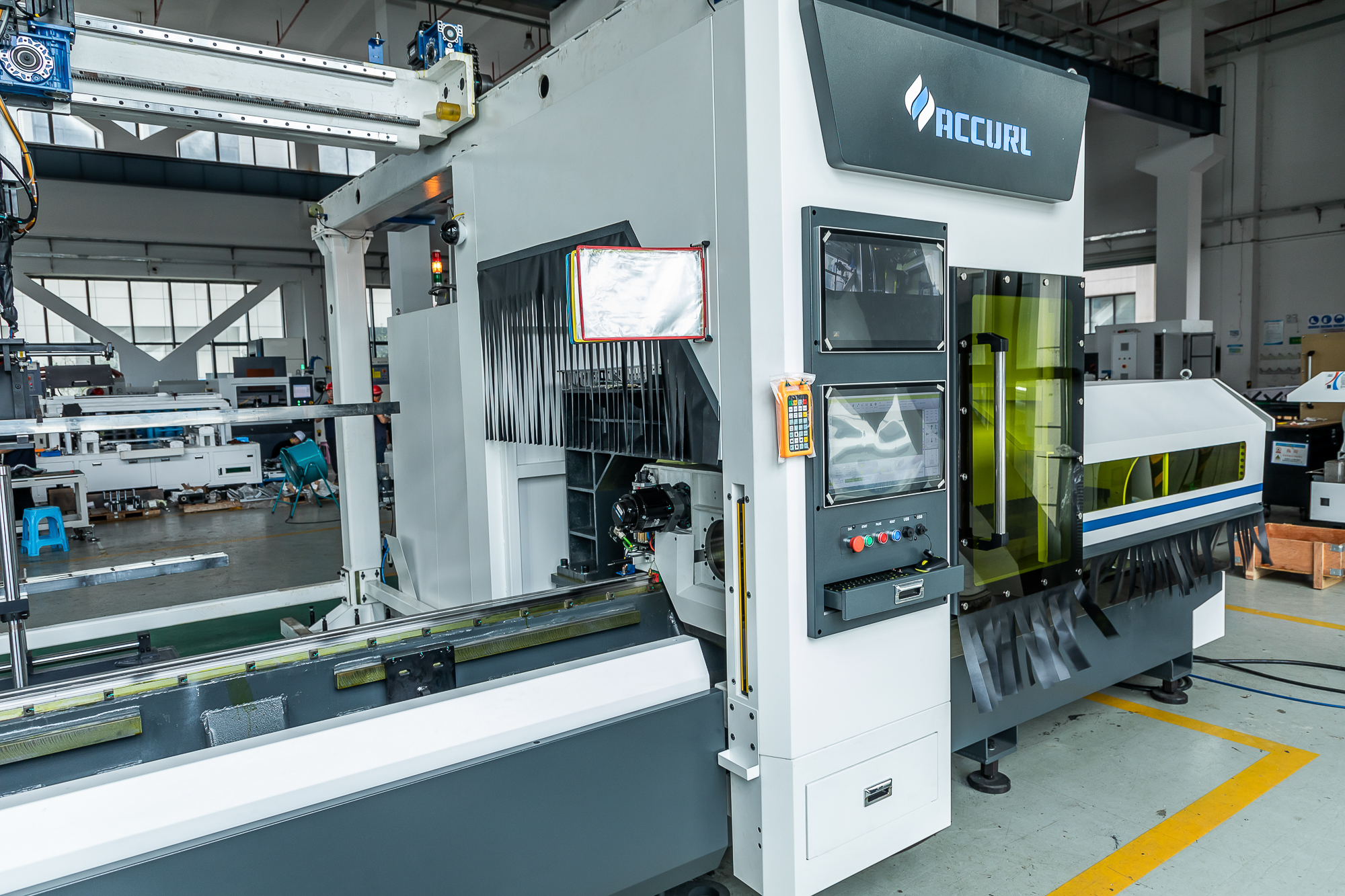

Станок для лазерной резки труб ACCURL® предназначен для предприятий, которые заботятся о высококачественной резке профилей и труб.Полностью автоматическая загрузка и разгрузка требуют меньших усилий, что обеспечивает максимальную производительность во время работы.

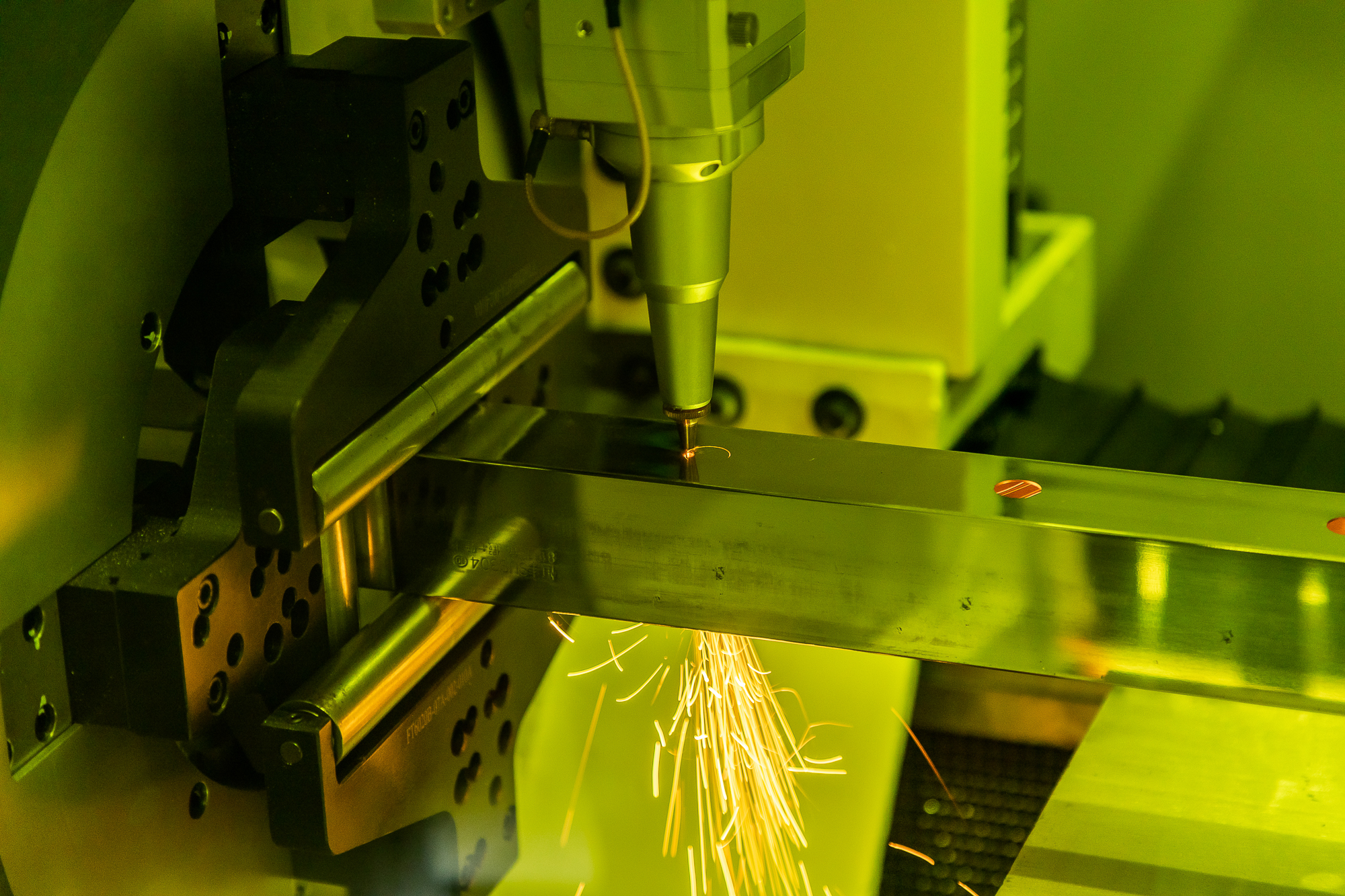

Наш лазерный луч может легко разрезать колонны и пересекающиеся линии в ответвлениях для центробежных и нецентробежных пересечений.

• FSCUT® ЧПУ 22-ДЮЙМОВЫЙ ЭКРАН FSCUT5000 Система управления TwinCAT

• YASKAWA ® Высокодинамичный сервопривод EtherCAT

• RAYTOOLS® Режущая головка Auto Focus (Швейцария)

• ACCURL® Динамическое отслеживание высоты поверхности трубы

• ACCURL® Fast piercing 2.0: Сверхбыстрая перфорация

• Объем обработки труб:￠15 мм-￠200 мм

• ACCURL®Автоматическая калибровка

• Графитовая технология защиты от ожогов

• <Система дымоудаления(TODC-4L/4500м³/ч).

• Волоконный лазерный резонатор IPG YLS-2000K мощностью 2 кВт

• Плавающая система поддержки стола с сервоприводом

• Автоматическая механическая система заряжания ATL-60

• Нормы CE: защитные меры с камерой наблюдения в реальном времени

• Система безопасности класса IV и маркировка CE

• Полностью автоматическая система регулятора напряжения

• FSCCUT®Embedded PC: Промышленные ПК с непосредственно интегрированным уровнем ввода/вывода

• Industrie 4.0 для обработки листового металла с TwinCAT Analytics и TwinCAT IoT


Гибкость и эффективность

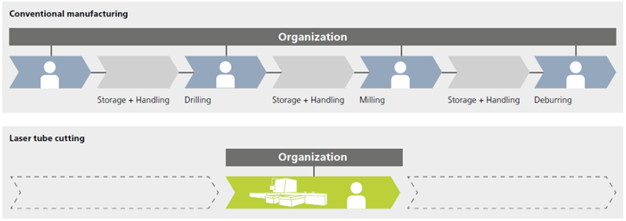

Сравнение производственных этапов при лазерной резке труб и традиционном производстве:

Почему Accurl?

• Лучшие станки для лазерной резки труб
• >Инновационные функции, такие как резка со скосом
• Комплексная технология и режимы резки
• Эргономичные концепции машины

Наши функциональные особенности и интегрированные ноу-хау поддерживают трубы и профили на каждом этапе прохождения станка для лазерной резки труб.Каждый компонент нашего станка для лазерной резки труб предназначен для достижения оптимальных результатов с реальными преимуществами на каждом этапе.

ПРОСТАЯ ЭФФЕКТИВНОСТЬ:

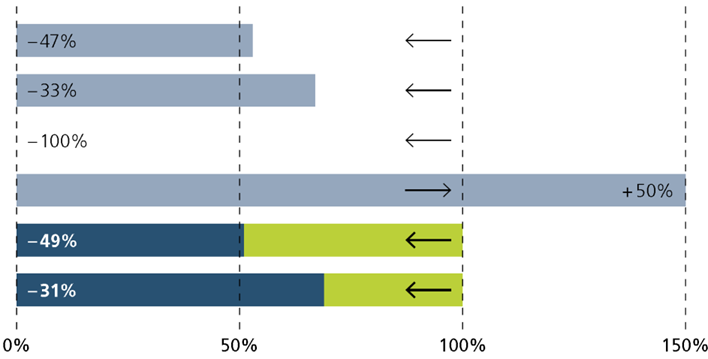

Если взять пример гибочного соединения, лазерная резка труб на 49 % более эффективна по времени и на 31 % более экономична в расчете на одну деталь.

• Разработка, программирование, работа Обработка

• Промежуточная обработка, доработка

• Почасовая оплата

• <Общее время на деталь

• Стоимость одной детали

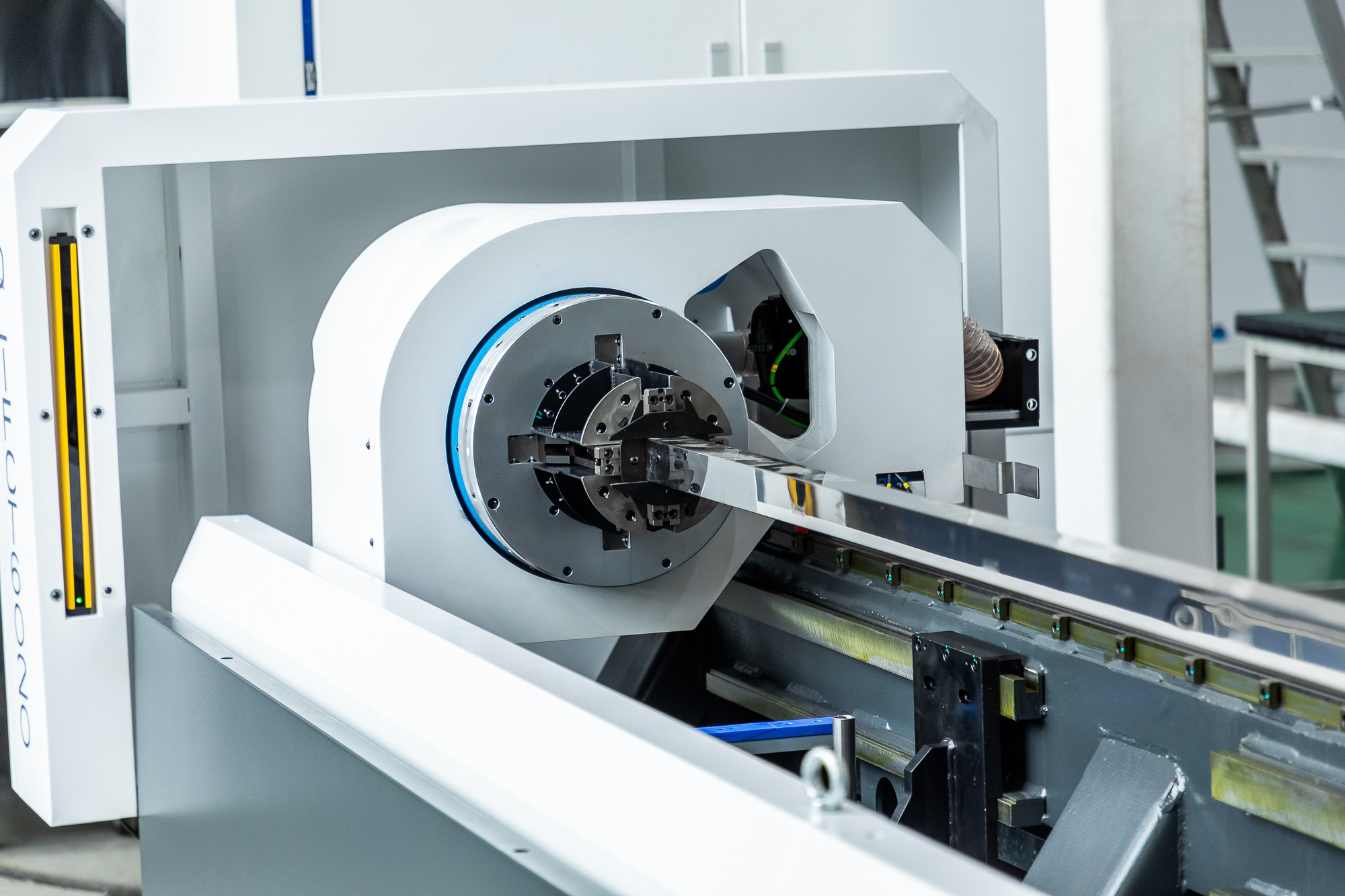

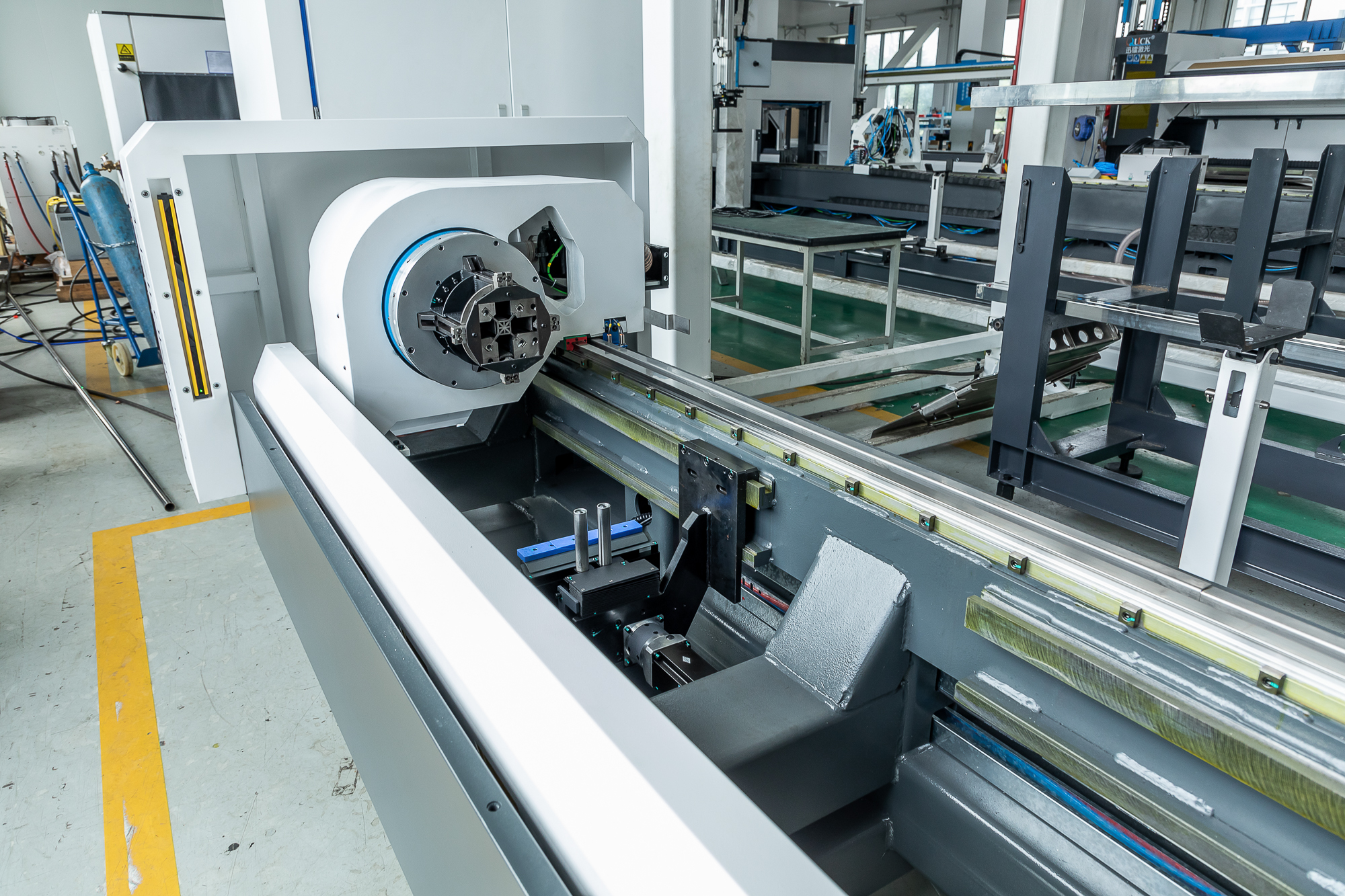

Зажимные кулочки

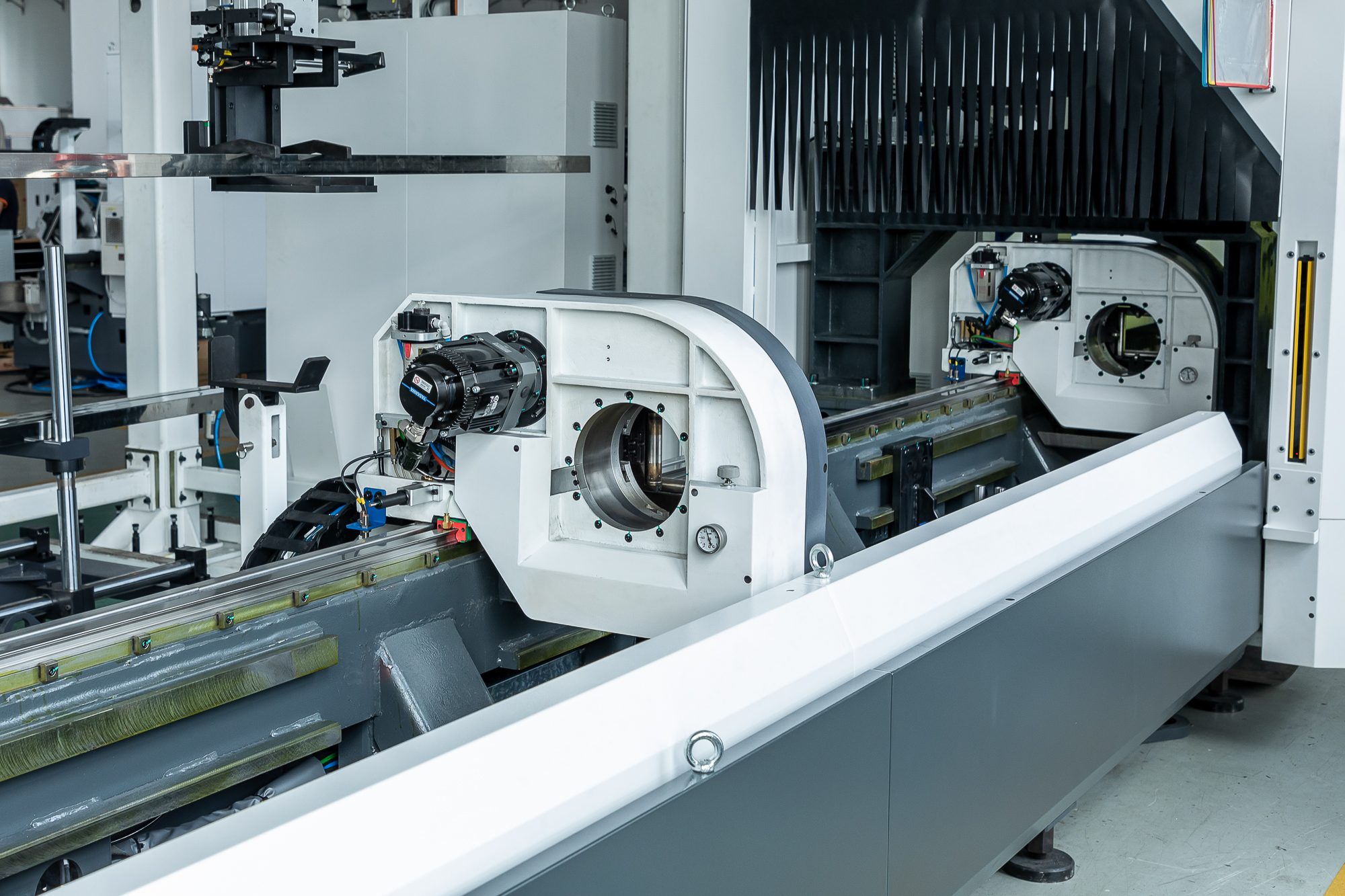

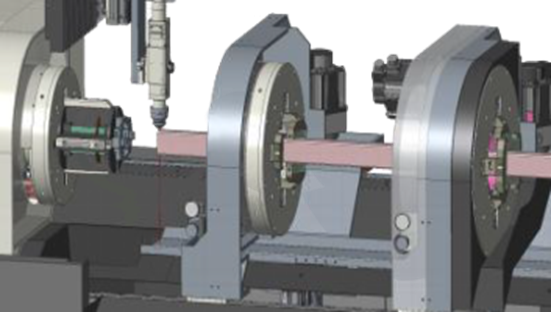

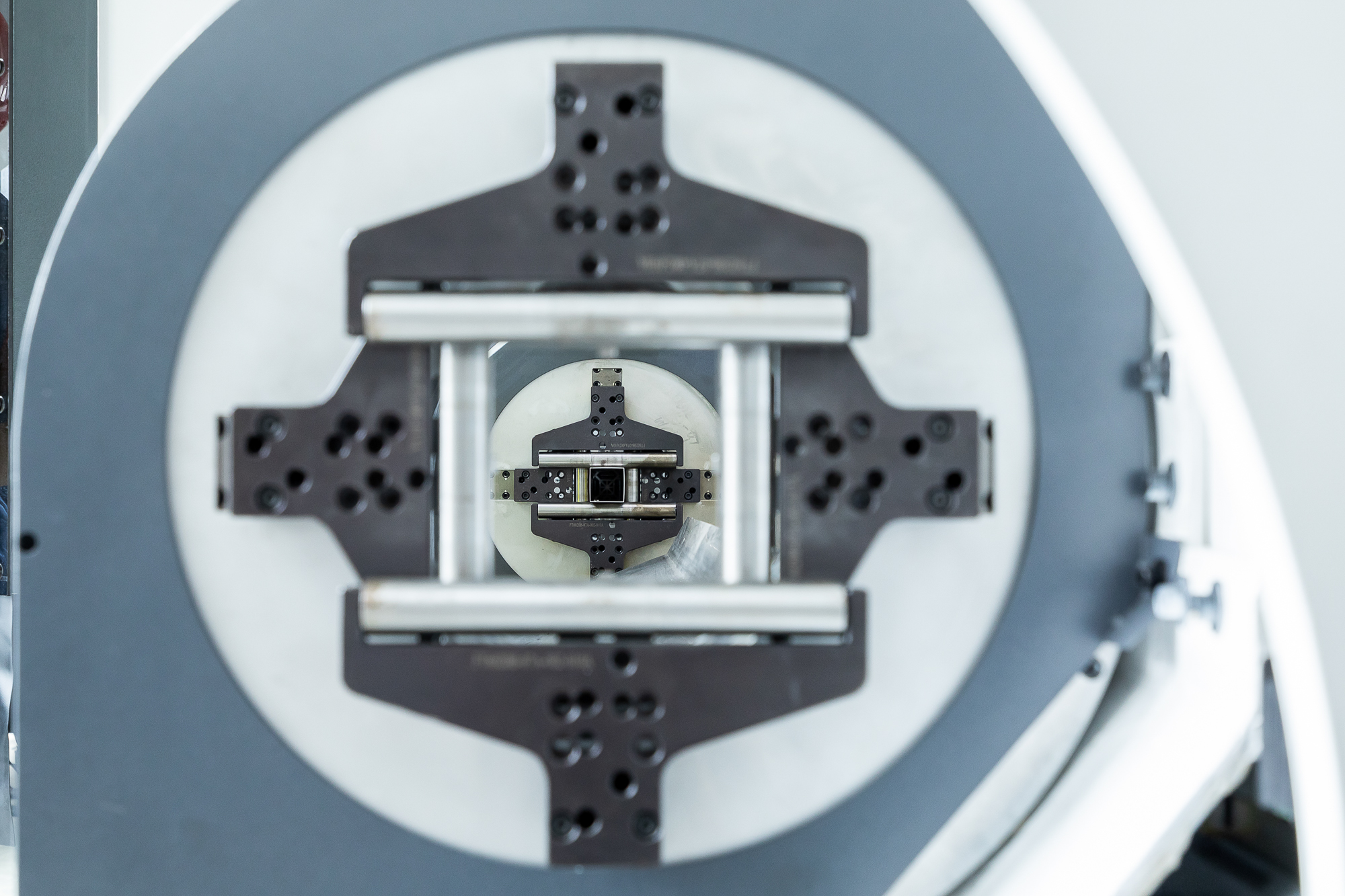

Два высококачественных синхронных вращающихся патрона обеспечивают стабильное крепление трубы. Двойной патрон помогает свести вибрацию трубы к минимуму, гарантируя высокую точность даже при сложной конфигурации трубы при высокой скорости резки. Подходит для резки труб различного диаметра от Ø20 мм до Ø200 мм и различной толщины стенки.

Передние кулачки

Средние кулачки

Задние куски

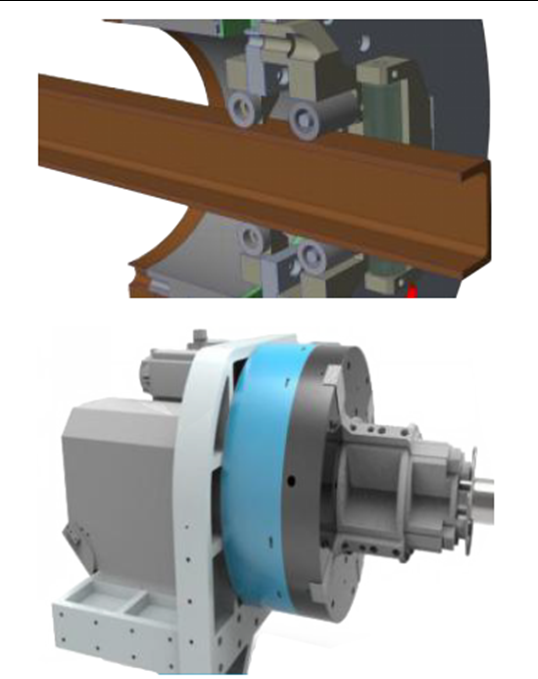

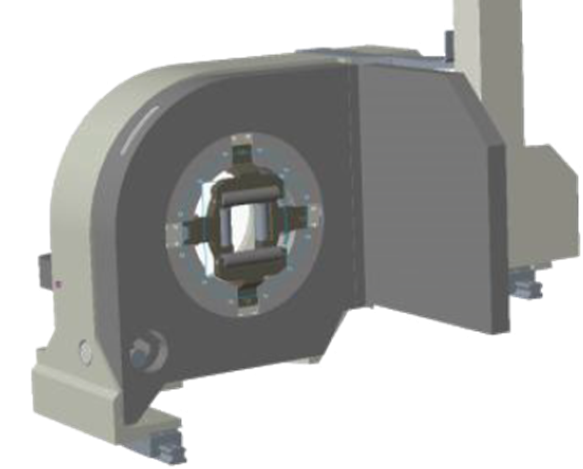

Независимые исследования и разработки позволили нам спроектировать и разработать патрон с хорошими характеристиками уплотнения и движения, способный удерживать квадратную трубу, круглую трубу, эллиптическую трубу, плоскую трубу, треугольную трубу, двутавровую балку и другие материалы.

Плавающий опорный стол с сервоприводом

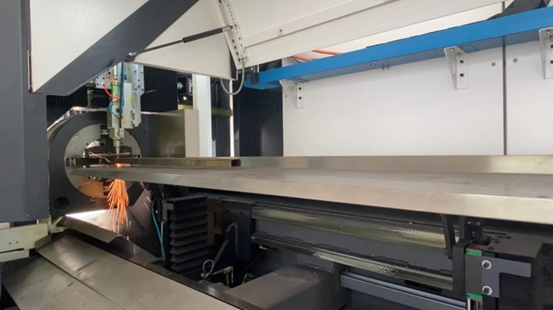

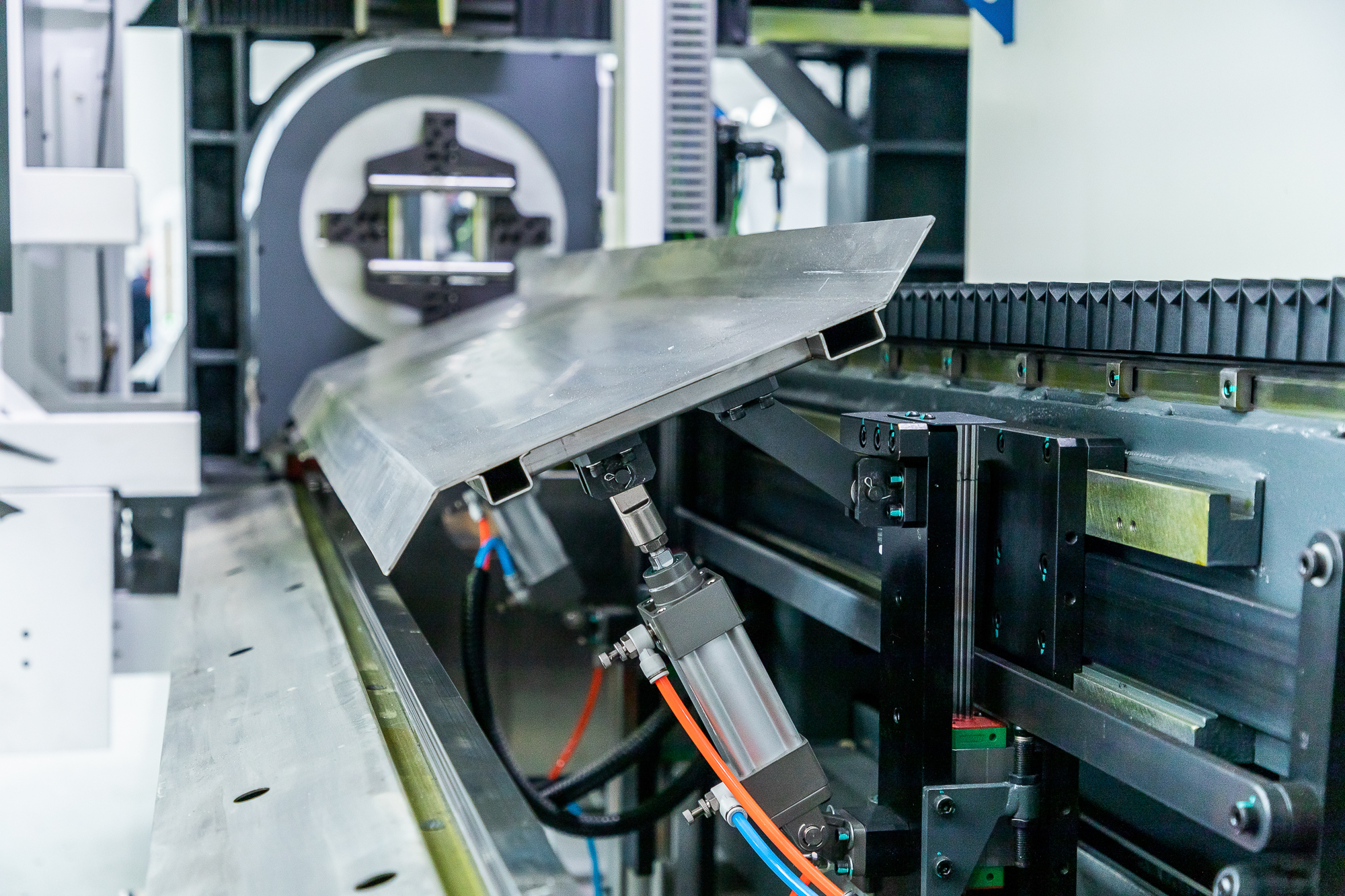

Наш стол для резки с сервоприводом позволяет трубе плавать вверх и вниз, надежно удерживая трубу для обеспечения точности резки.

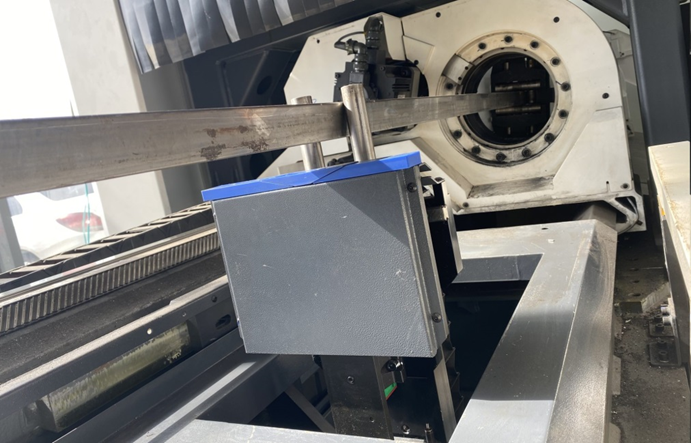

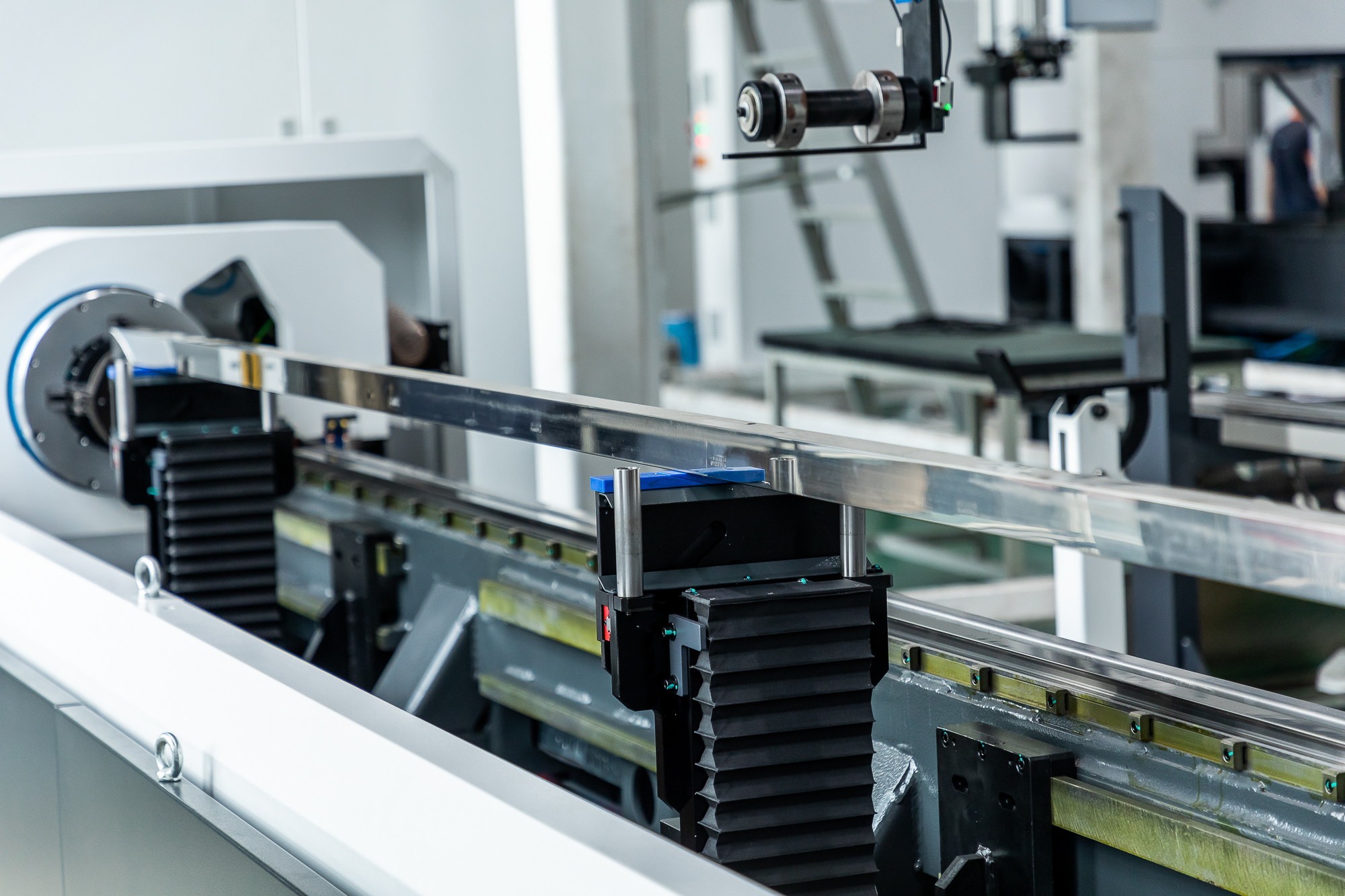

Устройство поддержки трех сервоприводов

Система поддержки сервопривода регулируется автоматически, обеспечивая оптимальные результаты при резке различных материалов.Система поддержки гарантирует установку трубы в концентрической точке патрона.

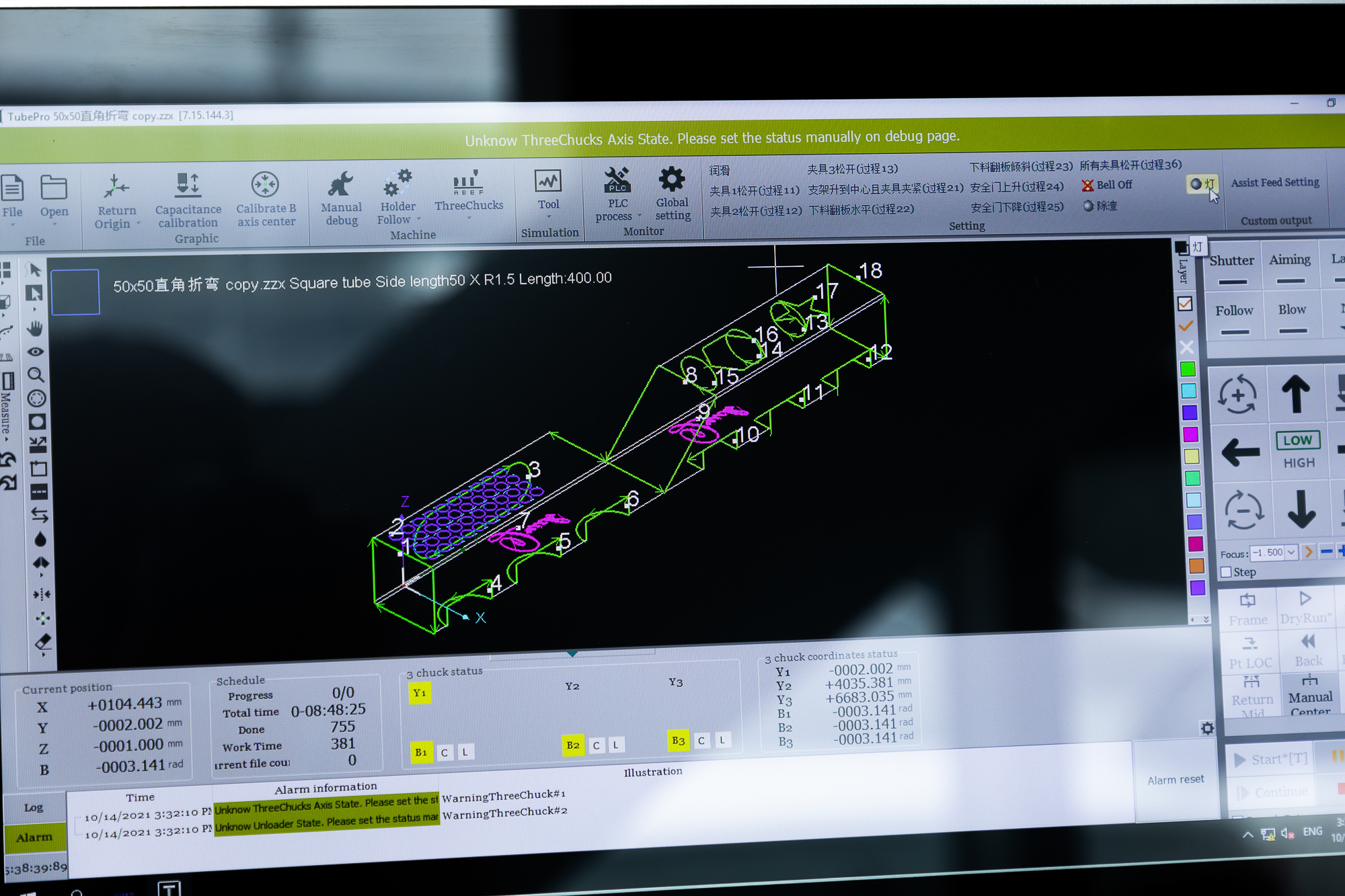

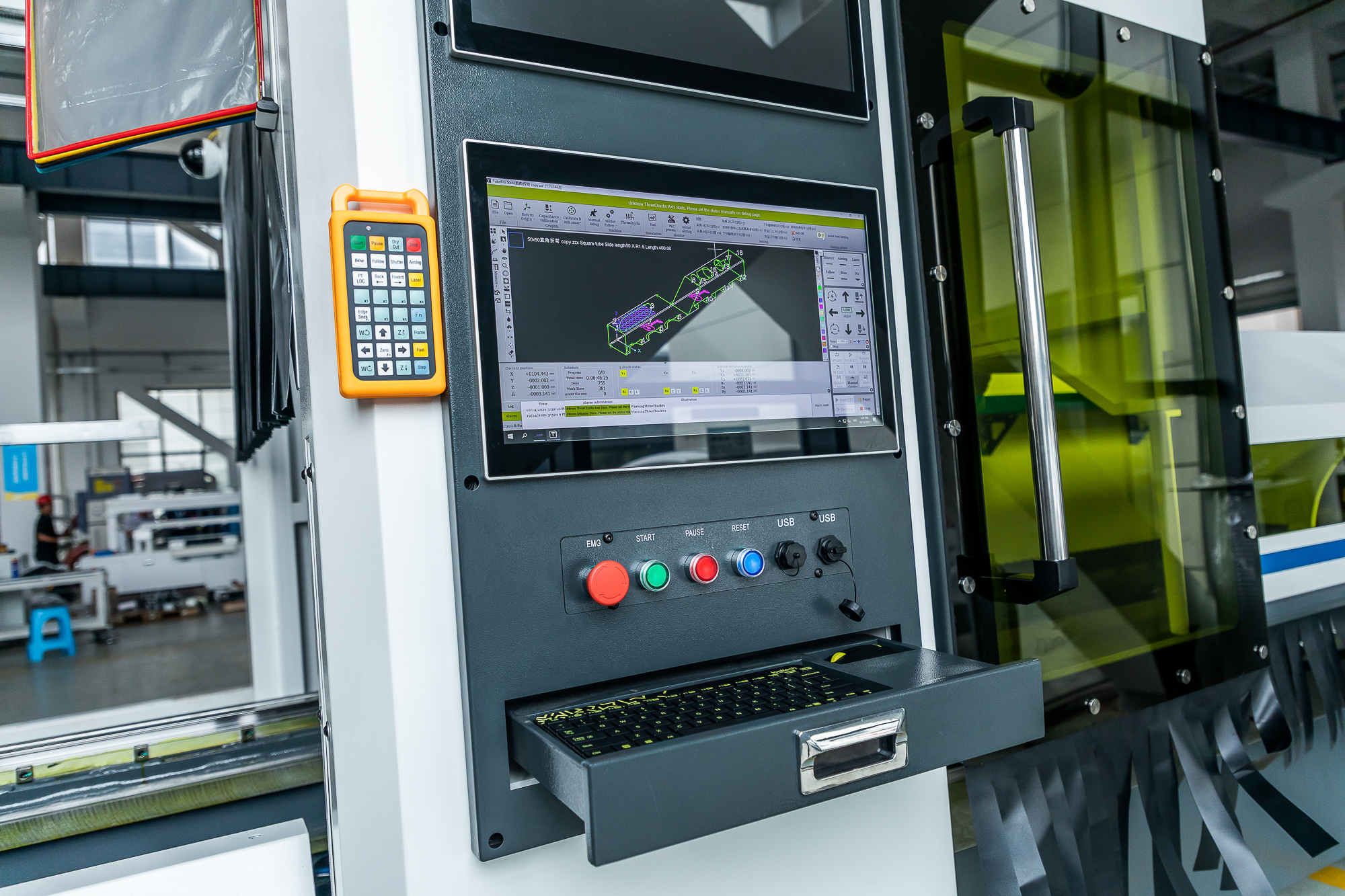

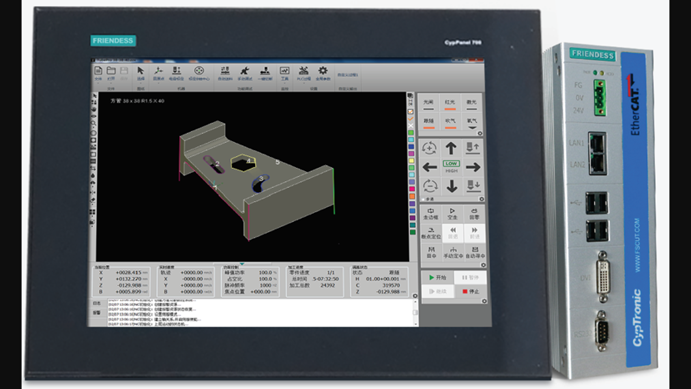

Система управления ЧПУ для трубчатого лазера

Система управления FSCUT-5000 лежит в основе станка для лазерной резки труб ACCURL, широко используемого в лазерной резке металлов и неметаллов благодаря своей выдающейся производительности для ряда высококлассных клиентов в области резки волоконным лазером.

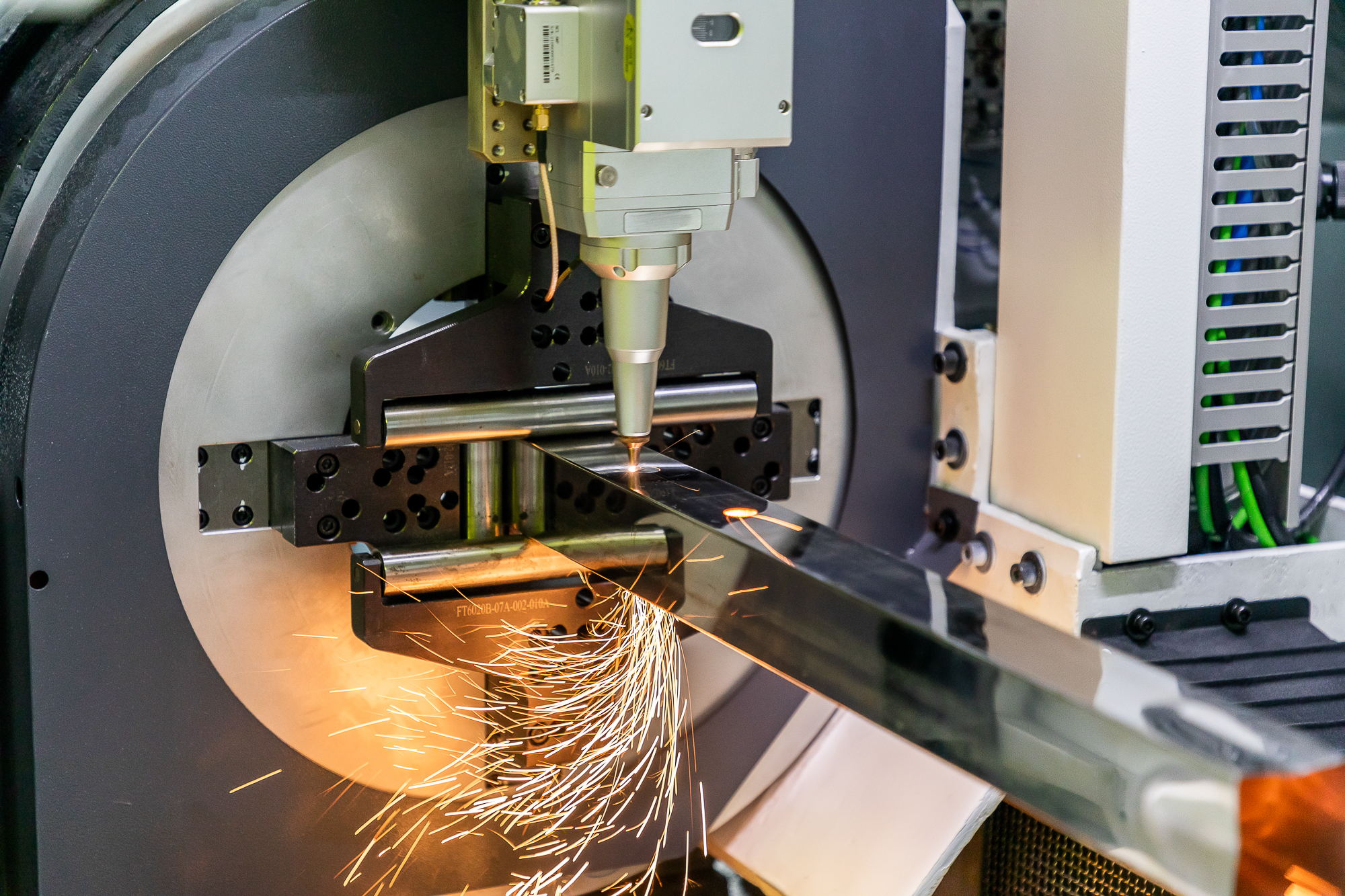

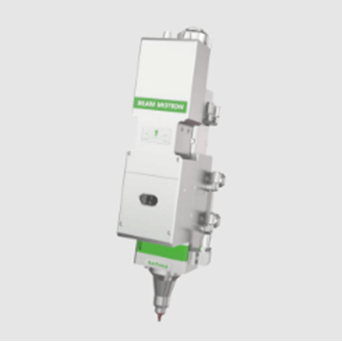

Режущая головка Raytools

Встроенная головка RayTools оснащена внешним двигателем и встроенным линейным приводом, способным фокусировать объектив и автоматически изменять положение в диапазоне 25 мм. Пользователи могут непрерывно устанавливать фокус с помощью программы, чтобы выполнить быстрое прокалывание отверстий в толстых листах материала.

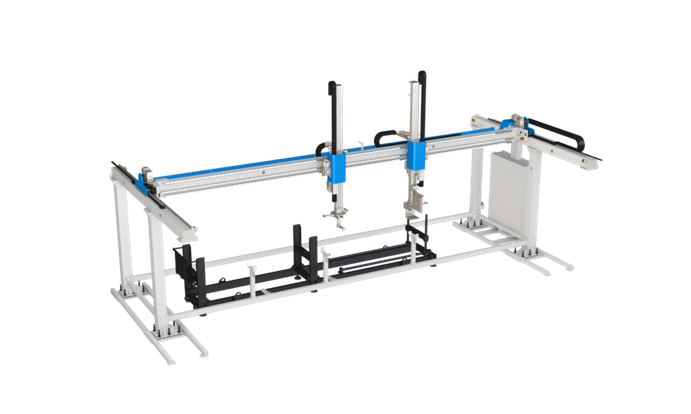

Автоматическая механическая система заряжания Atl-60

• Модуль ограничения высоты


Автоматически различает длинную и короткую стороны прямоугольной трубы, чтобы гарантировать, что каждая прямоугольная труба уложена ровно и обращена вперед.

• Материал каркасного модуля


Поднимает и загружает весь пучок труб в материальную раму.

• Модуль измерения длины


Управляет позиционированием трубы до нужной длины и передает данные на хост.

• Размер загрузки


Диапазон размеров загрузки материала - овальные трубы и круглые трубы φ 25-120 мм, квадратные трубы 25-120 мм. Он может загрузить одну трубу весом 120 кг. Время первой загрузки меньше или равно 70 секундам – время последующей загрузки меньше или равно 20 секундам.

В связи с постоянным развитием продукции ACCURL оставляет за собой право изменять любые технические характеристики и размеры
