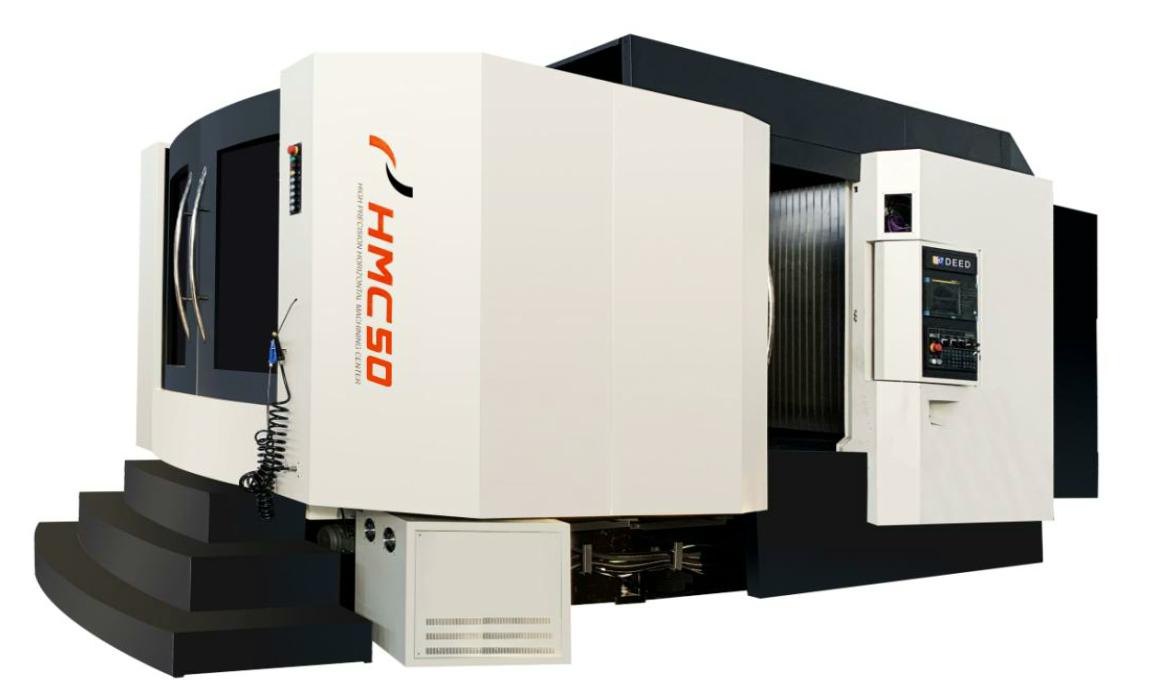

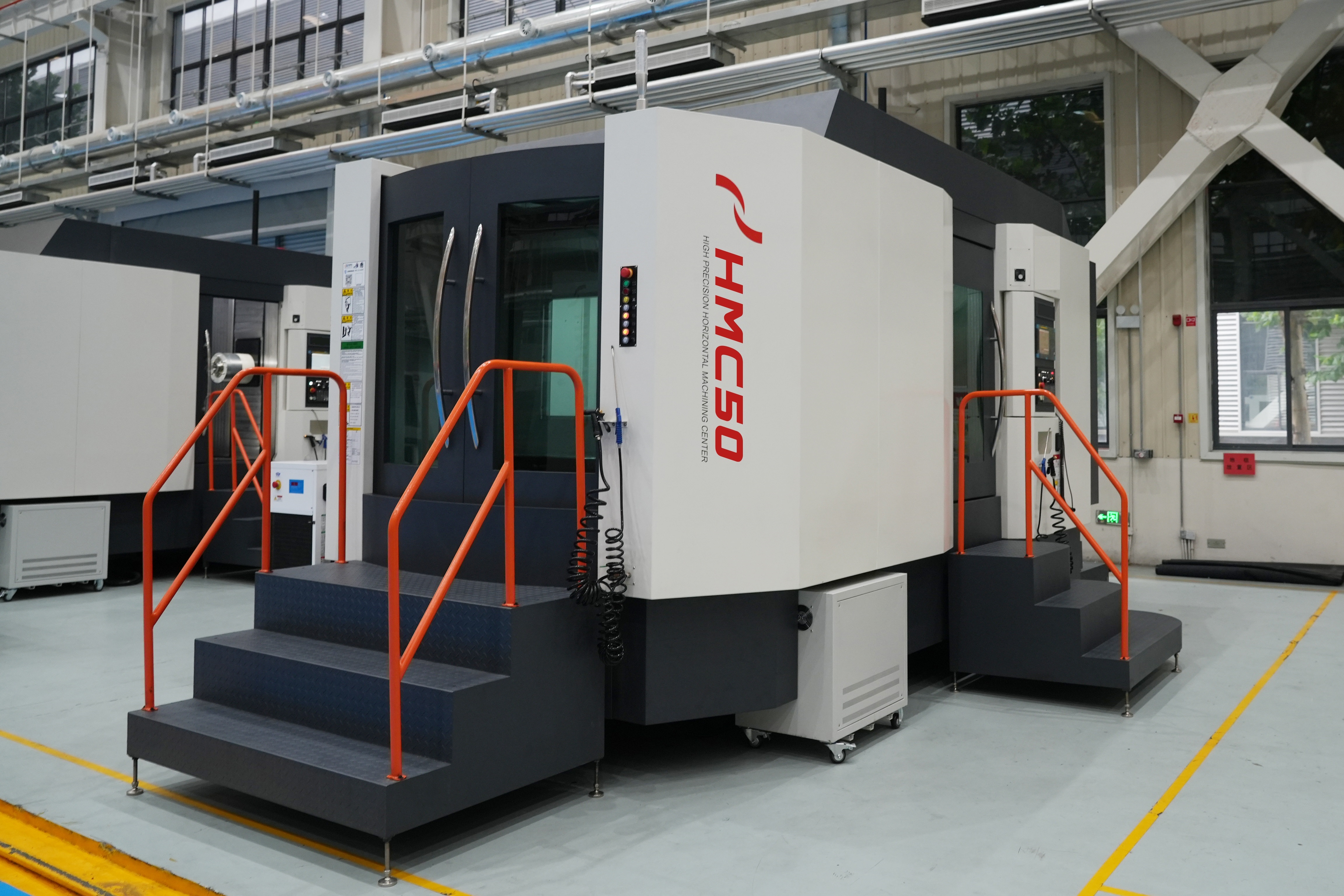

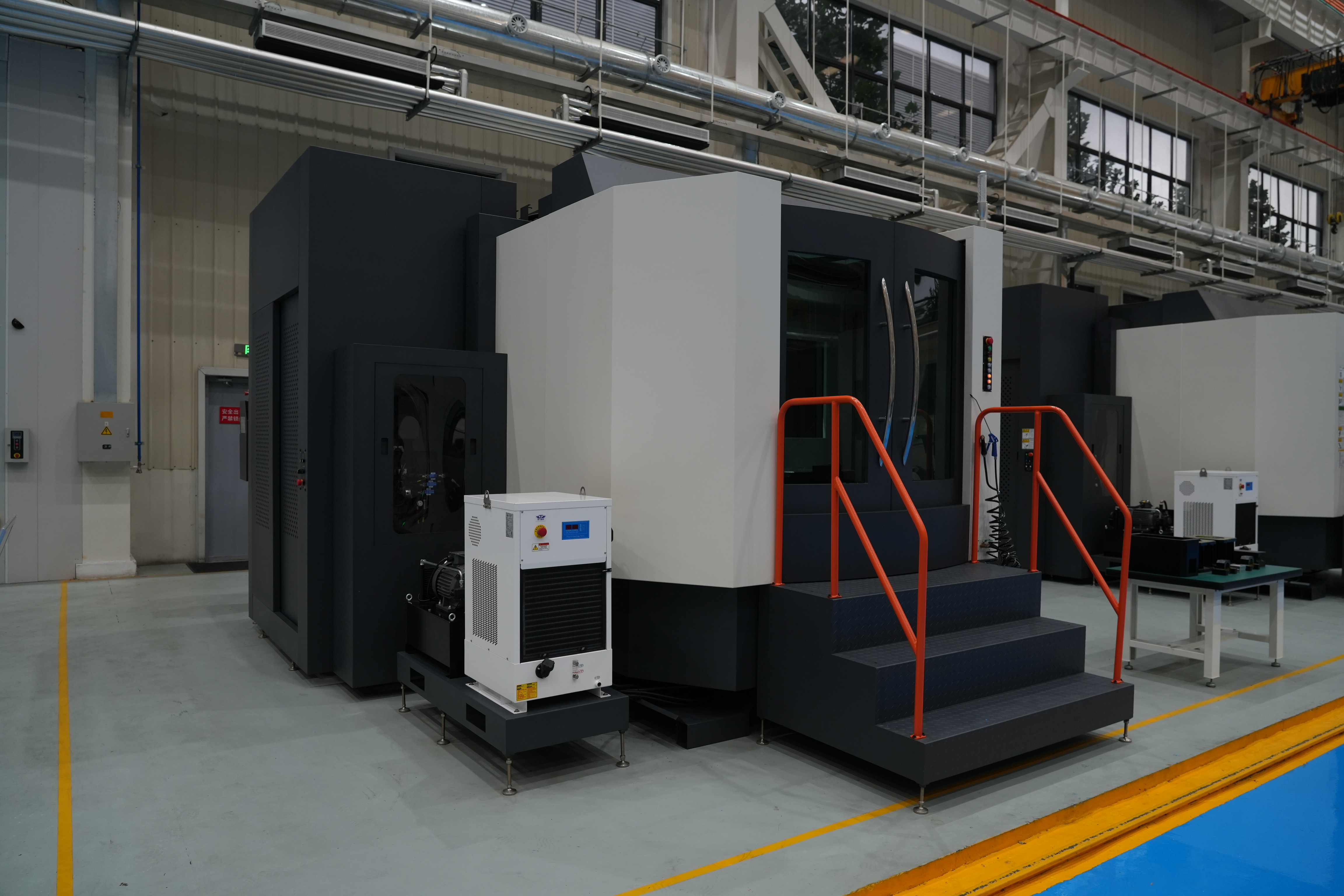

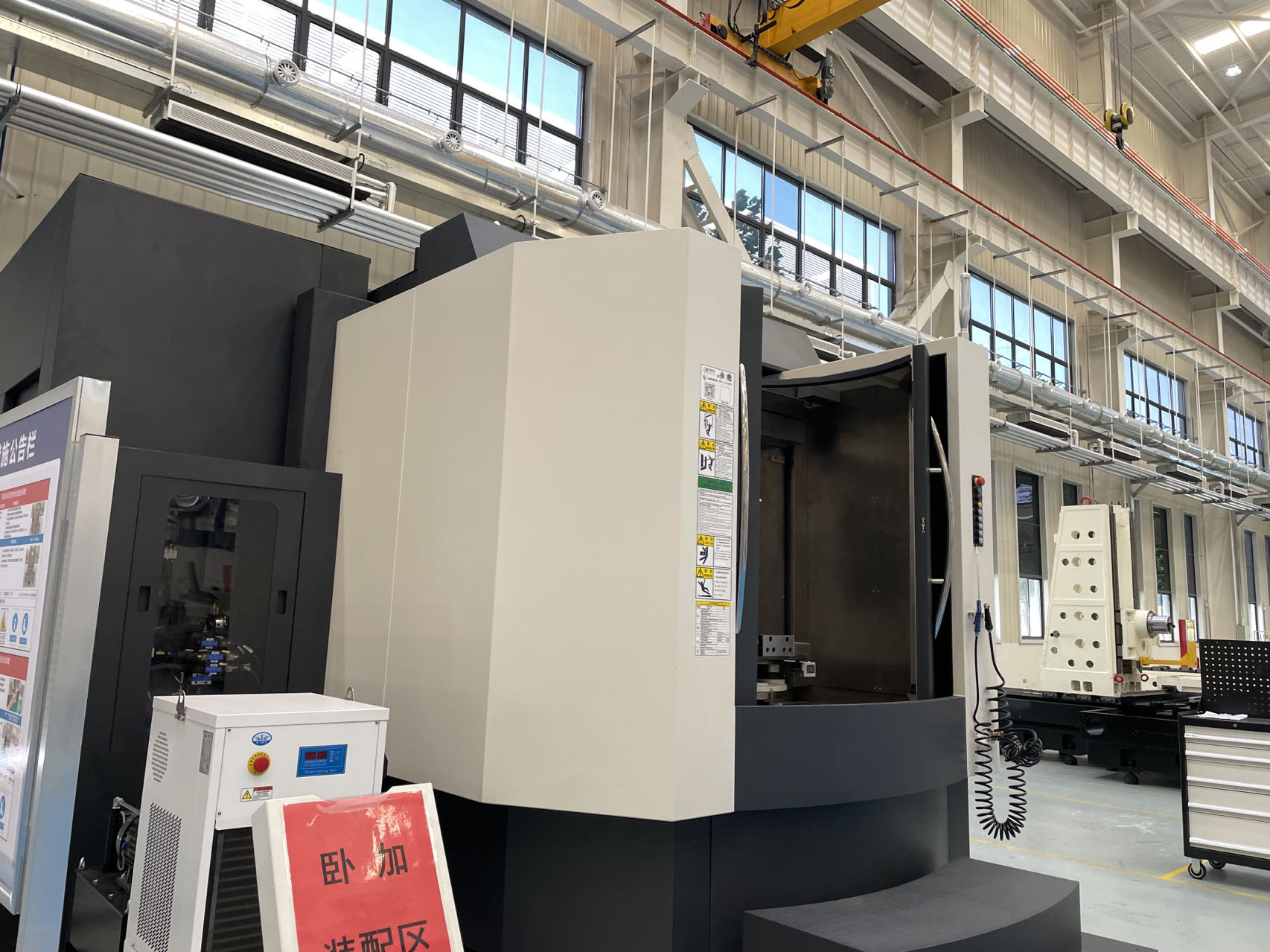

Данный станок отличается компактными размерами, эргономичным расположением зоны загрузки заготовок и стабильностью процесса обработки. Его конструкция обеспечивает удобство загрузки и разгрузки, высокую прочность и надежность, а также простоту управления.
Станок обладает универсальностью и широким спектром применения, что делает его особенно эффективным для серийного производства деталей в условиях крупных промышленных предприятий. Он идеально подходит для обработки крупногабаритных, средних и малых корпусов, коробов и дисковых деталей.
Оборудование находит применение в высокоточных отраслях, таких как автомобилестроение, вагоностроение, авиастроение и станкостроение, обеспечивая высокую производительность и качество обработки.
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:
|
№ |
Наименование |
Ед. изм. |
ROTTLER HMC-50 |
|
1.1 |
Перемещение: |
|
|
|
1.1.1 |
Ось Х |
мм |
850 |
|
1.1.2 |
Ось Y |
мм |
900 |
|
1.1.3 |
Ось Z |
мм |
800 |
|
1.1.4 |
Расстояние от центра шпинделя до поверхности рабочего стола |
мм |
50 – 950 |
|
1.1.5 |
Расстояние от торца шпинделя до центра поверхности рабочего стола |
мм |
175 - 975 |
|
1.1.6 |
Максимальный диаметр вращения заготовки |
мм |
850 |
|
1.1.7 |
Максимальная высота заготовки |
мм |
900 |
|
1.2 |
Шпиндель: |
|
|
|
1.2.1 |
Тип хвостовика шпинделя |
- |
SK50 |
|
1.2.2 |
Мощность двигателя |
кВт |
22/45 |
|
1.2.3 |
Крутящий момент |
Нм |
305/512 |
|
1.2.4 |
Макс. скорость вращения шпинделя |
об/мин |
12000 |
|
1.2.5 |
Тип привода |
- |
Прямой |
|
1.3 |
Рабочий стол: |
|
|
|
1.3.1 |
Размеры |
мм |
500х500 |
|
1.3.2 |
Тип |
- |
24 отверстия М16 |
|
1.3.3 |
Максимальная нагрузка |
кг |
500 |
|
1.3.4 |
Количество столов |
шт |
2 |
|
1.3.5 |
Минимальная индексация |
° |
1 |
|
1.3.6 |
Способ смены |
- |
вращение |
|
1.3.7 |
Скорость смены |
с |
16-18 |
|
1.4 |
Подача |
|
|
|
1.4.1 |
Максимальная скорость резки по осям X/Y/Z |
мм/мин |
0-10000 |
|
1.4.2 |
Ускоренная подача по осям X/Y/Z |
м/мин |
40 |
|
1.5 |
Точность |
|
|
|
1.5.1 |
Позиционирование по осям X/Y/Z |
мм |
0,01 |
|
1.5.2 |
Повторяемость по осям X/Y/Z |
мм |
0,006 |
|
1.5.3 |
Позиционирование по оси B |
“ |
10 |
|
1.5.4 |
Повторяемость по оси B |
“ |
3 |
|
1.6 |
Система автоматической смены инструмента |
|
|
|
1.6.1 |
Максимальные размеры инструмента (заняты все ячейки/не заняты/длина) |
мм |
Ø125/Ø250/400 |
|
1.6.2 |
Максимальная масса инструмента |
кг |
18 |
|
1.6.3 |
Время смены инструмента (с одного на другой) |
с |
7 |
|
1.6.4 |
Количество инструментов |
шт |
30 |
|
1.6.5 |
Тип смены инструмента |
- |
случайное положение |
|
1.6.6 |
Тип инструментального магазина |
- |
дисковый |
|
1.7 |
Прочее: |
|
|
|
1.7.1 |
Давление воздуха |
кгс/см2 |
6,5 |
|
1.7.2 |
Мощность |
В/Гц |
380/50 |
|
1.7.3 |
Энергоемкость |
кВА |
50 |
|
1.7.4 |
Масса станка |
кг |
16 000 |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
|
№ |
Наименование |
|
1 |
ЧПУ FANUC 0i-MF Plus |
|
2 |
Система масляного охлаждения шпинделя |
|
3 |
Шпиндель с прямым приводом |
|
4 |
3х-осевая роликовая линейная направляющая |
|
5 |
ШВП на 3 оси |
|
6 |
Пневматическая дверца инструментального магазина |
|
7 |
Конвейер для стружки цепного типа с ШВП с обеих сторон |
|
8 |
Инструментальный магазин цепного типа |
|
9 |
Вращающийся рабочий стол |
|
10 |
Система смены двух паллет |
|
11 |
Комбинированное защитное покрытие осей X/Y |
|
12 |
Стальной телескопический кожух оси Z |
|
13 |
Автоматическая система смазки |
|
14 |
Обдув хвостовика шпинделя воздухом |
|
15 |
Круговой распылитель на шпинделе |
|
16 |
Пистолет сжатого воздуха |
|
17 |
Сигнальные лампы |
|
18 |
Воздушная система пылезащиты шпинделя |
|
19 |
Воздушное охлаждение электрического шкафа |
|
20 |
Рабочее освещение |
|
21 |
ШВП с предварительным растяжением |
|
22 |
Полное защитное покрытие станка |
|
23 |
Калибровочный блок и регулировочные болты |
|
24 |
Ручной генератор импульсов |
|
25 |
3х-осные кольцевые выключатели |
|
26 |
Пистолет подачи воды |
|
27 |
Набор инструментов и специальные инструменты |
|
28 |
Инструкция по эксплуатации и техническому обслуживанию |
|
29 |
Подача воды через лючок в крыше |
ОСНОВНЫЕ КОМПЛЕКТУЮЩИЕ:
|
№ |
Наименование |
Производитель |
Страна |
|
1 |
Система ЧПУ+ сервопривод осей |
FANUC |
Япония |
|
2 |
Шпиндель |
INNA |
Китай |
|
3 |
Система смены паллет |
PARKSON |
Тайвань |
|
4 |
Коробка передач |
GTP |
Тайвань |
|
5 |
Линейные направляющие для 3 осей |
THK/PMI |
Япония/Тайвань |
|
6 |
ШВП для 3 осей |
THK/PMI |
Япония/Тайвань |
|
7 |
Инструментальный магазин |
POJU |
Тайвань |
Дополнительные опции:
|
№ |
Наименование |
Производитель |
Страна |
|
1 |
Шпиндель SK-50/12000 |
INNA |
Китай |
|
2 |
Дисковый инструментальный магазин |
POJU |
Тайвань |

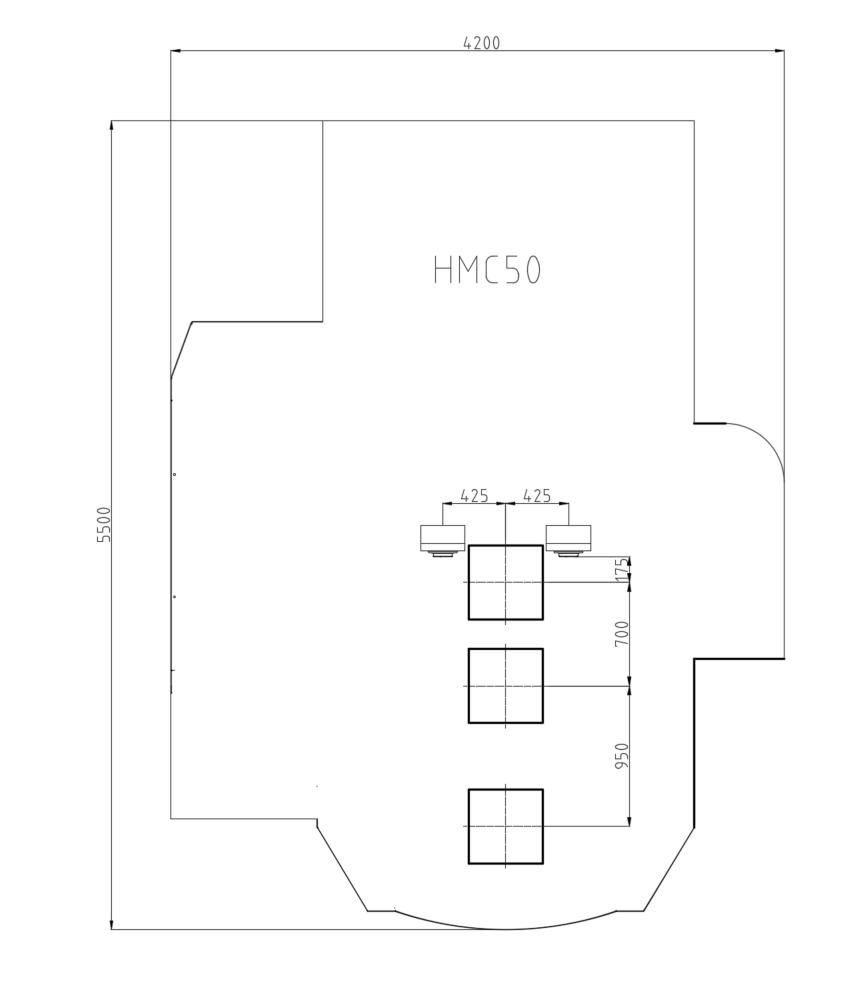

ВНЕШНИЕ РАЗМЕРЫ СТАНКА
КЛЮЧЕВЫЕ ОСОБЕННОСТИ

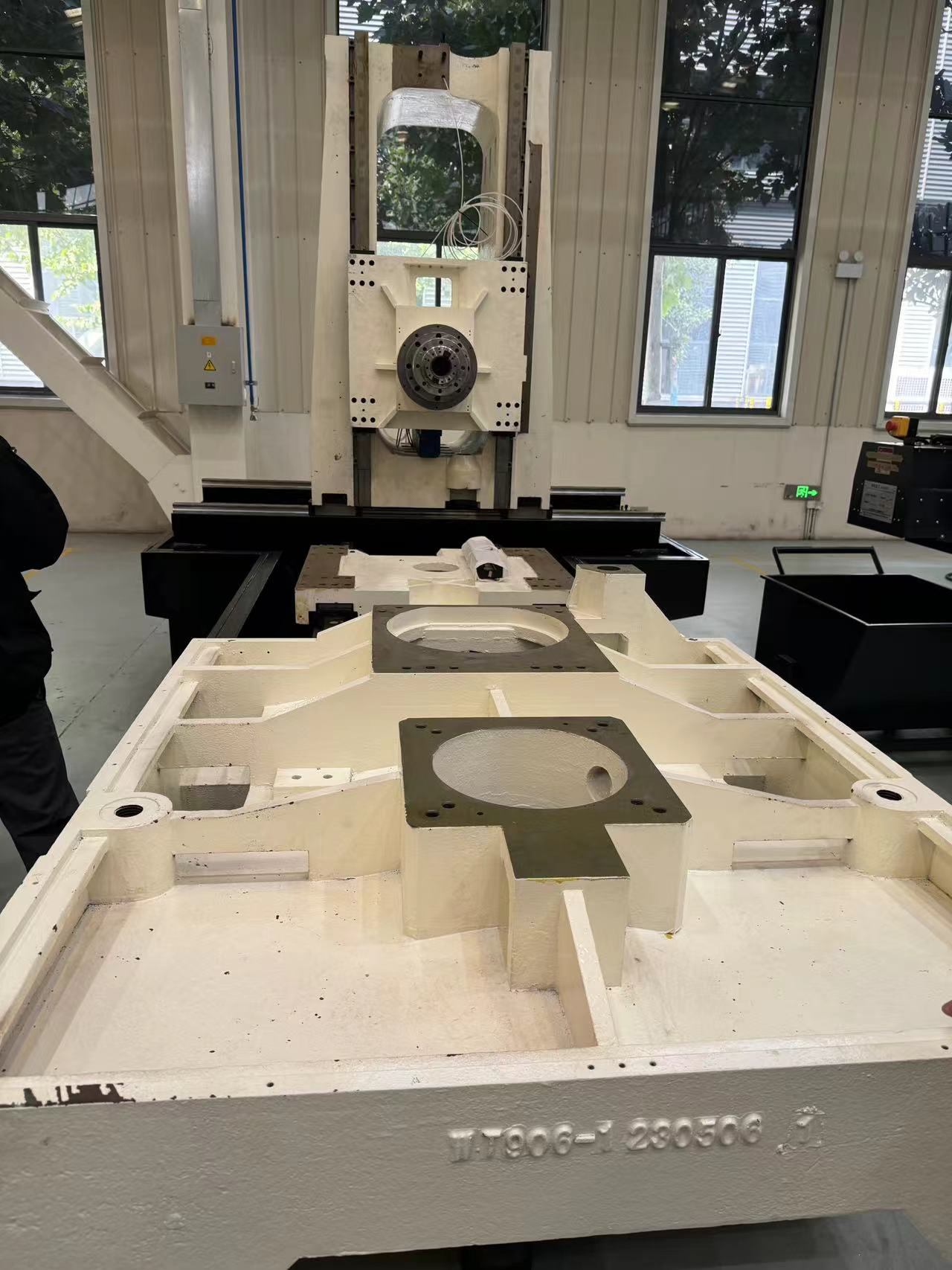

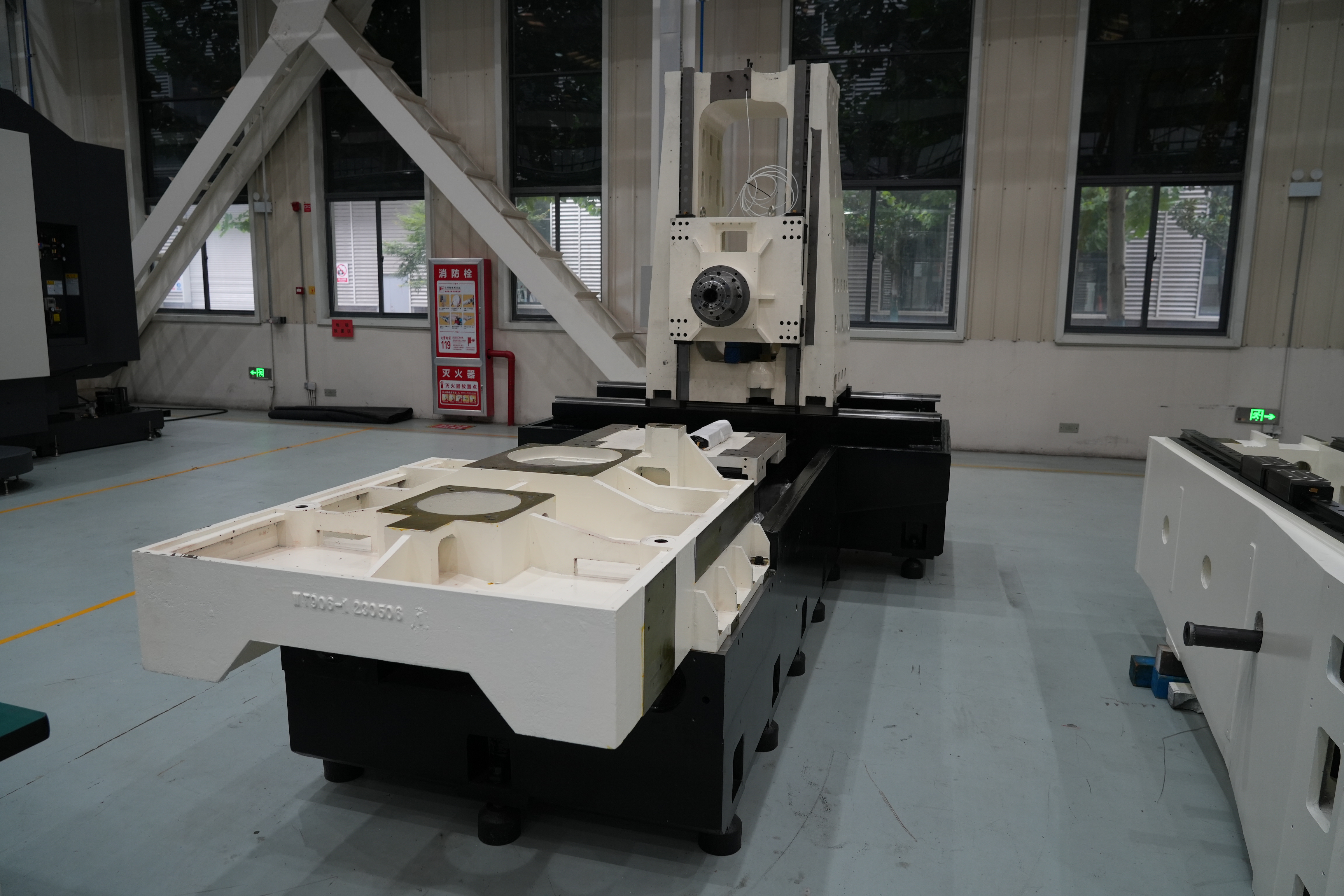

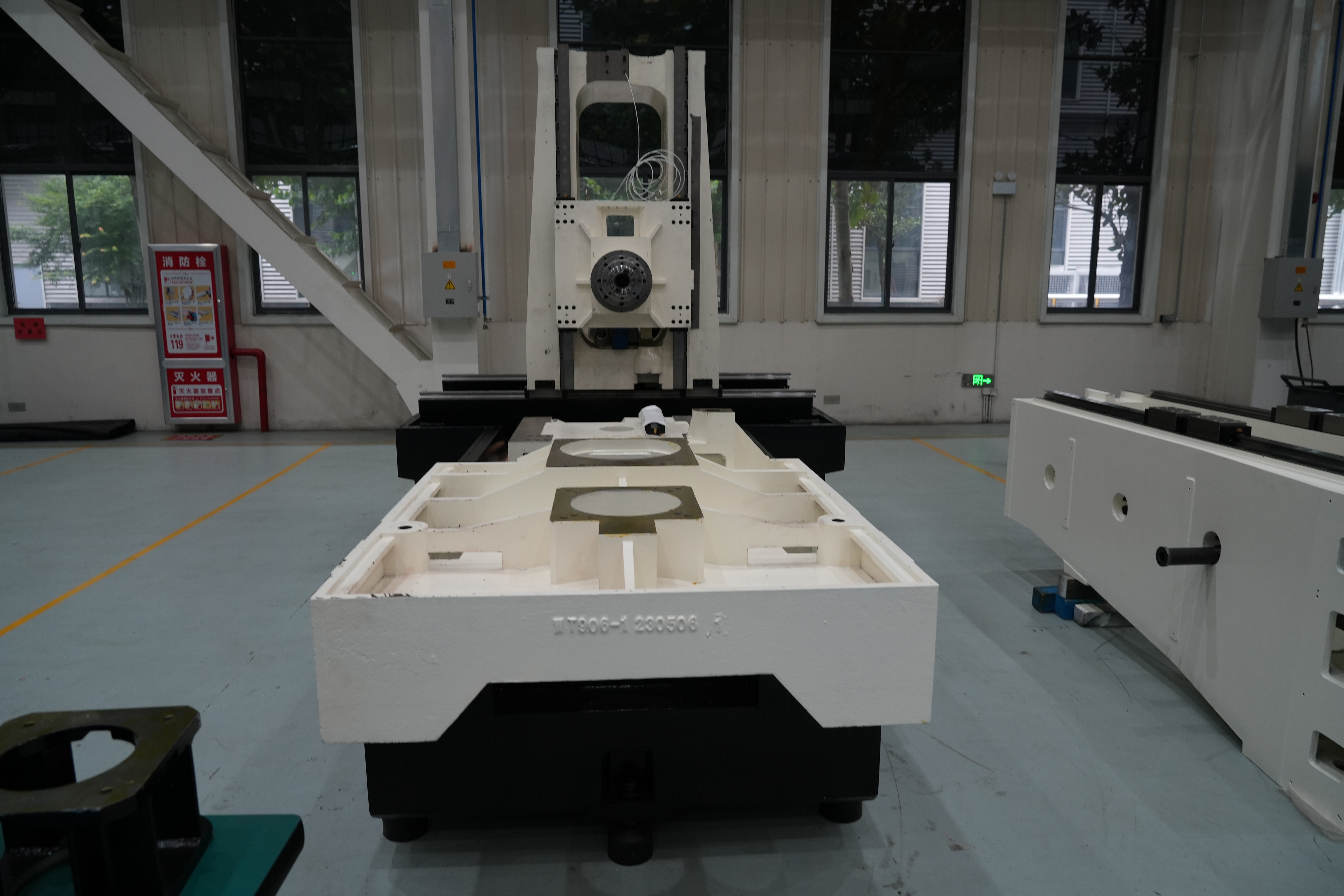

Станина и стойка изготовлены из минерального литья, обеспечивающего высокую виброустойчивость
Повышенное поглощение вибрации:
Минеральные материалы обладают в 10 раз более высокой способностью поглощать вибрации по сравнению с чугуном. Это существенно улучшает динамическую стабильность станка при интенсивных нагрузках, обеспечивая высокую точность обработки и надежность конструкции. Результаты включают увеличение качества обработки поверхности на 20% и продление срока службы оборудования на 10%.
Стойка имеет закрытую рамную конструкцию чтобы повысить устойчивость к изгибу и кручению.

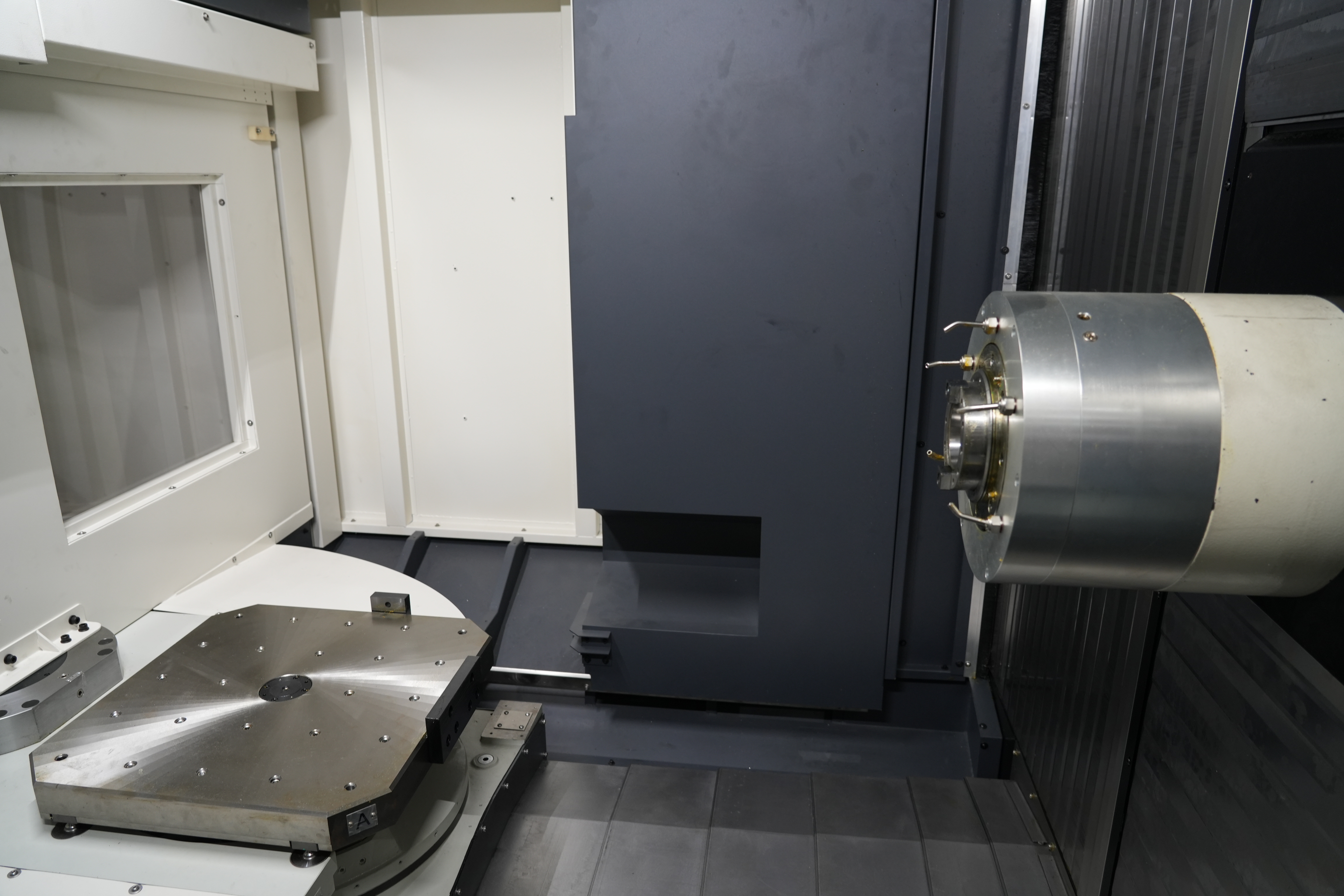

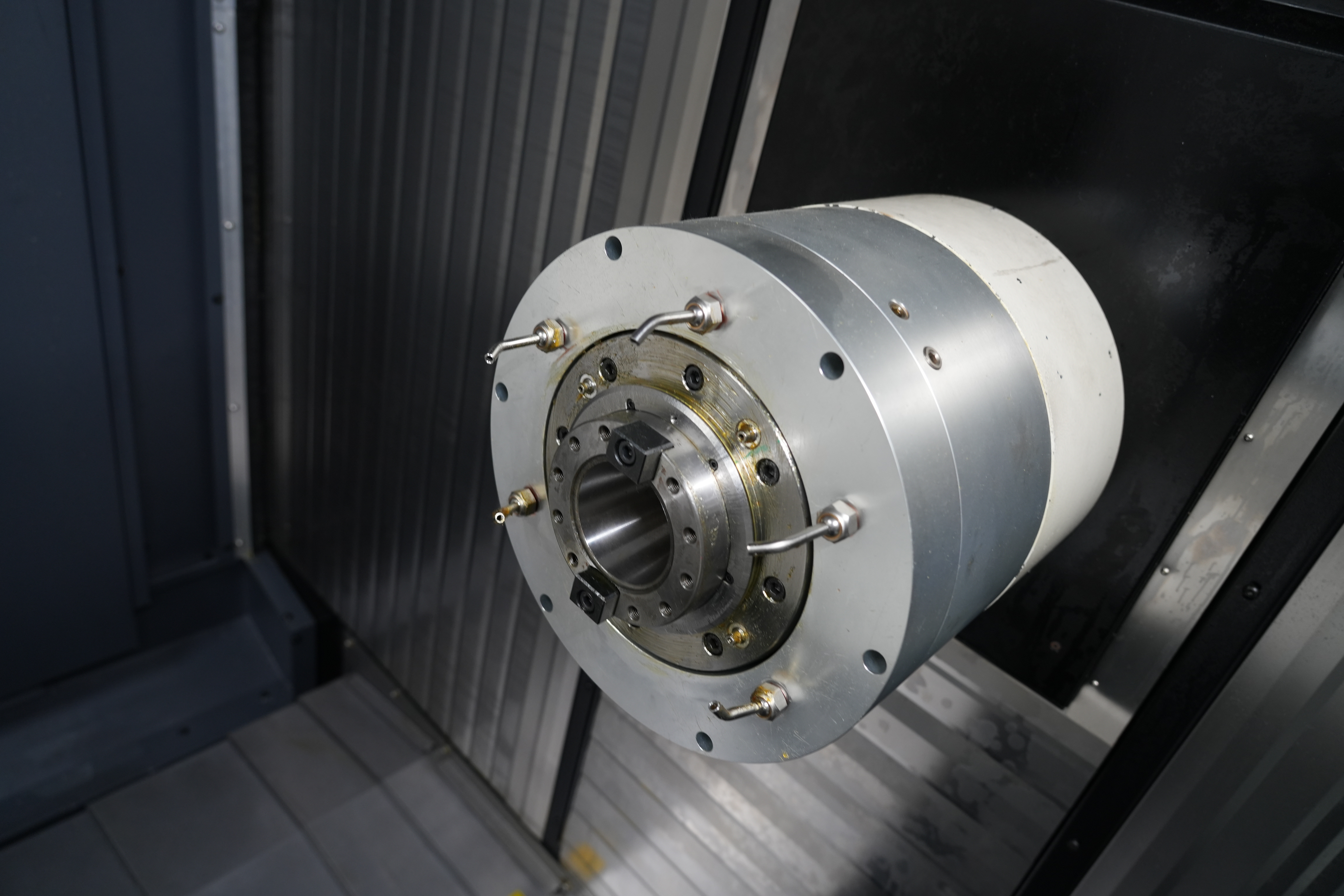

Система масляного охлаждения:
Шпиндель оснащен стандартной функцией масляного охлаждения, обеспечивающей эффективное охлаждение и омовение шпинделя. Это снижает температурное удлинение, улучшая точность обработки и продлевая срок службы шпиндельного узла.
Система защитного обдува:
Шпиндель также оснащен стандартной функцией обдува воздухом, предотвращающей попадание металлической стружки в крепежный механизм. Это повышает надежность работы и минимизирует риск повреждения оборудования.

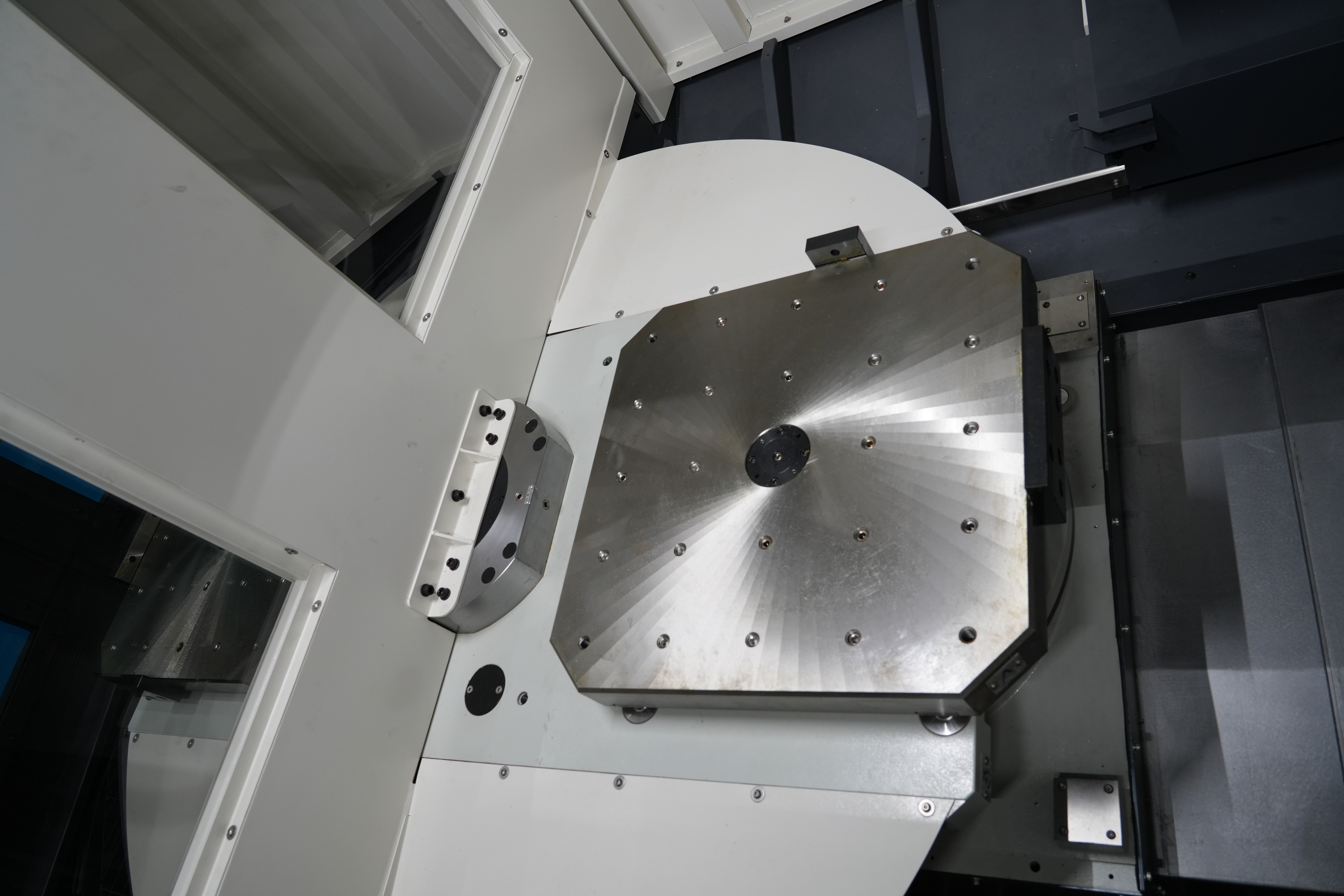

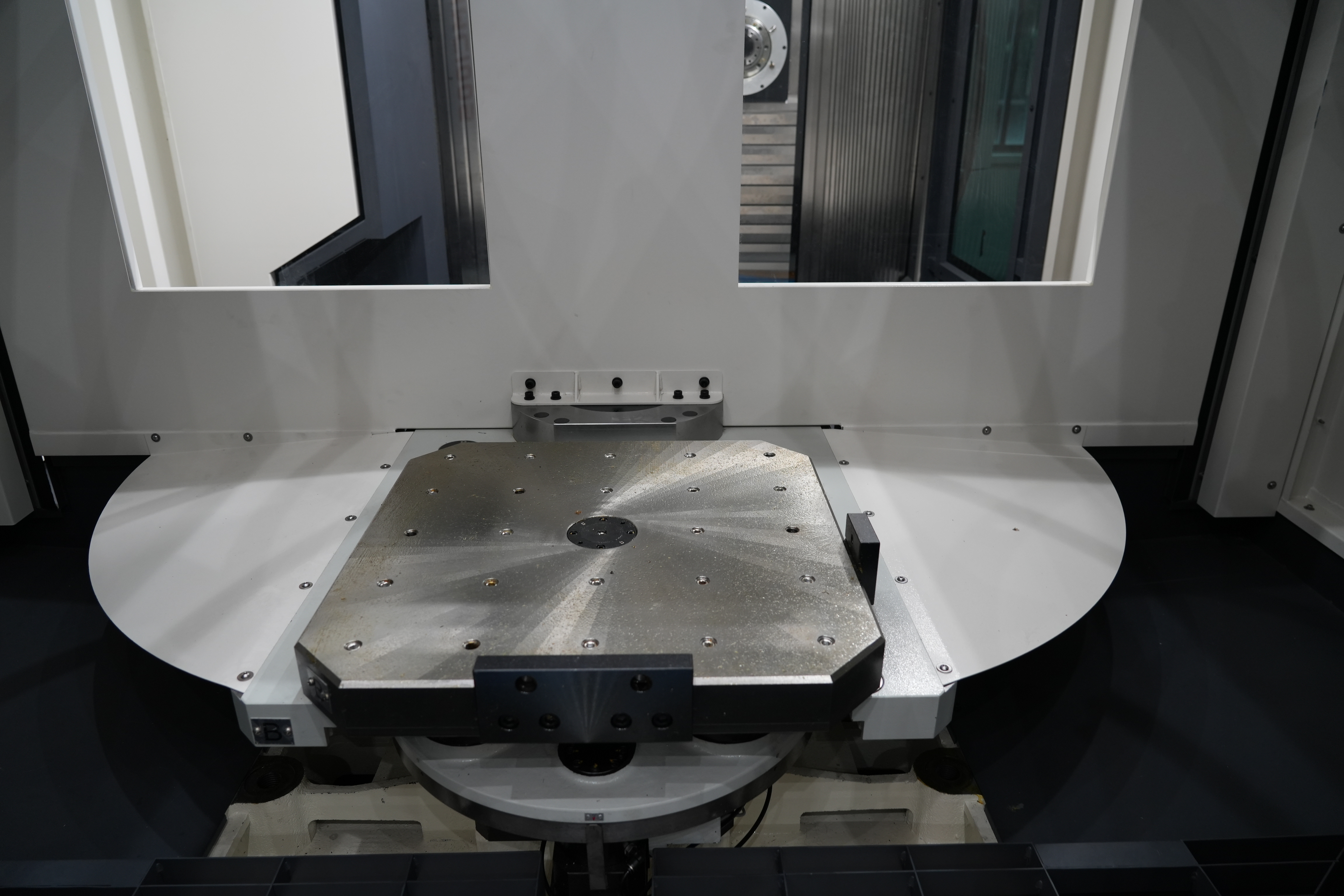

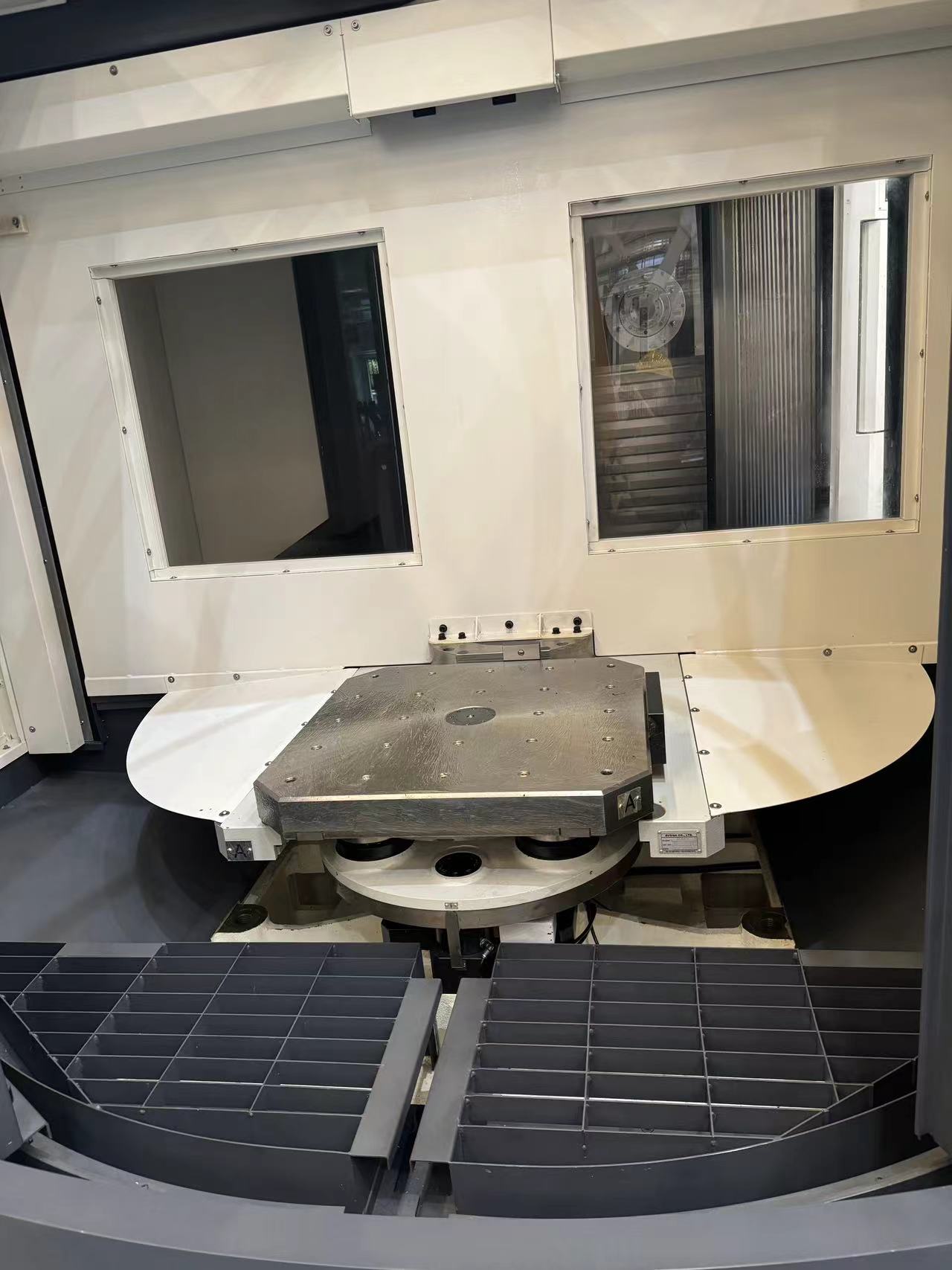

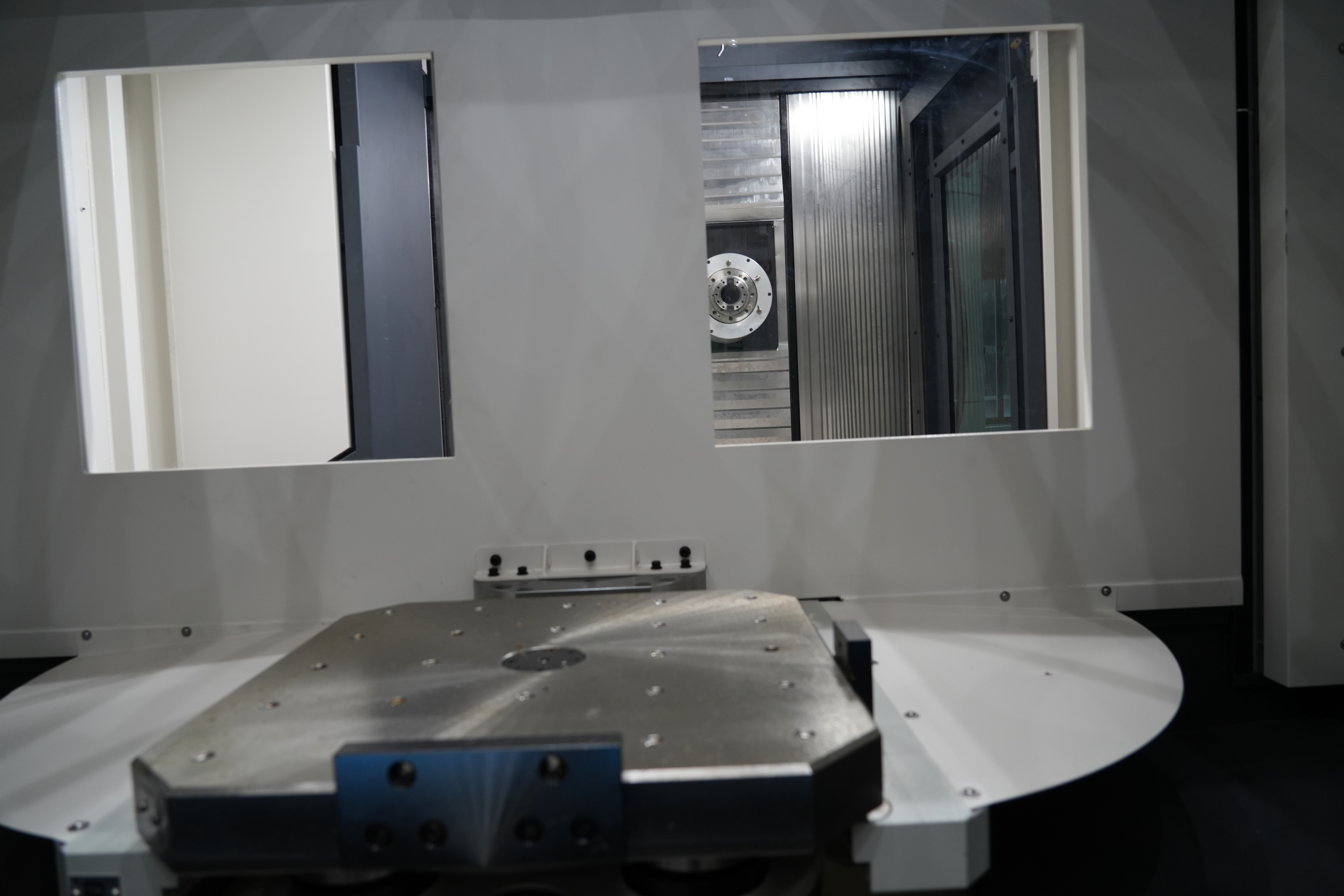

Система смены столов оснащена поворотным сменным столом, который обеспечивает высокую стабильность, скорость и надежность в работе.
Конфигурация крышки стола:
На выбор предлагаются два варианта исполнения: с Т-образными пазами или резьбовыми отверстиями, что позволяет адаптировать оборудование под различные производственные задачи.
Типы столов:
В стандартной комплектации используется индексируемый стол. В качестве опции доступен стол с числовым программным управлением (ЧПУ), обеспечивающий точность позиционирования до 0,001°, что открывает дополнительные возможности для высокоточных операций.
