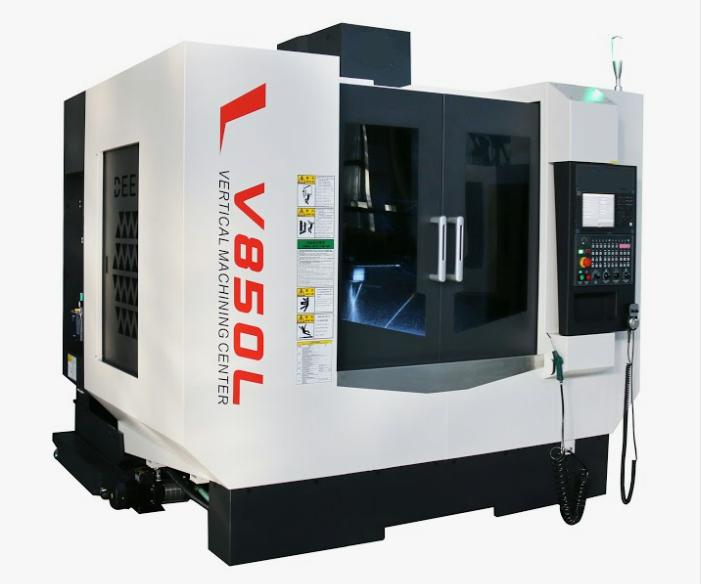

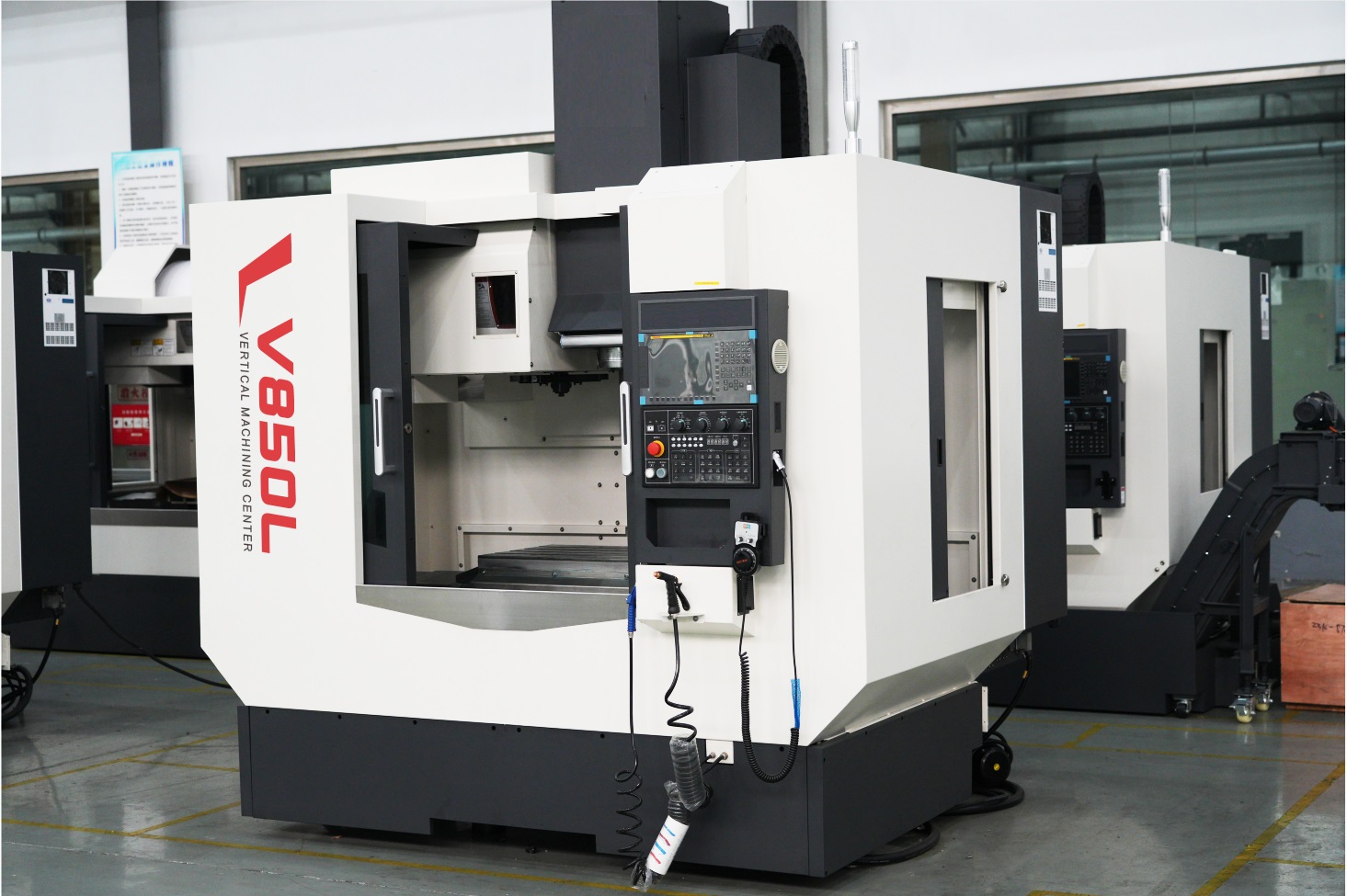

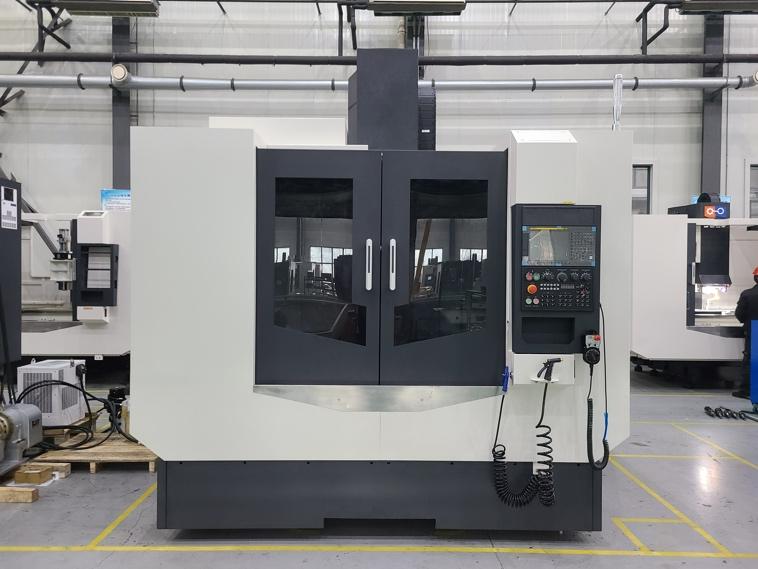

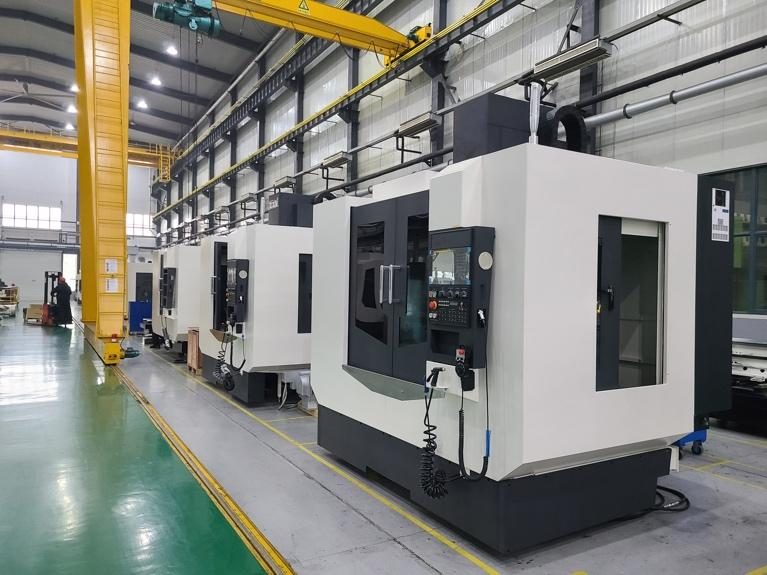

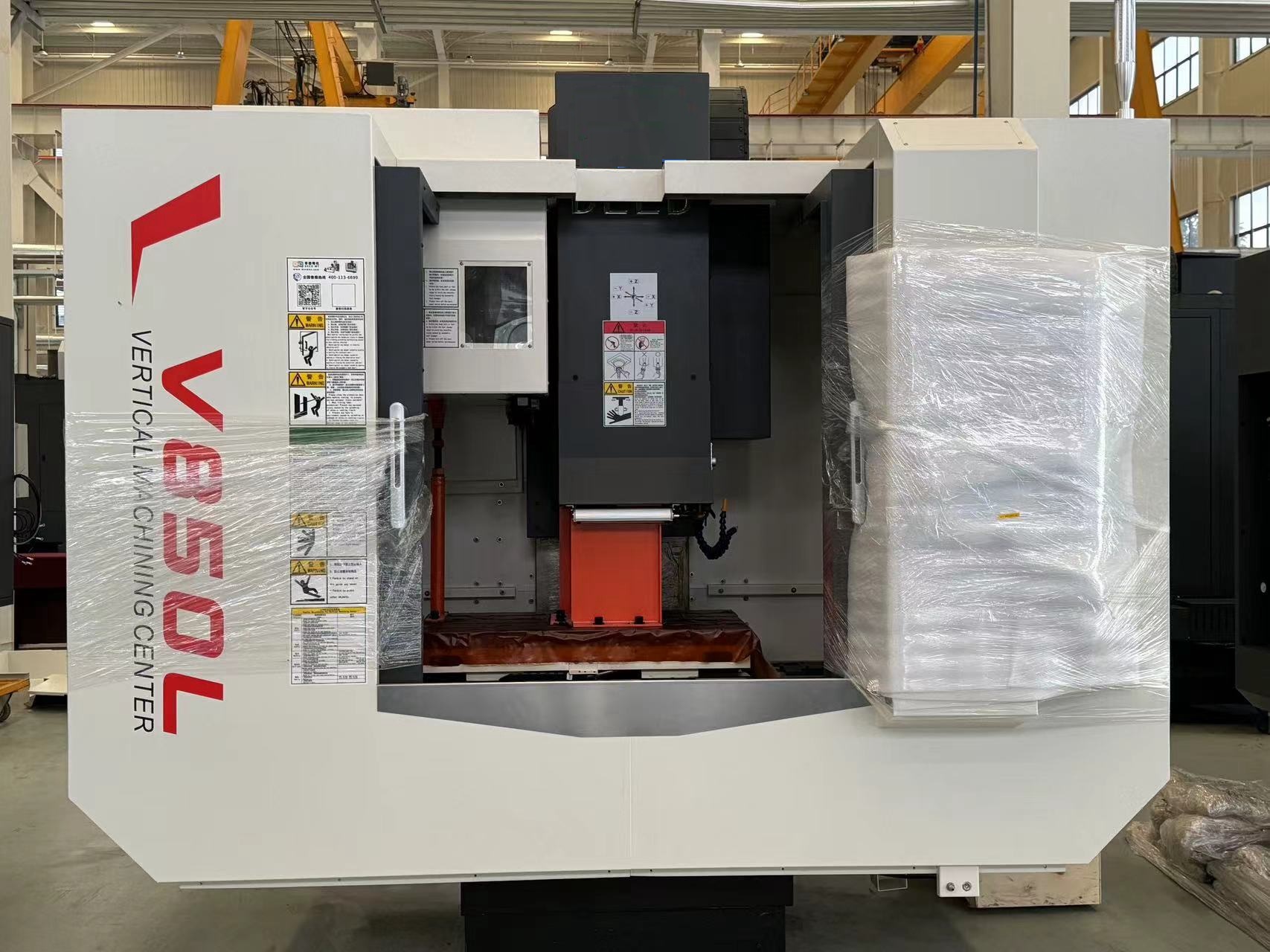

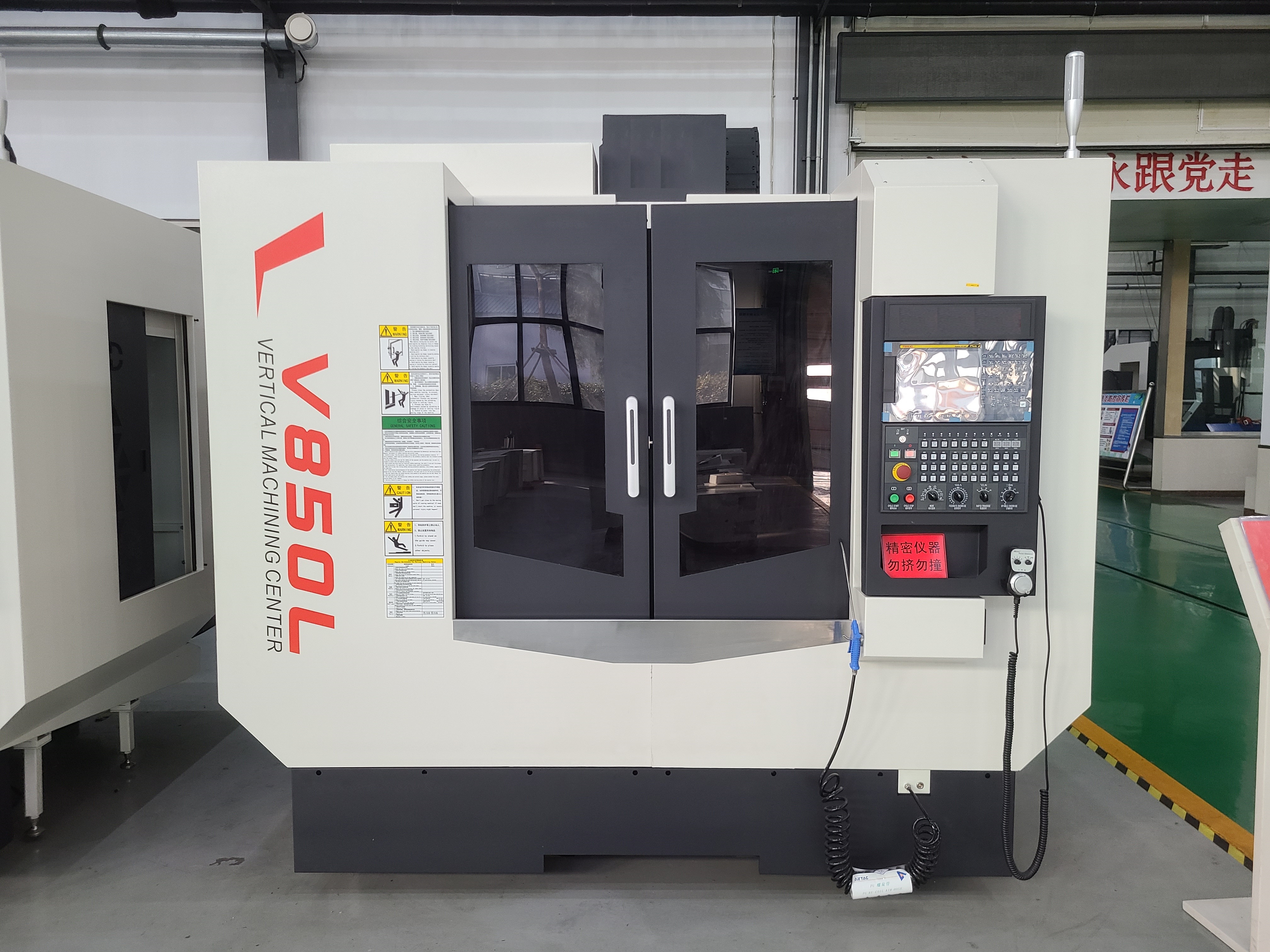

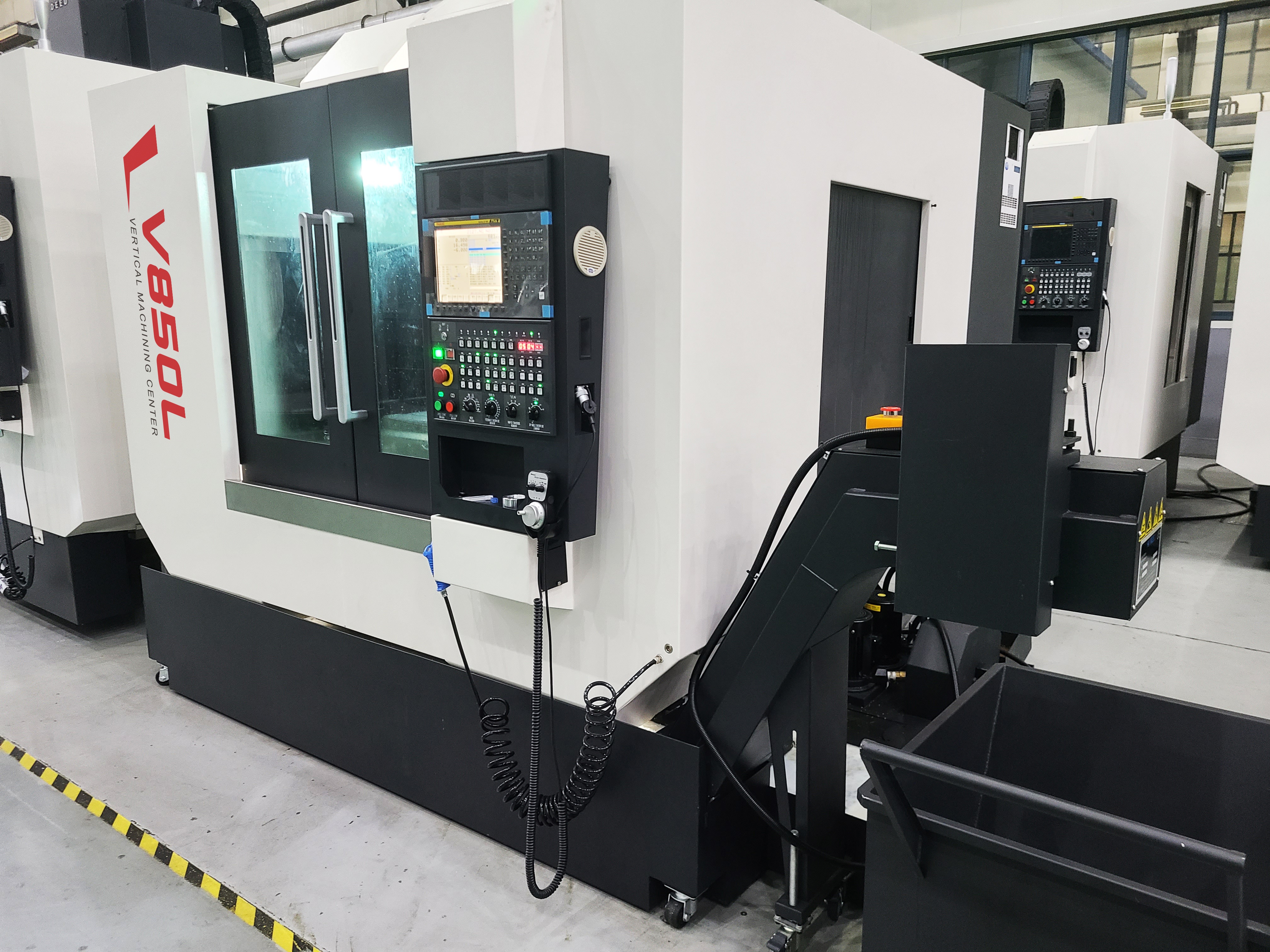

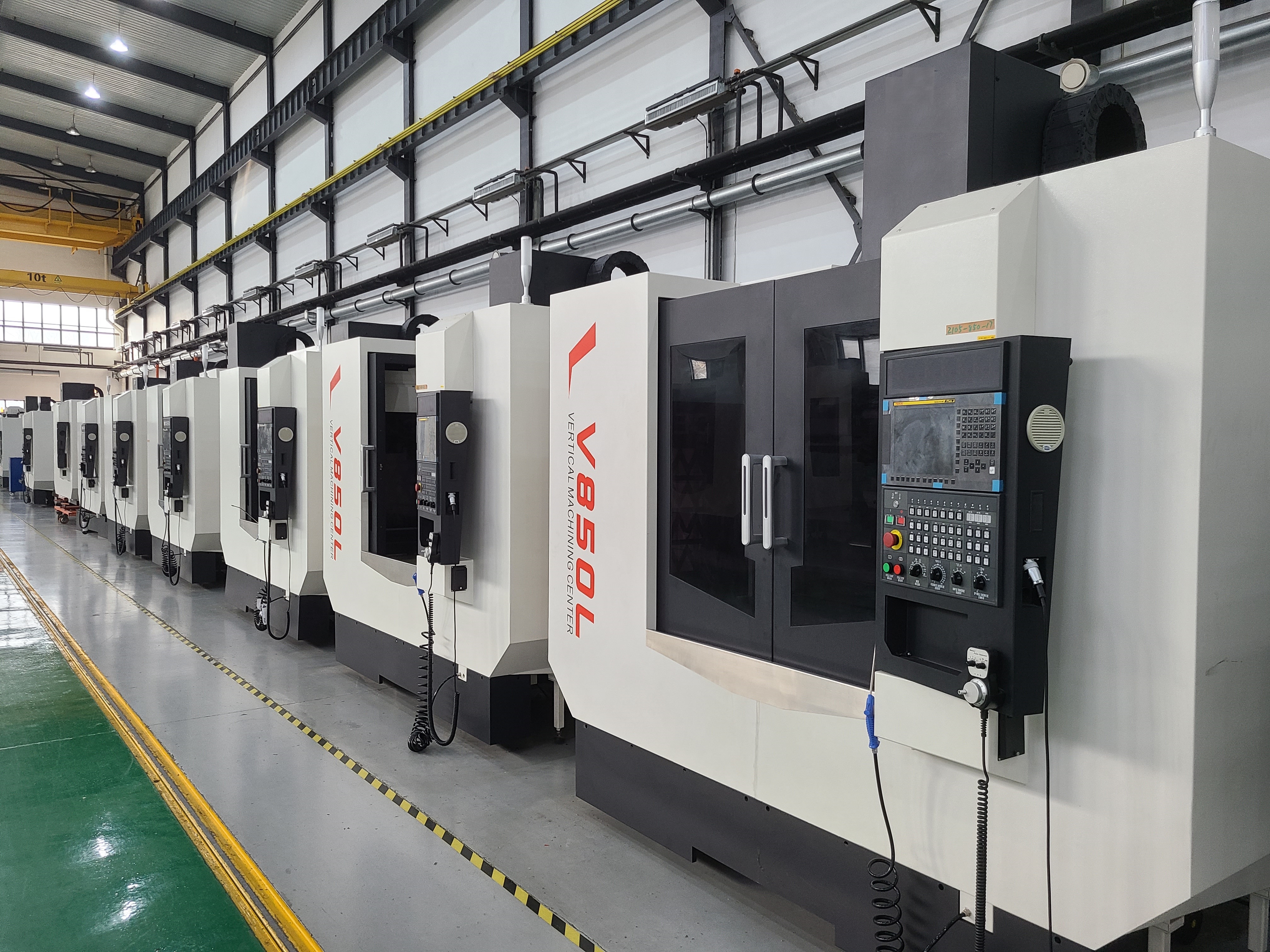

V850L предназначен для обработки деталей, резки толстого листа, отличается улучшенной вибростойкостью, низкими коэффициентами теплового расширения и теплопроводности. Станина, рабочий стол и передняя бабка изготовлены с помощью немецкой технологии сварки стальных конструкций, что позволяет достичь более высокой прочности, снизить вес движущихся частей, снизить инерцию движения, одновременно улучшив скорость отклика станка и точность перемещений. В станке используется подвижная конструкция поперечного раздвижного стола, а в направляющей используется линейная направляющая качения. Данный станок преимущественно используется для обработки различных небольших и среднеразмерных сложных деталей. Применяется в машиностроении, авиастроении, производства автомобильных деталей, и т.д
Основные технические параметры:
Параметр | Ед. изм. | V850L | |
---|---|---|---|
Типы обработки детали | Сверление, прямое фрезерование, нарезание резьбы (глухая и на проход), обработка контура | ||
Рабочая зона | Размеры рабочего стола | мм | 950×500 |
Наибольшая нагрузка на стол | кг | 500 | |
Перемещение по осям X/Y/Z | мм | 850 / 510 / 510 | |
Перемещение и подача | Быстрота перемещения по осям X/Z | м/мин | 30 |
Расстояние от торца шпинделя до поверхности рабочего стола | мм | 150–760 | |
Точность позиционирования по осям X/Y/Z | мм | ±0.008 | |
Точность | Повторяемость по осям X/Y/Z | мм | ±0.005 |
Максимальная скорость шпинделя | об/мин | 12000 | |
Шпиндель | Мощность эл.двигателя главного привода (пост/30 мин) | кВт | 11 / 18,5 |
Крутящий момент шпинделя | Н·м | 52,5 / 118 | |
Направляющие и ШВП | Тип направляющих по осям X/Y/Z | тип | Качения |
Класс точности ШВП | класс | Не хуже С3 по ISO 3408-2 (ГОСТ Р 52932-2008) | |
Инструментальная система | Тип хвостовика инструмента | тип | BT40 |
Ёмкость инструментального магазина | шт. | 24 | |
Максимальный диаметр инструмента | мм | 26 | |
Максимальная длина инструмента | мм | 300 | |
Максимальная масса инструмента | кг | 8 | |
Скорость перемещений | Быстрые перемещения по осям X/Y/Z | м/мин | 36 / 36 / 24 |
— | — | — | |
Энергопотребление | Напряжение | В | 380 |
Частота | Гц | 50 | |
Прочие характеристики | Давление воздуха | бар | 6 |
Устройство подачи СОЖ | Внутренняя подача СОЖ с насосом высокого давления | бар | 30 |
Пистолет для СОЖ | наличие | есть | |
Система переключения охлаждения инструмента воздух/СОЖ, через M-функцию | наличие | есть |
Стандартная комплектация:
№ | Название |
---|---|
1 | Система ЧПУ Fanuc 0i MF(5) PLUS |
2 | 3х-осевая роликовая линейная направляющая |
3 | Рабочее освещение спереди и справа |
4 | Шарико-резьбовая шпилька для 3х осей |
5 | Воздушный обдув конуса шпинделя |
6 | Воздушная защита шпинделя от пыли |
7 | Распылитель по окружности шпинделя |
8 | Мягкий чехол |
9 | Трехцветная сигнальная лампа |
10 | Автоматическая система подачи СОЖ |
11 | Пистолет для смыва (водяной) |
12 | Пистолет пневматический для обдува |
13 | Рабочее освещение электрошкафа |
14 | Водяное охлаждение заготовки |
15 | Воздушное охлаждение заготовки |
16 | Полная кабинетная защита станка |
17 | Инструментальный магазин на 24 инструмента |
18 | Теплообменник электрического шкафа |
19 | Предварительно растянутая шарико-резьбовая шпилька |
20 | Калибровочный блок и регулировочные болты |
21 | Ручной маховичок |
23 | Устройство смыва стружки с двойным насосом |
24 | Руководство по использованию и техническому обслуживанию |
25 | Флэш-карта на 2 ГБ |

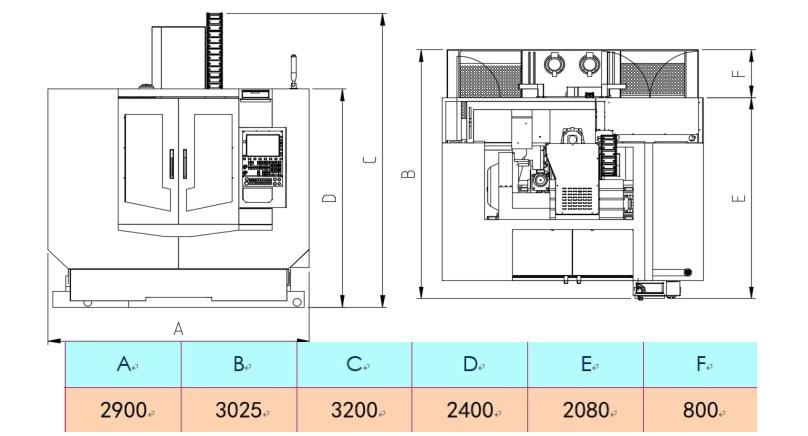

Габариты станка:
