Вертикальные обрабатывающие центры этой серии предназначены для обработки пресс-форм и высокоточных деталей. Станок обладает прочной, симметричной портальной конструкцией, обеспечивающей высокую жесткость, стабильность и надежность.
Основание выполнено из минерального литья, что придает ему исключительную жесткость и термическую стабильность. Основной корпус станка имеет ту же ширину, что и его основание, а рабочий стол отделен от основания, что позволяет использовать весь рабочий ход.
Благодаря высокой динамической стабильности, оптимальному передаточному отношению между осями и высокой точности, станок обеспечивает надежные решения для производства высокоточных деталей, сочетая скорость, стабильность и точность обработки.
Преимущества продукта
|
|
|

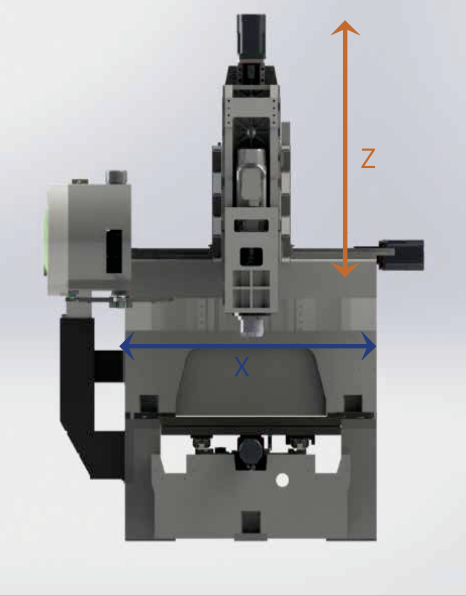

Эффективное распределение нагрузкиПортальная конструкция концентрирует основное движение подачи на незагруженных деталях, что снижает инерцию и повышает качество обработки. Высокая жесткость и прочностьОпорная форма с большим пролётом обеспечивает надёжный контакт ключевых компонентов, повышая механическую прочность и жёсткость конструкции. Стабильность шпиндельной системыМинимальное расстояние между центром тяжести шпиндельной коробки и балкой увеличивает жёсткость обработки. |

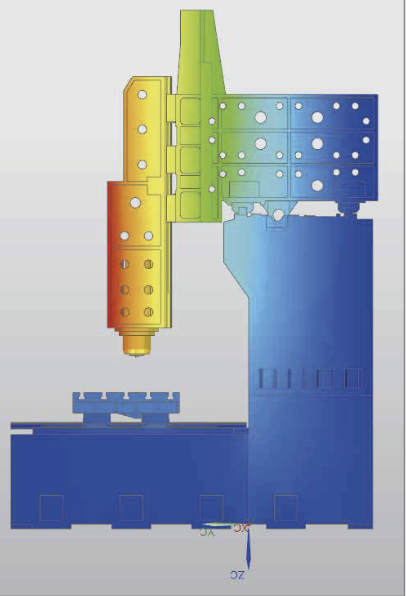

Согласно анализу методом конечных элементов (FEA), конструкция станка уже достигла оптимального уровня жёсткости. |
|
Станина станка
|
|
|

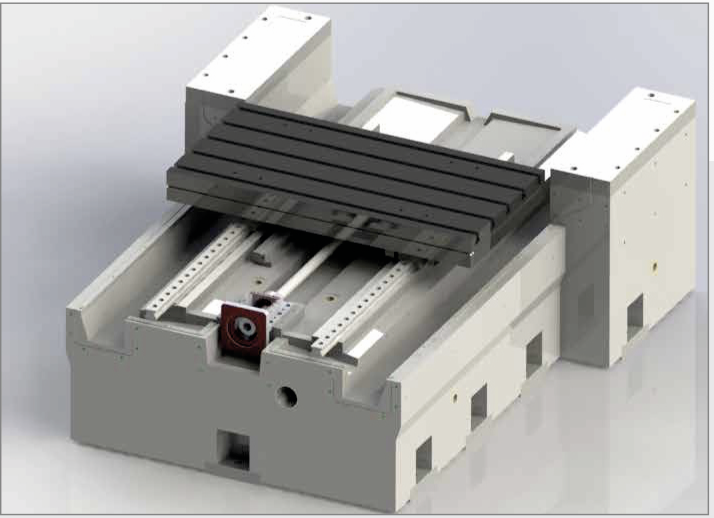

Переднее расположение седла двигателя по оси Y снижает влияние теплового расширения шарикового винта на смещение нулевой точки, обеспечивая более точную обработку. |

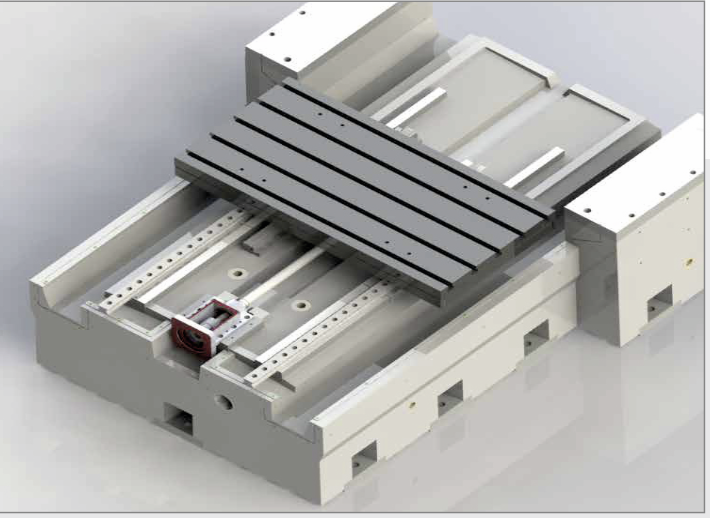

Полноразмерные каналы по обеим сторонам станины позволяют легко перемещать конвейер для стружки с передней на заднюю часть, а также менять тип транспортера — с цепного на шнековый. |
Балка
|
|
|

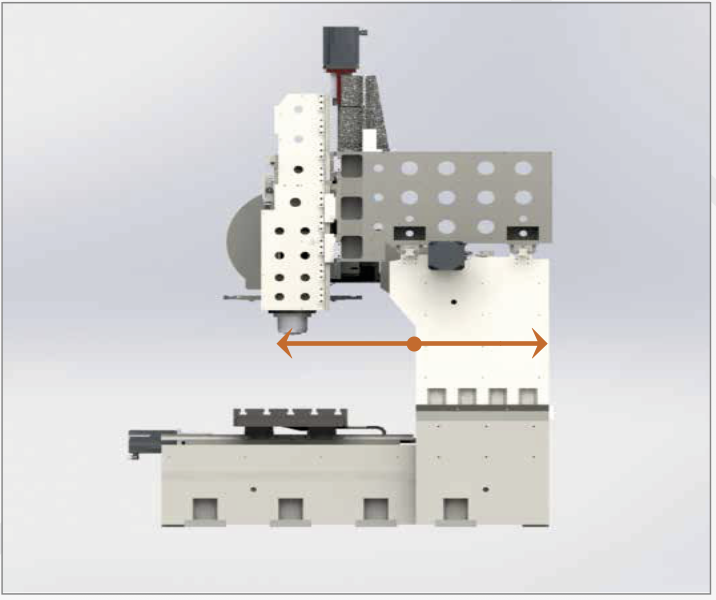

Большая толщина балки, расстояние от центра шпинделя до передней опорной поверхности колонны: толщина колонны = 1:1 — хорошая жёсткость. |

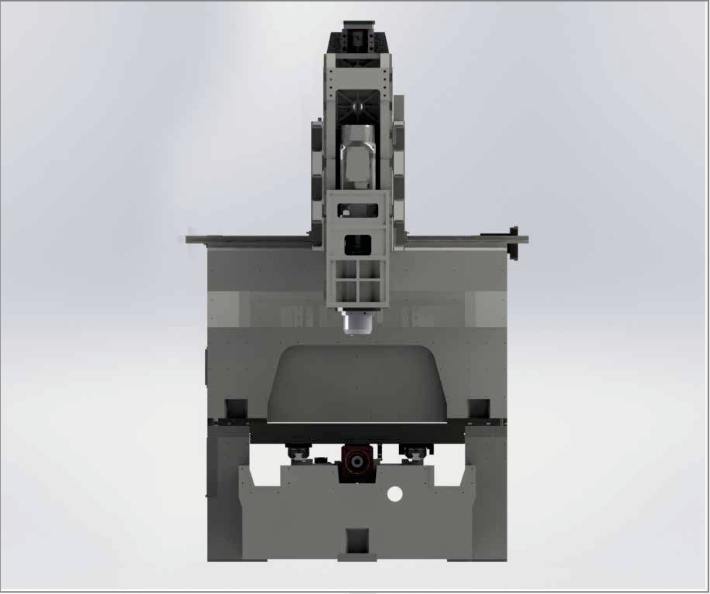

Полная поддержка хода балки, превосходная жёсткость при обработке. |

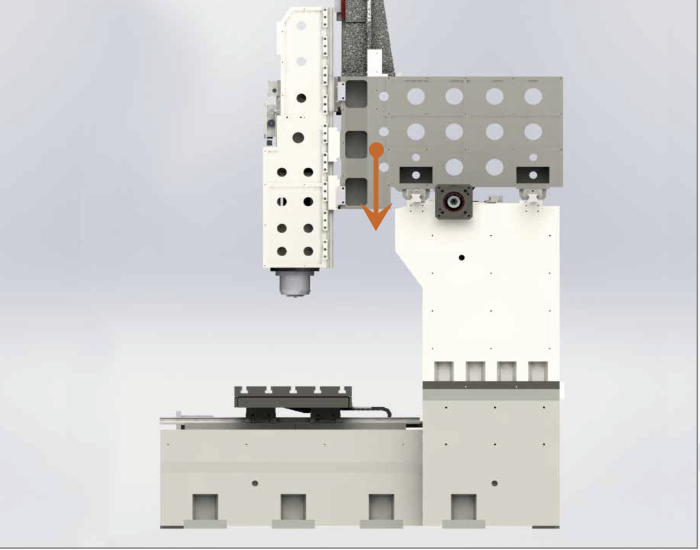

Седло и шпиндельная коробка Стол
|
|
|
Минимальный вынос центра тяжести снижает нагрузку на конструкцию, улучшая стабильность. Обеспечивает надёжность и точность обработки даже при интенсивных нагрузках. |

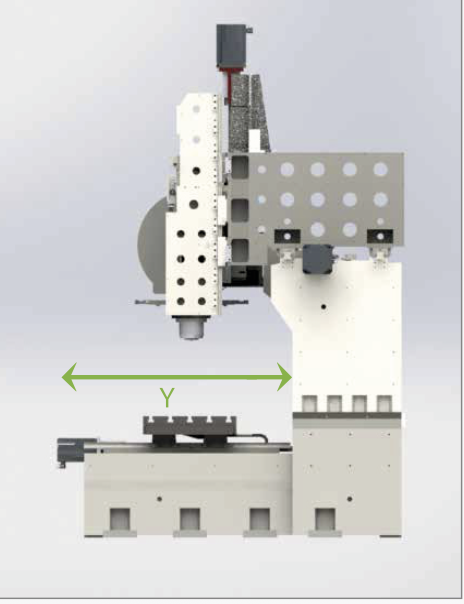

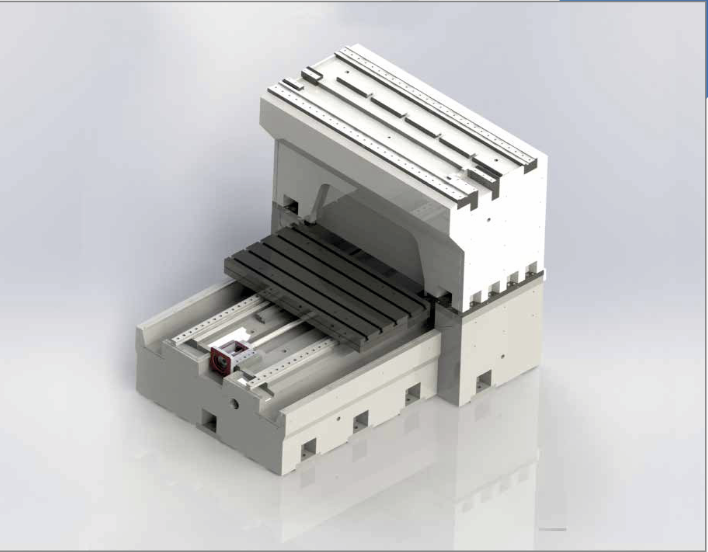

Стол полностью вынесен за пределы рабочего диапазона балки, но сохраняет возможность перемещения в пределах эффективного хода. Такое конструктивное решение позволяет устанавливать приспособления большой длины, расширяя возможности обработки. |
Технические параметры
| Конфигурация GV70B | |||
|---|---|---|---|
| Параметр | Единицы измерения | Значение | |
| Перемещение по оси X | мм | 1300 | |
| Перемещение по оси Y | мм | 700 | |
| Перемещение по оси Z | мм | 700 | |
| Расстояние от торца шпинделя до рабочего стола | мм | 150–850 | |
| Рабочий стол | |||
| Размер стола | мм | 1400×700 | |
| Грузоподъёмность | кг | 1500 | |
| Подача | |||
| Быстрое перемещение по осям X/Y/Z | м/мин | 36/36/32 | |
| Шпиндель | |||
| Режим привода | — | Прямой привод | |
| Конус шпинделя | — | BT40 | |
| Макс. скорость | об/мин | 12000 | |
| Мощность (номинальная/макс.) | кВт | 11/22 | |
| Крутящий момент (номинальный/макс.) | Нм | 53/106 | |
| Точность | |||
| Позиционирование по осям X/Y/Z (полузамкнутый контур) | мм | 0.006 (вся длина) | |
| Повторяемость по осям X/Y/Z (полузамкнутый контур) | мм | 0.004 (вся длина) | |
| Магазин инструментов | |||
| Тип | — | Дисковый | |
| Вместимость | — | 24 | |
Стандартная конфигурация
| № | Наименование | № | Наименование |
|---|---|---|---|
| 1 | Система ЧПУ Siemens 828D | 11 | Освещение рабочей зоны |
| 2 | Роликовая линейная направляющая для 3 осей | 12 | Кондиционер |
| 3 | ШВП для 3 осей | 13 | Водяное охлаждение заготовки |
| 4 | Продувка конуса шпинделя воздухом | 14 | Воздушное охлаждение заготовки |
Опции
| Опции | GV70B |
|---|---|
| Система ЧПУ FANUC | ○ |
| Оптическая линейка | ○ |
| CTS | ○ |
| Электрический шпиндель | ○ |
| Охладитель воды | ○ |
| Блокировка двери | ○ |
| 4-осевой поворотный стол | ○ |
| Автоматическая дверь | ○ |
| Налачик инструментов | ○ |
| Онлайн-измерение | ○ |
| Система удаления масляного тумана | ○ |
| Сепаратор масла | ○ |
| Охлаждение СОЖ | ○ |
| Охлаждение ШВП | ○ |
|
Перемещение оси X, мм
|
1300 |
|
Перемещение оси Y, мм
|
700 |
|
Перемещение оси Z, мм
|
700 |
|
Крутящий момент шпинделя, Н·м
|
53/106 |
|
Скорость шпинделя, об/мин
|
12000 |
