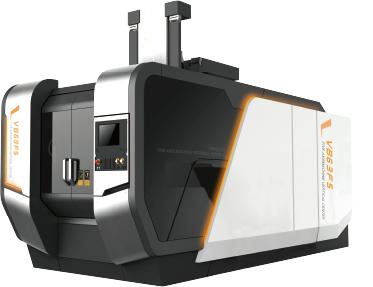

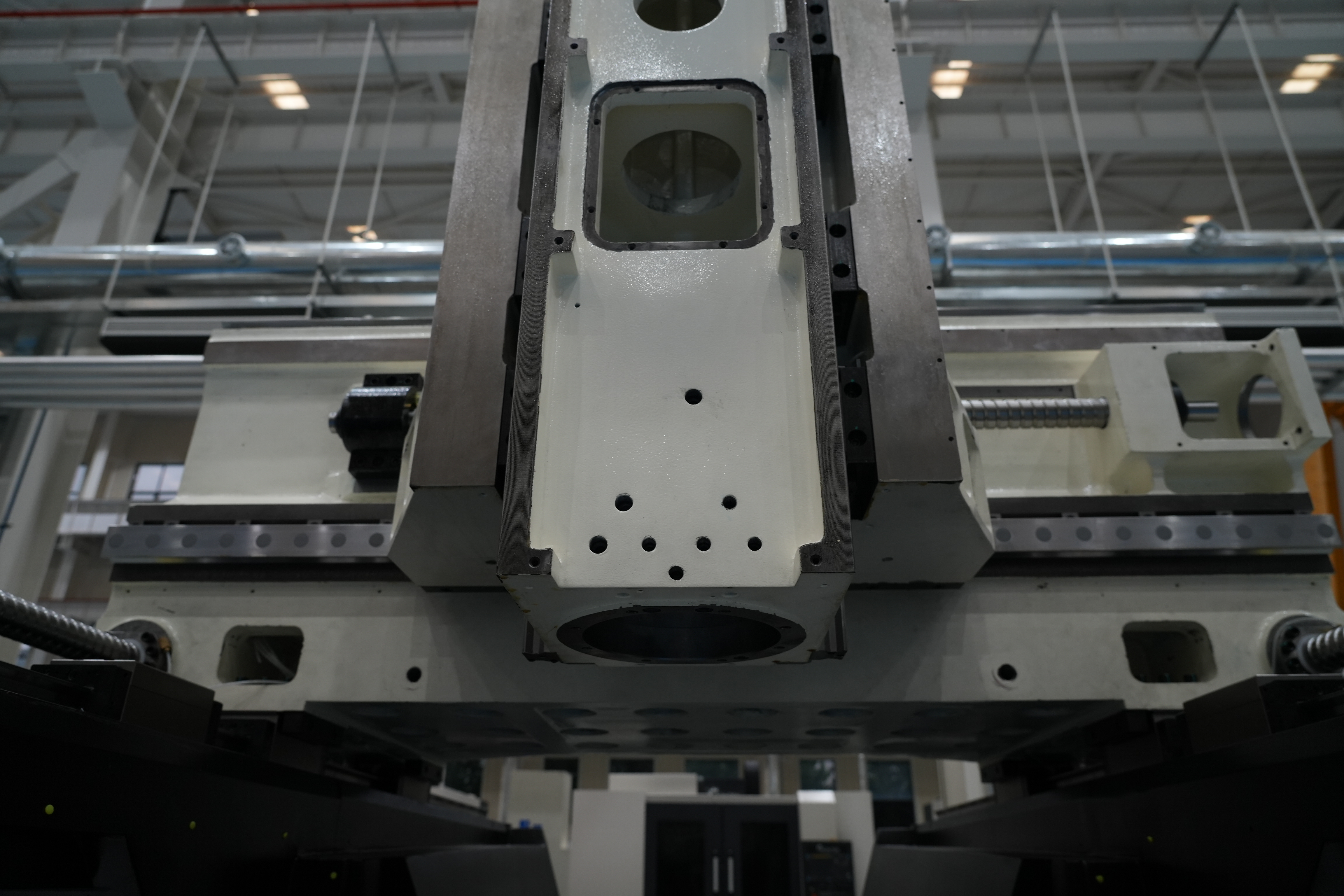

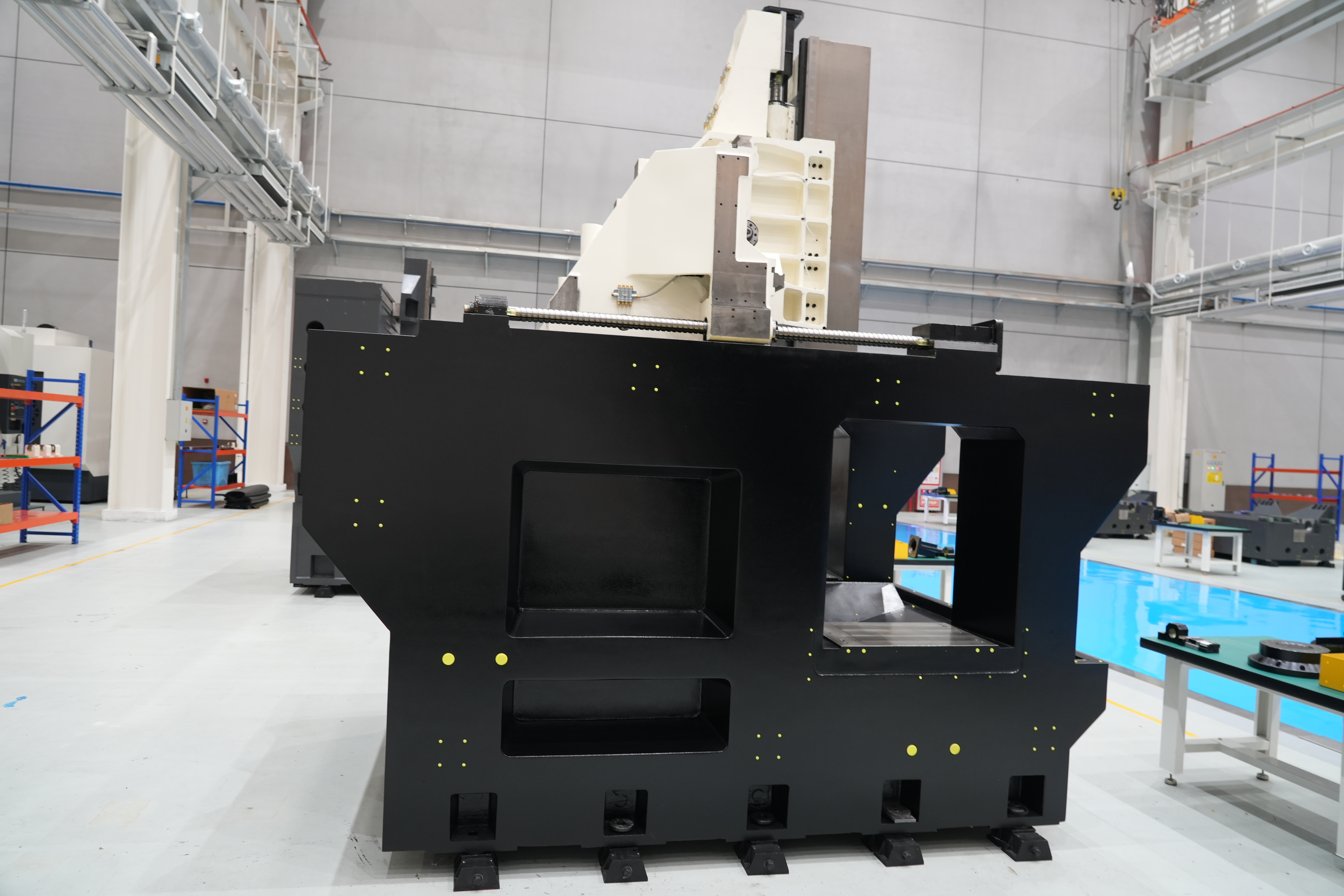

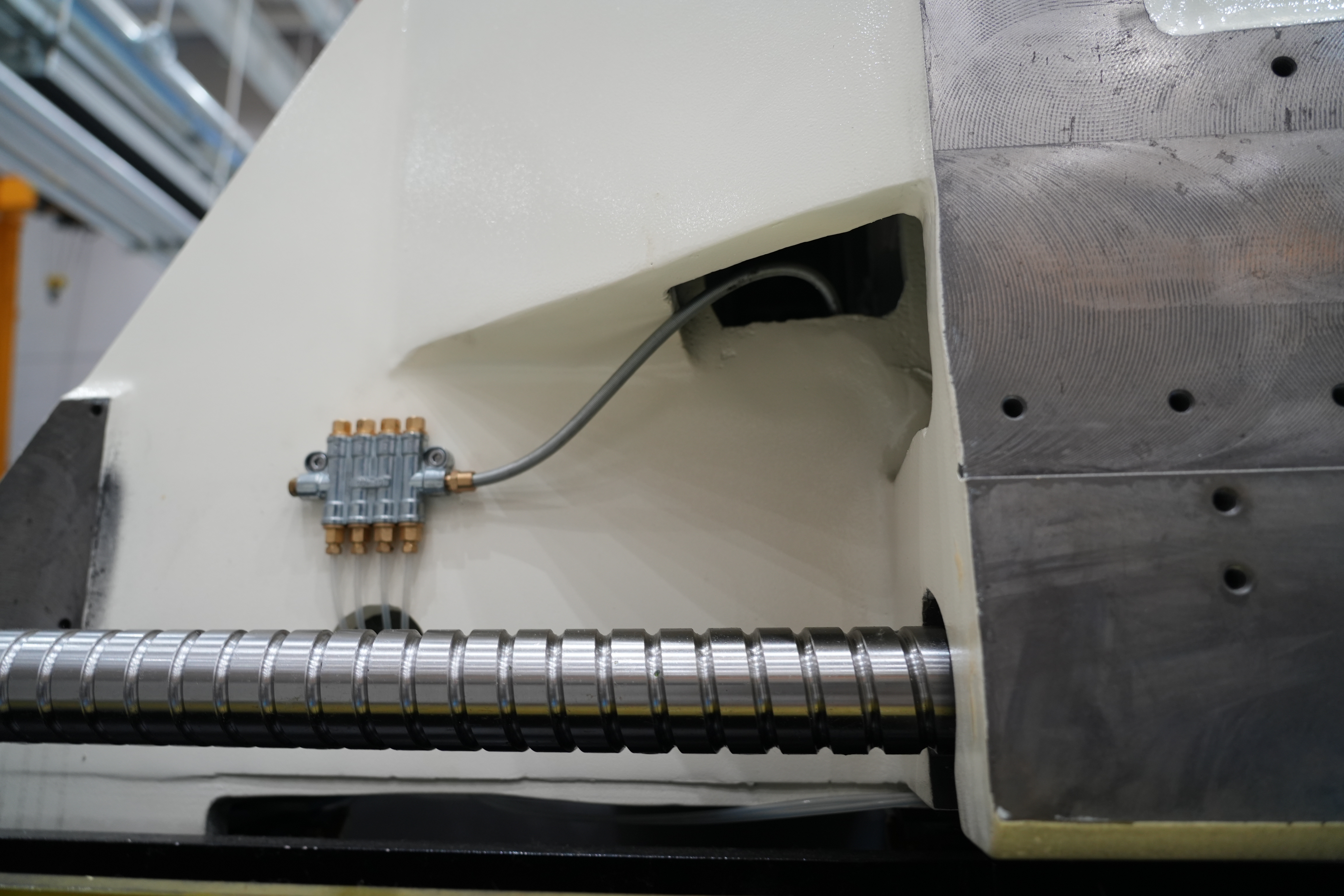

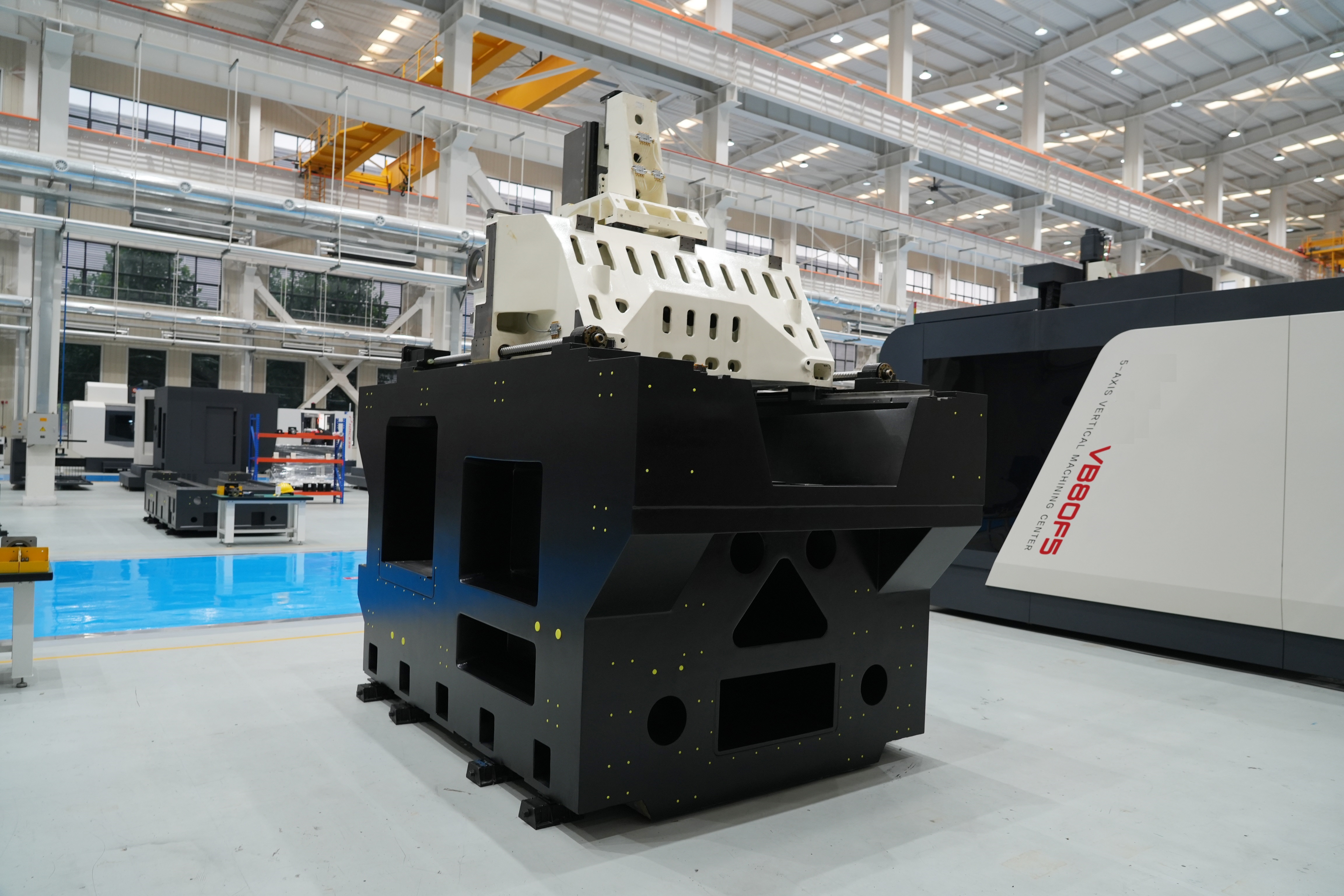

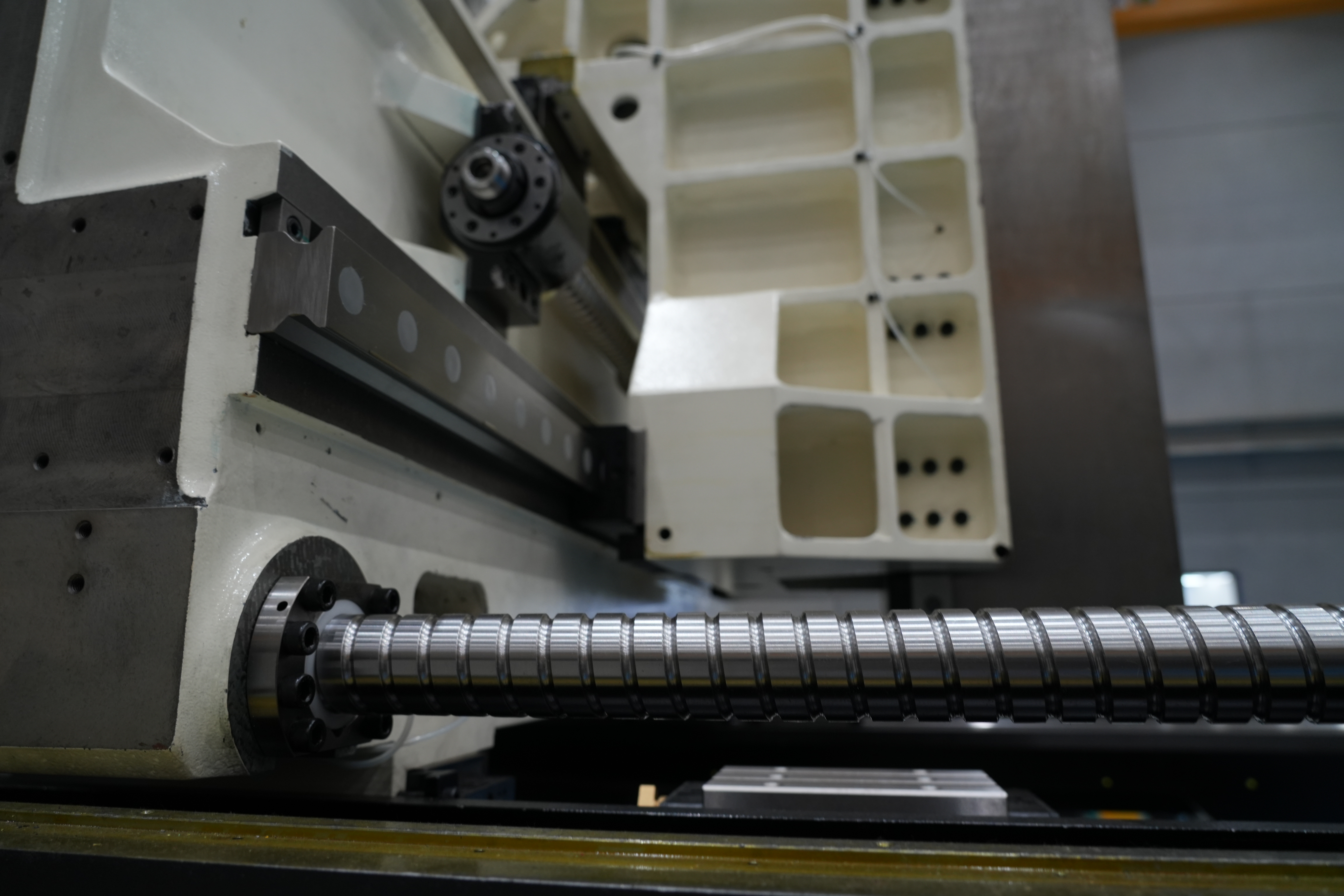

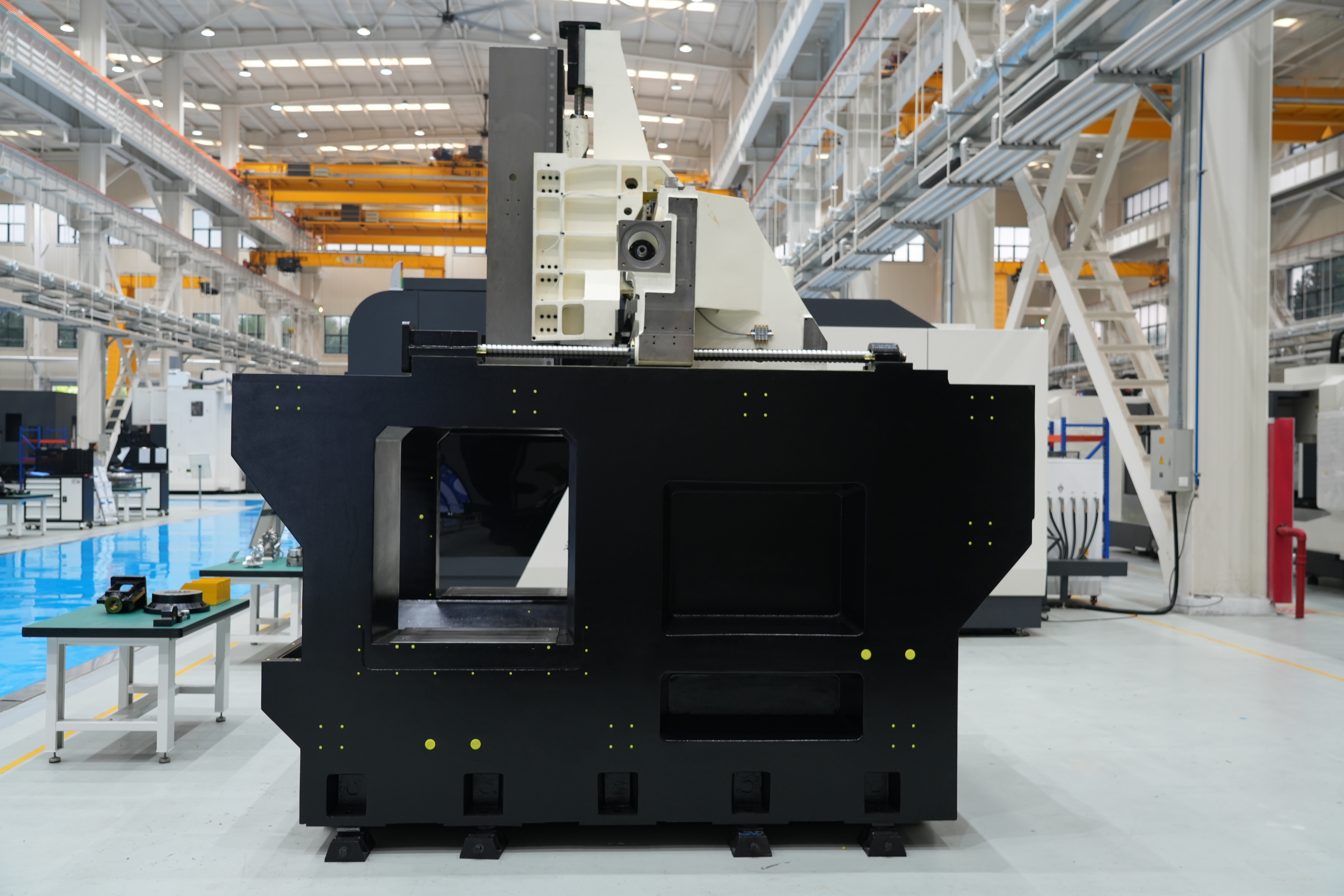

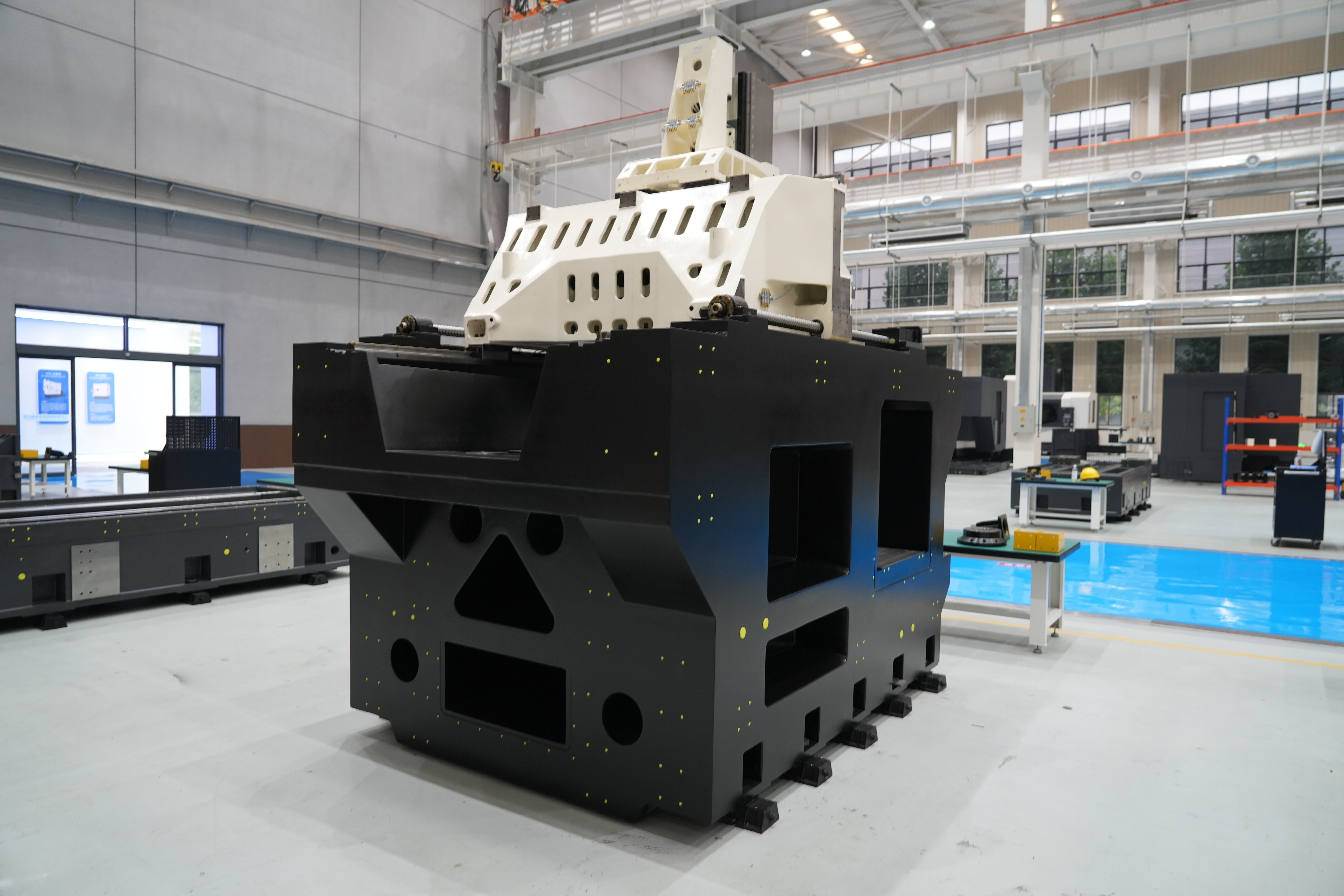

Это 5-осевой вертикальный обрабатывающий центр, разработанный в Европе и произведенный в Китае. Учтя многолетний опыт проектирования и производства, а также многочисленные исследования требований клиентов, он выполнен в портальной конструкции и обновлен до нового поколения с повышенной скоростью и точностью. Станок широко применяется в различных отраслях машиностроения для обработки сложных кривых поверхностей, таких как лопасти, крыльчатки, пресс-формы и другие. Он также подходит для обработки средних и малых корпусных деталей, пространственных кривых поверхностей и других специализированных задач. Станок востребован в гражданской и военной промышленности для изготовления деталей в аэрокосмической отрасли, пресс-форм и высокоточных приборов.

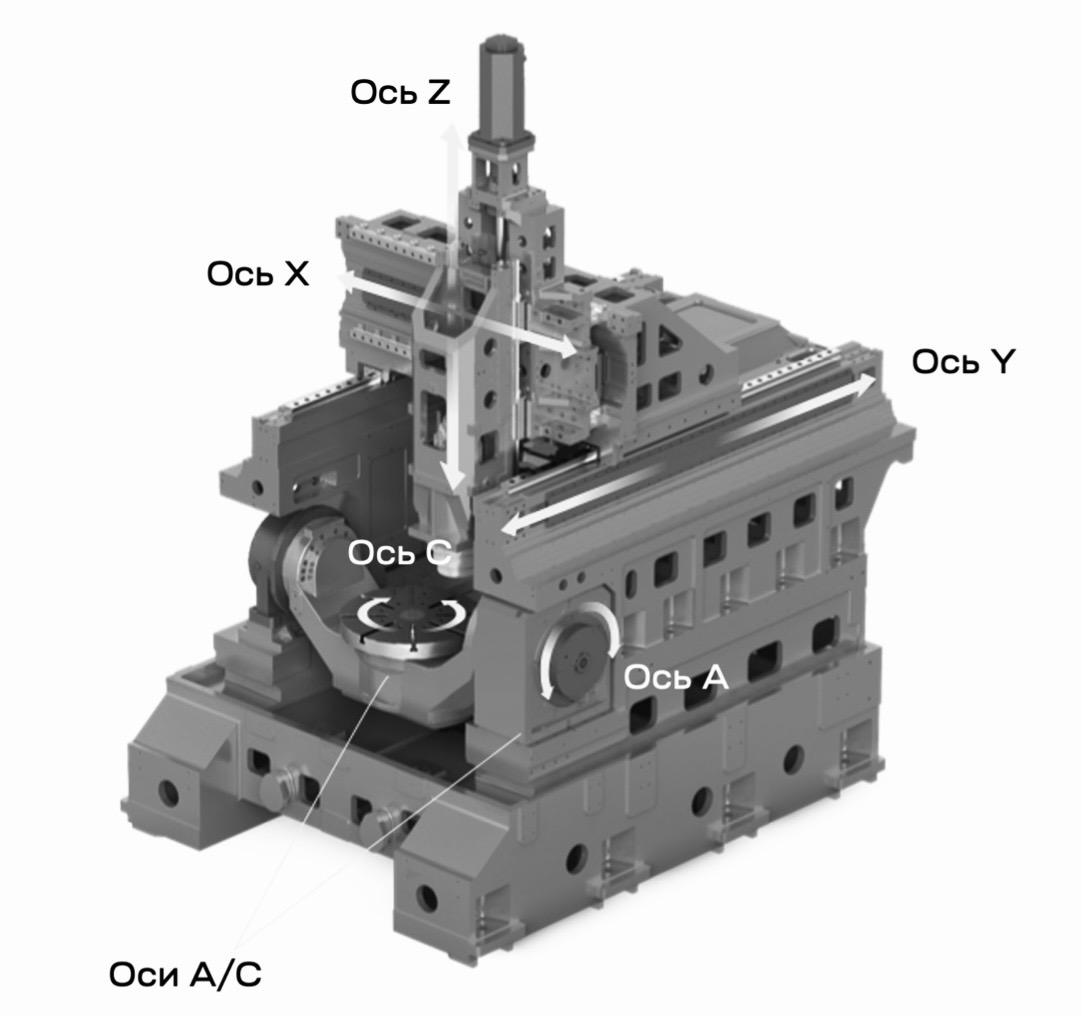

КИНЕМАТИЧЕСКАЯ СХЕМА СТАНКА

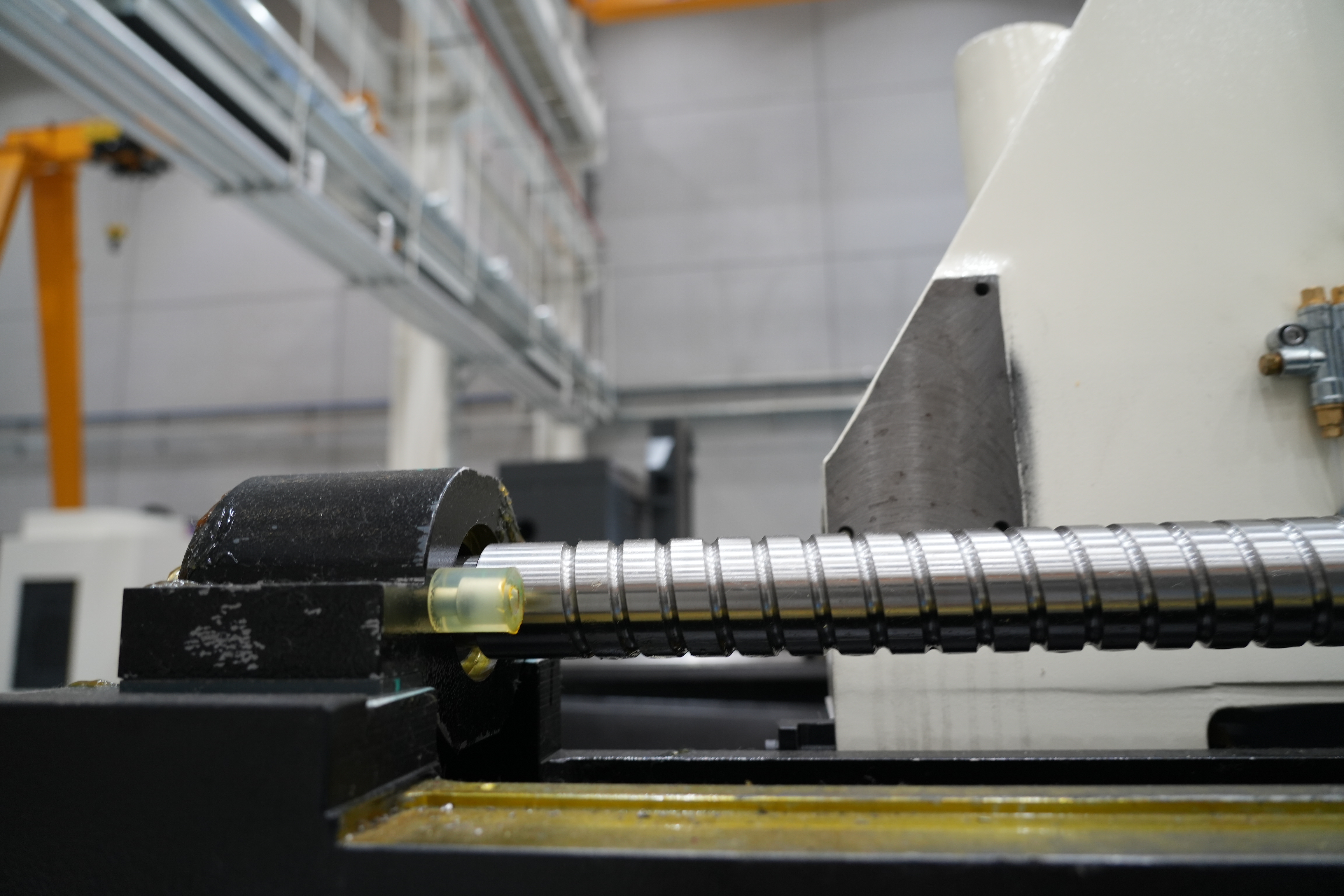

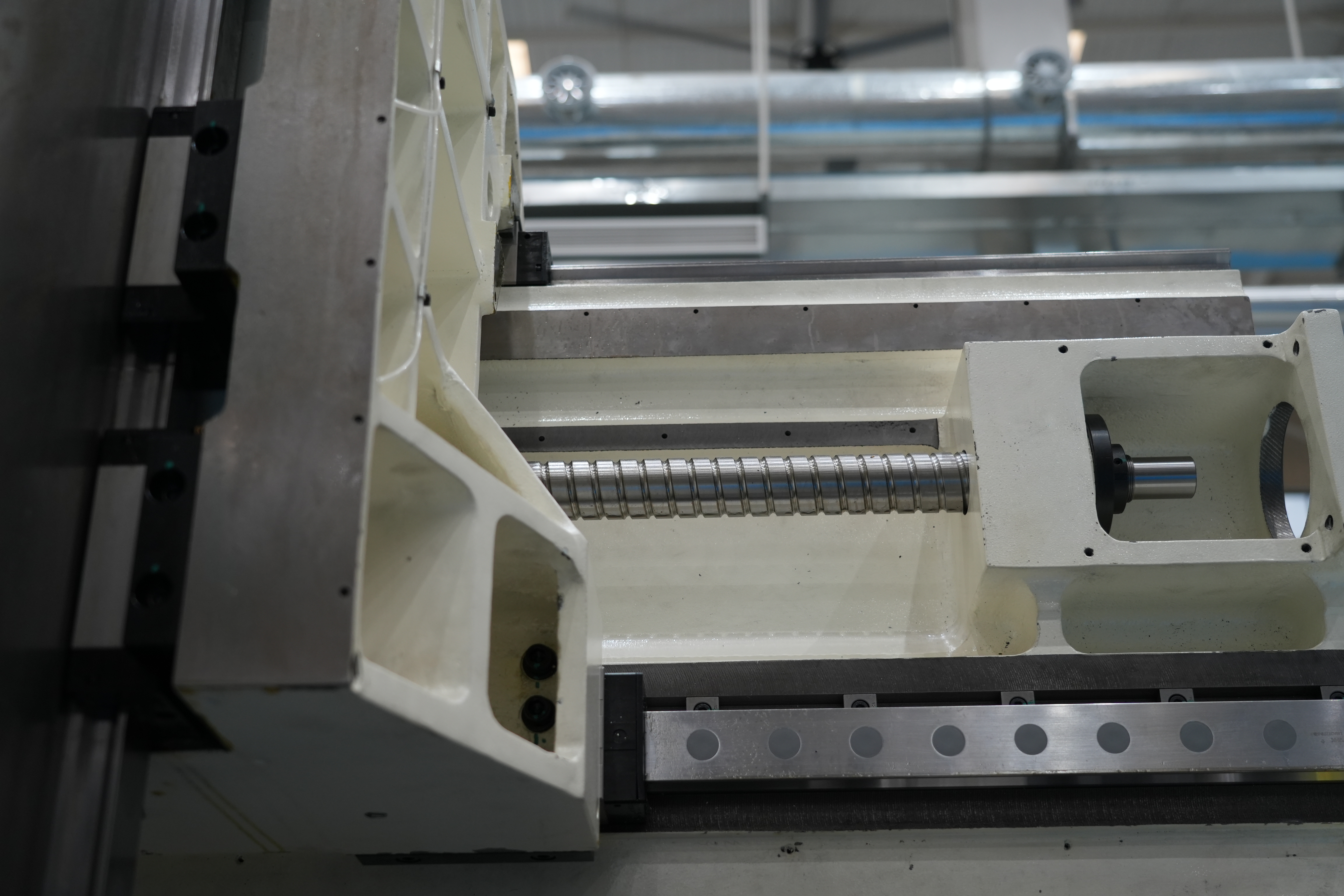

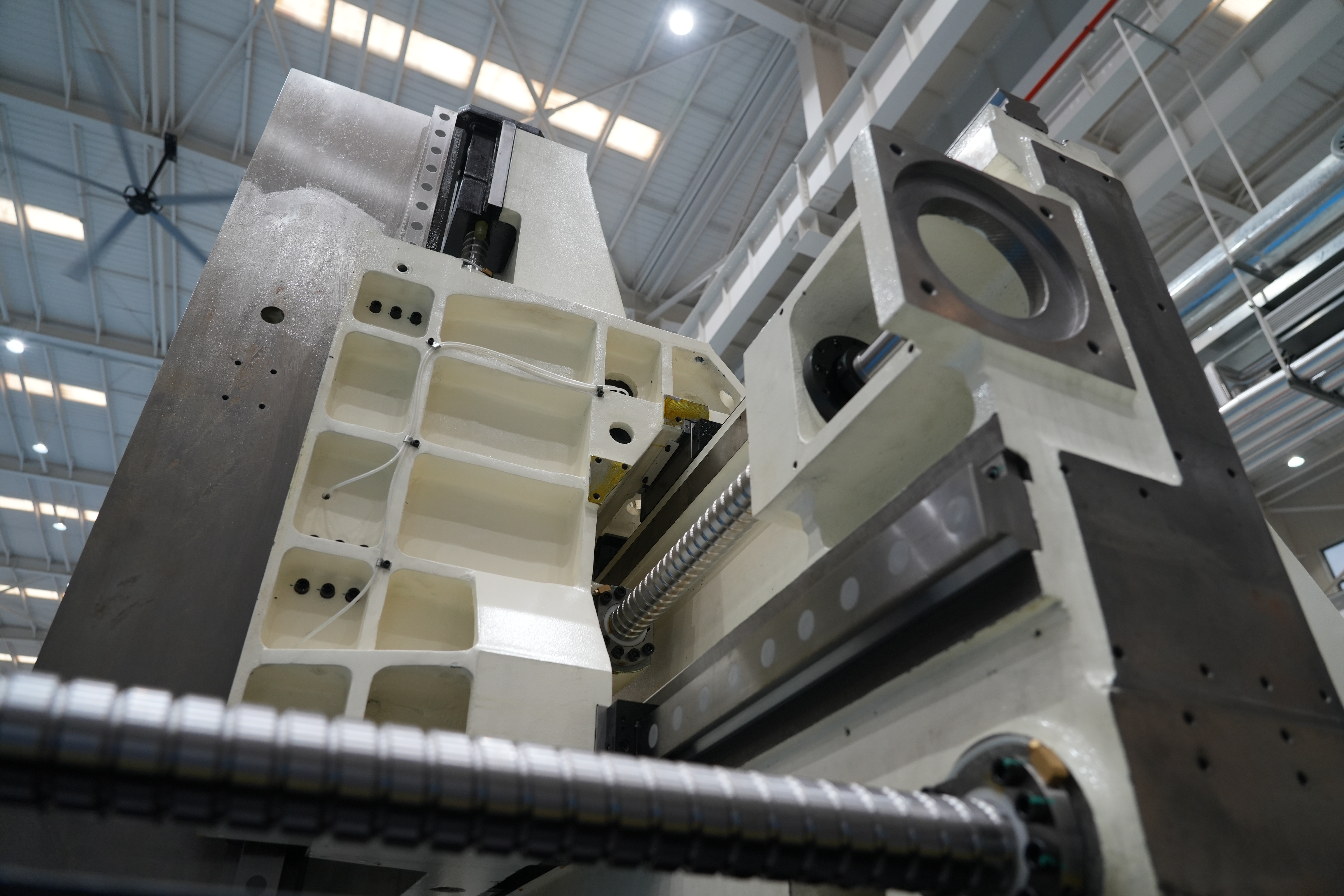

- Двойная поворотная конструкция поворотного стола, возможна одновременная работа по 5 осям;
- Точная обработка без углового позиционирования, удовлетворяет требованиям к обработке деталей со сложной кривой поверхностью;
- Технология прямого привода двигателя с крутящим моментом, значительно повышает точность и скорость работы без использования редуктора;
- Гидравлическая система зажима, может легко достичь высокой точности позиционирования обработки;
- Ось A поворачивается на ±120°, ось C непрерывно вращается на 360°;
- Высокоточная решетка времени, помогает улучшить точность и хорошую точность обслуживания.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

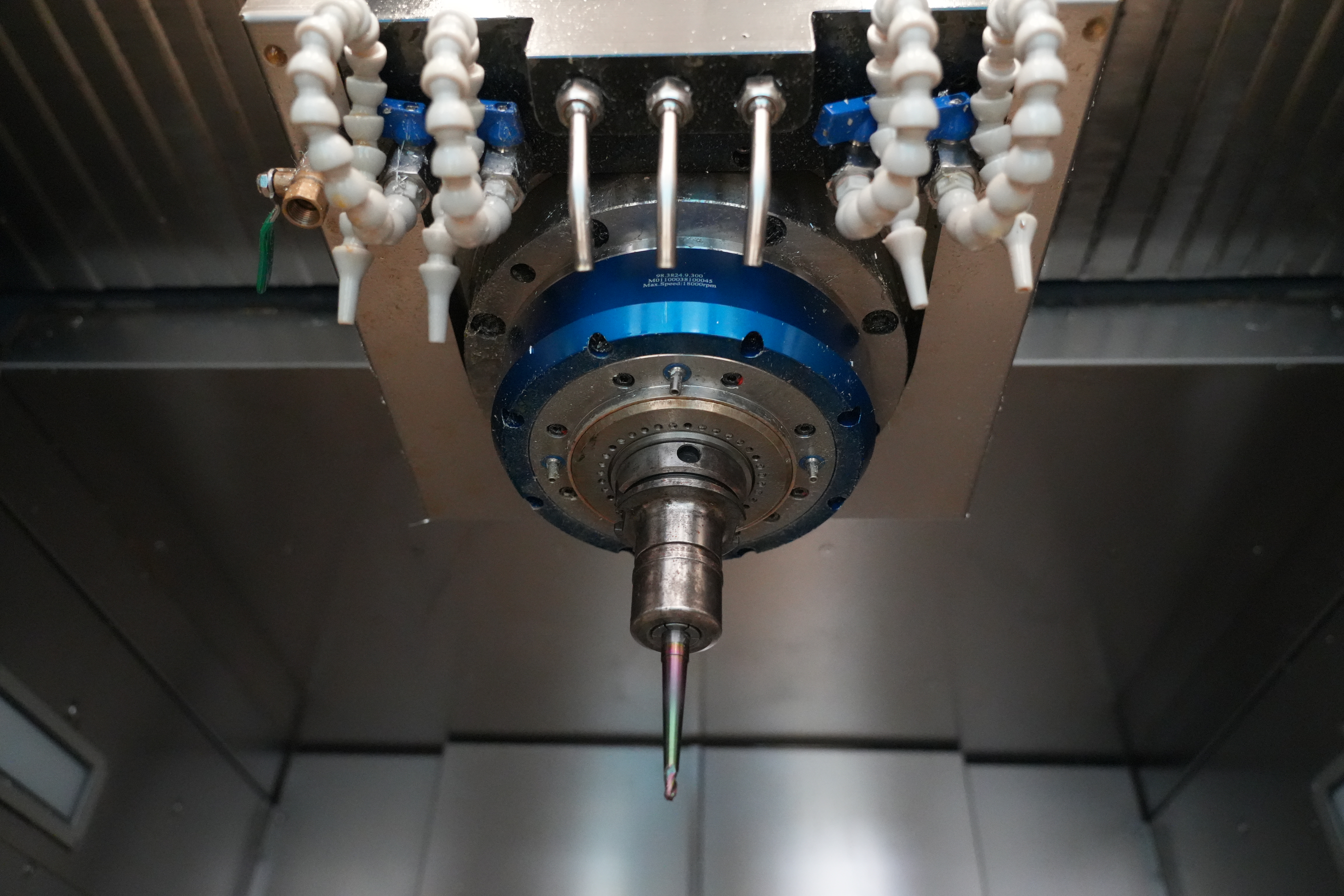

| Перемещения | ||
| Перемещение по оси X | 900 мм | |
| Перемещение по оси Y | 1000 мм | |
| Перемещение по оси Z | 700 мм | |
| Расстояние от торца шпинделя до поверхности стола | 150–850 мм | |
| Перемещение по оси A | ±120° | |
| Перемещение по оси C | непрерывное 360° | |
| Шпиндель | ||
| Мощность шпинделя | 34,6/42 кВт | |
| Крутящий момент | 110/155 Н·м | |
| Держатель инструмента | HSK-A63 | |
| Скорость вращения шпинделя | 20000 | |
| Подача | ||
| Скорость быстрой подачи осей X/Y/Z | 40/40/40 м/мин | |
| Скорость осей A/C | 60/80 об/мин | |
| Стол | ||
| Диаметр | Ø800 мм | |
| Максимальная нагрузка | 1500 кг | |
| Максимальный размер заготовки | Ø1000 мм | |
| Ширина Т-слота | 14 мм | |
| Размер центрального отверстия | Ø50H7 мм | |
| Номинальный крутящий момент оси A | 2×2100 Н·м | |
| Номинальный крутящий момент оси C | 2120 Н·м | |
| Максимальный крутящий момент оси A | 2×3510 Н·м | |
| Максимальный крутящий момент оси C | 3460 Н·м | |
| Точность позиционирования | ||
| Позиционирование (X/Y/Z) | 0,001 мм (общая длина) | |
| Повторяемость (X/Y/Z) | 0,005 мм (общая длина) | |
| Позиционирование (A/C) | ±5″ | |
| Повторяемость (A/C) | 4″ | |
| ЧПУ | Siemens One | |
| Инструментальный магазин | ||
| Количество инструмента | 40 позиций | |
| Максимальный размер инструмента: | ||
| Полный магазин | Ø125 мм | |
| При свободных позициях | Ø170 мм | |
| Длина инструмента | 300 мм | |
| Вес инструмента | 20 кг |
