Вертикальный 5-осевой обрабатывающий центр RY V1100-3
Серия RY - это вертикальные обрабатывающие центры, разработанные и произведенные в Германии. Это изделие обладает такими конструктивными характеристиками, как высокая скорость, точность, жесткость и надежность. Оно может работать непрерывно и в нормальном режиме в определенных условиях окружающей среды со стабильной точностью.
Он в основном используется для точной обработки в таких отраслях, как автомобилестроение, авиация, аэрокосмическая промышленность, энергетика, а также для изготовления пресс-форм малого и среднего размера. Он особенно подходит для высокоточного и высокоскоростного фрезерования деталей большого и неравномерного веса.
Подробности
Он в основном используется для точной обработки в таких отраслях, как автомобилестроение, авиация, аэрокосмическая промышленность, энергетика, а также для изготовления пресс-форм малого и среднего размера. Он особенно подходит для высокоточного и высокоскоростного фрезерования деталей большого и неравномерного веса.
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Вертикальный 5-осевой обрабатывающий центр RY V1100-3
Достоинства

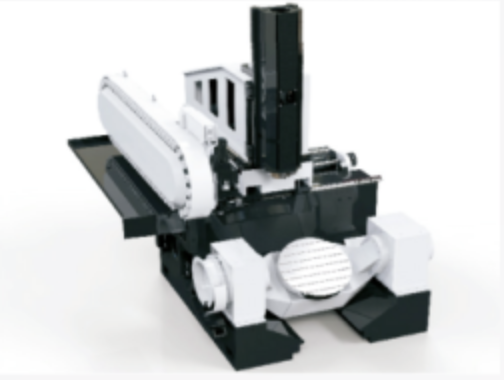

- Основные компоненты, такие как станина и стойки, изготовлены с применением технологии минерального литья, которая обеспечивает отличное поглощение вибраций, обладает низким коэффициентом температурного расширения и теплопроводности, высокой коррозионной стойкостью и минимальными внутренними напряжениями при комнатной температуре.
- Подвижные части, суппорт, рабочий стол и шпиндельная коробка сварены из стальных листов, которые обладают более высокой жесткостью по сравнению с традиционными материалами. В то же время это помогает снизить вес движущихся частей, уменьшить инерцию движения и повысить скорость отклика и точность перемещения станка.
- Фиксированный рабочий стол позволяет эффективно избежать проблем, связанных с поперечным перемещением конструкции рабочего стола, таких как превышение скорости отклика при небольшой нагрузке и задержка отклика при большой нагрузке.
- Перемещение по осям ХУ достигается за счет перемещения ползуна по осям ХУ на станине станка, что позволяет эффективно избежать провисания движущихся частей и повысить жесткость и точность.
- Шпиндельная коробка имеет приблизительно квадратную конструкцию балки, что помогает устранить недостаток жесткости, вызванный традиционным способом подвески шпиндельной коробки.
- Ведущий шариковый винт приводится в действие серводвигателем переменного тока с высоким крутящим моментом через синхронный ремень замедления, что обеспечивает высокие динамические характеристики каждой оси станка.
- Станок оснащен линейными направляющими, шариковым винтом и системой охлаждения шпинделя для обеспечения стабильности точности при длительной обработке.
- Станок оснащен линейной шкалой с полностью замкнутым контуром управления, что обеспечивает более высокую стабильность позиционирования и обработки.
- Станок оснащен высокоскоростным электрическим встроенным шпинделем, обеспечивающим высокую скорость обработки различных материалов.
![]() |
|
Технические параметры
Параметр | V1100-3 |
---|---|
Перемещение оси X, мм | 1100 |
Перемещение оси Y, мм | 550 |
Перемещение оси Z, мм | 600 |
Расстояние от конца шпинделя до поверхности стола, мм | 150–750 |
Скорость шпинделя, об/мин | 15000 |
Мощность шпинделя, кВт | 26,4 |
Крутящий момент шпинделя, Н·м | 84 |
Быстрое перемещение, м/мин | 40 |
Скорость резки, м/мин | 6,5 |
Емкость инструментального магазина, шт | 30/60 |
