Эта серия горизонтальных обрабатывающих центров использует перевернутую Т-образную конструкцию станины и портальную конструкцию колонны с двойными стенками, обладающую высокой жесткостью конструкции, большим ходом и высокой точностью, что позволяет широко использовать ее для различных отраслей тяжелой резки и высокоточной механической обработки. Станок может выполнять фрезерование, растачивание, сверление (растачивание с расширением), нарезание резьбы и т.д., а также может выполнять обработку отдельных изделий или небольших и средних партий изделий с высокой эффективностью и точностью.
Высокая жесткость конструкции |
Большой ход |
Высокая точность |
Широкая применимость |
Высокоточный горизонтальный обрабатывающий центр с возможностью жесткой резки
Черновая обработка — высокая жесткость, тяжелая резка
Точная механическая обработка — высокая точность, чистовая обработка.
- Полностью автоматический магазин инструментов для быстрой смены частоты вращения кулачка.

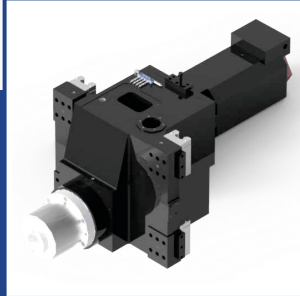

- Тайваньский высокопроизводительный поворотный стол предназначен для точной индексации, обеспечивая высокую производительность и точность при выполнении многогранных операций.

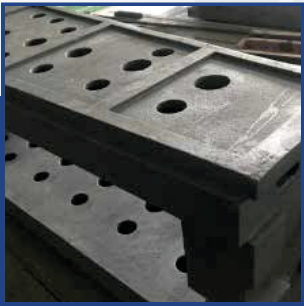

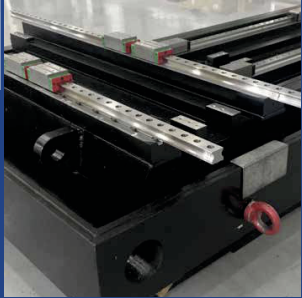

- Станина станка из минерального литья обладает высокой жёсткостью, высокой надежностью, подходит для тяжелой нагрузки.
- Централизованное удаление стружки, высокая эффективность и стабильность.
Технические параметры
| Конфигурация | Единицы измерения | HMC50S |
|---|---|---|
| Перемещение по оси X | мм | 850 |
| Перемещение по оси Y | мм | 600 |
| Перемещение по оси Z | мм | 700 |
| Расстояние от центра шпинделя до поверхности стола | мм | 120–720 |
| Расстояние от торца шпинделя к центру стола | мм | 175–875 |
| Макс. вращение заготовки | мм | 800 |
| Макс. высота заготовки | мм | 800 |
| Размер | мм | 500×500 |
| Макс. грузоподъёмность | кг | 600 |
| Минимальная индексация | Гр. | 1/0.001 |
| Конус | BT50 | |
| Скорость | об/мин | 6000 |
| Мощность главного двигателя (непрерывная / 30 минут) | кВт | 15/18.5 |
| Крутящий момент (непрерывно / 30 минут) | Нм | 143/236 |
| Конфигурация | Единицы измерения | HMC50S |
|---|---|---|
| Скорость резки по осям X/Y/Z | мм/мин | 1-10000 |
| Быстрое перемещение по осям X/Y/Z | м/мин | 24 |
| Позиционирование по осям X/Y/Z | мм | 0,01 |
| Повторяемость по осям X/Y/Z | мм | 0,005 |
| Позиционирование по оси B | Гр. | 10 |
| Повторяемость по оси B | Гр. | 3 |
| Тип | Дисковый | |
| Скорость смены инструмента | с | 7 |
| Инструменты | T | 24 |
| Максимальный размер инструмента (полный/незаполненный/длина) | мм | 112/ 200/ 300 |
| Макс. вес инструмента | кг | 15 |
|
Перемещение оси X, мм
|
850 |
|
Перемещение оси Y, мм
|
600 |
|
Перемещение оси Z, мм
|
700 |
|
Крутящий момент шпинделя, Н·м
|
143/236 |
|
Скорость шпинделя, об/мин
|
6000 |
