5-осевой вертикальный центр одновременной обработки V50SF5
Благодаря прямым деловым отношением с компанией-производителем «ROTTLER MASCHINNENBAU CO.,LIMITED», мы предлагаем широкий выбор оборудования и можем изготовить станки в соответствии с вашими требованиями и техническим заданием.
Подробности
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
5-осевой вертикальный центр одновременной обработки V50SF5
5-осевой вертикальный центр одновременной обработки V50SF5

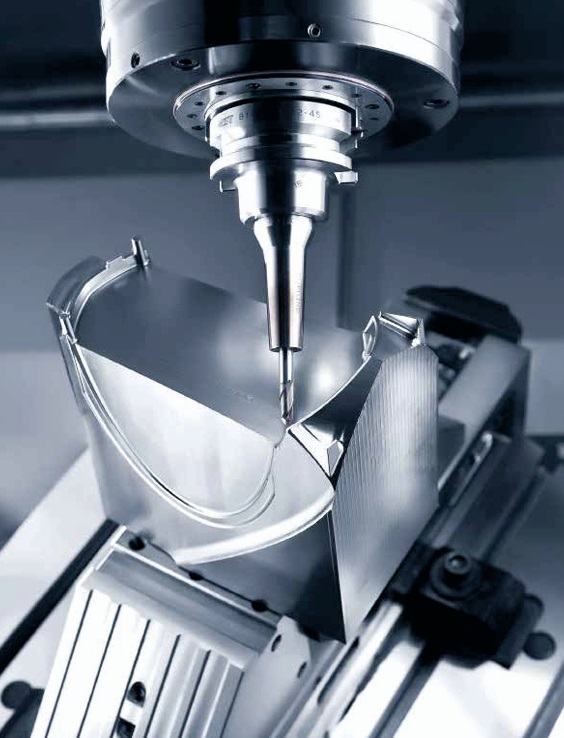

Высокоточная позиционная обработка
Высокоточная позиционная обработка

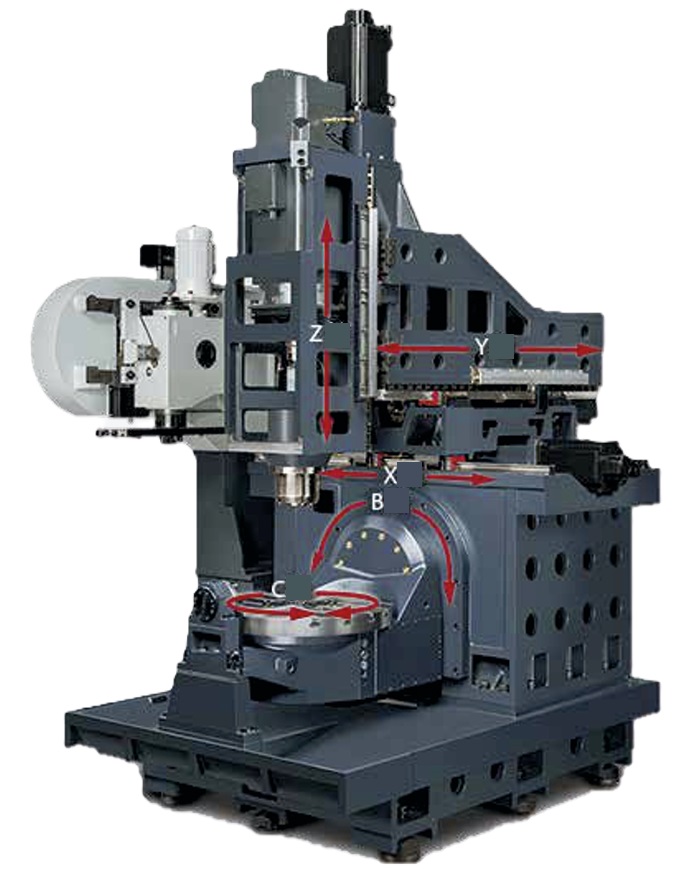

Изделия этой серии представляют собой малогабаритные вертикальные 5-осевые обрабатывающие центры одновременной обработки, разработанные в Германии и произведенные в Китае. Благодаря конструкции с подвижной колонной они компактны и занимают мало места.
В основном, его можно использовать для обработки деталей специальной формы, посадочных мест, корпусных деталей и других деталей, требующих сложной процедуры и высокой точности. Он подходит для высокоэффективной и высокоточной обработки пресс-форм, точных деталей, оборудования, автозапчастей, медицинского оборудования, инструментов и других отраслей промышленности.
- Ось B/C приводится в движение червячной передачей и червячной шестерней.
- Точная обработка с произвольным углом позиционирования позволяет удовлетворить потребности в обработке деталей со сложной криволинейной поверхностью
- Угол поворота по оси B –30°/+110°, непрерывный поворот по оси C на 360°.
- Высокоточный круговой энкодер, повышающий точность и облегчающий техническое обслуживание.
| Модель | Стол, мм | Ось B | Ось C | Макс. нагрузка, кг |
|---|---|---|---|---|
| V50SF5 | Ф500 | −30° / +110° | 360° | 200 |
| Параметр | Ед. изм | V50SF5 |
|---|---|---|
| Диапазон обработки | ||
| Ось X | мм | 600 |
| Ось Y | мм | 400 |
| Ось Z | мм | 400 |
| Ось B | ° | −30° / +110° |
| Ось C | ° | 360° |
| Расстояние от торца шпинделя до стола | мм | 120–520 |
| Рабочий стол | ||
| Размеры стола | мм | Ф500 |
| Максимальная нагрузка на стол | кг | 200 |
| Подача | ||
| Быстрое перемещение осей X/Y/Z | м/мин | 40/40/40 |
| Скорость вращения осей B/C | об/мин | 10/25 |
| Шпиндель | ||
| Хвостовик шпинделя | – | BBT40 |
| Максимальная скорость | об/мин | 15 000 |
| Мощность (номинальная/макс.) | кВт | 11 / 18,5 |
| Крутящий момент шпинделя (ном./макс.) | Н·м | 52,5 / 105 |
| Точность | ||
| Позиционирование по осям X/Y/Z | мм | 0,008 |
| Повторяемость по осям X/Y/Z | мм | 0,004 |
| Позиционирование по осям B/C | ″ | 45 / 15 |
| Повторяемость по осям B/C | ″ | 8 / 6 |
| Инструментальный магазин | ||
| Тип | – | Дисковый |
| Ёмкость | шт | 24 |
| Макс. размер инструмента | мм | Ф78/Ф150/350 |
| Полный диаметр инструмента / Диаметр пустого гнезда / Длина | мм | Ф78/Ф150/350 |
| Макс. вес инструмента | кг | 7 |
