Простота в эксплуатации и отличная производительность при 5-осевой обработке.
Это средне- и малогабаритный 5-осевой вертикальный обрабатывающий центр, разработанный в Европе и произведенный в Китае на основе многолетнего опыта проектирования и производства. После тщательных исследований требований заказчиков к обработке станок выполнен в портальной конструкции и модернизирован до нового поколения, предлагающего более высокую скорость и точность обработки.
Он широко используется в машиностроении для обработки деталей со сложными криволинейными поверхностями, таких как лопасти, рабочие колеса, пресс-формы и другие. Также он идеально подходит для обработки деталей коробчатого типа среднего и малого размера, сложно изогнутых граней и других специализированных случаев.
Этот станок может быть широко применен в гражданской и военной промышленности для обработки деталей в аэрокосмическом секторе, производстве пресс-форм и высокоточных приборов и т.д.
ДОСТОИНСТВА ПРОДУКЦИИ

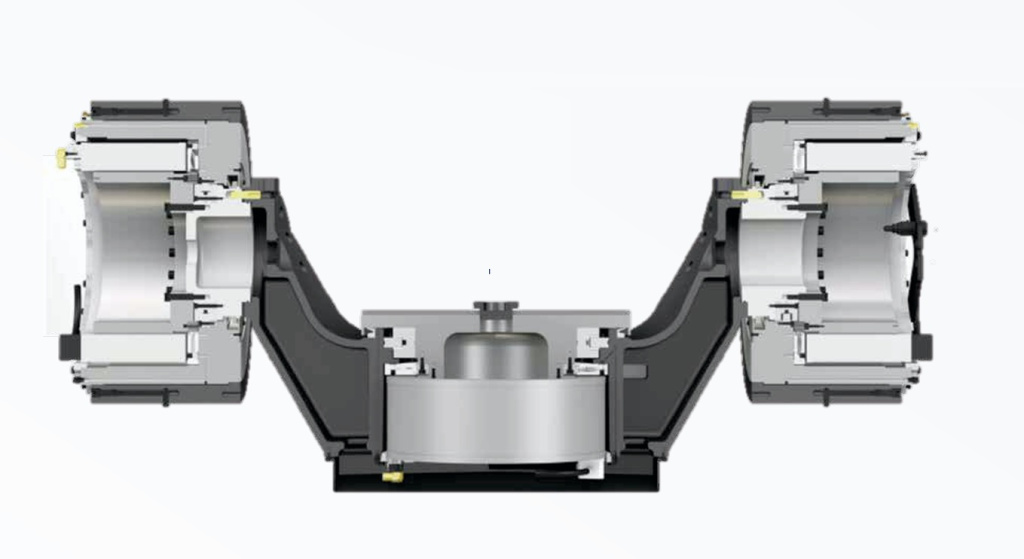

Поворотный стол с прямым приводом
- Доступна конструкция двойного поворотного стола с одновременным 5-осевым вращением.
- Точная обработка с произвольным углом позиционирования позволяет удовлетворить потребности в обработке деталей со сложной криволинейной поверхностью.
- Использование технологии прямого привода моментного двигателя позволяет значительно повысить точность и скорость работы без опорного передаточного механизма.
- Гидравлическая система зажима обеспечивает высокоточное позиционирование обработки.
- Круговой энкодер, повышающий точность и облегчающий техническое обслуживание.
- Угол поворота по оси A ±120°, непрерывный поворот по оси C на 360° справа.
- Мощный высокоскоростной электрический шпиндель (мощность: 35 кВт; крутящий момент: 72 Н·м; максимальная частота вращения: 18 000 об/мин), подходит для высокоскоростной и высокоточной обработки различных деталей.
Встроенный двигатель (модуль 2)
- Угол поворота 360°
- Позиционирование ± 5′, повторяемость 5″
Встроенный двигатель (модуль 2)
- Угол поворота ± 120°
- Позиционирование ± 5′, повторяемость 4″
| Модель | Стол, мм | Макс. диаметр поворота, мм | Грузоподъёмность, кг | Макс. скорость A, об/мин | Макс. скорость C, об/мин | Ном. крутящий момент A, Н·м | Ном. крутящий момент C, Н·м | Макс. крутящий момент A, Н·м | Макс. крутящий момент C, Н·м |
|---|---|---|---|---|---|---|---|---|---|
| VB80F5 | Ф800 | Ф1000 | 1500 | 60 | 80 | 2×2210 | 2120 | 2×3510 | 3460 |
Технические параметры
| Параметр | Ед. изм | VB80F5 |
|---|---|---|
| Диапазон обработки | ||
| Перемещение по оси X | мм | 900 |
| Перемещение по оси Y | мм | 1000 |
| Перемещение по оси Z | мм | 650 |
| Расстояние от торца шпинделя до стола | мм | 150–800 |
| Ось A | ° | ±120° |
| Ось C | ° | Непрерыв. 360° |
| Рабочий стол | ||
| Размер стола | мм | Ф800 |
| Макс. диаметр поворота заготовки | мм | Ф1000 |
| Максимальная нагрузка на стол | кг | 1500 |
| Скорость перемещений и вращения | ||
| Быстрое перемещение по осям X/Y/Z | м/мин | 36 |
| Скорость вращения осей A/C | об/мин | 60 / 80 |
| Подача | ||
| Хвостовик шпинделя | – | HSK-A63 |
| Максимальная скорость | об/мин | 18000 |
| Мощность (ном. / 30 мин) | кВт | 35 |
| Крутящий момент шпинделя (номинальный) | Н·м | 95 |
| Точность | ||
| Позиционирование по осям X/Y/Z | мм | 0,01 |
| Повторяемость по осям X/Y/Z | мм | 0,005 |
| Позиционирование по осям A/C | ″ | ±5 |
| Повторяемость по осям A/C | ″ | 4 |
|
Перемещение оси X, мм
|
900 |
|
Перемещение оси Y, мм
|
1000 |
|
Перемещение оси Z, мм
|
650 |
|
Крутящий момент шпинделя, Н·м
|
95 |
|
Скорость шпинделя, об/мин
|
18000 |
