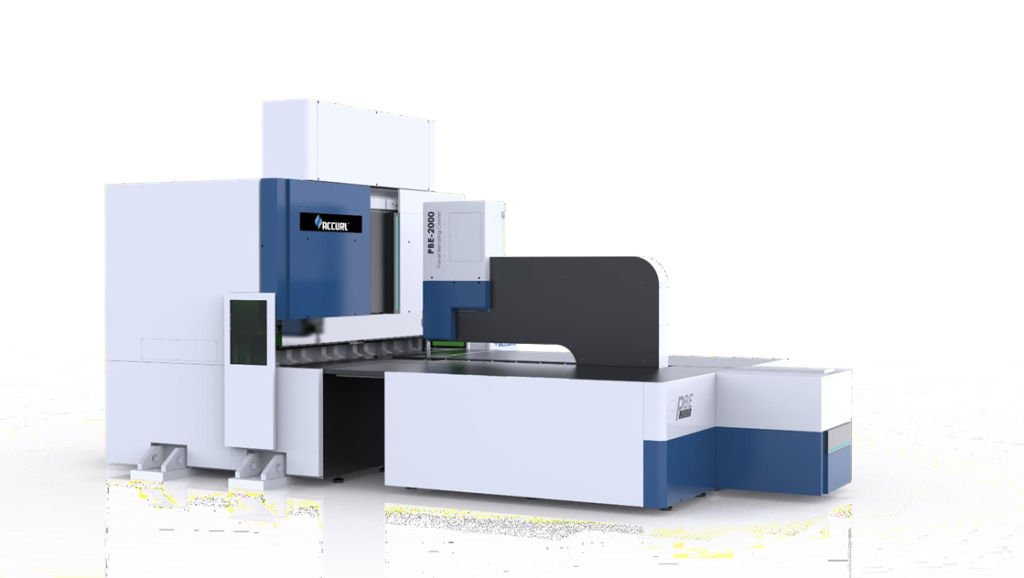

Панелегибы серии PBE — это решения для автоматизированной гибки нового поколения, эталон, свидетельствующий о переходе к автоматизации обработки листового металла.
На шаг впереди в гибке
Компания ACCURL выпустила новый панелегиб PBE, разработанный для удовлетворения самых высоких потребностей рынка. Это результат более чем 35-летнего собственного ноу-хау ACCURL в области гибки. Совершенно инновационная разработка, которая может снизить трудозатраты и в то же время повысить эффективность на 300% по сравнению с традиционным листогибочным прессом до 0,3 сек./гиб. Полностью электрическая сервоприводная передача плюс управление по BUS шине с обратной связью значительно повышают точность.

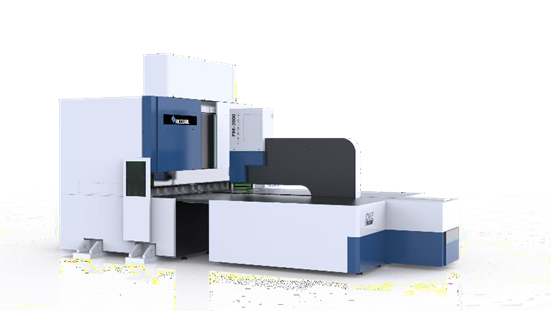

PBE серия

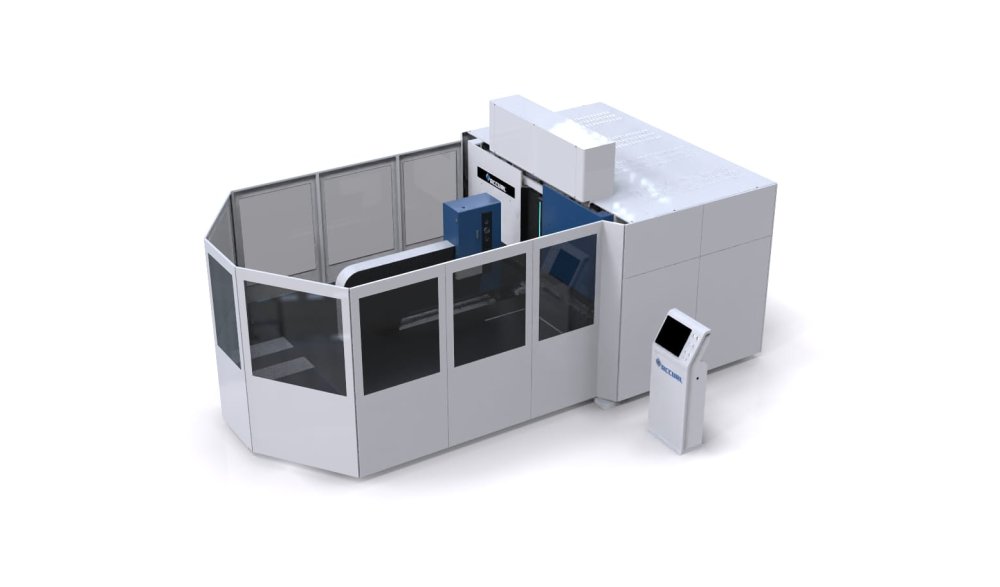

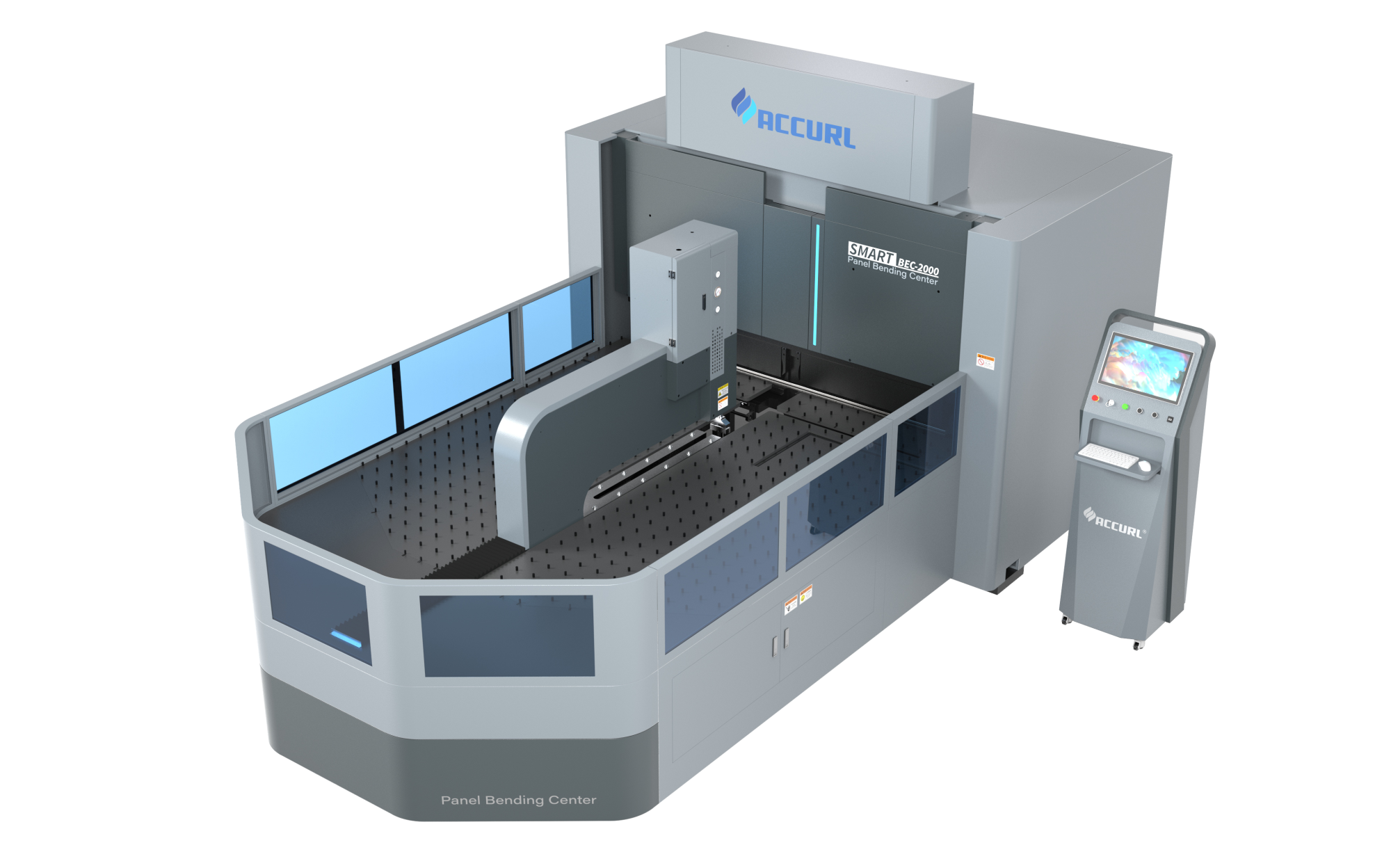

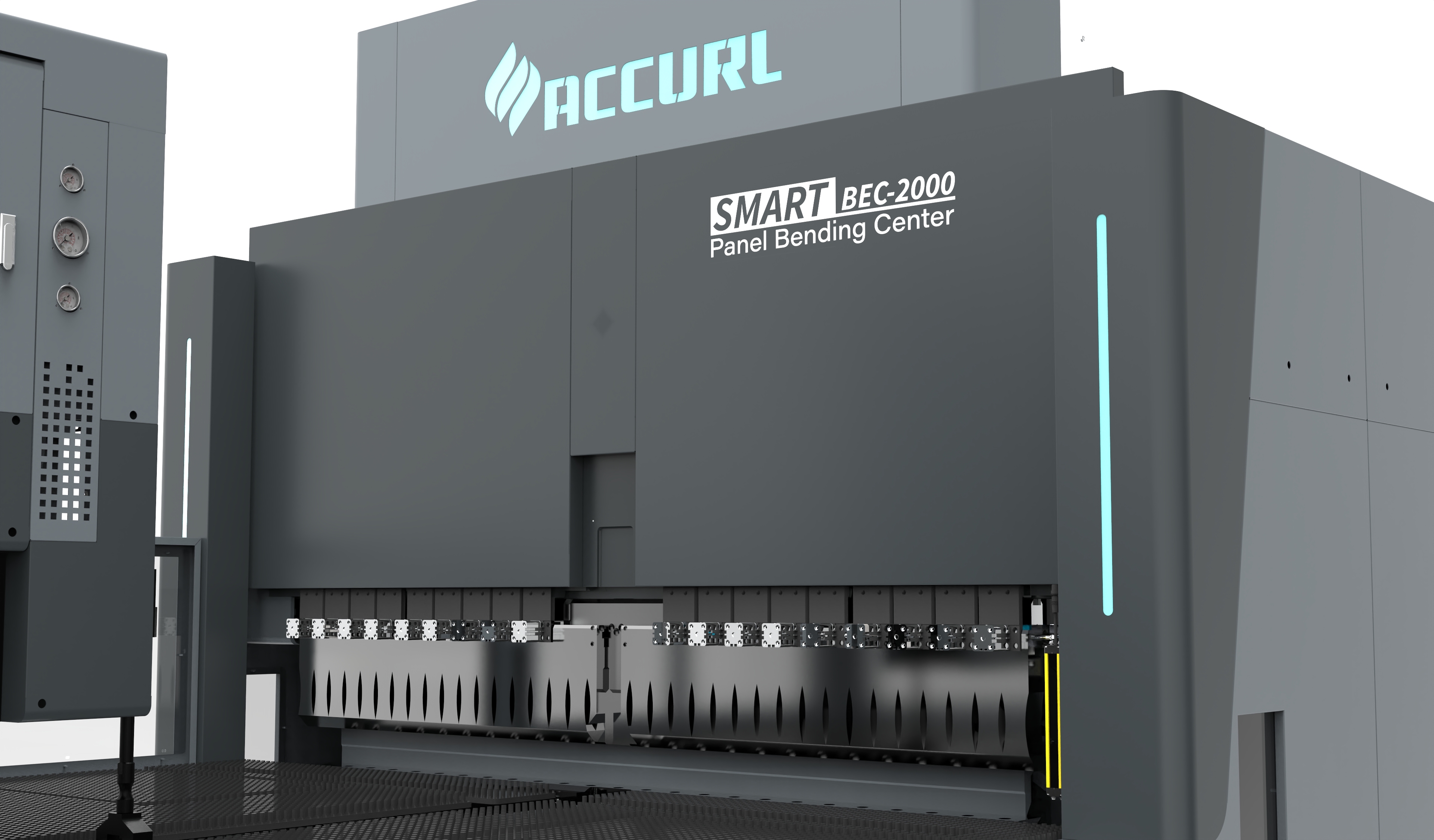

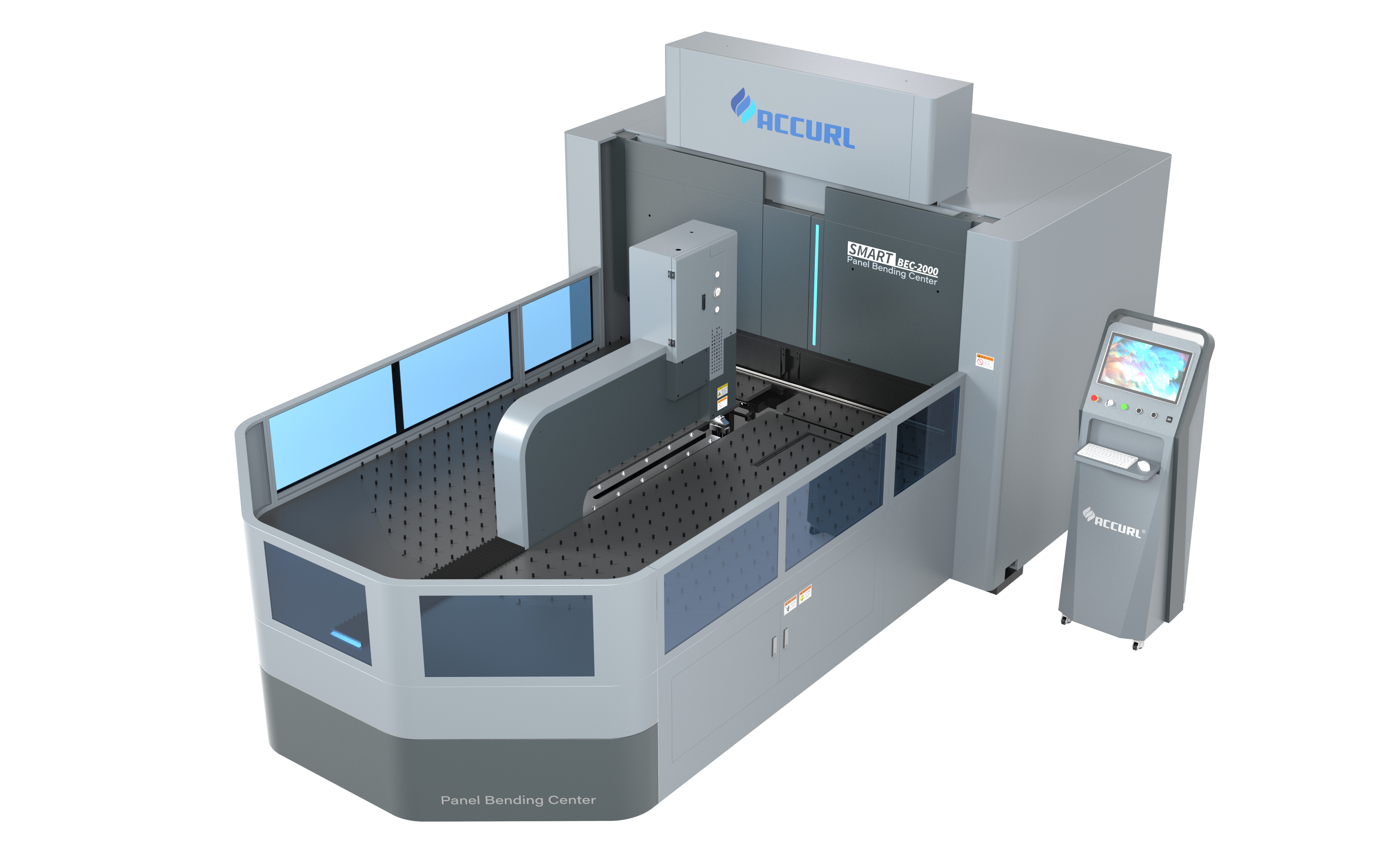

Гибочная ячейка PBE Smart — это революционное решение для гибки благодаря концепции «интегрированной безопасности», которая позволяет оператору сосредоточиться только на дополнительных операциях с помощью визуальных устройств и звуковых сигналов. Его компактная компоновка и последовательность загрузки и разгрузки гарантируют высокую производительность, что является очень важной инвестицией для тех, кто ищет универсальный автоматический панелегиб. Автоматический панелегиб ACCURL PBE Smart был разработан по модульной концепции, поэтому он может включать в себя широкий спектр опций и предлагать полностью автоматизированные решения.
Спецификация
| Наименование | Ед. | PBE-2500 | |
| Макс. длина гиба | мм | 2500 | |
| Макс. ширина гиба | мм | 1500 | |
| Макс. высота гиба | мм | 170 | |
| Мин. размер заготовки (гибка с 4 сторон) | мм | 110x200 | |
| Мин. размер заготовки (один гиб) | мм | 110 | |
| Мин. радиус | мм | 1.2 | |
| Угол гибки | ° | ±180 | |
| Макс. скорость гибки | сек/гиб | 0.5 | |
| Мин. толщина заготовки | мм | 0.35 | |
| Макс. толщина заготовки | Нерж. | мм | 1.0 |
| Сталь | мм | 1.5 | |
| Алюминий | мм | 2.0 | |
| Габариты（д×ш×в） | мм | 3100x5300x2600 | |
| Общая мощность | кВт | 45 | |
| Рабочее напряжение | V | 380V±10% | |
Основные составляющие станка
| No | Описание | Бренд | |
| 1 | Система управления | HC15E-S сенсорный экран | SYNTEC |
| 2 | Серво привод | BUS контроль | SYNTEC |
| 3 | Серво мотор | H & F серия | SYNTEC |
| 4 | Мотор редуктор | SIGRINER | |
| 5 | ШВП | Высокой износостойкости | YIGONG |
| 6 | Подшипники | NACHI | |
| 7 | Линейные направляющие | HIWIN/PMI | |
| 8 | Соединения, муфты | MIKIPULLEY | |
| 9 | Система смазки | BAOTN | |
| 10 | Электрические компоненты | Schneider | |
| 11 | Пневматические компоненты | AirTAC/JULY |
Функционал
| Наименование | Конфигурация |
| Тип подачи заготовки | Удерживающая рука, в том числе для вращения |
| Тип стола | Щетки |
| ЧПУ оси | 11 |
| Настройка скорости | стандартно |
| Arc управление | стандартно |
| HEM управление | стандартно |
| Подсоединение робота | стандартно |
Основные особенности
Эргономика и интеллект станка полностью доступны оператору. Серводвигатель управляет движением L-образного блока, осуществляя контроль быстро и точно.
Адаптированная автоматизация:
Модульная конструкция позволяет включать дополнительные системы для обеспечения полной автоматизации, такие как различные системы загрузки и выгрузки.
Оборудование ACCURL:
Для отжига рамы используется высокоточная печь с регулируемой температурой, которая производит отпуск материала, термообработку
и модулирование в соответствии с температурной кривой, соответствующей материалу, что обеспечивает постоянную стабильность общей точности станка.

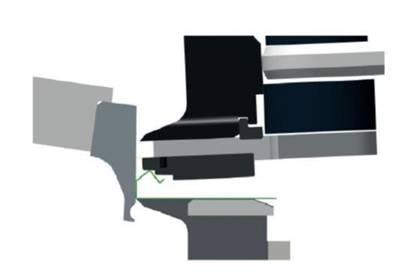

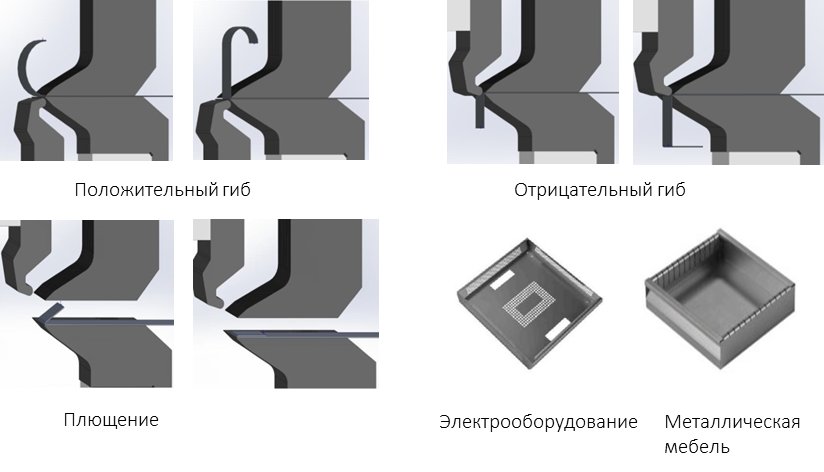

УНИВЕРСАЛЬНЫЙ ИНСТРУМЕНТ

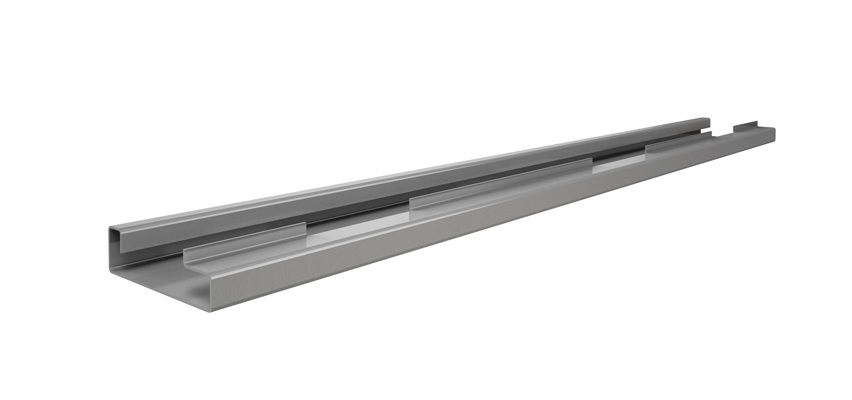

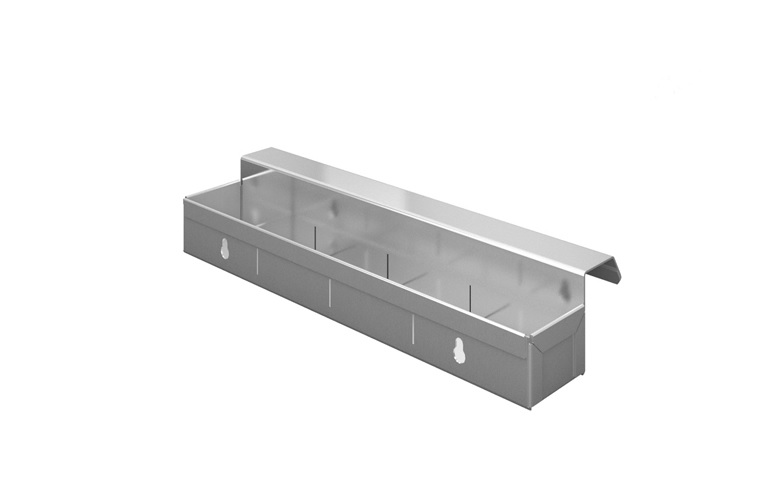

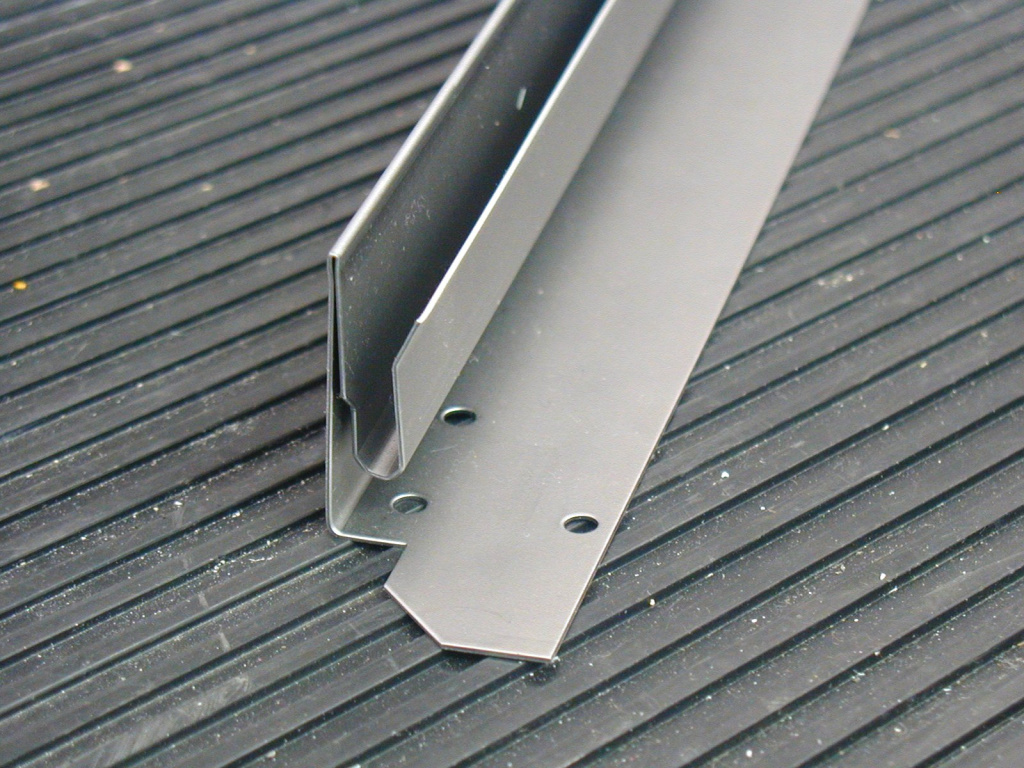

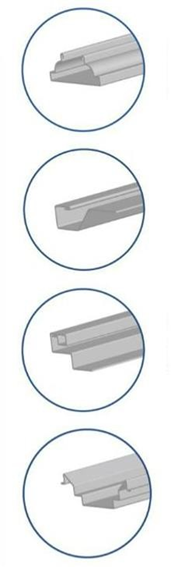

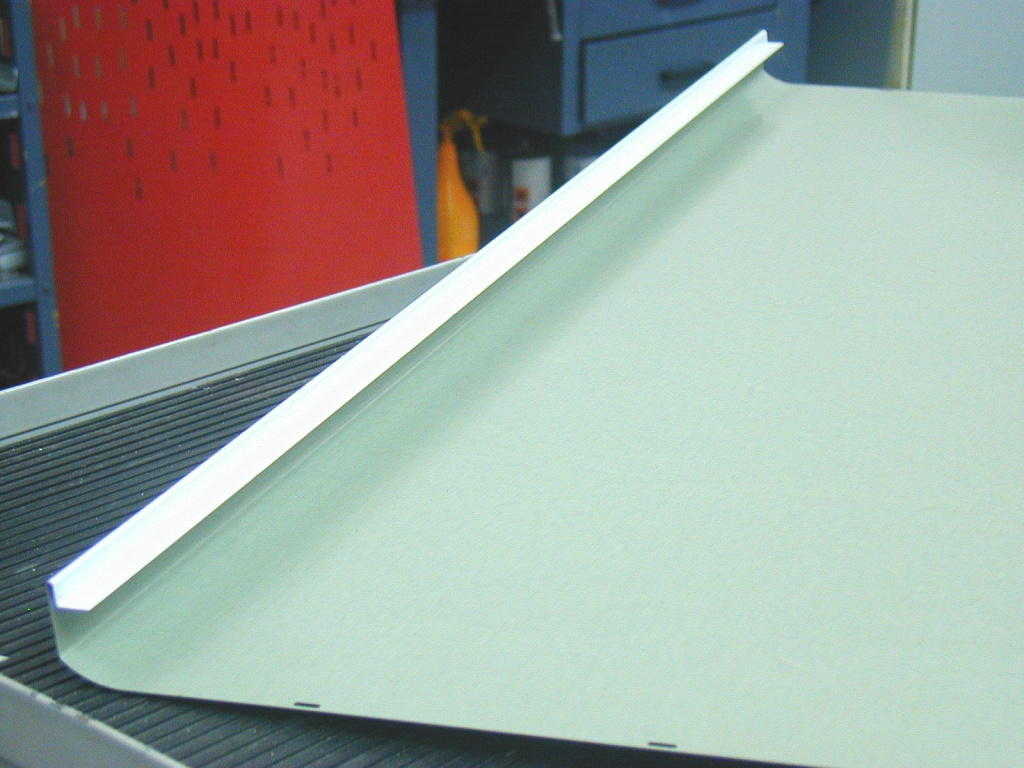

Система гибочного инструмента делает панелегиб универсальным гибочным оборудованием, позволяющим выполнять широкий спектр специальных гибов.
Автоматическая система установки длины гиба обеспечивает высокую производительность и гибкость самой машины.
Основные особенности:
Серводвигатель управляет движением позиционирующего L-образного прижима быстро и точно

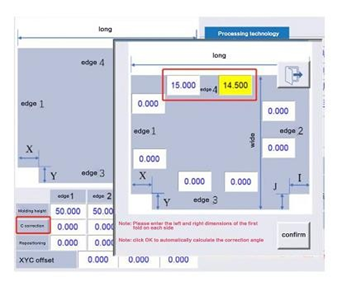

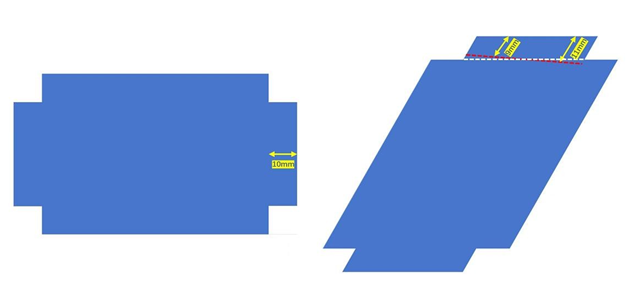

АВТОМАТИЧЕСКАЯ КОРРЕКЦИЯ УГЛА

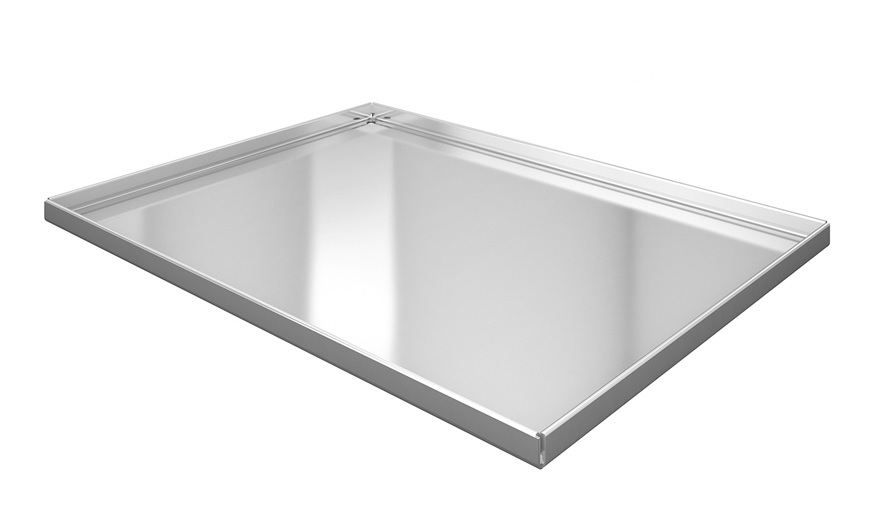

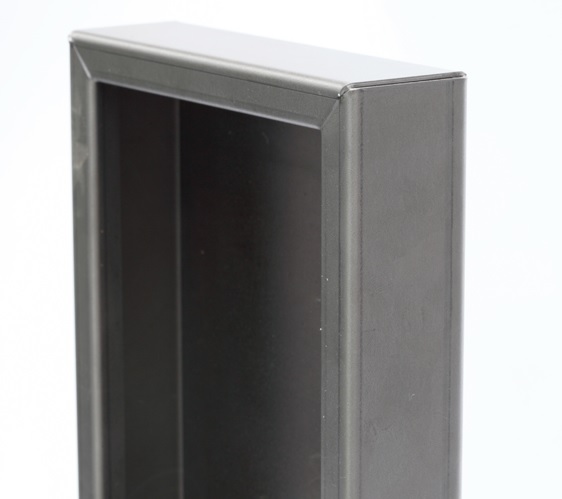

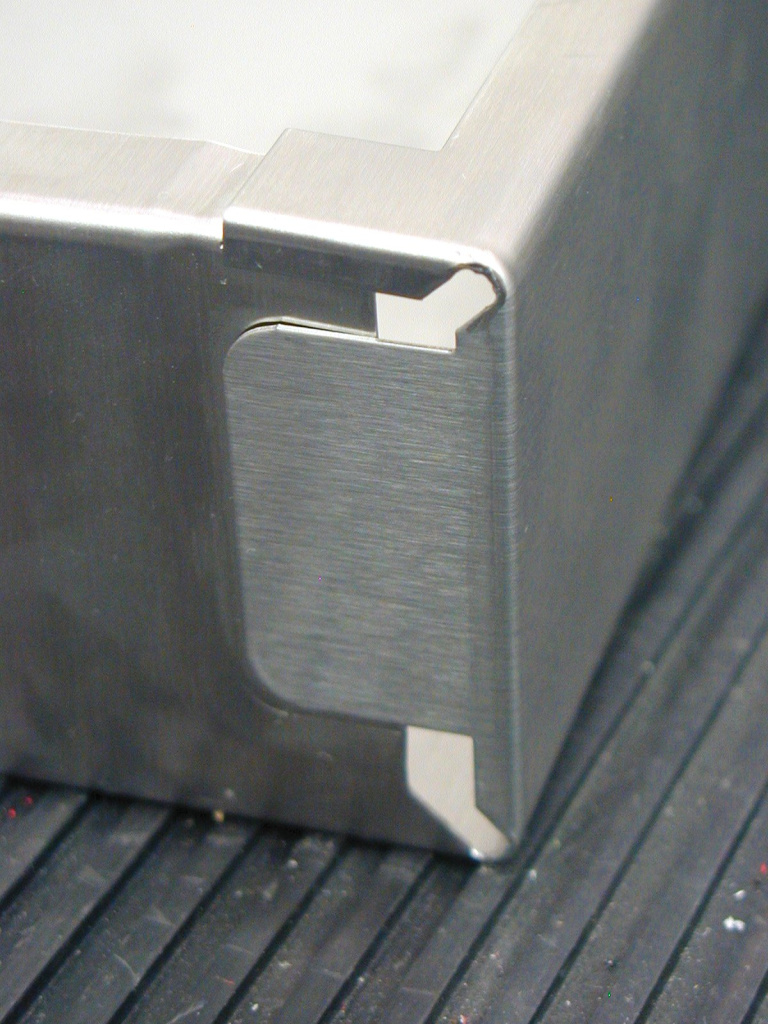

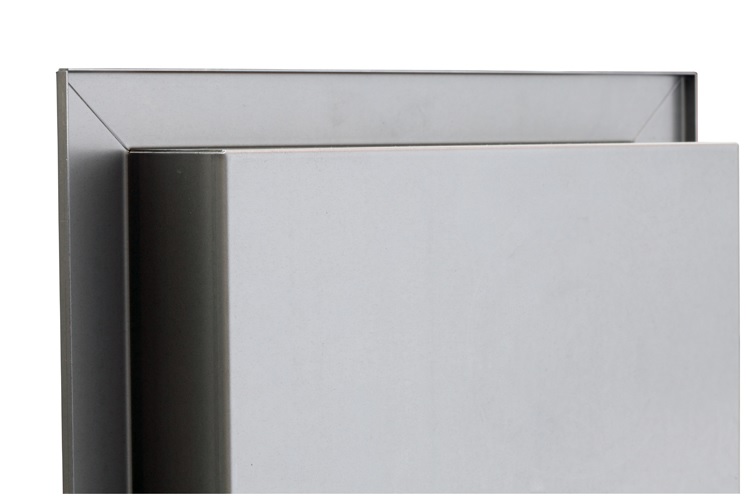

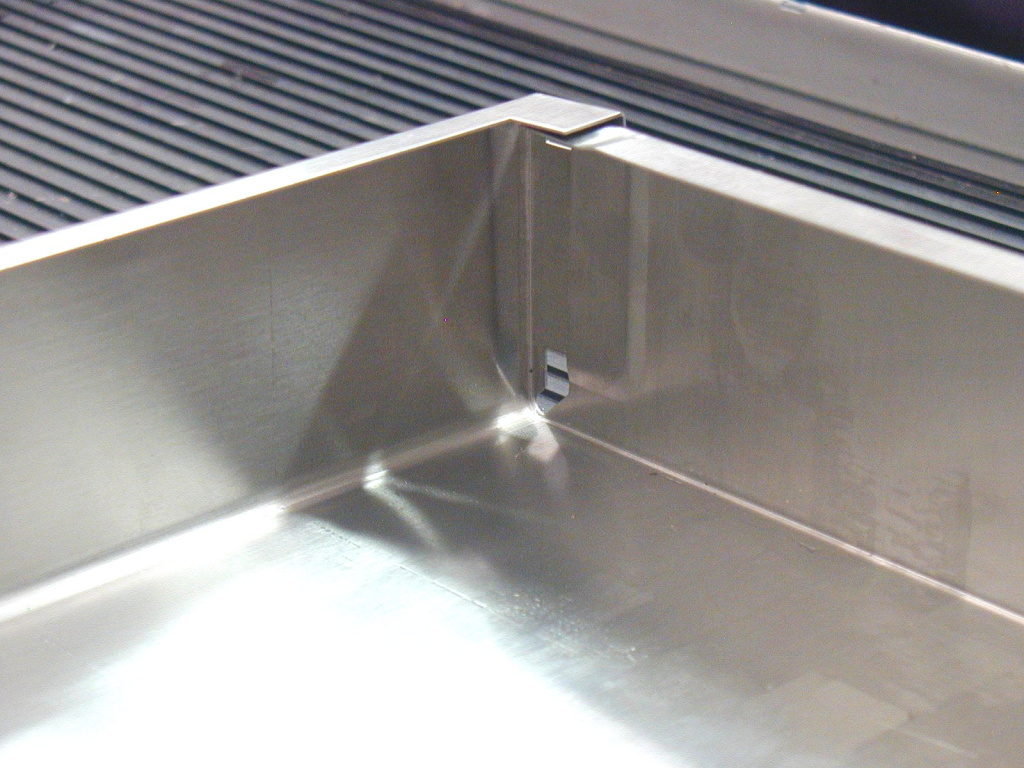

Процесс гибки «коробки» изгиба заготовки со всех 4х сторон.Если угол полки гиба не точный после раскроя заготовки, ошибка будет накапливаться с каждым гибом, в результате чего сложенная заготовка будет не ровной.
Функция автоматической коррекции может регулировать ось C/C11 для компенсации ошибок раскроенной заготовки.
Панелегибы серии PBE — это решения для автоматизированной гибки нового поколения, эталон, свидетельствующий о переходе к автоматизации обработки листового металла. Очевидно, что он может снизить трудозатраты и в то же время повысить эффективность на 300% по сравнению с традиционным листогибочным прессом до 0,3 сек./гиб. Полностью электрическая сервоприводная передача плюс управление по BUS шине с обратной связью значительно повышают точность.
- Полностью автоматическая гибка, высокая эффективность, энергосбережениеи защита окружающей среды.
- Управление по BUS шине, которое можно напрямую подключить к IOT (Интернету) для удаленного управления и мониторинга.
- Специальная конструкция винта и направляющего рельса для высоких нагрузок, высокая износостойкость, высокая точность позиционирования и длительный срок службы.
- Полностью автоматическая система смазки, не требующая технического обслуживания.

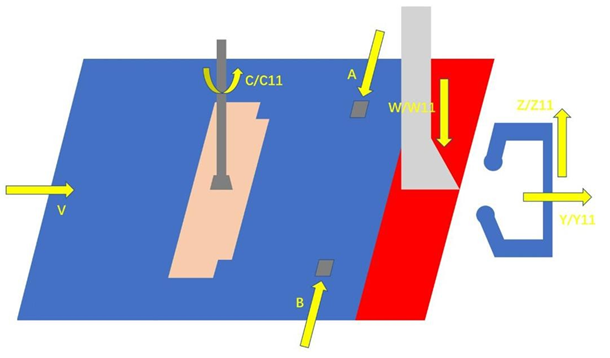

11 управляемых осей
- A/B оси: оси позиционирования
- V ось: ось подачи
- C/C11 оси: оси вращения
- W/W11 оси: оси прижима
- Z/Z11 оси: движение инструмента вверх-вниз
- Y/Y11 оси: движение инструмента вперед - назад
Система контроля

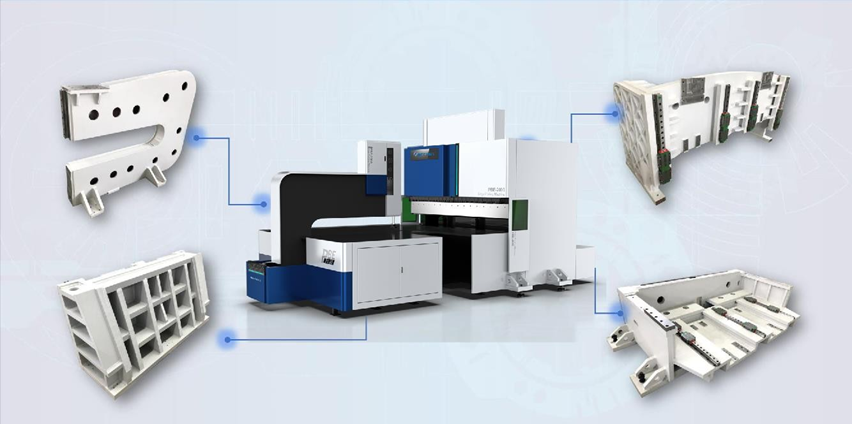

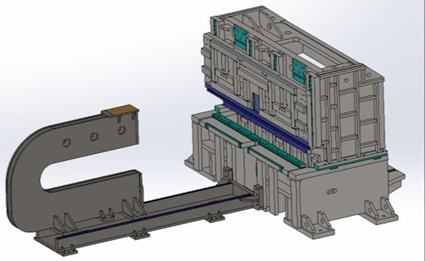

Ввиду высокой интенсивности движения панелегиба, рама имеет арочную конструкцию, которая укреплена и расширена.IMPRT
Рама закалена, отожжена и дважды нормализована, что обеспечивает долговременную точность работы, стабильность и высокую жесткость машины.
СЕРВО СИСТЕМА
Используется исключительно электрическая сервосистема с полностью замкнутым контуром, которая поддерживает одновременную коммуникацию до 16 осей, таким образом гибка производится плавно, механическая работа тщательно скоординирована, а комбинация различных сложных действий плавно реализуется. Вся машина имеет высокую эффективность работы и низкие ежедневные издержки на техническое обслуживание. Станок имеет автоматическую систему смазки для всей машины. Когда количество смазки ниже указанного значения, система автоматически подает сигнал. Просто следуйте подсказкам программы, чтобы добавить консистентную смазку.
СИСТЕМА УПРАВЛЕНИЯ
SYNTEC функции и особенности
- 16-осевое управление, контроллер ЧПУ BUS
- Промышленный контроллер, стабильное качество в соответствии с различными стандартами
- Cерводвигатель BUS.
Особенности программного обеспечения:
- Графическое программирование, простое в использовании
- Отображение результатов программирования гибки в режиме реального времени: что видите на экране, то и получаете на станке
- Высокая скорость обработки, расстояние отвода и вращения автоматически подбирается для заготовок разных размеров.
- Поддержка различных процессов, сложные углы/подгибка/радиус/специальные действия могут быть сформированы за один шаг.
- Поддержка различных параметров процесса
- Поддержка функции ограничения крутящего момента, продление срока службы машины, при этом эффективная гибка
- Поддержка функции симуляции гибки, чтобы гарантировать отсутствие помех и столкновений в процессе работы с заготовкой.
- Поддержка функции импорта 3D-графики в пошаговом формате, запуск обработки после прямого импорта
В связи с постоянным развитием продукции ACCURL оставляет за собой право изменять любые технические характеристики и размеры
